技嘉平板電腦s1080 加裝3.5g模組與[GPS]心得文

話說版上應該有人覺得小弟怎麼那麼久沒來01，該不會是平板爆炸被.....

其實也剎不多了啦~(茶)

買1080的其中一個目的就是GPS，10吋螢幕不拿來導航實在太可惜了~

篇篇技嘉又不成人之美，沒有內建GPS，某某牌的都有了......

系望GPS能成下技嘉一代平板的標準配備之1

先來看一些正原廠配備!!!


這是鏡頭~


這是喇叭~


這是無線網卡用的天線，天線兩端都接來這片


這是3.5g網卡單條天線用的


單條3.5g天線用的還真大片.....

--------------我是進入正題線------------


昨天拿到一個印泥包裹...


裡面是一團砲便(泡棉)~


裡面是~嘿嘿..網拍傳說中改機熱門款的MC8781外加兩條天線.....


中於見到MC8781廬山真面目了~


正面


兩條天線~

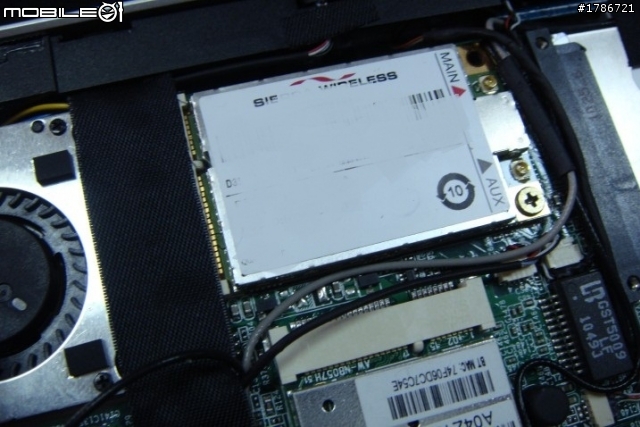

先把牌安坐好~再來弄天線~

因未S1080空間很小，之前就一直再看有哪個地方可以塞天線~

後來在不破壞原廠設施的前提下，指有一個地方可塞入一條天線

因此要動手改裝天線(經驗豐富的賣家給的主意)，話說賣家說自己成功讓三隻小鳥的那台平板可以找到衛星

我是拿標紅色的天線來改

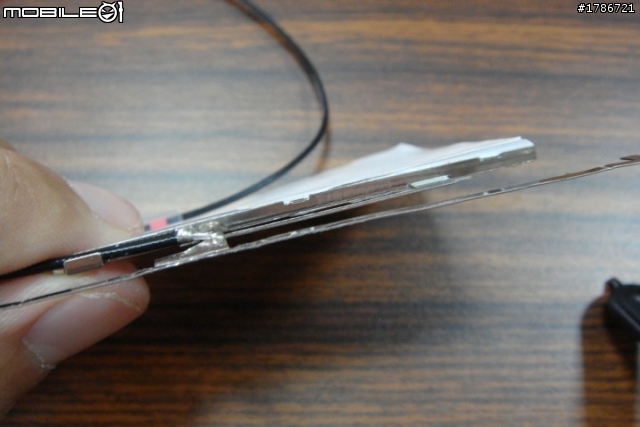

改裝完畢的天線~把塑膠抽掉，想辦法弄平壓薄金屬片

那到底要塞拿裡咧??

指有一個地方!那就是喇叭麥克風總成的下面~

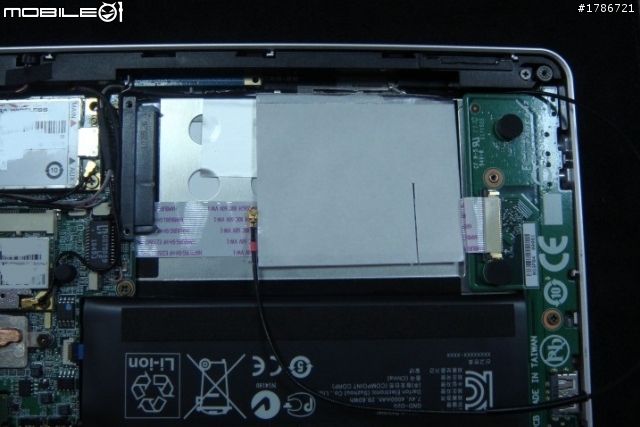

塞這裡啦~話說那大片的金屬片，讓圓廠的金屬片顯得非常寒酸


再看一下~

因此這台的無線網路收訊不太好，我W251U可以收到微弱訊號上網的地方

S1080只能連線，但顯示無法辨識網路，也沒辦法上網，要走近基地台


安裝好後放回喇叭總成

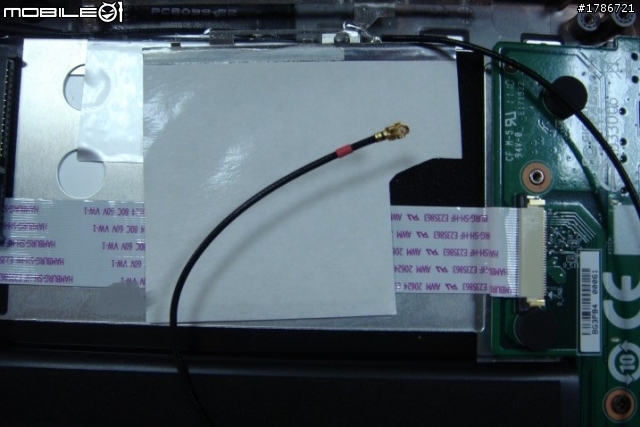

細部看一下


大概是這樣


放回硬碟，原廠3.5g天線接紅色，改裝天線接黑色，蓋好貼條~

接下來當然是測試!!!!

費了一番工夫都裝好弄好，安裝完驅動軟體......

結果啥屁都抓不到= =a，在想說該不會是卡片不相容吧?

或者是軟體沒開???因為技嘉smart+的軟體裡3g的開關一直沒反應

後來拆開背版，把另外一條沒裝的天線接在黑色頭，改裝的接在紅色頭

[裸機]測試，結果可以抓到8顆天線，且大概3分鐘內定位成功(papago x6軟體)

那表示安裝是ok的!!

要想法把天線塞進去1080 = =a

之後在抱著不破壞原廠機件的原則下，把那條藍色天線也弄平，放在電池右方的主機板(非CPU那端)上方，和背蓋之間的間細

[以下都忘記拍照，因為忘記了]

都裝好後，拿去外面試，結果還是啥屁都抓不到，看來裝在機子裡干擾實在是太大了

這樣從下午弄到晚上，也累了

想說這樣就算了~反正測試完卡是正常的，只差在天線收訊

正要坐下來連WIFI吃飯時，發現WIFI一直連不上 ="=

不管訊號多強也是，我想說該不會是干擾吧???(賣家說天線間不會互相干擾)

我又拆機把天線都拆出來，還回原廠的樣子

一樣連不上，接下來把卡拔出來，一樣連不上(其他台nb都連線正常)

後來把驅動軟體移除，也連不上.....

最後只好放大絕了，我捨棄這三、四天來辛苦廢時的安裝軟體........


沒錯，原廠還原系統

話說還原大約20分鐘就完成了，不過新的系統開機還是一樣慢= =a

不過無線網路終於正常了

之後想說天線改了不用白不用，把紅色那條裝回去喇叭總成下面

取代原廠無線網卡的右邊那條(電池在右方時)

結果!!!!剛裝好時收訊比原廠來時好，但是還是沒W251U好(看來大螢幕，天線少干擾差很多)

那位啥我要說剛裝好時咧???因為當然今天再用感覺還是剎不多

雖然訊號WIN7都顯示滿格，但是連上了也無法識別網路，當然也無法上網

以上就是心驚膽跳的改機心得，也弄得很累

現在已經妥協尋找外接式的GPS了，聽說環天的353不錯???

--------------結束線----------------------

希望版上有改機神人也有買這台，然後成功的改裝完成!!!

我這幾天要把那塊mc白癡掰依處理掉，換錢去買外接式的GPS....(茶)

接下來分享包膜心得，第2次包(第一次不知幾年前了)，有氣泡，傷眼請見諒

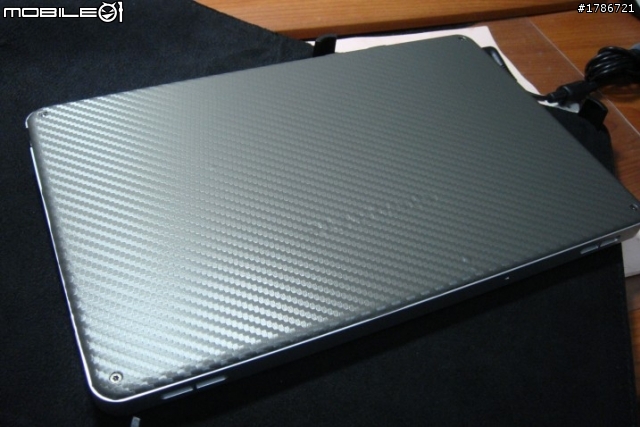

我是買碳纖造型的膜，買塊200$竟然超大片，都可以開手機包膜店了

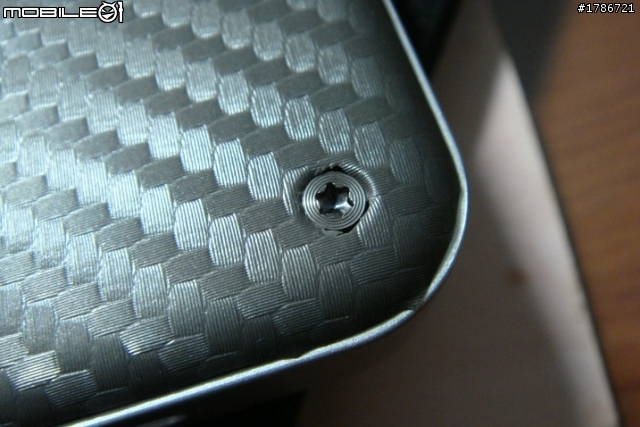

雖然可拉性很好，不過像魚皮一樣韌，所以修尾的不太好

本來邊邊也要包，但是材質實在是...太令人難以切割囉

以上

以下回問題：

saint大：我有找到U2上1080P的影片，阿凡達的1080p，在全螢幕下播放，大約5~6秒後會慢動作0.5~1秒，個人覺得還可以看，但是看720p比較恰當。如果1080p載下來看，很順暢，不過CPU佔80%～90%。

杰克大：說不定越慢拿到，技嘉機做+平版整組便宜賣反而賺到!!!

jjs大:裝卡後的重量改變微乎其微，另外我沒吃到飽的3.5g，所以沒測試，其實我本意也只要GPS而已


以以下有問題:

1.有時候電池狀態下使用久了觸控螢幕會點了沒反應，或感應極為遲緩，是手指電流用完了???大概持續一分鐘恢復


2.在電池模式操作完關機後，插著電源開機，會出現錯誤訊息(已補圖)，看內容覺得是技嘉smart+所造成的??音問美式出現錯誤訊息後，smart+的設定會跑掉，不知道其他s1080是否也會???因為還原時也沒注意到測試這一塊

3.這台網卡是Realtek RTL8188CE Wireless LAN 802.11n COMBO PCI-E NIC，不知道哪一邊的天線才是空焊的咧?要怎麼辨別?


---------------------------
20110421新增

(一)經過測試後，我發現RTL8188CE網卡的天線孔，兩邊都有作用，非空焊

(二)更新smart+之後，已經無錯誤訊息出現

(三)環天ND-100S USB GPS接收器使用


物色了很久，終於到了!!!


環天ND-100S USB GPS接收器，有附贈5cm的可調式USB延長線


第一次搜尋衛星大概要2~3分鐘，之後開機大概30秒就定位好了

配合謎版的PAPAGO，變成像樣的導航機!!!

(肆)螢幕感應失效或遲緩的狀況，感覺是發生在螢幕受陽光照射的狀態下，還有待多次實驗....
