[大分解] FMV-MG70J (S7XXX系列)

這是小弟第一次在這裡po文,有些話不知道該怎麼表達請各位多多包含@@此外裡面還有些照片當時來不及照
所以就只能口述了~~~


--------------------------------------------本文開始-------------------------------------------------

話說我的fujitsu laptop退出光碟機的卡榫不小心被我弄爆了以後.....就再也關不起來了....





後來我聯絡了台灣富士通看看能不能幫我修,結果他說我的是水貨他們沒有權力拆開我的nb所以我就火了自己拆開
來修....當然事先有在網路上搜尋相關的拆機文,後來找到了一篇s7010文字版,一篇國外的s2020圖文版,接下來就是開始拆機了@@拆機工具就準備螺絲起子組,以及老虎鉗

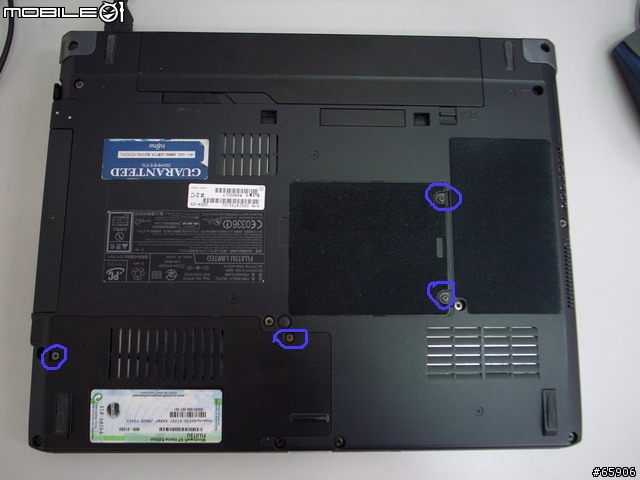

1.首先先把電池拿出來並且將下面四個藍色圈圈的螺絲取出並拿起硬碟以及RAM



2.再來就是拆掉這12個螺絲,最靠銀幕的那兩個螺絲相當的難拆,這時老虎鉗搭配螺絲起子就很好用了



3.記得電池下面跟減輕夾下面共有7個銀色小螺絲要拆掉,他們是鎖鍵盤下面的鋁盤用的(我不知道那個盤子要叫
啥所以只好這樣形容了)

4.用一字螺絲起子把喇叭的面板撬開,這時要輕一點,記住這個面板有連著兩個U型的塑膠到螢幕外面要小心用不要
像我把他們弄壞了@@,切記!!此時touch pad還不要拆,因為還有一了螺絲和一條排線在鍵盤下面!!!



5.拆鍵盤,鍵盤是用黏的所以要由上往下的慢慢撕

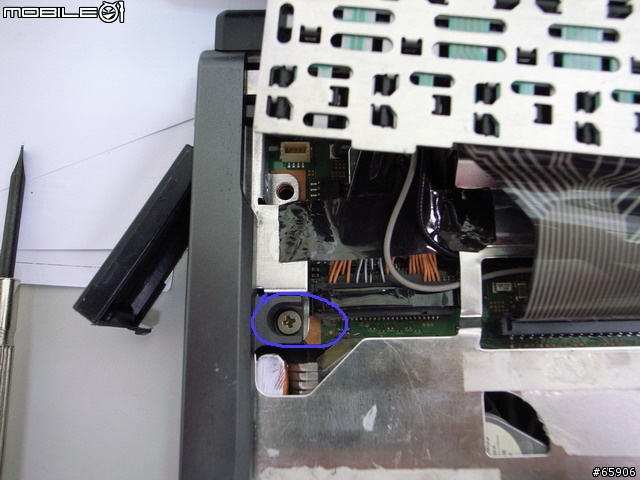

6.把touch pad隱藏在鍵盤下的螺絲拿起就可以把整個塑膠面板拆光光啦!!取下面板時記得要向右邊移動一點才比
較好取下,這便還有一個地方要注意,就是touch pad和主機板有相連,記得要把它拆掉才可以順利拆除面板,太用力拆
壞的話就只能買新的touch pad了!!

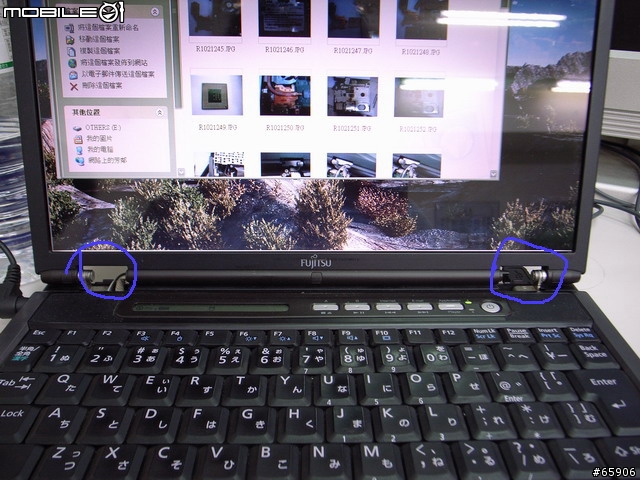

7.拆螢幕的螺絲總共有四個!!由於螢幕的排線看起來很複雜所以我就沒有把螢幕排線拆掉,怕裝不回去@@

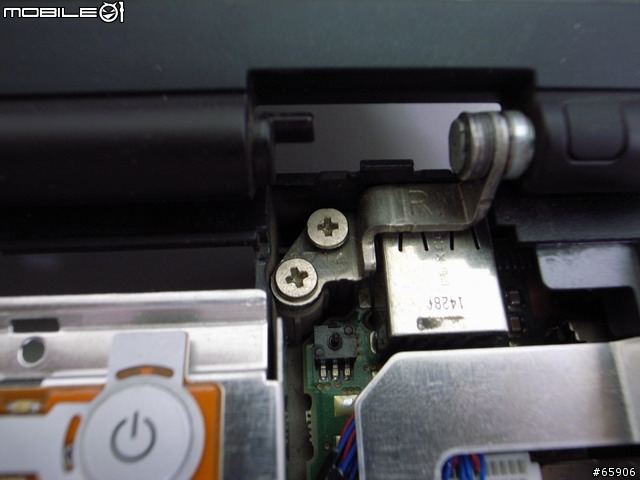

右邊

左邊


8.拆無線網卡,無線網卡上面還有一個蓋子,要先拿起來,以及面板的兩個排線,注意這張圖喔!!左上角的那個藍色圈圈
是喇叭面板的電源線,它有做防呆所以大家可以安心的拆

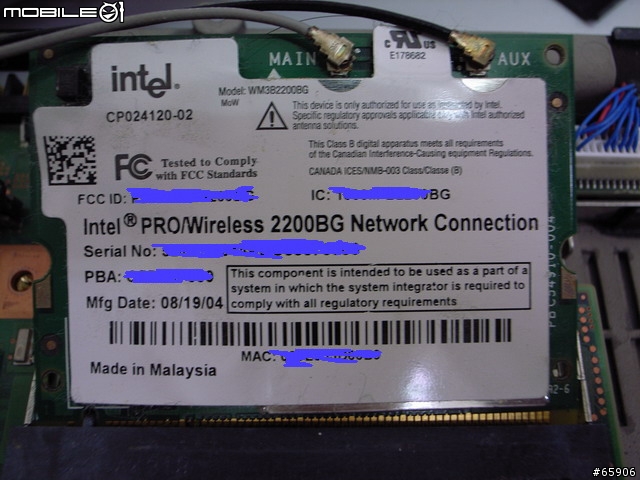

無線網卡規格

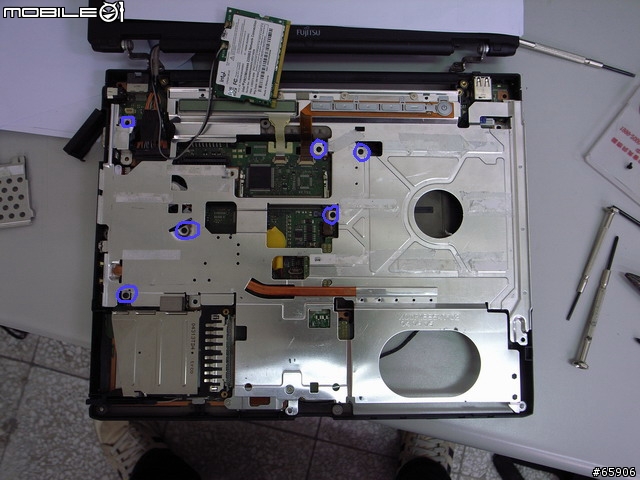

9.拆鋁盤!!有六個黑色的小螺絲,然後記得在把這片鋁盤拿起來之前要把圖片左方的VGA output port的兩個螺絲拆
掉才可以順利的把鋁盤卸下!!

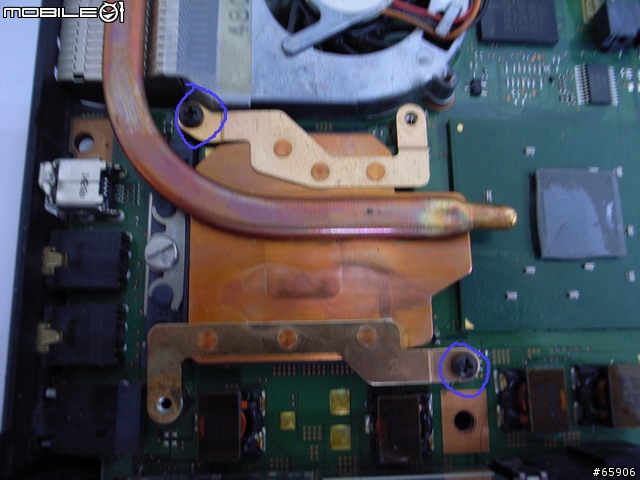

10.接下來就看到主機板啦,cpu散熱片~~~上面有兩個螺絲拆掉就可以看到cpu啦!!我發現我這台可以換cpu耶!!不
過晶片是intel 855的不知道可以換到多快的cpu.

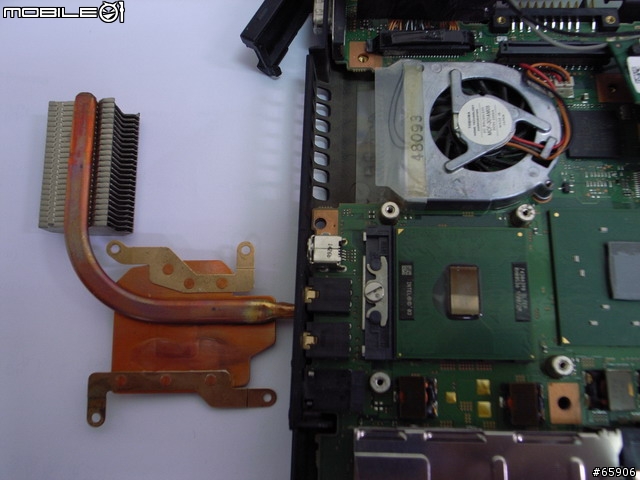

取下散熱片

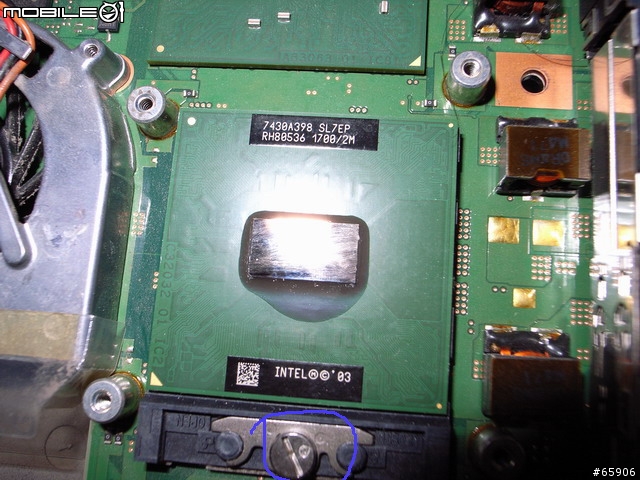

驗明正身,下方有個鎖cpu的地方一轉開來就可以把cpu取出!!

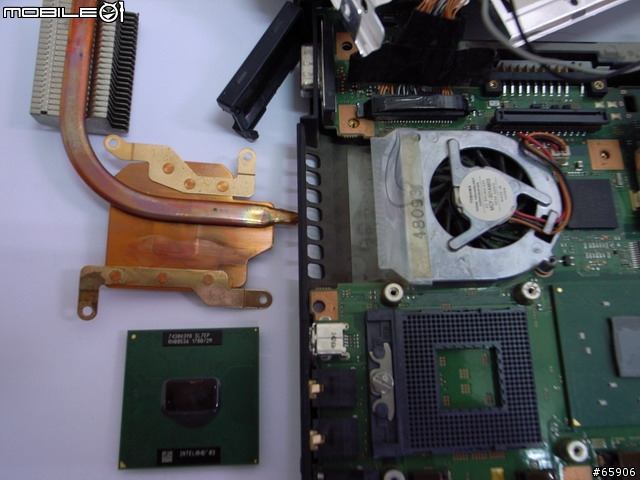

cpu取下後

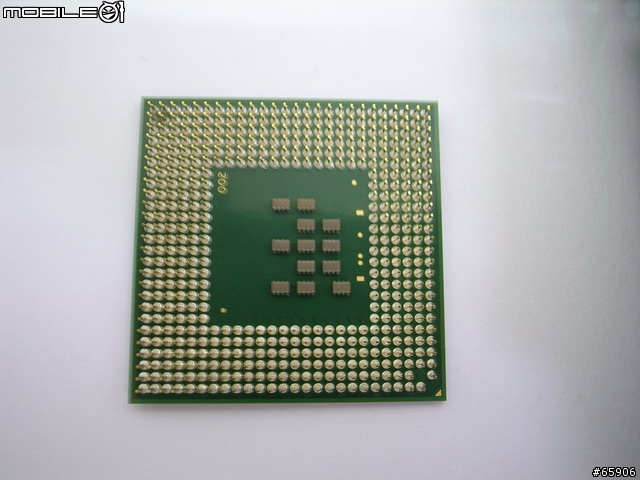

針腳

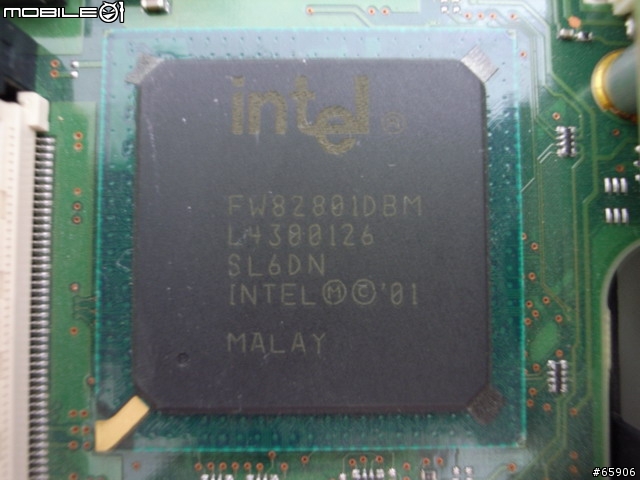

intel 晶片



拆後感想~~~
現在的nb真的是做的很棒阿!!主機板才只有nb的一半大而已,大致上還是跟桌機一樣,只不過拆裝真的是要很小心就是了,要不然就拆壞了這可是相當令人心疼的!!不知道哪位大大可以告訴我的cpu可以換到多快呢??因為我的晶片是855所以作多只能換到dothan 1.8G而已嗎??

ps.這是小弟第一次在01 po文,想不到一po文就是這種刺激的拆機文~~~要不是我的卡損壞掉我才不壞拆掉我的電腦咧!! 不過要不是因為這樣或許我永遠就只是個潛水板友吧~~~

pps.想不到po文竟然是這麼的麻煩!!排版,文字的描述等等這些細節真的是很麻煩,那些01的大老們的耐心與細心真的是讓小弟佩服的五體投地阿 ORZ
