希望對一樣用DELL Studio 1550系列的朋友有所幫助。
我的Studio 1558大致配備如下：
CPU:i7 740QM
RAM:4Gx2
VGA:ATI 5470 1GB(大概吧)
事情是這樣的，
用這款機器的人都知道，
它的散熱裝置如果沒有定時清理，
灰塵累積到一定程度就會熱當。
最近把它拆來清過之後，
順便換了顯示晶片上的黑色導熱膠片，
結果買來的粉紅色導熱膠片品質不好，
造成顯示晶片的溫度狂升，
不得已，只好去買銅片來改裝。
改裝前。現在是閒置，而且有個風扇在電腦旁邊吹，否則，在散熱不好的地方，
看過溫度最高可以飆到90度以上，
改裝後。一樣的條件，顯示晶片回到正常約60度上下，但是CPU卻上升了幾度，
估計應是這次裝的時候都只注意顯示晶片，CPU的散熱膏沒給塗好。
估狗國外的人改裝這台筆電，說VGA晶片要用0.9mm厚，但是我上ya拍露天甚至淘寶去找，
都只有0.8mm或1.0mm，找沒0.9，只好兩種都買。
顯示晶片是用10mmx10mm寬，旁邊的記憶體也順便，25mmx25mm。
以下有四種尺寸：(長x寬x厚，單位皆mm，以下之單位皆為mm)
10x10x0.8一片
10x10x1.0一片
25x25x0.8一片
25x25x1.0一片
買來之後用1500水砂紙稍微磨過，沒那個閒功夫把它磨成鏡子，將就將就吧。
（圖片都是用大陸平板拍的，畫質很抱歉，下次改進）
接下來就是拆機了。
拆機前我會準備幾片切成桌上型硬碟大小的止滑墊，上面有洞洞那種的，
用來放螺絲。
把螺絲從機殼上拆下來時，
放到止滑墊上對應的位置，
這樣子就不會忘記螺絲是從哪個洞拔下來的。
自從我想到這一招，
拆裝筆電都不會再多螺絲出來了（拆過的人就懂得）

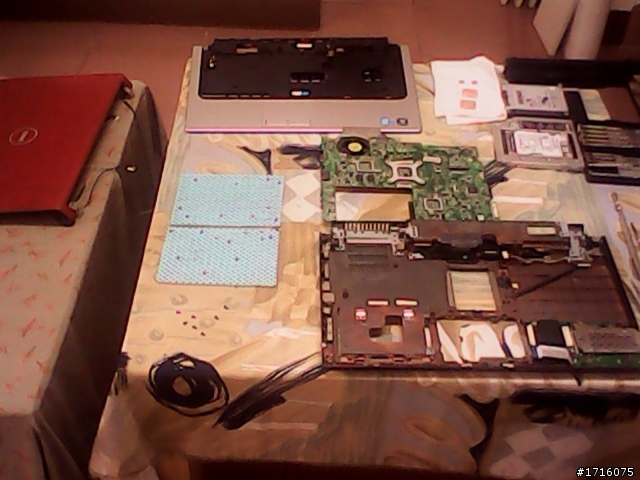

左上角淡藍色那片就是我說的止滑墊。
接下來就沒什麼好說了，拆拆拆....
先拆電池、硬碟、D殼的所有螺絲、無線網路卡的兩條天線連接線。記憶體可拆可不拆。
接下來拆鍵盤旁邊那一圈塑膠殼。
這片殼從電池那一邊拆比較好拆。
圖中那片殼已經被我拆掉，放在畫面左上角。
DELL的筆電不錯，很多螺絲孔旁邊有標示尺寸，它螺絲尺寸也不多。
接下來拆鍵盤。
鍵盤上方有兩顆螺絲，
訊號線和螢幕背光電源在鍵盤正下方，
小心掀起鍵盤再拆。（鍵盤放在圖中左上角）
接下來，左邊有
天線連接線x2
螢幕訊號線x1(最粗的那個)
螢幕電源x1(我猜的)
右邊有
天線連接線x1
電源按鍵連接線x1
左邊的喇叭連接線也可以先拆下。
再來拆螢幕，螢幕的轉軸有兩個螺絲固定在機殼上，拆下之後，螢幕就可以完全分離。
接下來把C殼上的螺絲拆一拆，
放在第二片止滑墊上對應的位置，這時C殼應該可以拿下來。
接下來取下右邊的光碟機（我是裝了SSD當主硬碟，原廠的就加個殼當內接硬碟）
光碟機拆掉後可以看到電源線和右邊USB埠的連接線。
右下角有兩排線，連接到讀卡機和Express Card擴充卡
左下角有一條線，連接重低音喇吧（從來不覺得這顆喇叭有出聲過）
再來，把主機板上有「圈圈B」標記的螺絲都拆下來，應該有7顆，
這時，主機板就可以和D板分離。
拆到這樣，最快也要個10分鐘左右。
把主機板翻過來，
要拆CPU旁邊的四顆和顯示晶片旁邊的兩顆螺絲，還有右邊的風扇電源線。
如果只是要清風扇，也要拆到這裡，把風扇上的螺絲拆掉，把灰塵清掉。
四片銅片入鏡，比較一下大小。

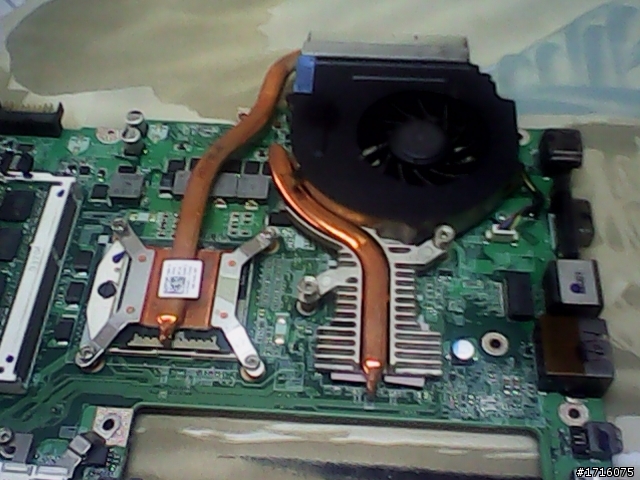

拆下散熱總成，CPU、顯示晶片和顯示晶片記憶體就露出來了。
上面粉紅色那個就是我自己買的散熱片，原廠是黑色的，被我丟了。
現在就是要把那個換成銅片

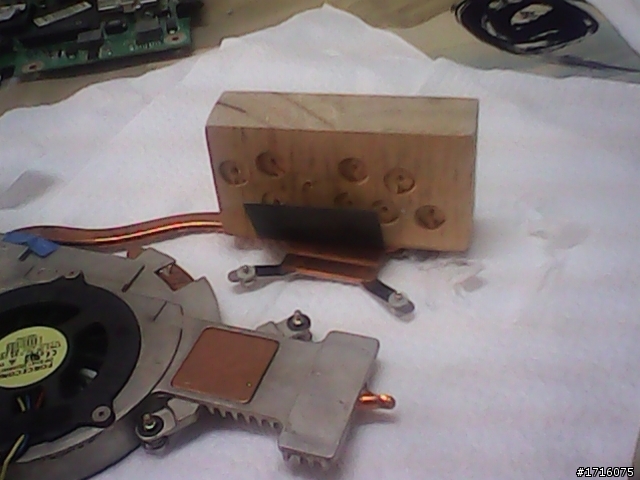

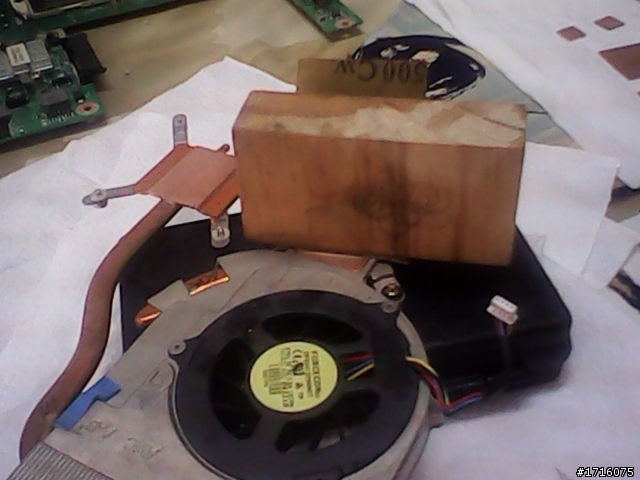

散熱片近照
到24小時五金行買了1500號的水砂紙，
把CPU、顯示晶片和記憶體的接觸面磨一磨。
值得一提的是，顯示晶片正上方明明有配銅片，但是銅片和晶片之間經然有近1mm的空隙，
真是為德不足。
磨磨磨
把10x10x0.8的銅片兩面用散熱膏黏在顯示晶片上，顯示晶片散熱銅片也要抹。
CPU和CPU散熱銅片也是要用散熱膏。
顯示記憶體的銅片用25x25x1.0，兩片也是抹散熱膏，跟這片銅片接觸的鋁質部分也要塗一些。
至於散熱膏要怎麼塗才好，外面應該一堆網頁，
。這邊弄一弄忘記拍照了，因為手被散熱膏弄得很髒，所以只有拍完成照。
可以看到記憶體的銅片有露出來。
在CPU和顯示晶片部分，散熱膏我是用比較好的，
顯示卡記憶體用的散熱膏就隨便了。
剩下的10x10x1銅片和25x25x0.8銅片沒用到。還有拆下來的粉紅色散熱軟片
接下來就是按照相反順序裝回去
最後再貼上改裝前後溫度的比較圖。
最後建議，
顯示晶片的銅片我是按照國外網站的建議用10x10的尺寸，
其實可以用15x15x0.8或20x20x0.8，也許散熱效率會更好。
但是我用25x25x0.8就太大，大過顯示晶片上方的散熱銅片，試過之後覺得無法密合，
於是改回用10x10x0.8那片。
完畢，謝謝觀賞。
