由於HM77只有兩組SATA6.0，R4的HDD0,HDD1是SATA6.0,所以MSATA自然是SATA3.0了
小弟打算拿來做64G的快取碟剩下的64G拿來裝wow跟gw2
另外兩顆就做傳統的RAID 1了(小弟有掛過硬碟導致一年的心血都白費的經驗~ ~)
開始動手囉
1.一樣拆開背蓋就能看到HDD0,HDD1
2.第二顆硬碟架,,,右邊有看到還好有送轉接口,,,(這點比R2好~ ~ ,R2配單碟不送><)

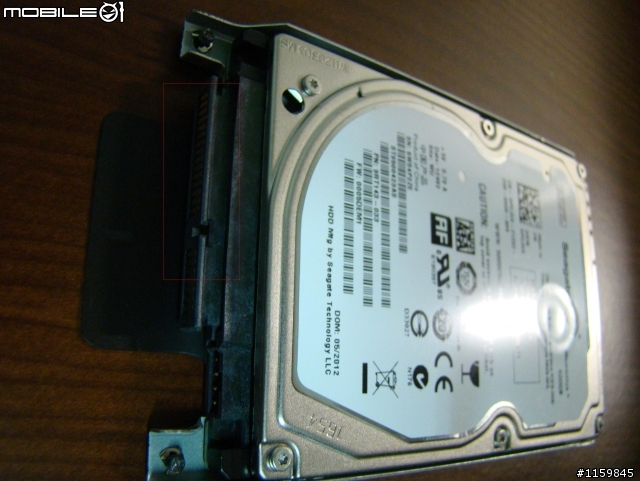

3.500G 7200轉 左邊可看到是特規接口
4.正面拆到剩下鍵盤

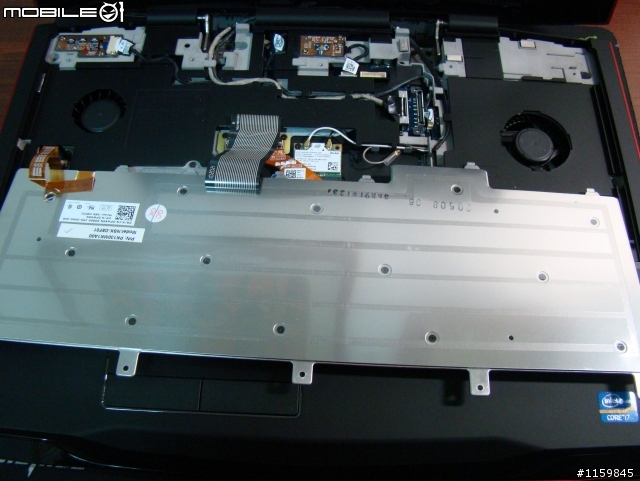

5.鍵盤背面 這點是R4跟R3比較進步的地方,R4的鍵盤底部金屬加厚所以不會有R3偏軟的情況

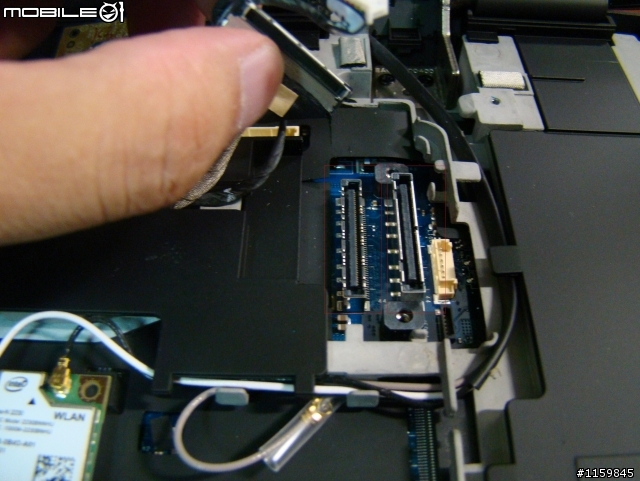

6.螢幕接口,,,,有兩個 看來R4的主板3d非3d都一樣? (以後可升級3D屏?)
7.拆下的螢幕

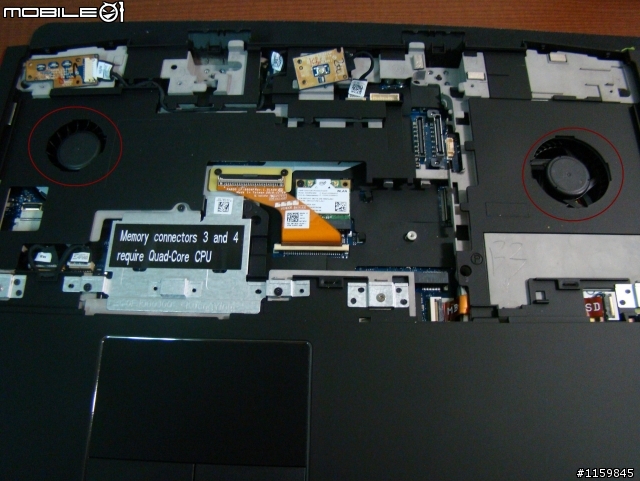

8.拆下鍵盤後可以看到 正面也有兩個進氣口(簡單說 鍵盤區也會進氣)
9.1=MSATA插槽,2=第三跟第四根ram,3=WIHD插槽,4=螢幕插槽
10.LZT-128
11.裝上後的樣子
12.喇叭,,,,
13.速度小測
感想...M17X-R4,,,,要裝MSATA,,,幾乎需要拆掉整機了,,,, 很麻煩,,,
速度也很標準的SATA3.0
我想我大概不會想要再拆第二次...了....
