[分享]DELL Vostro3350 拆機、換底盤

二個月前NB包從車內摔落，包內的3350外殼爆裂了~~

其實剛買NB時就知道原廠送的包很薄，但一直鐵齒想說小心點就萬事OK，但人算始終不如天算

01 破掉的地方，上面也變形了。


最近有時間打了DELL請客服報價
受傷的地方在整個底盤料件內(不用說，當然是人為)，報價材料858(含運、稅)，人工到府維修另加4200
相信有人會覺得很扯，但我一點也不意外，必竟對這些品牌的行情有了解(你不買保固就得接受)
很開心，材料只要858，原因只是比我預期的還低....
今天收到貨了：

02 13吋底盤小小的，但箱子很大一個，大陸寄來的

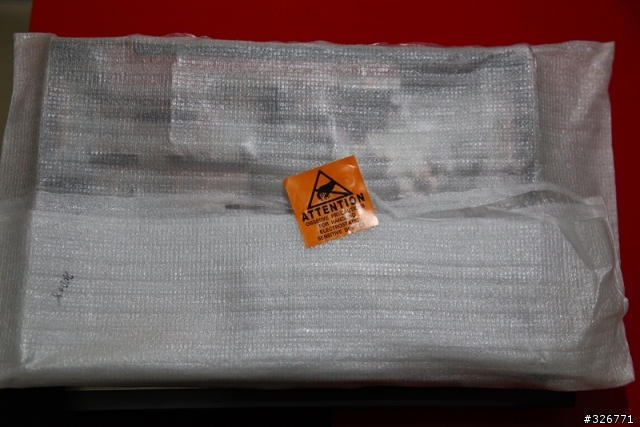

03 拆封

04 料件，左下角藍圈圈中間是喇叭，含在內，我不用另移喇叭。

05 底部，還要移貼紙XD


DELL針對每個型號有提供擁有者手冊，內容詳細解說每個組件的拆、裝方式！
過程中還是要看手冊為主，以下是3350<PDF>：
http://support.dell.com/support/edocs/systems/vos3350/ct/OM/om_ct.pdf

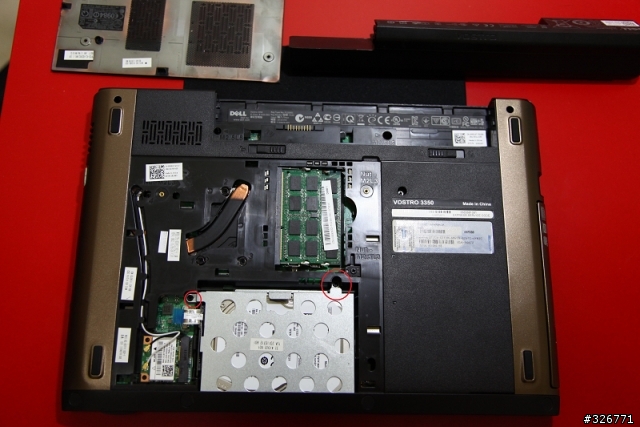

06 開始吧~底蓋及電池拆掉後，接著記憶體跟硬碟也拆：解開以下二顆硬碟的螺絲

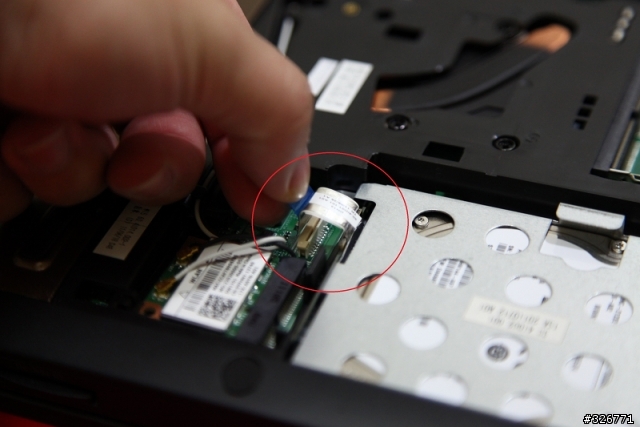

07 拔除硬碟的排線，三分力往上抽就好

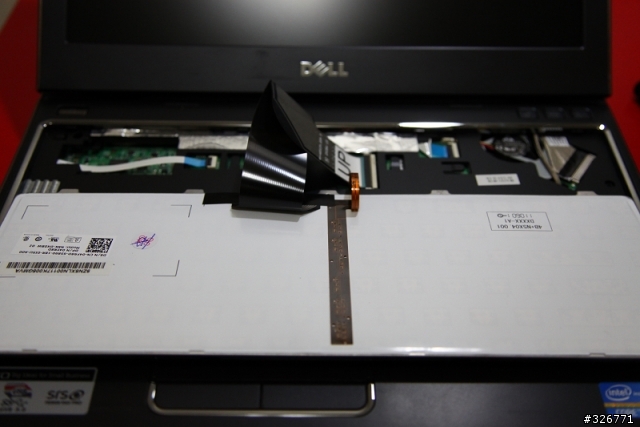

08 鍵盤上方有四個卡準，挑左或右開始，卡準朝上向推，推二個後鍵盤就往上拉起，接著推另二個卡準。如果一次四個卡準推上再拔的話，另一邊又會被卡進去(個人經驗)。
鍵盤下的二條線(一條是LDE)

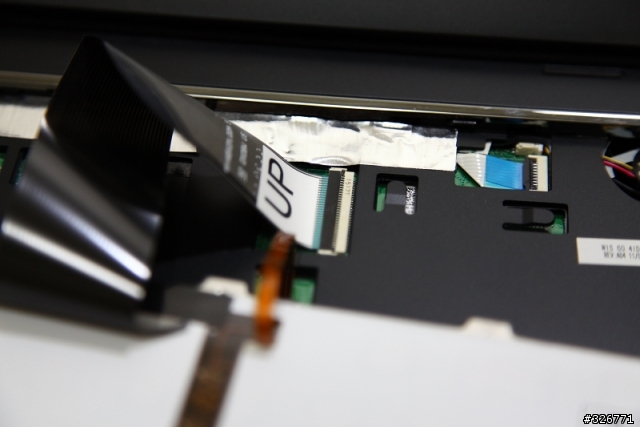

09 鍵盤排線的拆法：將黑色的蓋子很上掀開，排線就很輕易拿下來了！


10


11 拔除以下排線


12 解掉底部9個螺絲


13 解掉以下4個螺絲

沿著手掌墊邊緣將手掌墊撬起


14 底部：拔除WLAN二條線


15 順著溝槽將線拉起

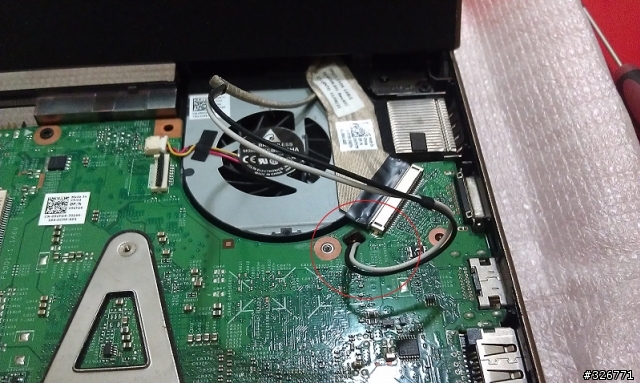

16 正面此處將WLAN線拉出

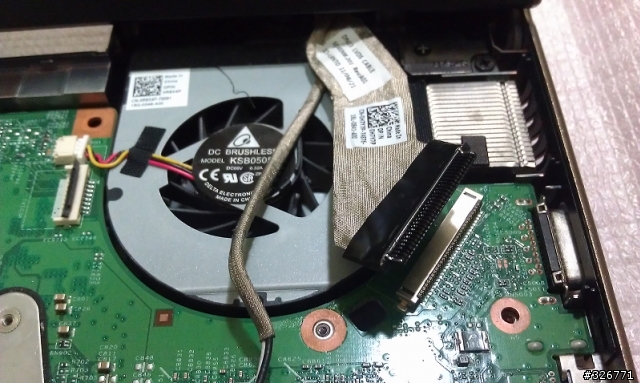

17 拔除LCD排線，無卡準，直接拔出就好。(注意下方有膠)


18 LCD排線解掉後，將這二處螺絲解開，就可以把LCD拿下來了！


19 拆光碟機：將背面這顆螺絲解開

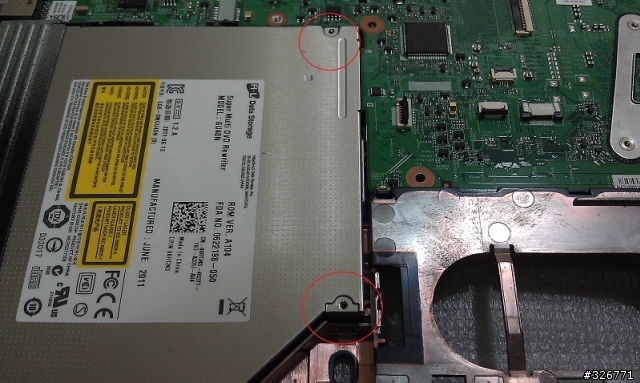

20 再將正面2顆解開，就可以抽出光碟機了。


21 拆散熱風扇，這裡4顆解開(鬆開就可以了，這4顆不太能完全解下來)

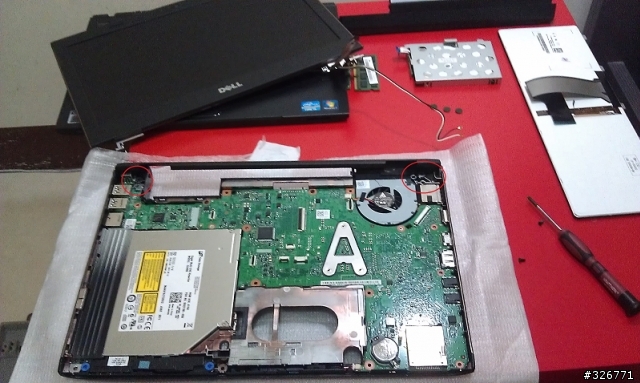

22 左上兩個紅圈螺絲解開，右邊二條電源線拔除。就可以把主機板整個拿起來了，板子有一大一小。

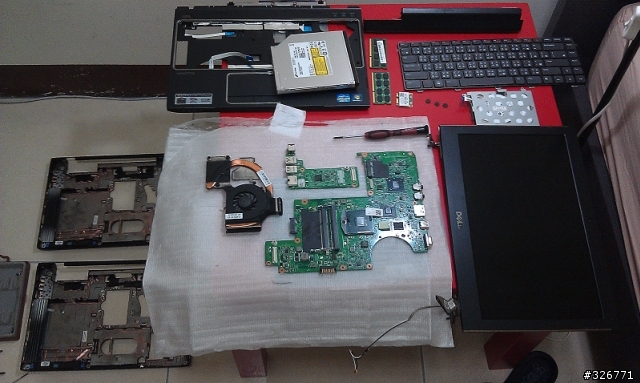

23 完全拆開圖


後面大部份是手機拍的，有點糊！
換好底盤後就以順序裝就完工了~~~

給有需要的人參考
