[分享]NB小升級，拆機Benq 2000E系列

去年末入手這台二手NB，規格比起他的兄弟機2000少了「Centrino」、「無線網路」和「燒錄機」。於是，興起了把這台NB規格給他Updata一下。

首先準備材料有：
1.Pentium M 1.3Gmhz
2.Intel PRO/Wireless 2200BG mini-PCI
3.DDR333 512MB RAM
4.QSI SDW-082燒錄機，配料皆X1。

接下來，我們將NB關機，並將電池拔出！（這個動作非常重要）

圖一：


圖二：

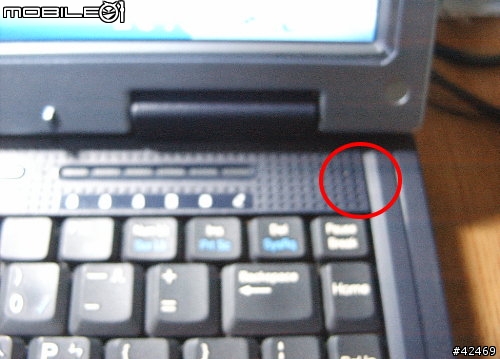

我們有上面的圖二可以發現這排工具列只使用「左邊」卡所卡住而已，我們拿扁螺絲起子往「右邊」翹一下，即可卸下。

圖三：



圖四：

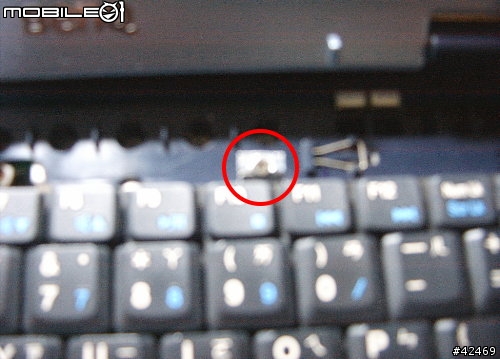

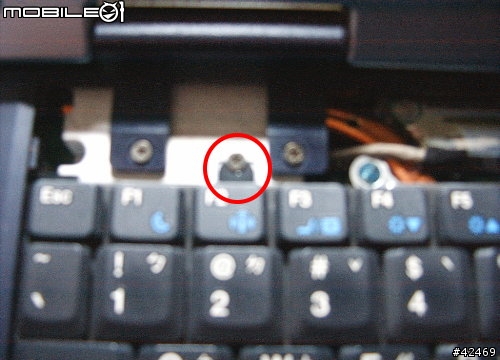

將圖三、圖四「紅色圈圈」螺絲卸下，鍵盤即可翻起來，注意不要整個拿起來鍵盤「排線」會Over。

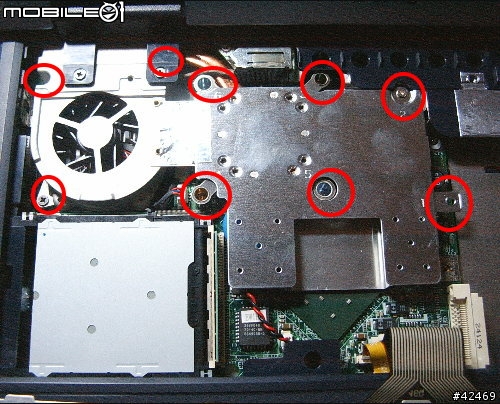

接下來即可看到整個「置換重心」。

圖五：


圖六：

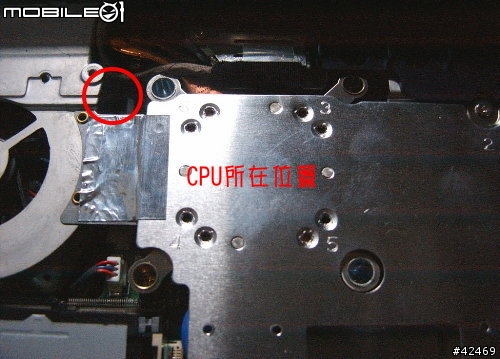

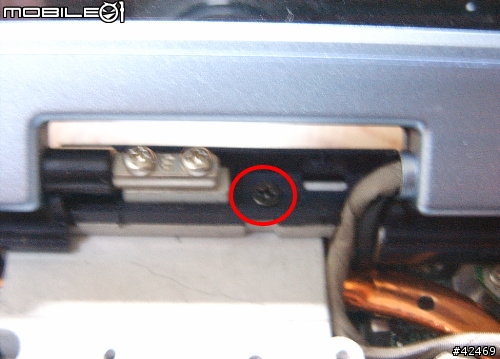

我們要將「CPU與晶片風扇模組」整個卸下時，必須先將轉軸上得塑膠套卸下。先將「圖六」螺絲卸下後，將LCD躺平往上推一下，即可將塑膠套卸下。（這裡有點難，請小心慢慢來不然你會看到分成二半的塑膠套。）

圖六的紅色圈圈處為「CPU與晶片風扇模組」的隱藏螺絲，記得卸下。

圖七：


圖八：

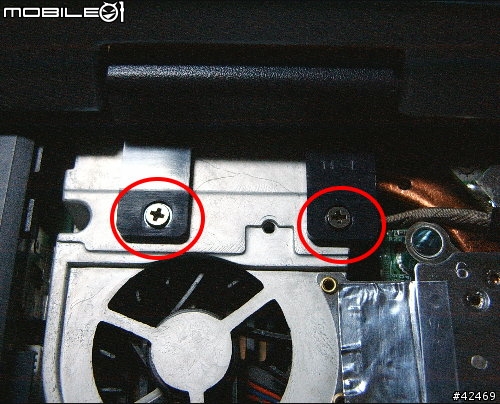

圖七、圖八的螺絲全部卸下後，還有一個地方的螺絲就是「風扇出風口」有二顆螺絲也需卸下，這樣即可將整個「散熱模組」拔下。

圖九：

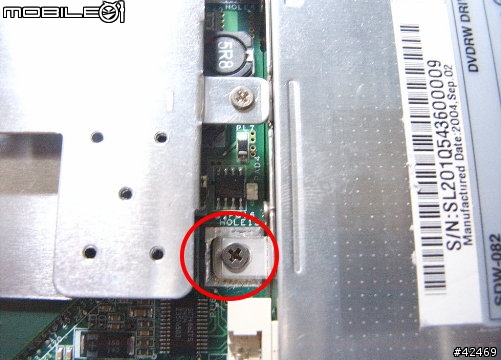

要拆卸光碟機，必須將紅色圈處的螺絲卸下，便可將光碟模組置換。

至於，內部換裝過程因為忘記拍照，所以我就沒有補上了，基本上跟「levise發表的升級之路！一窺 HP Compaq V2000系列內涵」中換CPU的方式一樣，也是插槽的。

另外，無線模組在背面，而BENQ已經先將天線拉好了，所以我們只要裝上去扣上天線即可。

最後，這台就成了「2000E皮2000骨」的機子了。

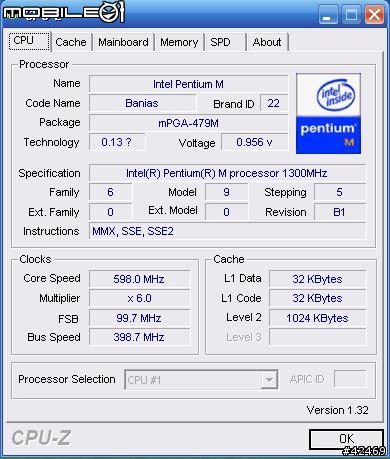

置換後CPU-z顯示：



其實，一開始使用上沒有什麼問題，只是剛好過年忙完打工後，在拍賣上看到在賣CPU的，想說這台跟2000規格只差在「CPU」，我本來寫信跟BENQ問可否換CPU，但他們說這是「Onboard」的，可是我不信邪於是就把NB給拆了，其中我還真怕出個什麼萬一這台NB就被我玩完了，幸好一切裝機完成開機。看到令人銷魂的「Centrino蝴蝶」，一切大功告成。

其實拆機不外乎要以更「專注」的精神來分析然後拆下來的「螺絲」記得要「分門別類」因為螺絲都不同，鎖錯雖然不會怎樣，但總是不好。

最後，誠摯感謝大家的觀看，經過一番折騰終於將NB升級完成。
