[林北尬聊工程師啦]今夜我們來說筆電

   最近因為疫情影響生意實在是冷清，常常上01看到大家在聊筆電相關的問題，就想起以前在維修筆電的日子…(菸)，所以想寫寫以前在原廠維修的時候學到的一些維修小知識和服務相關的資訊分享給大家，也可以順便跟版上有經驗的高手交交朋友。

認識筆電-筆電外觀介紹：
  以下的介紹中我們會開始介紹筆電的各種名詞，其中會包含維修工程師常說的術語及各廠商定義料件的專有名詞，和我們俗稱的說法。而在說明的過程中，也會將不同的說法加註。放輕鬆，不用記。有概念就好。
  首先要介紹的筆電螢幕上蓋(俗稱)，也就是各家廠商都會將Logo印製的這一面，稱之為A件(工程師說法)，而如果有送修過的經驗，則也會在檢修紀錄單上看到寫著LCD COVER(專有名詞)，這一面的組成上會跟WIFI的收訊相關，而這一面的材質跟設計也是五花八門，比較常見的有金屬髮絲紋，膜內轉印，碳纖維，甚至是玻璃介質。


   螢幕的邊框(俗稱)，也就是我們常說的窄邊框的地方，被稱之為B件(工程師說法)，廠商定義為LCD BEZEL(專有名詞)，這部份的設計呢，也可以略為看出廠商到底是用模組化的設計，或是使用可拆式的設計，在這一面通常會設計前置相機的鏡頭，以及麥克風的開孔，畢竟如果你想要視訊通話，正面的收音及視訊角度是最好的。有一年PTT流傳鏡頭會被駭入，甚至出現有相機擋門設計的邊框，也是蠻有趣的。

   鍵盤這一面，每一家廠商的設計會略有不同，早期鍵盤和外殼是分離的，所以會單獨稱呼為上蓋(俗稱)，但說法上相當容易和螢幕上蓋搞混，所以我們都是稱為C件(工程師說法)，或是Top Case(專有名詞)。現在因為鍵盤都是採熱熔的方式黏在上蓋了，所以直接稱呼為鍵盤也是可以的。那麼這一面的零件就會相當多元了，包含了電源鍵，觸控板，甚至有些機型有指紋辨識的，會將小板之類的，直接綁定在上蓋這個料件。

   底殼(俗稱)，這一塊呢，如果用車子的語言來說，就是底盤了。很多人都覺得，他不就是一塊殼，但其實他是非常重要的，是不是常聽人家說，進口車的底盤很硬，開起來很穩。經過以上大家應該可以猜得出來，底殼就是D件了(工程師說法)，專業的會說Bottom Case(專有名詞)。而底殼的硬度決定了主機板的耐用度，試想，你是不是常常會單手拿著筆電的一角走來走去，底殼如果不夠硬，主機板可是很容易板彎的。

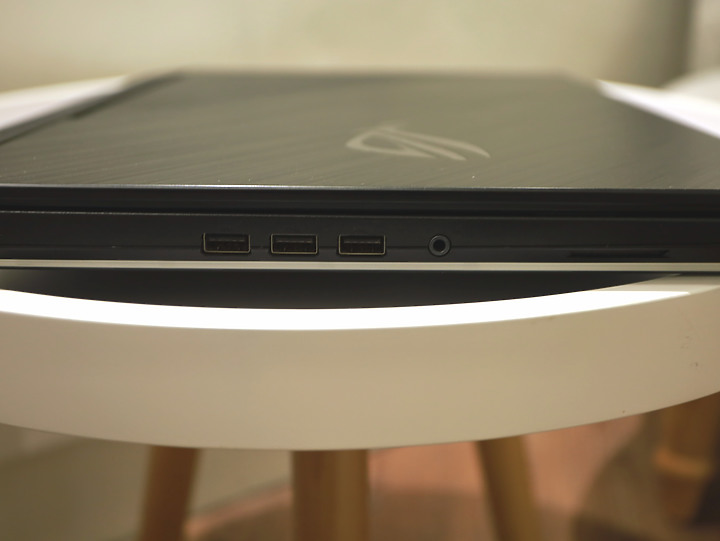

   底殼共有五個面，這邊的設計包含了輸出/輸入端子，還有散熱孔。怎麼設計常常也是版上高手很在意的點之一，例如散熱孔開孔是否足夠，輸出/輸入的端子是設計在左右兩側還是在後面

    大家比較少會注意的，就是轉軸(俗稱)的部份了，筆電的設計在轉軸上也有許多不同的變化，從開閤的角度，有像門板一樣設計的，有下潛式設計的，五花八門，畢竟它是機械式的原理，以電子產品來說，壞的機率不太高，工程師說法上是直接以專有名詞稱呼，叫Hinge(專有名詞)，而近年來Ergolift hinge也越來越流行。早期轉軸的蓋子是獨立扣上去的，所以也常常發生搞丟的狀況呢！


認識筆電-筆電零件介紹：
   四大面介紹完，有沒有覺得還不夠~~~再給我多一點的感覺，其實我有跟大家一樣的感覺，超想一口氣就寫到結尾的，不過好酒就是要慢慢喝，真香~~~，光認識外觀，絕對是不夠的，ROG的設計質感絕對是吸引你的最大因素，不過接下來我們就要把他的內在美給秀一下。那麼我就要來解析一下內部的零件跟大家說明每個零件的用途，當然，我們只講基礎的就好，那些太難的，就不佔用各位的記憶體了…是說，我把自己的筆電給拆了(嗚嗚…)大家要用心聽啊~~~是說，拆解會影響保固，沒有把握的，千萬不要自己動手，還是讓專業的來~

一開始，先把一般使用者比較能夠自己拆解的零件拆解出來：

• 記憶體
• 硬碟(M.2SSD+HDD)(硬碟的部份因為我有自行再更換成1TB的SSD，就沒有放上來。)
• 無線網路卡
• 電池

以上這四樣呢，是一般人會想要自行更換的部份。


那麼我們先從最常見的記憶體開始介紹：
一台筆電要能夠開機，主機板上會有三大元件的需求(當然這邊不是要幫各位上計算機概論，剛剛資訊系的同學，你的手可以先放下了, 穴穴)，首先主機板(MB)，中央處理器(CPU)，記憶體(RAM)，顯示卡(VGA)。主機板開機後，會透過檢查CPU→RAM→VGA，基本上這三大金剛都沒問題了以後，至少就可以開到BIOS的畫面了。這樣我們算是開機成功，在這邊讓大家有一個概念，常常到服務中心，收件人員可能會詢問你發生什麼問題？你都會說，電腦無法開機，這時候收件人員就會再進一步詢問你，請問是開起來完全無畫面，還是其實是有看到ASUS Logo的。你心裡肯定會想，WTF…這有什麼差。對工程師來說，差別在於，他要確認是不是在前面這三大金剛檢查的時候，就已經出錯了。

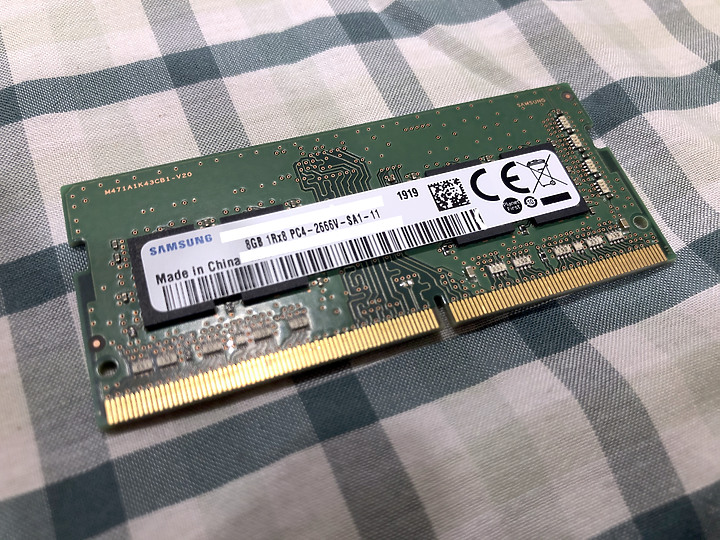

那麼記憶體從早期的SDDR→DDR 1~2~3~4發展到現在，說實在的，外觀還真的沒有變化很大。說好了要簡單易懂的，所以我一直提醒自己不要講深去了，那麼記憶體有什麼基本要知道的呢。從外觀上來說，金色的接腳的部份，我們會稱呼為pin腳或是叫做金手指(絕對不是上上下下左右左右ABAB)，pin腳扮演了傳輸資料的角色，所以有沒有聽過大家會說，如果金手指接觸不良，會拔起來，用橡皮擦擦一擦，然後再擦回去，就會好很多的辣手密招，就是在講這個地方。另外，貼紙下方黑色方形的零件，則是我們通稱的”顆粒”，也就是廠商使用的IC。顆粒決定了記憶體的相容性問題。非常重要，而貼紙上則會寫記憶體的規格。所以如果想要購買記憶體昇級，那麼就必須唸出貼紙上的通關密語。不過通常上官網查詢就可以了，不用先自己拆啦~整理幾個以前在服務常被問的問題給大家：
Q1:我的筆電可以昇級到多少容量
A1:請到你購買的筆電廠商，查詢規格，就會有答案，如果廠商沒寫，直接聯絡客服吧。
Q2:為什麼我的記憶體規格是寫PC而不是寫DDR，
A2:簡單記，PC4=DDR4，這樣有沒有很好記。
Q3:我的電腦是DDR3可不可以昇級DDR4
A3:不行，有沒有看到中間有一個小凹槽，那個叫防呆的凹槽，不同代的是不一樣的，插不進去。(但防呆不防蠢，還是有看過有人硬插…QQ)
Q4:為什麼我的記憶體沒有寫時脈，工程師叫我買2666，但我的上面只有寫21328，對不起來。
A4:你把它除以8看看，應該就會是你要的答案了。
Q5:為什麼我的記憶體只有一面有顆粒啊，我看別人的都有兩面。
A5:因為現在製程越來越好，顆粒越來越小顆，這樣才能塞越來越大的容量，所以如果你買8G就常會看到只有一面有顆粒。


    M.2 SSD，這應該是這兩年最熱門的產品了，大家有沒有覺得，它怎麼跟記憶體長得這麼像，對，沒錯，其實他的概念也是從記憶體延伸過來的，不過在電腦基礎理論有一個傳說，容量跟速度，只能二選一，也就是說儲存空間大，速度就不會快到哪邊去，然後就有個天才就突然想到，因為現在的IC技術這麼進步，那我來把IC的容量加大，又能維持快速的速度，不就好了嗎？真的是只能拍手啦~優點除了耐震，溫度也可以比較低，又省電，可以說是居家旅行，必備好物啊~當然也不能說完全沒有缺點，如果顆粒壞了，要救資料回來，難度可是比傳統硬碟高好幾倍，價格也是高好幾倍。
    那麼，我也來準備幾個常見問題提供給大家參考：
Q1:如果我要昇級的話，需要注意什麼地方。
A1:可以查詢官網，以我手上的G731為例，只要支援PCIE NVME就可以了。了1TB。
Q2:通常容量可以昇到多大呢？
A2:容量上我的習慣是以官網的標準*2應該都沒什麼太大的問題，所以我昇級到。
Q3:如果換了新的SSD，請問系統該怎麼辦？
A3:可以花個500大洋，回原廠，請原廠幫你裝，又方便，又不會出現其他奇奇怪怪的問題。當然自己有能力安裝的，可以自己裝，省下一筆費用。各大皇家都可以幫忙重新安裝作業系統哦。


   通常不會有人想要昇級無線網卡啦，不過還是有一些神人，希望無線網路的速度能夠阿噗阿噗，那這時候就可以另外買卡回來換。那麼換無線網卡常見的問題如下：
Q1:我要怎麼知道我的筆電用什麼網卡，

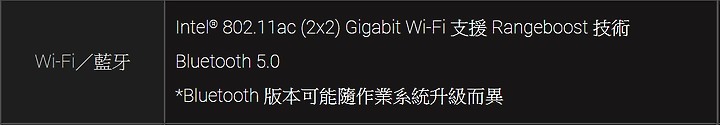

A1:通常官網是會標示的，例如G731就是搭載Intel的網卡(猛猛Der~)，
Q2:如果要從N昇級到A/C有什麼要注意的嗎？
A3:那麼BIOS通常是不會特別去鎖無線網卡的，只要能支援Mini PCI-E界面，就可以使用， 但是有些網卡會支援多天線技術，所以買的時候，你會發現比原本的多了一個接頭，這時候就可以再另購天線來加裝，可以讓傳輸速度再向上提昇。如果純粹只是要提昇原本的速度而不想改裝，也可以買跟原本相同的兩支天線，也是小有提昇。
Q3:有些網卡長得比較長，能裝嗎？
A3:因為很多廠商的無線網卡設計在D件打開就看得到的地方，就打開看一下囉，長短卡差很多，如果原本是長卡，那麼你買短卡來裝，只要再買一張轉接卡，就可以使用。但如果原本是短卡，因為鎖點是固定的，就不建議你買長卡來裝，是想要折一半哦…別鬧。
(無線網卡忘了拍，圖片出處電腦王)

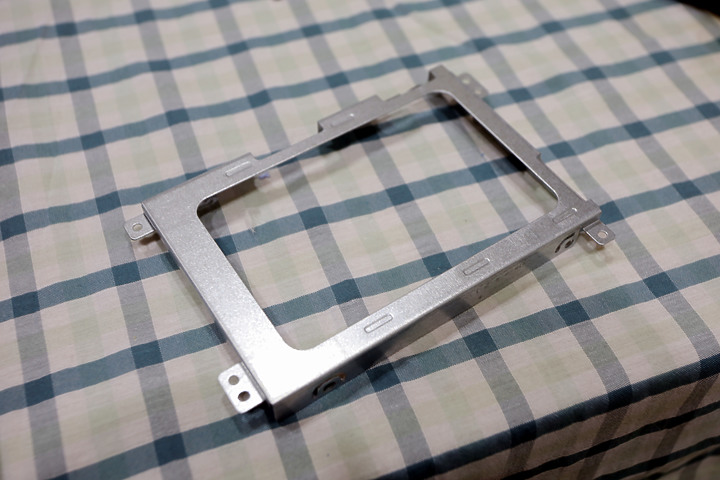

  硬碟支架，說到這個，以前在拆機器的時候，蠻常看到自己改硬碟以後，沒有把這個裝回去的，這樣很母湯啊，各位，如果這顆硬碟是傳統式硬碟，那麼我會強烈建議你，如果是昇級容量大，或是轉速高的硬碟時，這個支架兼具了幫你穩定住硬碟的任務，這樣硬碟比較不容易造成壞軌提早領便當。通常硬碟的背面還會再加貼一張絕緣的黑色貼紙。那麼也是一樣要再貼回去哦，如果少了絕緣，硬碟也是很容易跟C件或是D件的金屬部份短路，而造成一些奇怪的異常。例如一直藍底白字。
Q1:如果我這個支架不見了，怎麼辦。
A1:回皇家買吧，不貴啦~

   那麼C件上，通常會有鍵盤(在主機板下，和C件融為一體)，以前鍵盤可以單拆的時候，還可以淘個鍵盤回來自己換，現在跟C件合體後，要更換，工程就浩大了。另外觸控板的電路板，也是被融在C件裡面，所以也是無法單獨更換的，這也是常常為什麼鍵盤和觸控板其中一個故障，就必須得整個C件換掉。

   喇叭，它的所在位置，通常會在D件上，但這台很少見的放在C件上，這樣有一個好處，當音效往下打的時候，透過桌面的放大，聲音會更有深度，這就像你在洗澡的時候，跳Any Song的時候，聲音會比較好聽是一樣的。共振的空間越大，聲音就越漂亮。

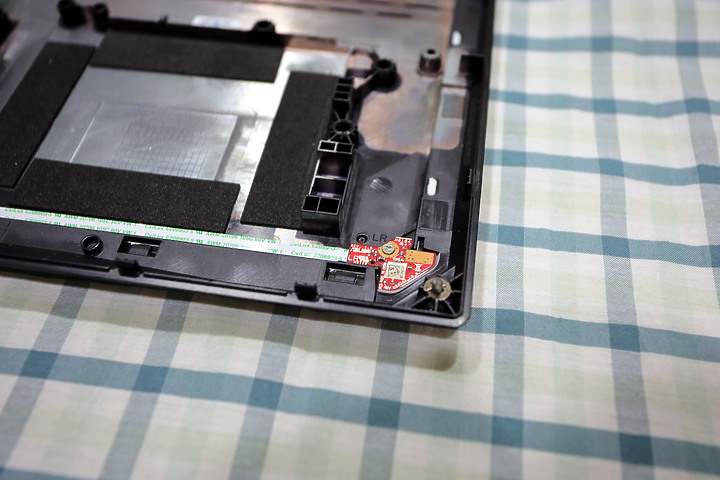

    D件上，很簡單的，只有兩個控制底部燈光光條的小電路板。筆電在設計上，有時候會透過一些小電路板的轉接，來達成在不同的結構上實現一些不一樣的設計，在這邊有些人會問，有時候聽到人家說Cable，有時候聽到人家說FPC，那是什麼意思，其實指的都是排線的一種，教大家一個很好記得方式，扁扁的像一張紙一樣的，我們稱為軟排線(FPC)，圓滾滾的像我們平常電線的，通常稱為纜線Cable。


   主機板是一任何一台電腦的靈魂了，筆電的設計非常簡單，它把所有重要的元件都焊上去了，早期的筆電，CPU還是採取可以替換的方式，但現在幾乎都是焊在主機板上了，在這邊我想傳達一個想法，很多人問我，為什麼不像以前一樣，把CPU做成可替換式，這樣如果壞了，我不是才能夠單獨更換嗎？其實依我使用電腦這麼多年的經驗，以前可以更換CPU的年代，的確帶來許多樂趣，但以下，我想說出三個對使用者來說，這樣的立意其實沒有什麼幫助的原因：
一、CPU本身單價高且損壞率通常都很低(除了有些年代的，製程不好的以外)，當CPU故障時，其實電腦大概也用了好幾年了。這時候你要再找到當年的這顆CPU可能就要去二手市場碰碰運氣，很多人會選擇買台新的，當然念舊的以外…我遇過因為是女友送的第一台筆電，堅持要我救的。
二、買筆電回來，還去想要不要改裝CPU，那你幹嘛不一開始就買好適合自己的CPU，如果你一買來就打算要昇級的話，我覺得昇級的成本不會比你一次到位來得好。
三、減少CPU底座，可以讓機台的設計再輕薄一點，如果沒有這個設計上的突破，現在的筆電可能還是相當厚重吧。

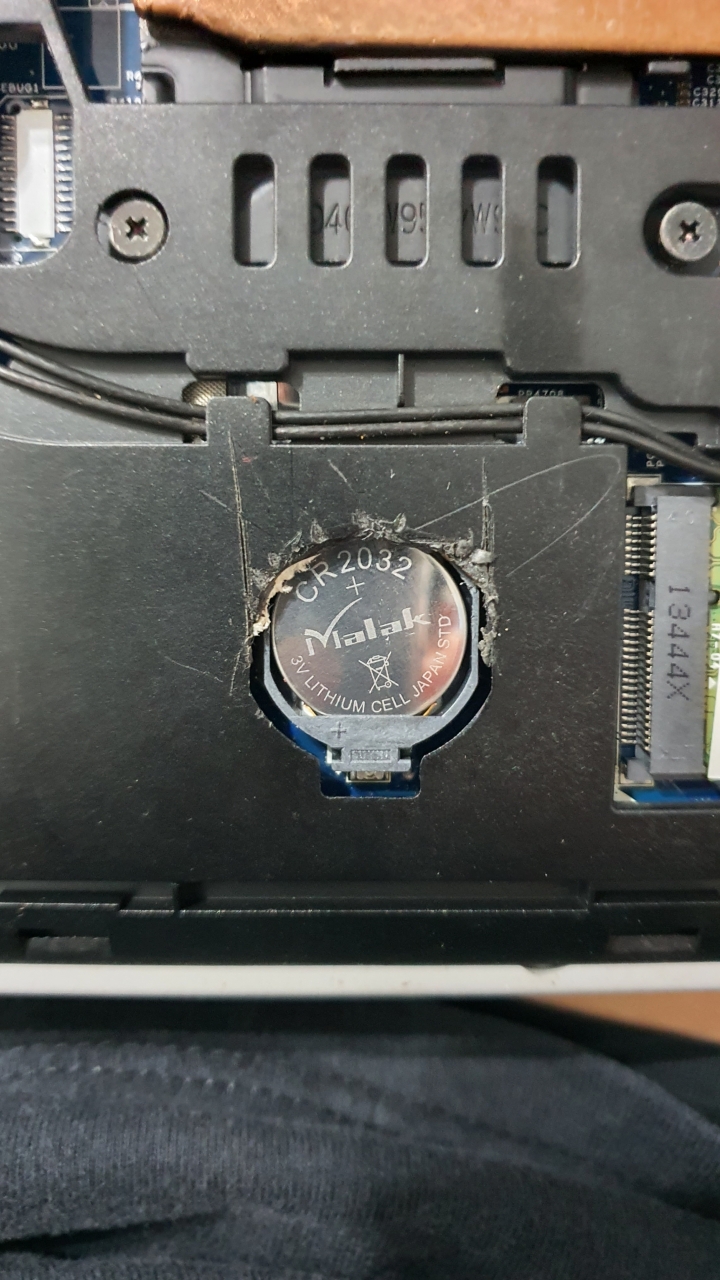

   主機板上的記憶電池，這顆電池扛起了幫你的BIOS記住時間的責任，如果你的電腦用了四五年以上，你會發現你在每次開機的時候，就會出現要你重新設定日期時間，就代表這個小玩意兒沒電了，那麼，可以上網買一顆回來更換，這個的維修就蠻推薦的，因為小成本，就可以再繼續使用，很值得。

  這個轉軸的設計，非常的強壯，也非常的好，怎麼說呢，因為螺絲是直接鎖在鋁鎂件上，那麼在翻蓋的所有力道上，都會靠這個金屬片來支撐，可以說是非常堅固啊。難怪ROG在翻轉的時候，有一種說不上來的紮實感(我承認我手又多轉了螢幕兩下)

   這個邊框可是讓工程師又愛又恨的一個零件，怎麼說呢，它要拆得漂亮，除了有特定的角度和技巧外，如何在不用工具的情況下拆下來，並且讓這麼薄的邊框不會變形，可以說是非常考驗工程師的手勁，好的工程師，一個卡準都不斷，拆下來裝回去也不變形(我拆就沒變形，也沒斷…嬌傲挺)

   Hinge的任務就是固定住LCD面板，並且平衡翻蓋的力道，減少受力不均造成破裂的機會，當然我們在往後的拆解篇，也會教導大家怎麼翻筆電的螢幕才是正確的。

    最後，面板和A件，這部份因為會有背膠固定，如果想要自行買面板更換，在拆解的時候就要非常小心，當然外面有一些專業的店家是有在幫忙處理的，依我的經驗，除非膽大心細，手藝過人，不然會建議是可以給人家更換，付個工資。
Q1:我要怎麼知道我的面板可不可以更換，原廠可以幫忙換嗎？
A1:找外面推薦的店家，或是上網尋找昇級的面板，通常賣家會寫，這是支援哪一個型號，昇級的規格從FHD→4K UHD之類的(這是舉例)。或是60Hz→90Hz，基本上出廠的規格原廠是不會幫忙昇規的，畢竟產品要有差異化嘛，每個人都可以改，那還賣個屁啊…

     以上，這些零件就可以組成一台筆電，實際上拆起來其實不多，因為現在都是模組化了，也就是很多零件其實都綁在一起，所以在維修上，工程師通常會判斷是哪個零件故障，那麼就可以快速的將零件更換，就可以解決你的問題，歡迎大家一起來聊聊你的經驗，或是想問問題的也可以。
