[EEE PC]第二集 4G視訊版改裝 USB HUB + 藍芽 + 觸控面板(圖多)

繼上次改完自己的黑色SURF之後..
也答應同事幫忙改他的白色4G視訊版..
當然一開始我是不願意的..畢竟改別人的不像改自己的..
就算同事說了壞了就算了..自己還是會有壓力的..
雖然我還是得告訴他，不管怎麼改，拆了之後就是各安天命...
壞了我也只是將屍首棄之荒野，黨羽逃去無蹤....

其實這次的改裝也是大同小異，跟上次的差別只是我是剪了WEB CAM的線來接HUB以及也把TOUCH SCREEN CONTROLLER改到螢幕旁而已..

不知道這些改裝文各位是不是看的很煩了，改完EPC之後我也很少開它了，事實上我有點想把它賣了..
我好像真的是不需要..

ANYWAY...
也藉著這個機會拍個照讓大家看看改裝TOUCH SCREEN前後密合度的差異...

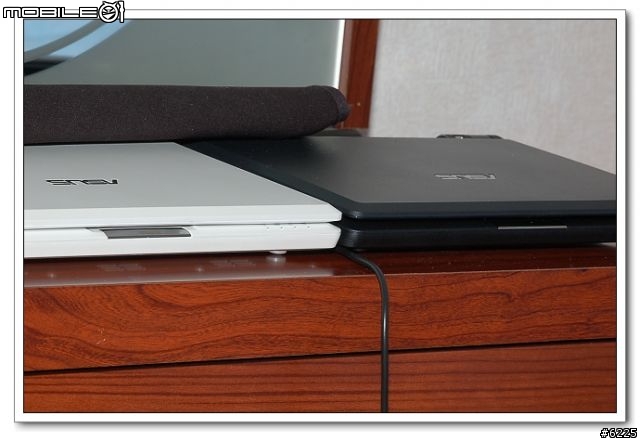

左邊是同事的還是整台原廠，右邊的是自己的已改完，LCD有拆鐡框但並未削殼...

正面再來一張，看起來好像差不多，實際上是有差異的，我並沒有把差異性真正拍出來

視訊版和SURF版差了一千元，但吸引我的反而不是視訊也不是大一點的電池，反而是這個內袋

好了，現在來看看這次準備的材料，USB HUB一樣不變，只是這次我記得在拆之前要拍一下了..

拆箱

藍芽找的是這個，V2.0+EDA

用這個的原因無它，便是看上它薄，我懶的拆了

先上機測一下

再來看一下上次沒拍到的觸控板

以及CONTROLLER

接下來就開始了，先拆USB HUB吧..

解焊之後的樣子

拆下TOUCH SCREEN CONTROLLER並瘦身，老實說，到這裡我沒把握它能不能用，我實在鋸的太醜了

原來的觸控板的線材，我不明白我的為什麼這麼短，不過不重要，我只要一個接頭而已

解焊並換上自己準備的線材

再來就是拆掉這次的主角了

剝皮吧

這裡我只要USB-、USB+，電源還是繼續供應WEB CAM分散一下電源

包上熱縮套

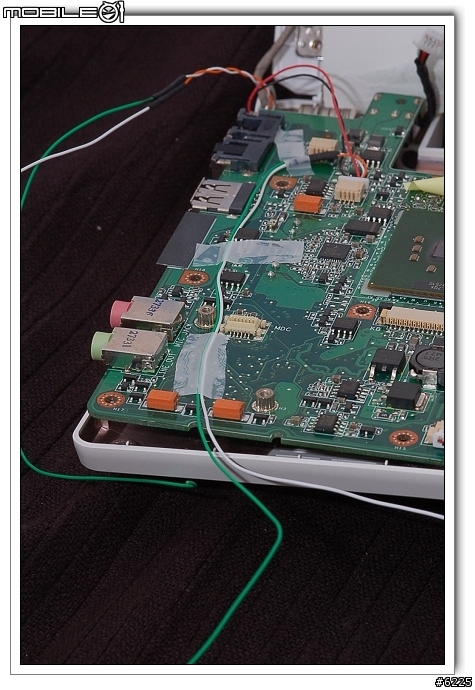

這是電線繞的方式

這裡一樣剪掉這三個卡筍

把CONTROLLER固定好

全部元件接好主機板背面的樣子，藍芽固定在記憶體下方，因為是視訊版，我把第二組MINI PCI-E的位置空下來了

正面

開機測試

裝上前蓋

到這裡全部就算OK了，本來想截一下裝置管理員的圖
不過因為同事裝的是精簡版的XP，並沒有小畫家，我也懶的用其它的抓了，剩下的就算了

最後來兩張合影



謝謝收看
