[分享]舊瓶裝新酒 ASUS M2N CPU、無線網卡昇級

三年前購入的M2N，陸續昇級5400轉硬碟、加一條512MB RAM，Combo 燒錄機
隨著CPU價格越來越低，到了可以入手的價格，在Y拍購入了一顆Dothan 1.8G FSB400 L2=2MB，
順便將無線網卡一併昇級成使用Atheros ar5006xs晶片的Gigabyte GN-WI01HT a/b/g
以下是昇級的過程:
先把網卡換了...

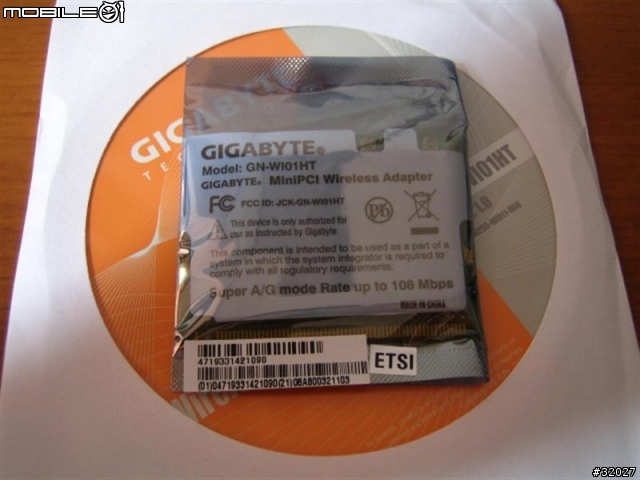

Gigabyte 網卡，使用Atheros ar5006xs晶片，原本是想換Intel 2915 Intel PRO/Wireless a/g/b 或 Intel PRO/Wireless 2200BG，後來發現Atheros晶片過人的收訊能力，就換這張卡囉...比Intel 2915 貴上一倍左右，不過以這張卡的水準應該蠻值得的....

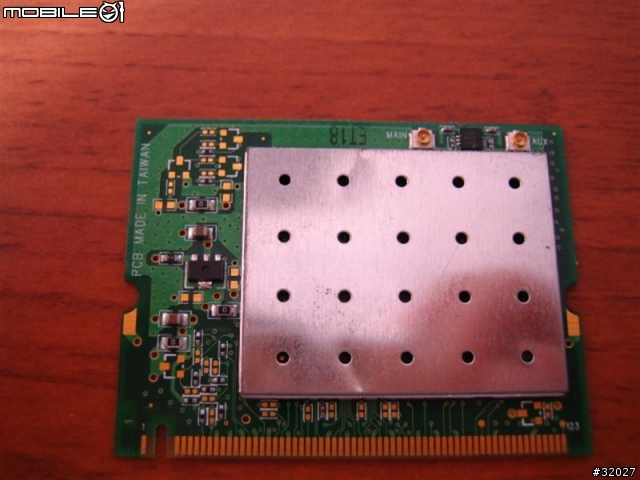

把不必要的外皮剝掉了，以免影響散熱 ，不曉得廠商為什麼要貼這麼大的一張貼紙....

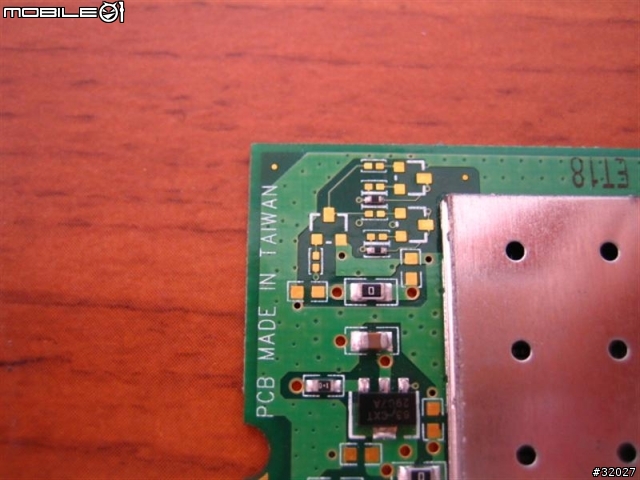

板子是MIT的，不過白色貼紙上印的是MIC....，在中國做加工吧


換卡前的開機畫面...Centrino烏魚子的圖示..聽說換非intel的卡後，烏魚子就會不見，先拍照留念吧..

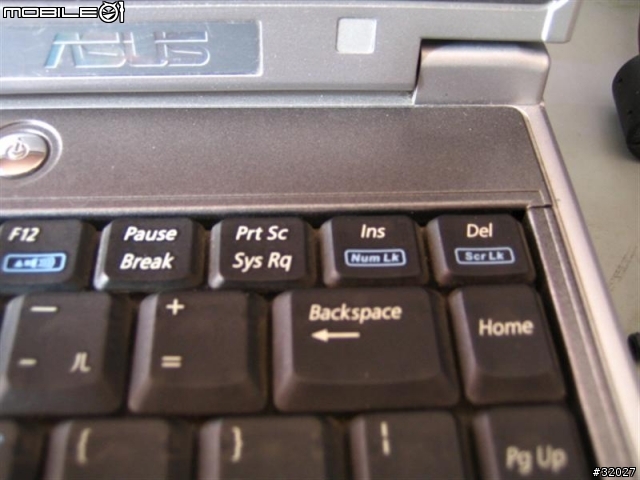

M2N的無線網卡在鍵盤下面...從這裡開始分解....

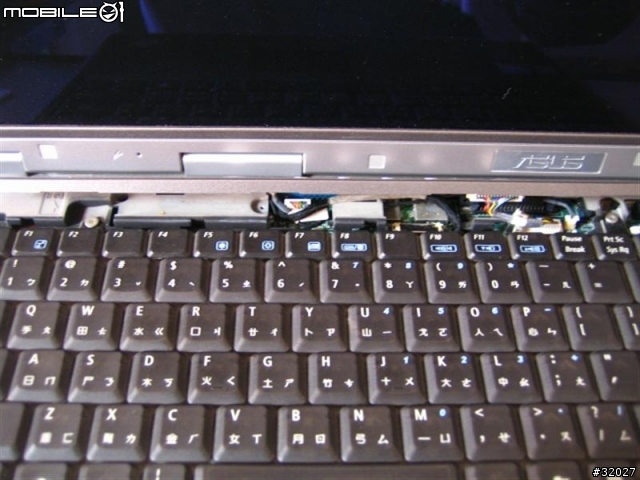

打開面板，鬆開兩個螺絲，把鍵盤往前推就就可以分解了。

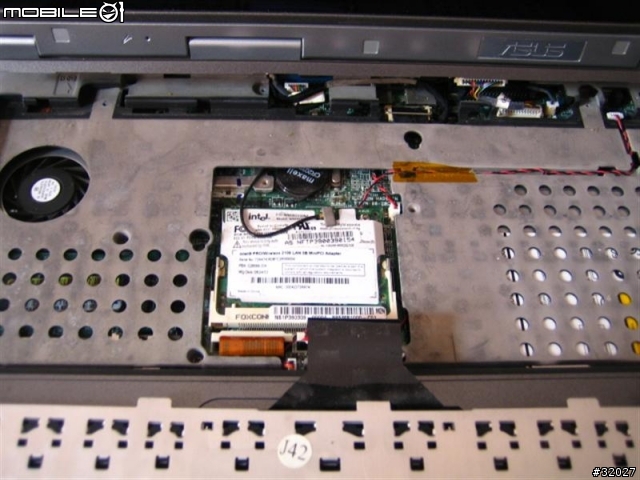

噹噹...無線網卡出現了

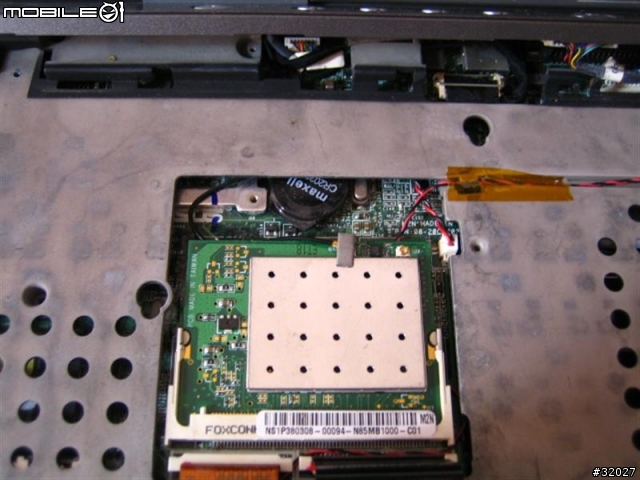

換上新的無線網卡..安裝方式很容易跟換記憶體一樣簡單
天線的部份，直接再接回去就行了。


重新開機...烏魚子果然不見了...

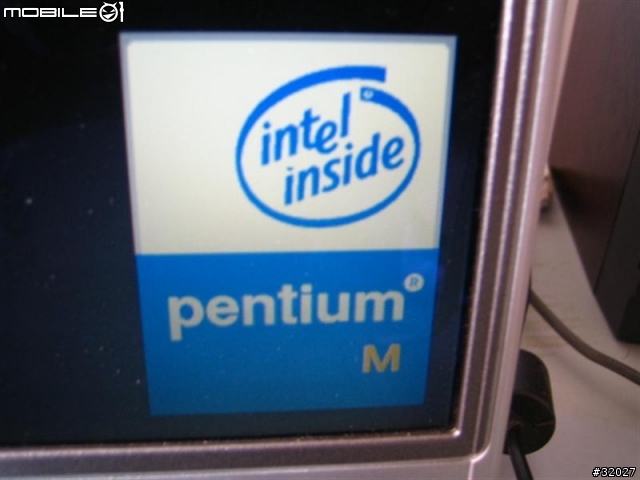

變成Pentium M的圖示..

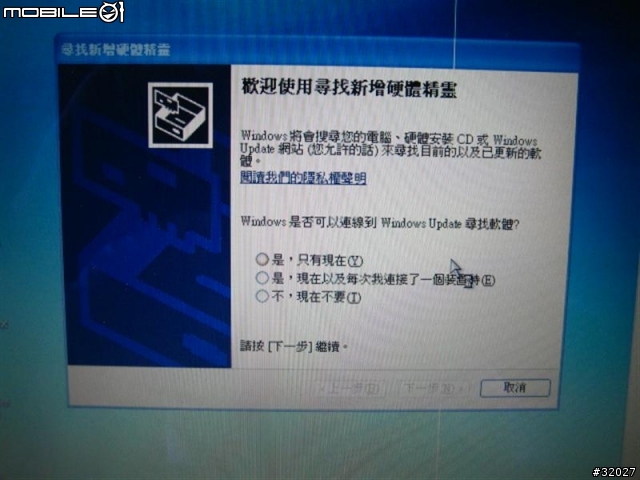

進入Windows..抓到新網卡了...

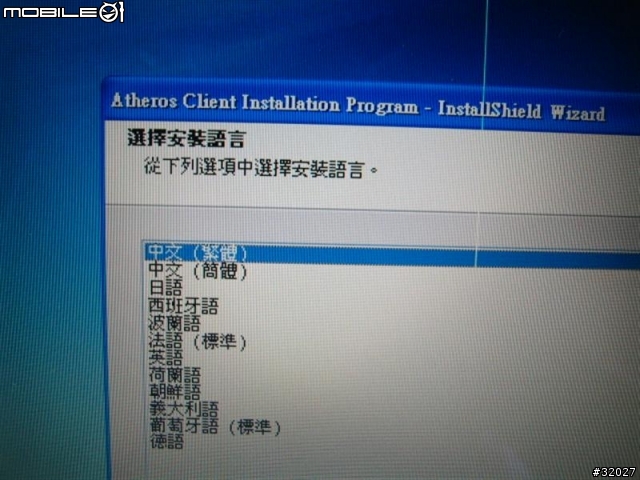

安裝Atheros公版v5驅動程式跟ACU有中文喔，GIGABYTE 原廠沒有中文的Utilite且driver較舊..


安裝完後就可以正常驅動囉，由於家裡沒有無線網路，也沒辦法測試 ...........

接下來是昇級CPU囉...

Pentium M745A 也就是Dothan 1.8G FSB400
原本有考慮直上2G 的，不過後來考量散熱、耗電及價格因素，最後就選擇1.8G 的

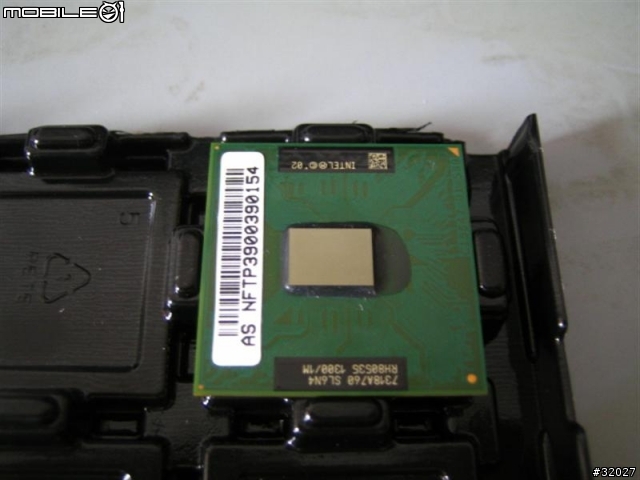

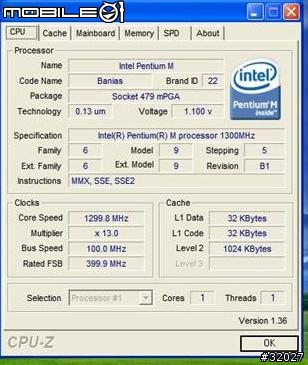

原本的Banias 1.3G..

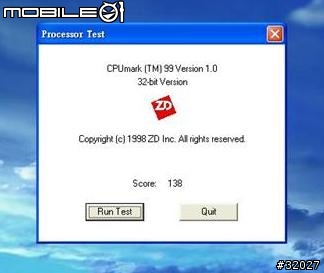

測一下分數..138


Notebook Hardware Control，一套很棒的免費工具，可以針對notebook 各項硬體做微調，用ASUS的機型更要使用，因為細到連風扇轉速都可以控制...
要換上新的CPU，先把針對原本CPU的降電壓功能先Disable 掉

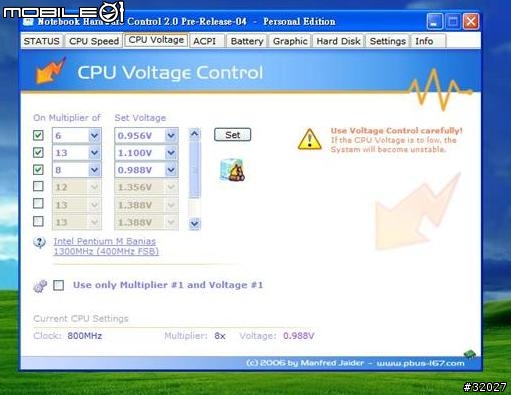

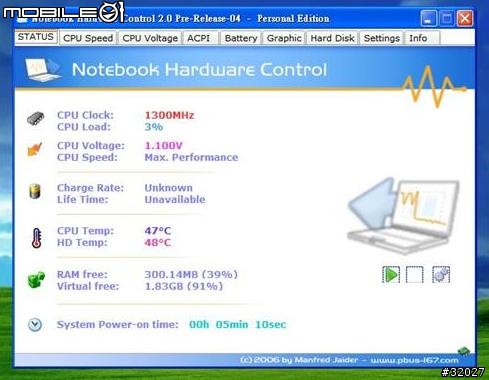

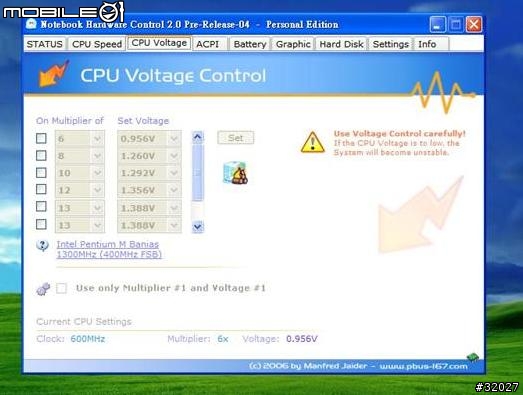

Banias 1.3G 的電壓調整，最低時脈只能到0.956v 最高時脈只能降到1.1v


不過也有些許效果，一般工作都維持在48+-2上下

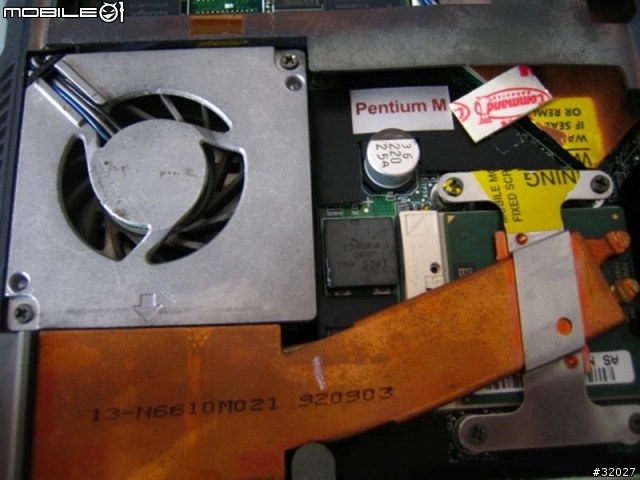

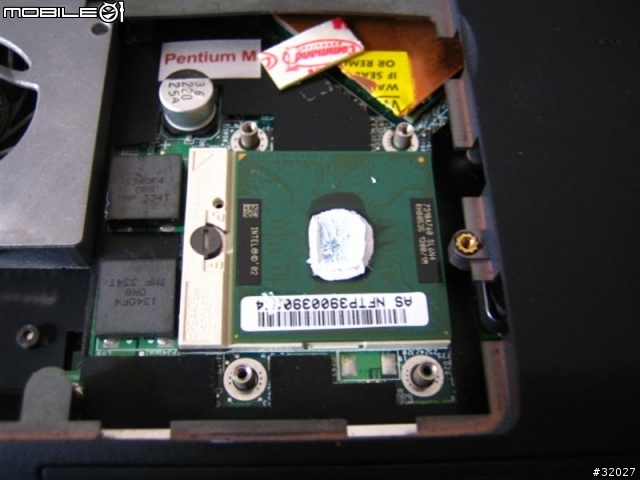

打開底部的面板就可以看到cpu等結構囉..

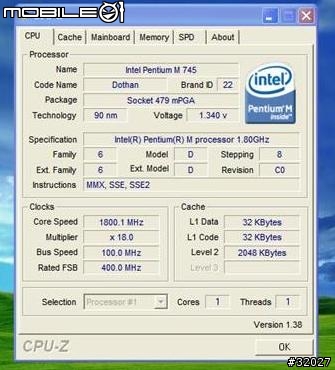

換完後..開機，驗明正身

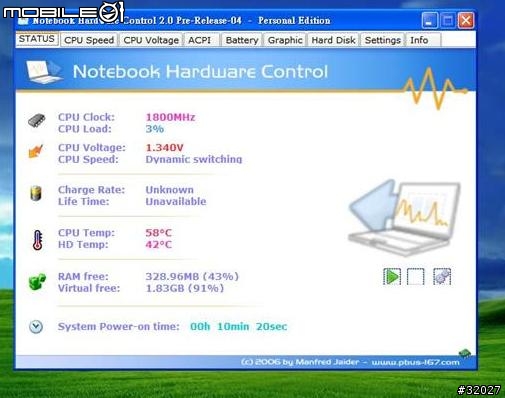

溫度...直飆到58度，操作後溫度在六十幾度...
不過經過降電壓跟動態時脈處理下..一般工作溫度只比原本高出5度左右
這顆體質較好，低時脈電壓可以降到v0.764v，最高時脈v1.1 應該還可以往下壓，不過為了穩定還是設在v1.1左右。

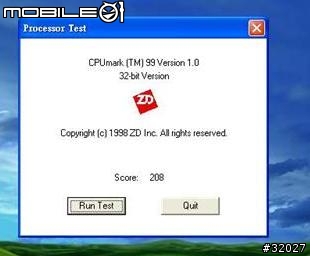

測一下分數 ..208 ，感覺也還好，不過足以應付平常工作用的程式了...

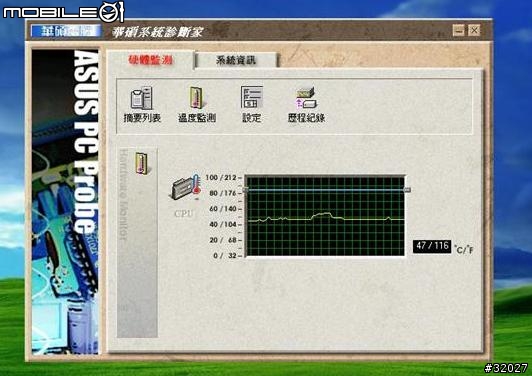

ASUS 監控程式..單純上網時的工作溫度


功成身退的Banias 1.3G...


經過此次的效能提昇..我想這臺電腦還可以再延續其生命，M2N果然是ASUS出過品質最好的一好筆電，使用至今無送修過，也有相當的昇級空間，下次的昇級目標是7K100、1G RAM及DVD燒錄機
