ASUS A6R Celeron M超頻

A6R的背面~

拆開

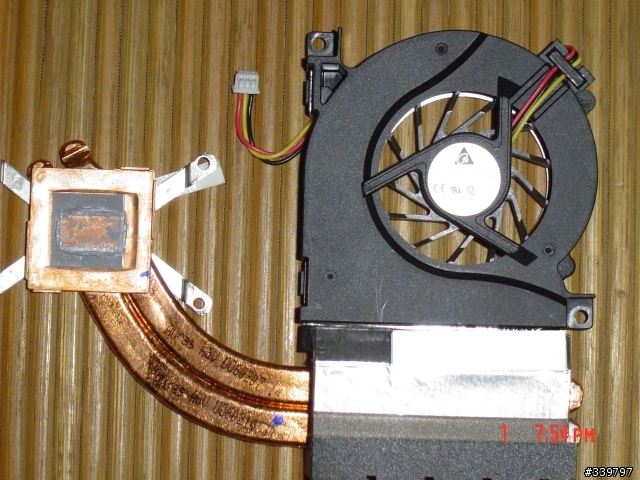

CPU散熱模組

外頻調整Jump，共有1 2 兩個開關
1 2
on on 100外頻
on off 100外頻
off on 133外頻
off off 133外頻

眼尖的觀眾可能發現了，
其實開關1為調整外頻的開關，
而開關2的作用則不明，
有誰知道開關2的作用為何?
CELERON M390 1.7GHZ(100*17) oc 2.26GHZ(133*17)，
經測試於100外頻運作下，
CPU溫度為57~66度，
若為133外頻運作下，
CPU溫度為60~70度，
也就是說CELERON M的溫度取決於其核心電壓1.244V，
當嘗試將操作頻率降為原來的12.5%約566MHZ時，
待機操作溫度仍然維持在57度。

PS：換上PENTIUM M 1.5GHZ(100*15)無法開機，
bios 212版。
