當然,還是先從拆電腦開始嚕!!
紅圈的地方表示要卸下的螺絲~包括硬碟的蓋子和風扇的蓋子!!

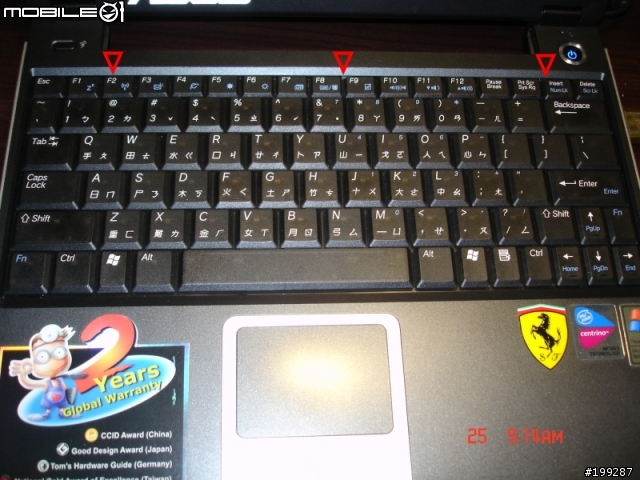

鍵盤沒有螺絲~箭頭下方有卡榫,壓下鍵盤即可取下~~但是別忘記底下有排線!!要將排線拆下鍵盤就和NB脫離嚕!!

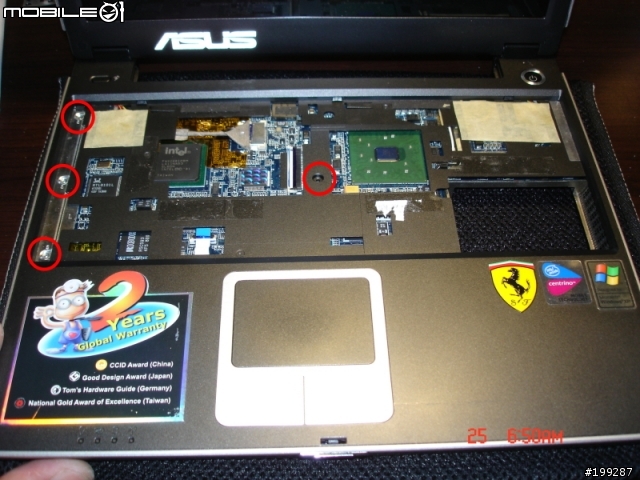

鍵盤拆下後的樣子,圖中的4個紅圈螺絲要卸下喔!!

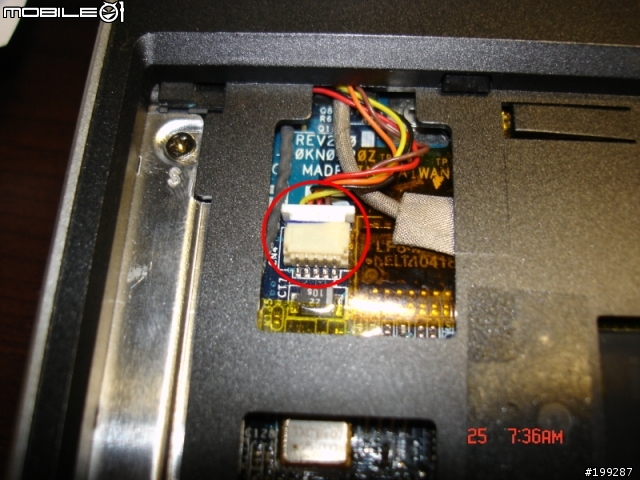

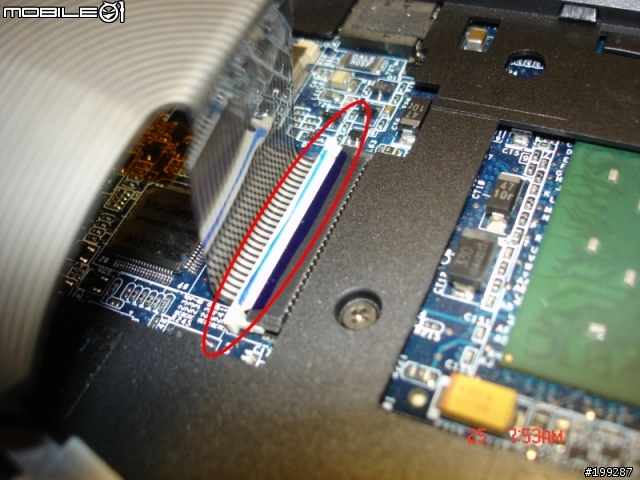

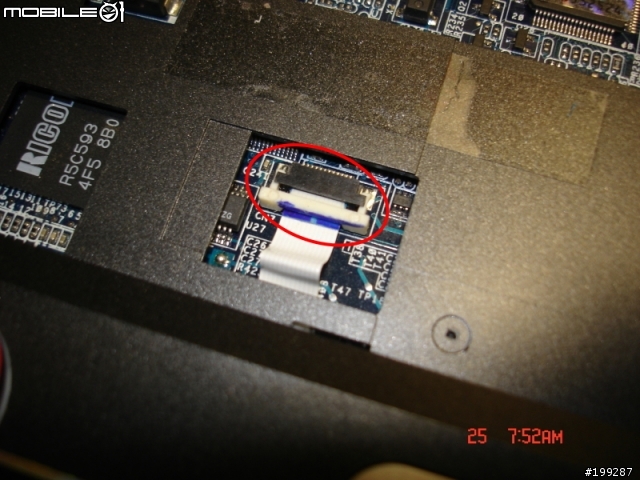

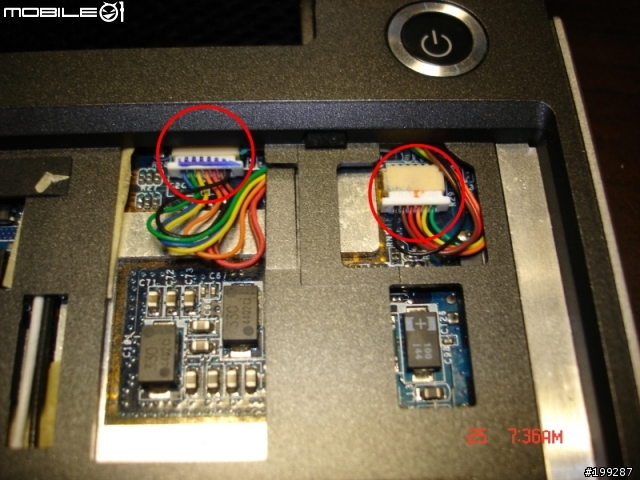

再來將以上的排線拆開,慢工出細活,慢慢來不要急喔!還有一條應該是LCD的排線!就是那條用看起來像金屬網包起來的那條,向左邊慢慢拔除即可!!

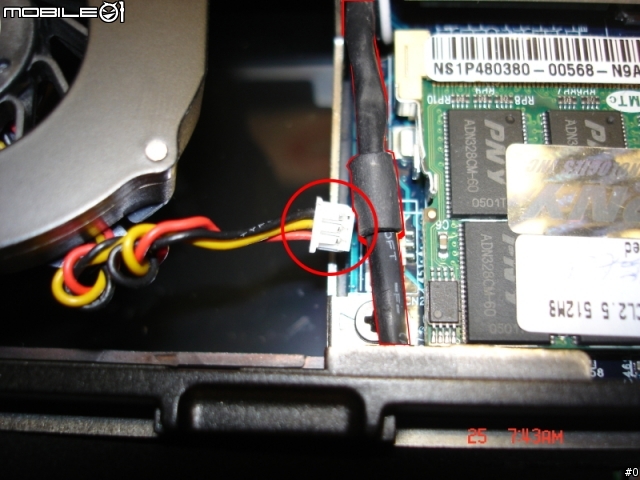

打開風扇蓋子,卸下風扇本體!
首先看到的是CPU啦!別拆他嘿!圈起來的地方將螺絲卸下!!
打開硬碟蓋子,右下角也有一顆螺絲~~拆!!
到了這裡,螢幕和主機板就可以分離嚕!!

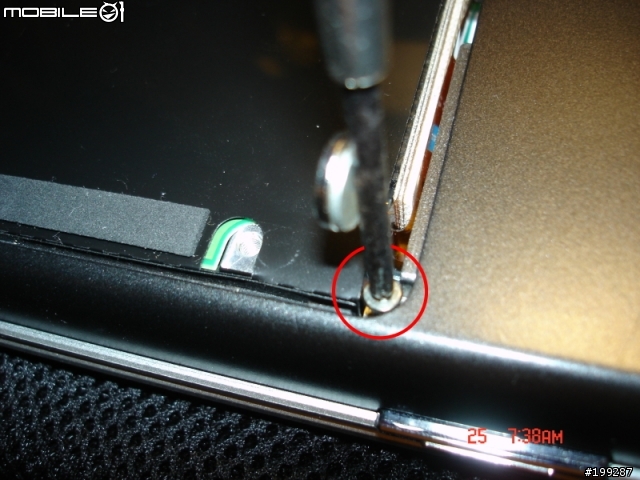

分離時還有一點要注意(忘了說),無線網卡的天線要記得拔掉!!

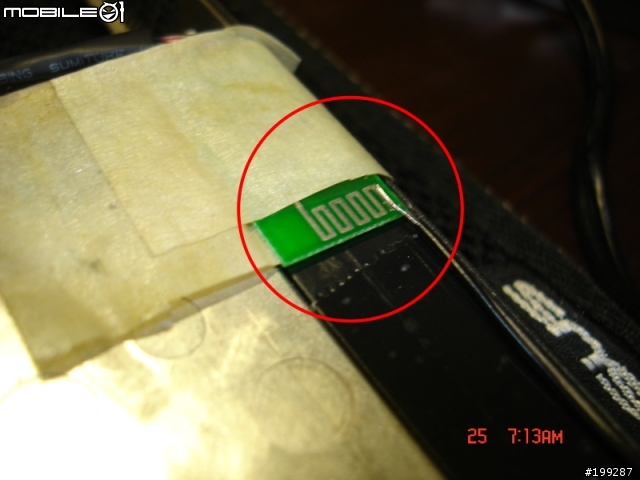

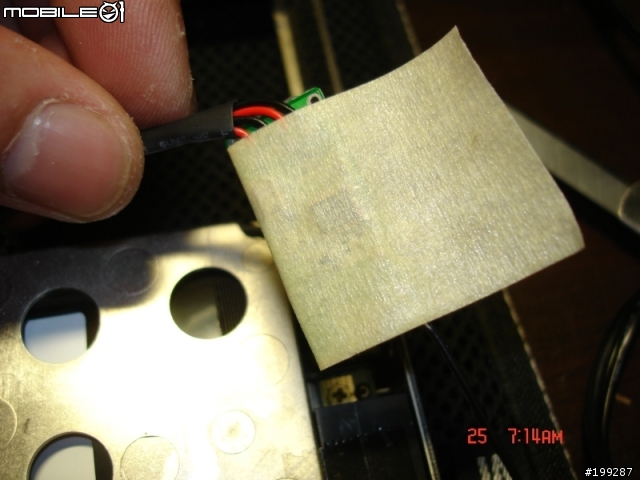

紅圈圈的地方就是我原本藏USB藍芽本體的地方,說真的,空間剛剛好!彷彿是為這個藍芽本體預留的一樣?原本用膠帶包起來了,各位可以想一下我是怎麼牽線的~真是九彎十八拐阿!

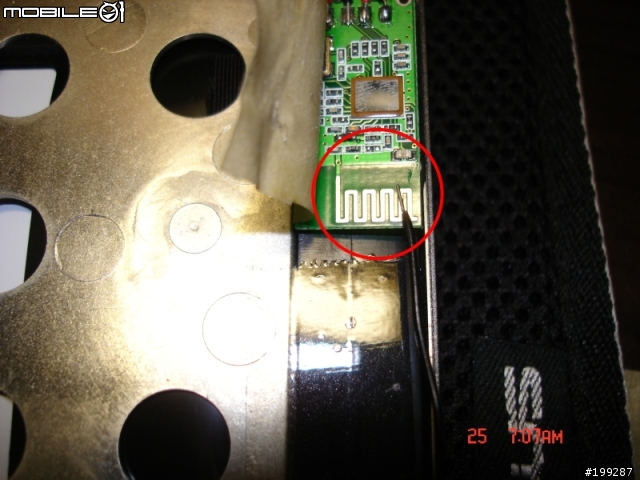

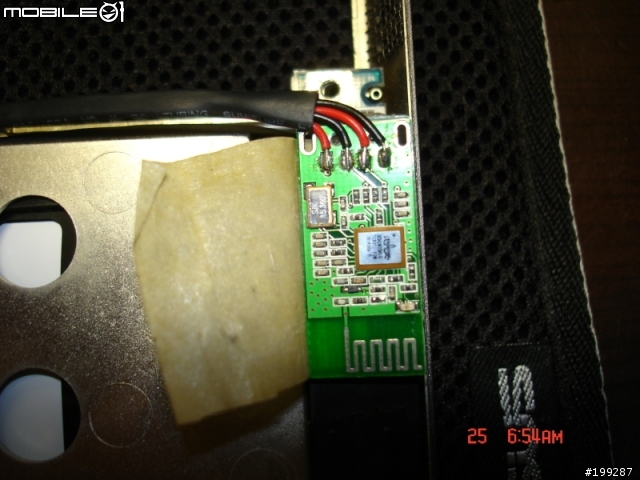

打開原本的膠帶,藍芽本體現身了~本體下方彎曲的印刷就是原本的天線,說真的,就是覺得這樣訊號會不夠強,又讓我拆了一次愛機!!
再來就是製作延長天線!!
將透明膠帶反貼在桌上!!有粘性的地方朝上的啦!

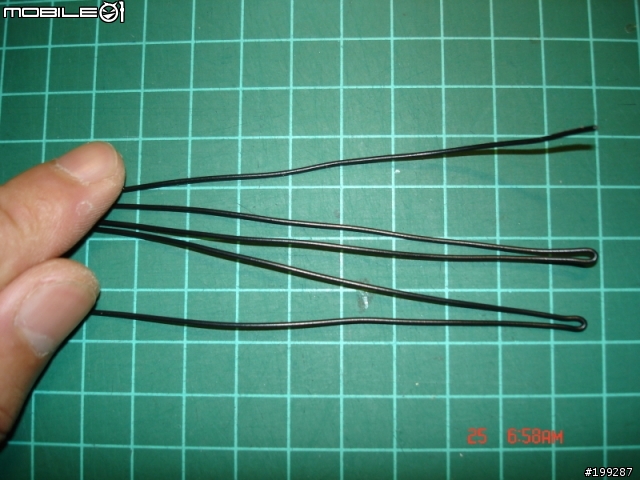

將黑色細電線彎曲4~5折備用!!

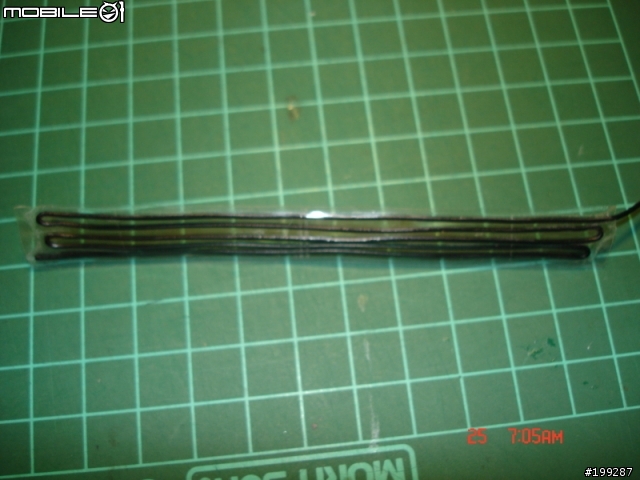

小心排列貼在透明膠帶上,並在用另一片透明膠帶貼上固定,完成圖如上!並將多於膠帶修飾!記得露出一端~準備和藍芽本體焊接!
請小心烙鐵的高熱喔!加點焊油會比較好焊接~!!
完成後再用絕緣膠帶包好!接點的地方不要外露!
延長天線的地方藏在硬碟旁的空間~~嗯嗯~剛剛好!

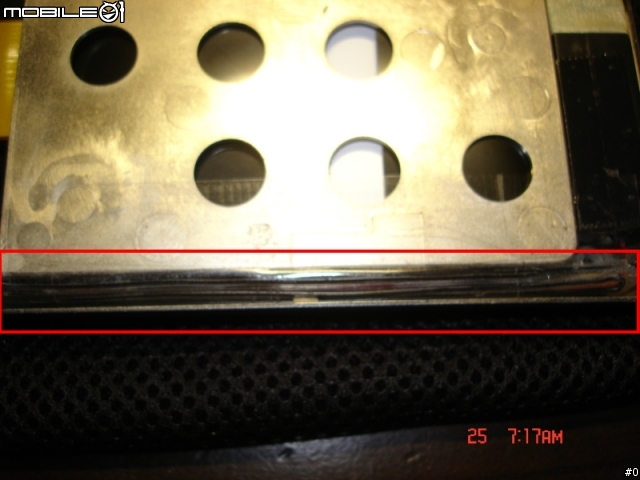

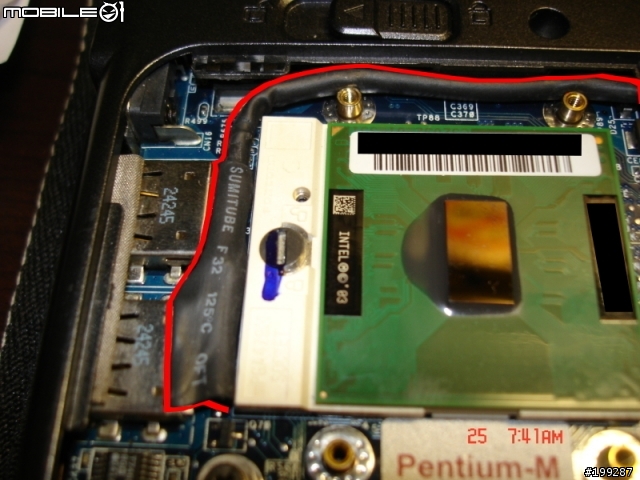

完成後就是復原啦!貼幾張圖看一下線路的跑法,我是連接NB右手邊靠近使用者的那個USB插槽,再用黑色的....那個包電線的我也不知道叫什麼名子??電子材料行有賣,用打火機烤一烤就會縮起來!方便的哩!

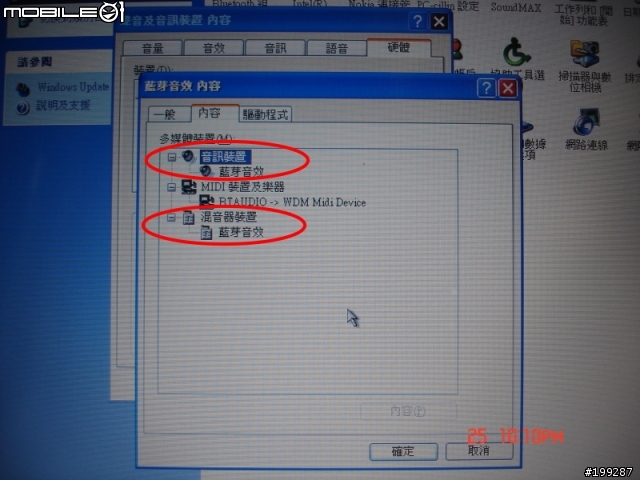

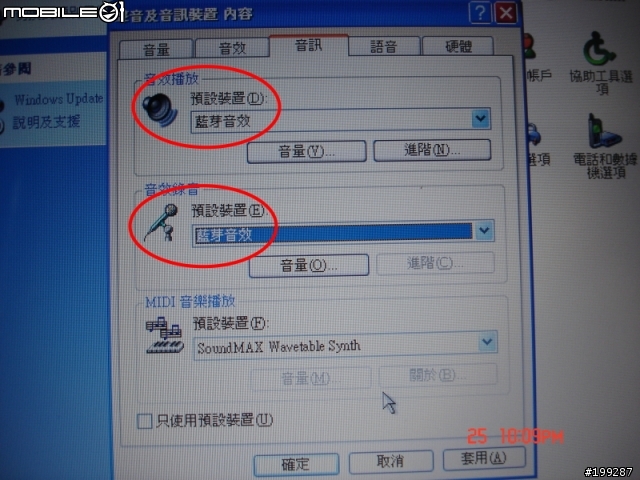

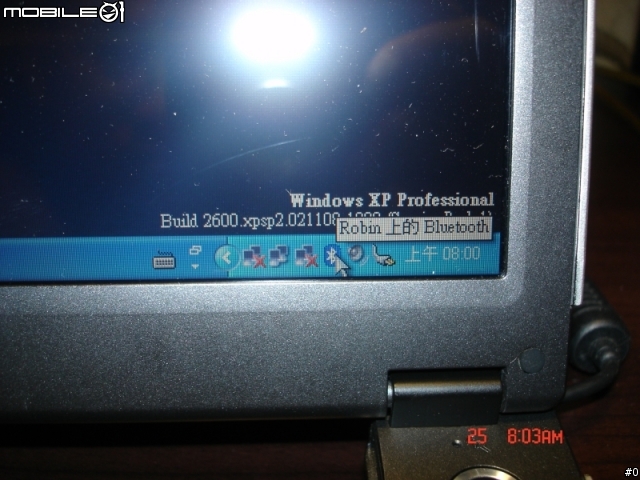

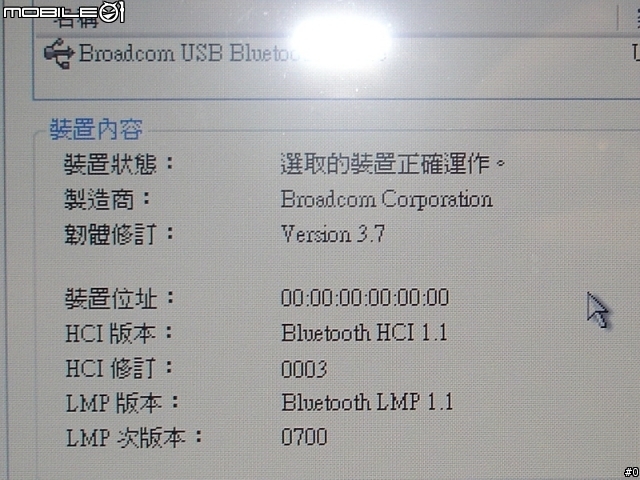

復原後開機,測試是否偵測到藍芽硬體!!嘿嘿!!有嚕!!

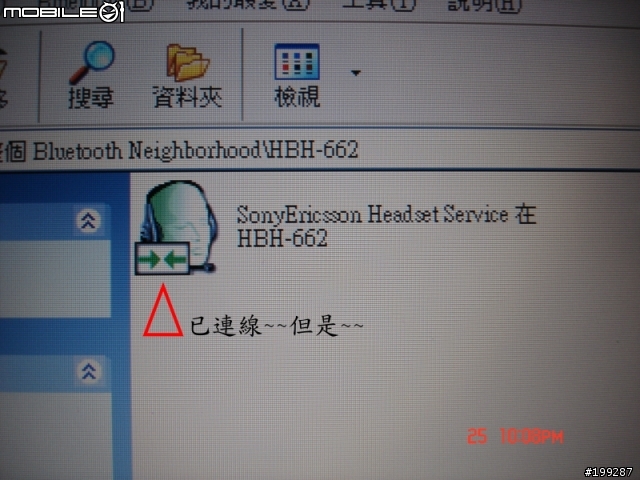

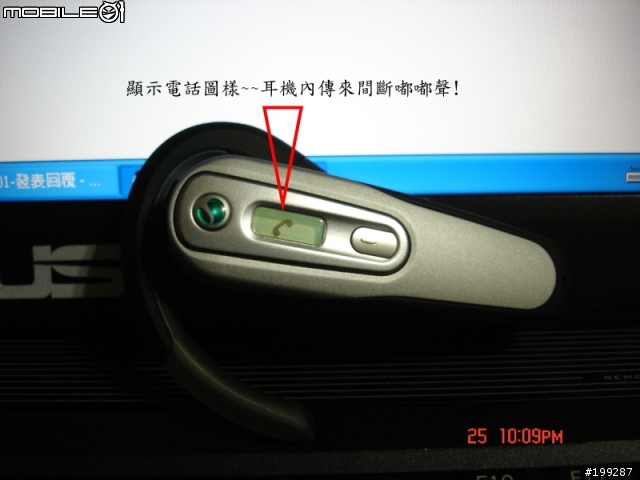

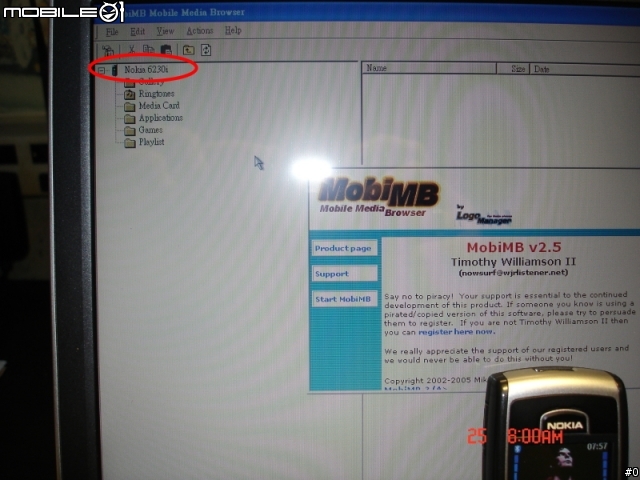

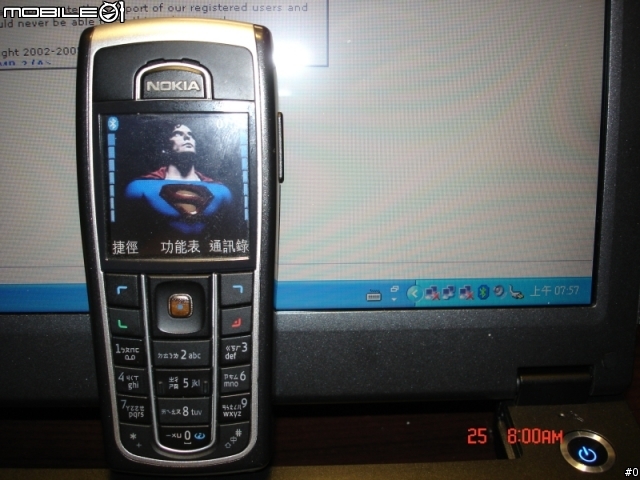

與藍芽手機連結,軟體開起手機內容嚕!!耶耶!!
實地測試距離~其實大概5公尺就和手機斷訊了
不過真的比原本遠多嚕,原本大概1公尺,到底為什麼會這樣哩??有大大可以跟我說嘛??我買的藍芽本體賣家說是2.0的耶?是手機的問題嗎?還是軟體啊?真的搞不懂!以上是我改M5N內建藍芽的分享!其實拆機4~5次了,還滿熟練的了!建議拆的時候不要急,桌子記得清乾淨,工作環境雜物不要太多,螺絲記的分類,用小盒子裝好,少了壹個都很麻煩!至於保固~~不用說一定沒啦~~
如果已經過了保固就可以試試DIY啦~~說真的,不到500元成本,滿足一下虛榮心!大家試試嚕!
