sonozaki wrote:
照理來說控制ic出來...(恕刪)

他指的是USB接頭是五線..其實真的是五線XD

不過看一下控制版的話就可以看到他第三線跟第五線是洗在一起的，
簡單來說就是地線，
多出來的那條線最後會把整條USB線包裹住做抗干擾。

要小心的地方是它的USB是有做過跳線的，
如果要拿線材自己焊接版子跟控制器
要稍微看一下線的變動喔^^~

sonozaki

sonozaki
個人積分：1871分
文章編號：4626759

1871分

42樓

2008-01-10 22:37

KARAS wrote:
他指的是USB接頭是...(恕刪)

可是我跟他拿的都是四線耶= =

網路的資訊看看就好這世道寫手一堆

KARAS

KARAS
個人積分：0分
文章編號：4626772

0分

樓主

2008-01-10 22:38

sonozaki wrote:
你捕的圖似乎顯示出
你的epc蓋不緊耶??
要不要把海棉拿掉試試看 <<<我是這麼做的

我今天有仔細看了一下
右邊插SD卡的地方還真的是翹起來的..
不過上面板的地方都挺緊實的，
就先放著不理他

改天心情好再改吧

謝謝大大建議的啦~^^~

KARAS

KARAS
個人積分：0分
文章編號：4626894

0分

樓主

2008-01-10 22:47

sonozaki wrote:
可是我跟他拿的都是四線耶= =

難道說還有分版本..

被我解體的那條USB連接控制器的線是五線沒錯..
而且還跳過線..
順序不是紅白綠黑..XD

sonozaki

sonozaki
個人積分：1871分
文章編號：4626949

1871分

45樓

2008-01-10 22:50

KARAS wrote:
難道說還有分版本.....(恕刪)

可是依我的經驗

好像是epc的 cam 接頭順序不正常耶

怎麼好像正確的是

紅色,電源5v

白色,-訊號

黑色,+訊號----------------第五線也在這

綠色,接地

網路的資訊看看就好這世道寫手一堆

KARAS

KARAS
個人積分：0分
文章編號：4627134

0分

樓主

2008-01-10 23:05

sonozaki wrote:
可是依我的經驗好像是...(恕刪)

沒唷大大..
CAM的是正常的..
可以隨便拿一條USB線來解剖，順序應該都是紅白綠黑，也就是5V,-,+,接地
也可以隨便找塊主機板上的USB擴充槽來看..依序也是5V,-,+,接地。

但是版子送的那條USB在跟版子連接端的地方接腳是黑紅黑綠白，
也就是說它的順序跟要接在CAM接腳上面的有些不一致。

我想癥結應該是在，
如果是把這塊IC版藏在肚子的可能比較沒有問題，不會去破壞它的插槽，
因為我想把他藏在左側喇叭位置，
如果不把控制IC上面的兩個母插槽破壞掉改用焊點方式來做的話，
上面的外盒會被兩個母插槽弄的很肥，因為他們的高度比螢幕還高XD。

所以破壞掉控制IC插槽地方的時候記得先看一下線的順序..
這樣就不會錯嚕^^~

srv0915

srv0915
個人積分：5分
文章編號：4627587

5分

47樓

2008-01-10 23:38

來到了mobile01 當然是要有圖有真相

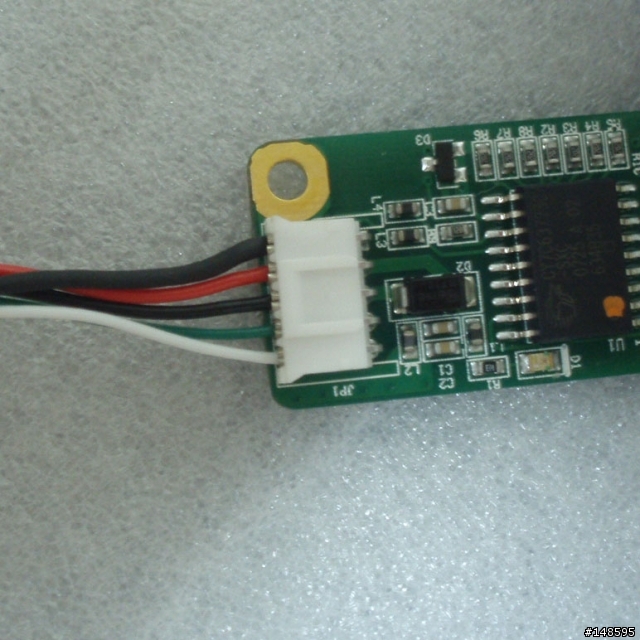

正面圖可以看到由上而下是黑紅黑綠白

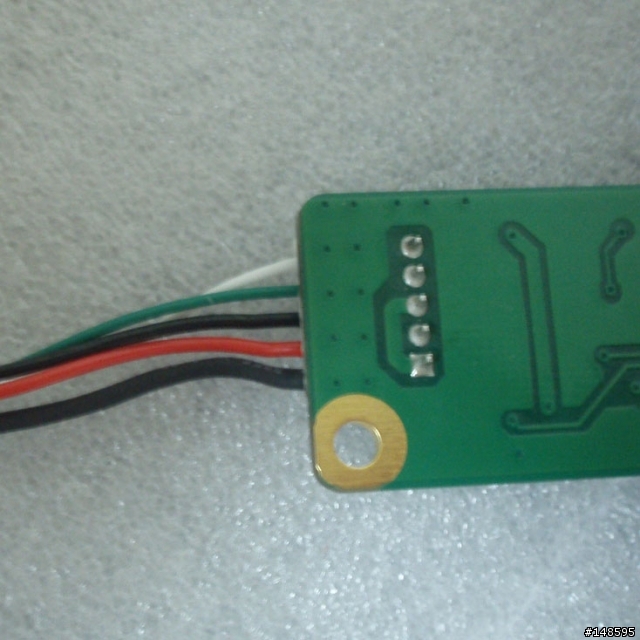

反面圖

真的是5條啦~~

正面最上面那條較粗

我想問的是是不是那條不用接其他4條就是照著一般USB的線路紅(v) 白(-) 綠(+) 黑(G)

這麼接就好了呢???

請有經驗的大大幫我解答一下萬分感謝

KARAS

KARAS
個人積分：0分
文章編號：4627661

0分

樓主

2008-01-10 23:43

srv0915 wrote:
來到了mobile0...(恕刪)

第三條跟第五條黑線擇一線接就可以嚕..
因為在控制IC版上兩條線是有洗版洗在同一線的..
不過還是用第三條接吧，
第五條外面那條比較粗是因為妳把它解體以後他會變成很多條線包裹住整條USB線..

或者不要分解這條USB線，直接拿單心線從反面焊出來接搞不好比較好定位..
因為我覺得這線有點軟XD....

srv0915

srv0915
個人積分：5分
文章編號：4627847

5分

49樓

2008-01-10 23:57

KARAS wrote:
第三條跟第五條黑線擇...(恕刪)

原來如此~~!

謝謝大大的說明所以我把那條最粗的黑線剪了也沒關係

其他4條就照著顏色接上usb的4條線就好了~~

sonozaki

sonozaki
個人積分：1871分
文章編號：4627866

1871分

50樓

2008-01-10 23:59

KARAS wrote:
第三條跟第五條黑線擇...(恕刪)

還有千萬不可以拿pci-e的那邊來改

除了電力問題外

最大的就是他會讓機子故障

之前我改過好幾台就是用pci-e改

結過就發生常常硬碟消失 <<<根本開不了機
