下面是介紹ASUS L3C/S的螢幕拆解及天線架設...

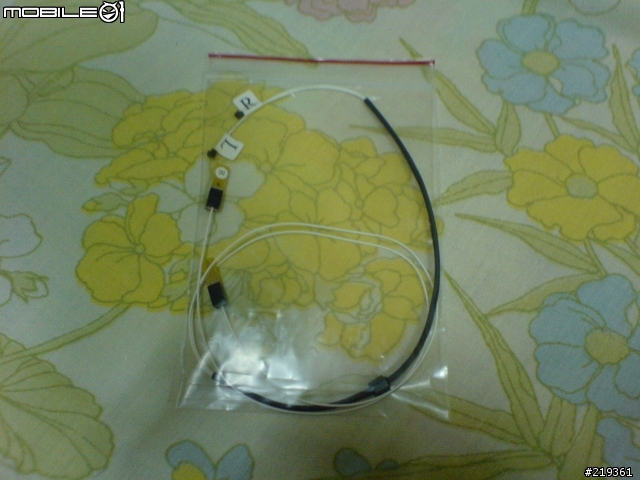

主角之一天線

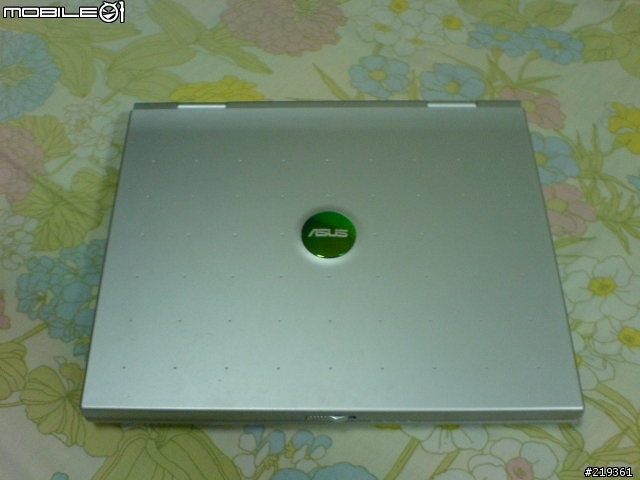

主角之二ASUS L3C/S

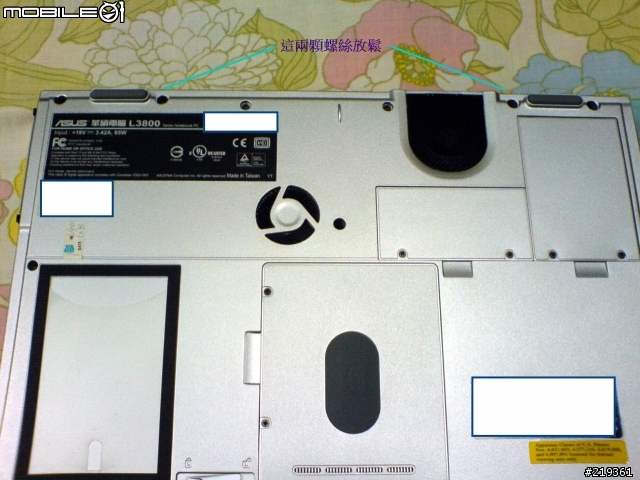

先把NB背面所指示的兩顆螺絲鬆開

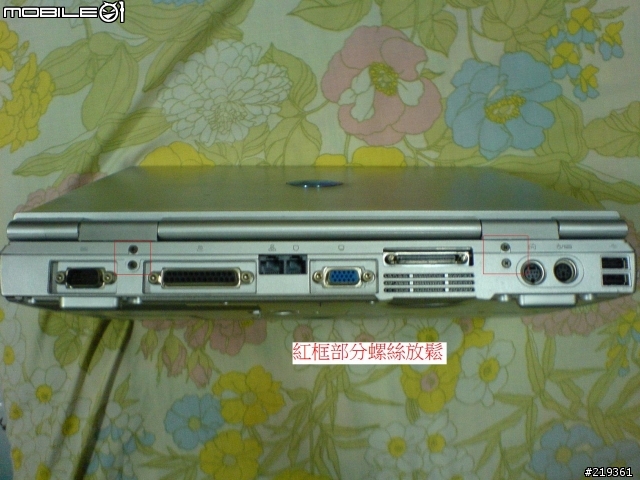

再把側面紅框部分的螺絲鬆開

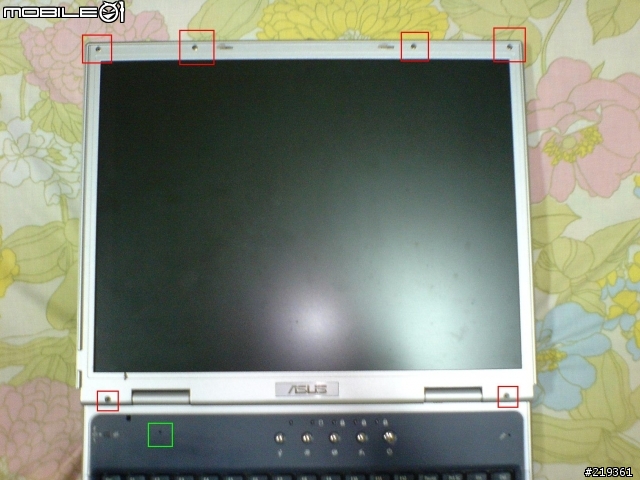

NB打開也是把紅框部分的螺絲鬆開,這邊的螺絲都是有東西遮蔽的要先移除才能放鬆
綠框部分則是拿針之類的東西插入,再把這塊面板往左推就可以拆下來了

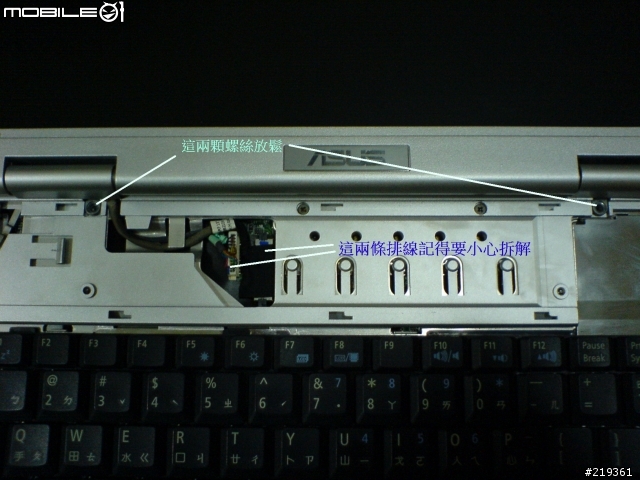

拆下後就可以看到排線也是依照圖上指示鬆開螺絲,排線部份則是要小心白色接頭那條
那條的線是是細線所以要小心...

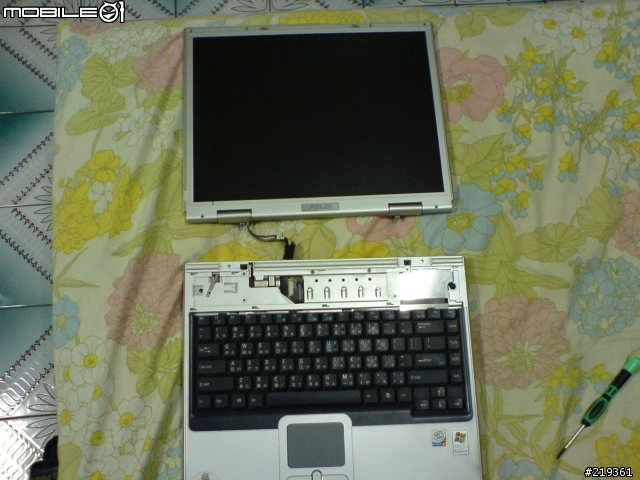

一上述部分螺絲拆完後就可依把螢幕跟主機分離啦...

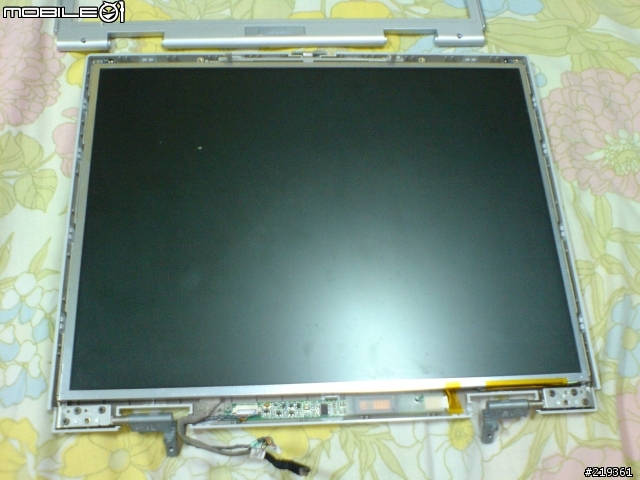

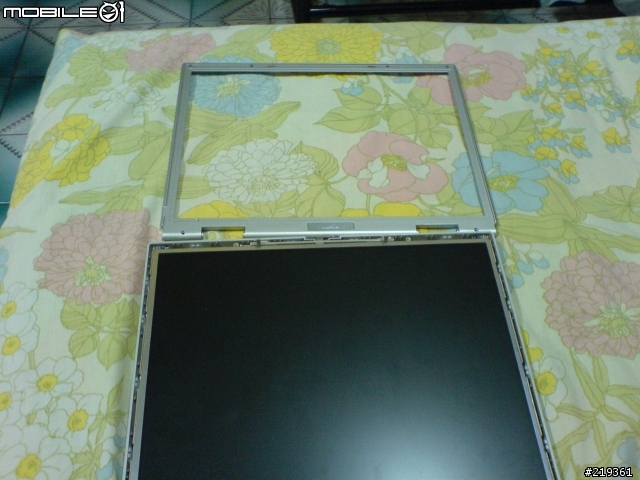

再來就是把框從螢幕分開,這部分也是要小心框是很薄很脆弱的

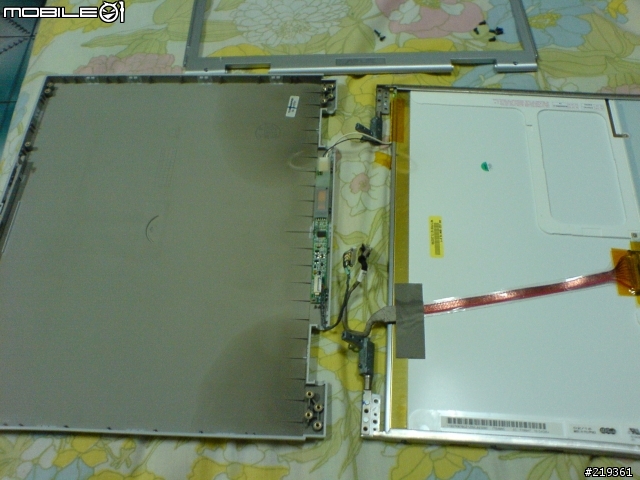

拆下來後,沿著邊邊的螺絲全部鬆掉
就可以把面板拆下來了,之後再把天線找是當的位置架設上去

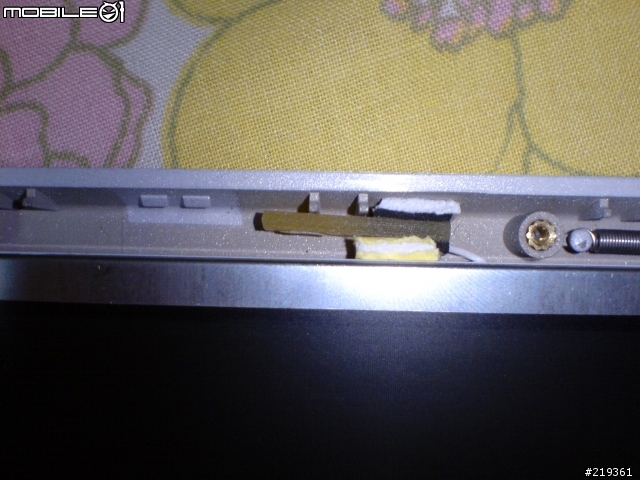

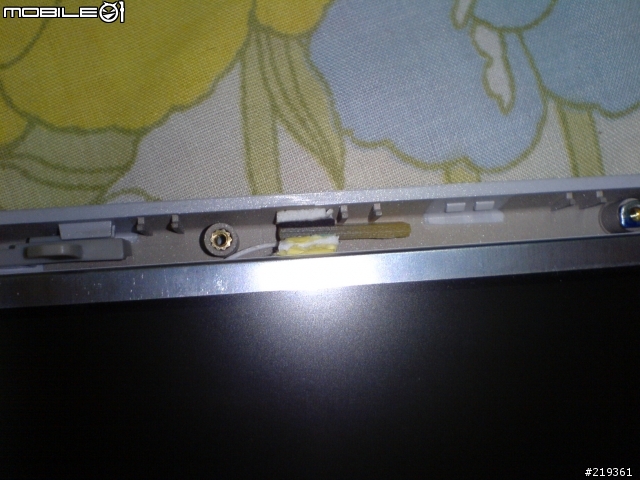

我是架在螢幕頂端上面2張圖示完工後的左.右邊,不架2側是因為沒啥空間可以裝...

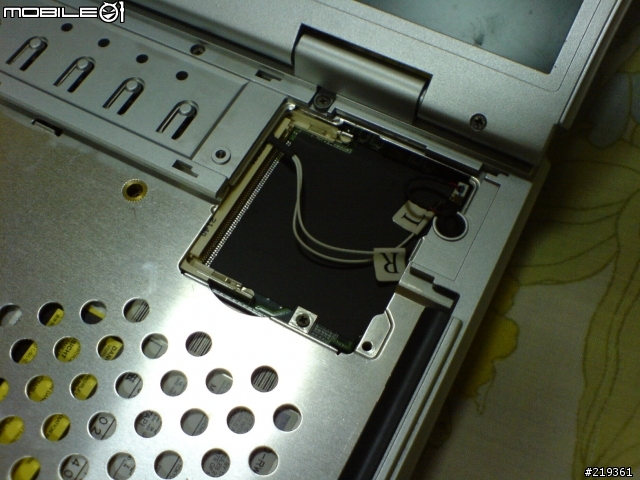

這張是我把背面螺絲全鬆開還有鍵盤下看的到的螺絲鬆開後所整理架設後的...
無線網卡是買 技嘉GN-WI01HT這張,2張小朋友出走

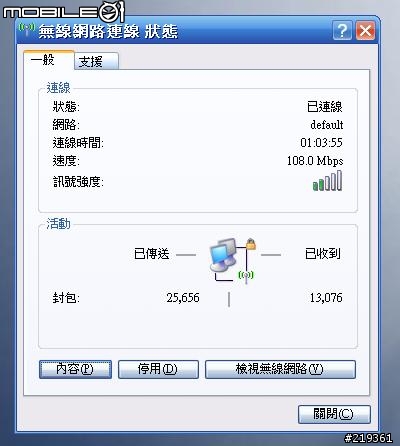

這張是NB放在3樓房間上網收訊的情形,AP是放在2樓...
基本上就是這樣拆解,沒照很多相片但我個人是認為上面這些夠用來講解了...大概吧
