[分享] 期待已久的觸控螢幕套件-Aim Easy to Touch

　最近新的EEEPC隨著Intel Atom處理器的腳步，從900跨到901、1000H與1000。但是新版本的熱朝，仍然改變不小許多人對於最早版本- 701的喜愛，除了價錢之外，最讓人入迷就是硬體改裝啦！其中非常值得去注意的，就是觸控面板的改裝了，這方便性，不是未用過的人可體會的，特別像是這種小螢幕上的操作作業。因此也看到版上不少網友改過觸控螢幕。
　這次因為Mobile01的熱潮，讓我拿到一個好用的觸控套件，希望這篇分享文可以回饋Mobile01的大大們，還有付出最多的design529大，因為一直由他幫我們向設計公司討論，才有今天這樣高的完成品。由於小弟我第一次發分享文，寫的不好或哪些地方有違版規，麻煩說一下。

首先…其怪，怎麼一開始就有01的疊疊樂勒，因為接著就只能疊螢幕啦

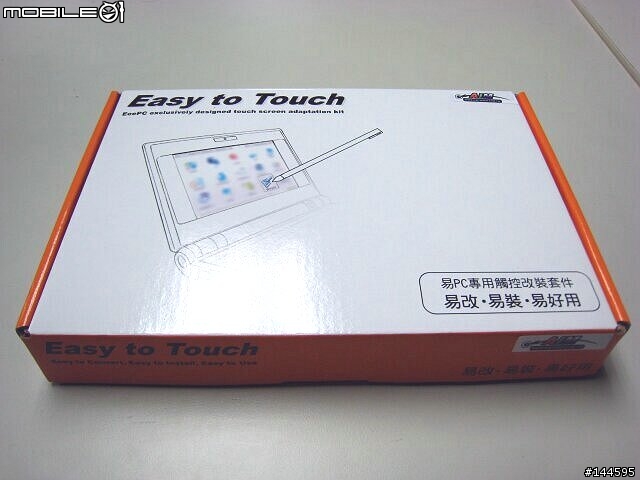

把EEEPC拿起來就是要介紹的東西了，看到Easy to Touch和那張圖，也不難想到是觸控面版吧！

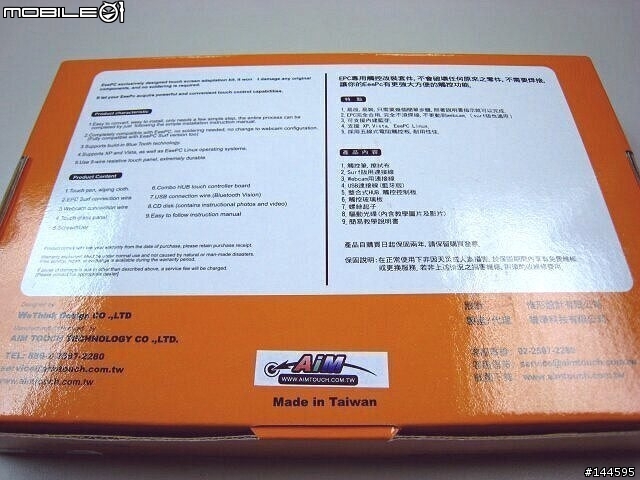

盒子背面可以看到這是由惟形設計公司設計與瞄準科技製造的產品(抱歉有些反光)。



打開蓋子並且把紙看光碟拿走後，東西就全在裡面啦！



海棉下面是玻璃的觸控板，請務必要小心！

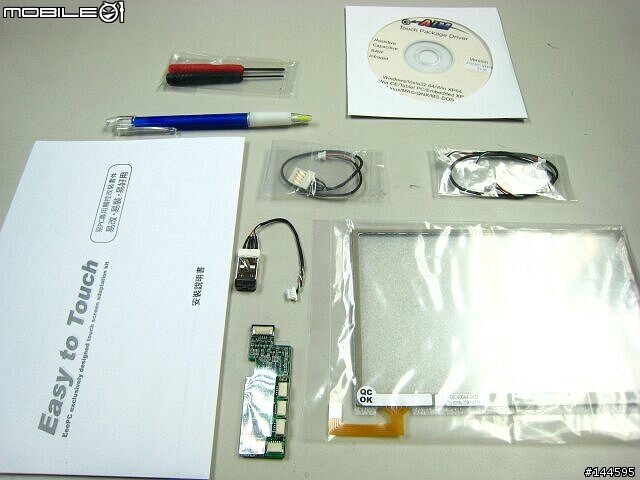

全部藍芽版的配件，有螺絲起子、觸控筆、安裝光碟、說明書、USB線、藍芽、控制器、觸控面板。因為這是直接拿到的，所以可能有一些東西沒在裡面，01上的大大如果有買到，可能會有其他東西。



說明書用彩色的，真是很少看到，不過有更重要的，就是他有Linux驅動程式，在Linux上可以使用。

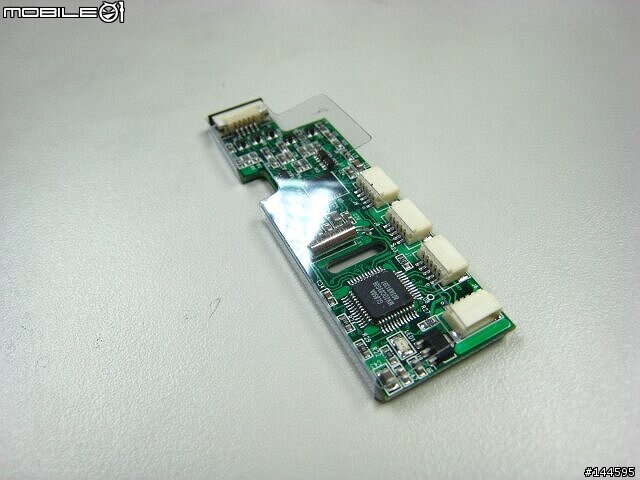

這是控制晶片與USB Hub整合在一起的控制器，應該有注意到反光的部份吧，
為了防止新手失誤造成短路，在控制器上有一片塑膠保護，所以新手也不用害怕啦！可想到他們在設計上的細心。



既然是藍芽版，當然還要有藍芽配件啦。

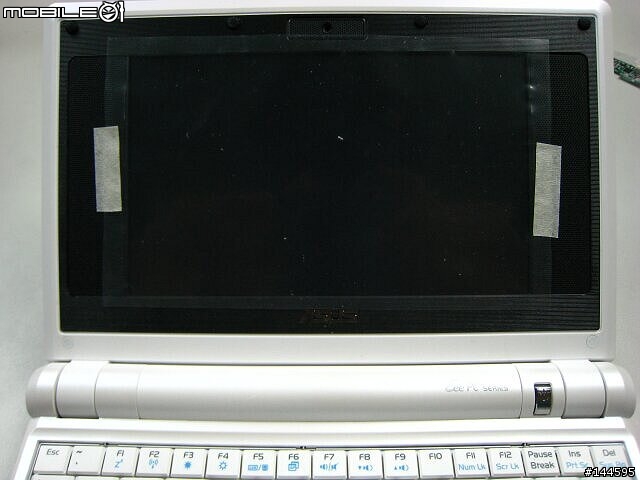

這是我用了幾個月的EEEPC 701，上面的保護膜被我同學唸了好幾次，就為了等這配件出來，這是解開封印的時候了。拆之前記得先移除所有電源，電池和SD卡等周邊。



螢幕周圍有許多用墊子蓋上的螺絲，要先把墊子搬開，圖上是用他附的一字起，但建議用指甲或牙線棒尖的那頭等等軟一點的東西會比較不傷機子。共六個螺絲，全部都要拆。



拆完螺絲後，裡面有一些扣具，我們從右測中間用指甲出點力氣壓下去，然後扳開，這是最好拆的地方。其他扣具就延這開縫去找，碰到再用指甲壓下去開。另外，內側靠螢幕的兩旁也有扣具，最後從外側出力扳開就好



這是視訊的線，把線先拔起來。(surf版沒有這部份)



這是這次的主要物品之一 – 觸控面板。他與一般的有些不同，特別的是他是五線式的，靈敏度比一般四線式好。當然，也會比較貴，所以套件整個成本就比較高了。另外，當你不小心把五線式的面板用裂了，他仍然可以既續使用，就算是裂開的地方，也可以正常感應。這點我敢保証！



先把控制器裝上，扣具輕輕扳開後，插入排線再扣起。



清一清螢幕，除了用擦拭布擦，我還準備了秘密武器。

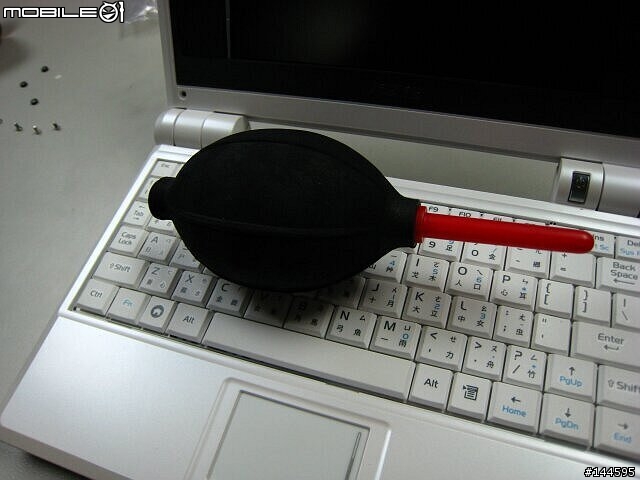

就是吹氣球啦！！很好用的東西，之後安裝入塵，也只要吹一下就ok。



安裝進去的過程…我沒空拍，所以只能借說明書的圖了，觸控板背面是防滑膠帶，所以裝上時先不用再意有沒有對的很精準，一些誤差等最後要把上蓋裝回時，先輕壓上蓋，從正面輕壓螢幕來移動調整就好了。



控制器果然特別設計過，凹槽等東西都符合，左側喇叭以下剛好可以整個放入。



剛剛從webcom拆下的線繞回來插到控制器最上面的port，接著拿出盒子裡給的線從控制器左上的port接回webcom，原先的黃色膠帶貼到新的線上了。(surf版有另一條較長的線，從主機板接回最上面的port，請詳看說明書。)



接著就把藍芽裝上了，左邊的線我有用膠帶把他們固定，藍芽的部分當盒子蓋上時會自動固定。



接著就可以直接蓋上蓋啦，記得上蓋前先把觸控板的保護膜撕掉。

可是我手比較賤，要求多給我一條USB線做壞事(其他網友如果沒有先別計較啦)，所以以下行為會破壞保固的，也不在套件廠商的保固範圍，所以別輕易嘗試。另外，如果有打算這樣做的，請先拆下蓋的部份再拆上蓋，並且觸控螢幕先不急著裝上，另外，螢幕也要小心，不要被刮傷和壓破，別像我為了照顧說明書，拆這邊時螢幕那邊沒固定的東西還跑來跑去的。

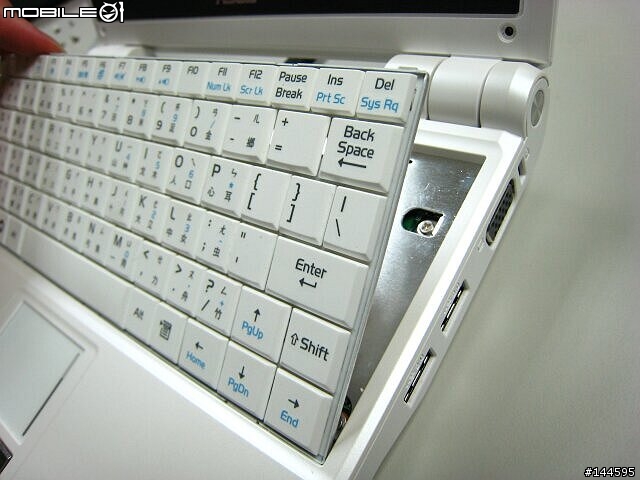

先把鍵盤拆開…



螺絲拔一拔，背面的也是，鍵盤下原先有保固貼紙。

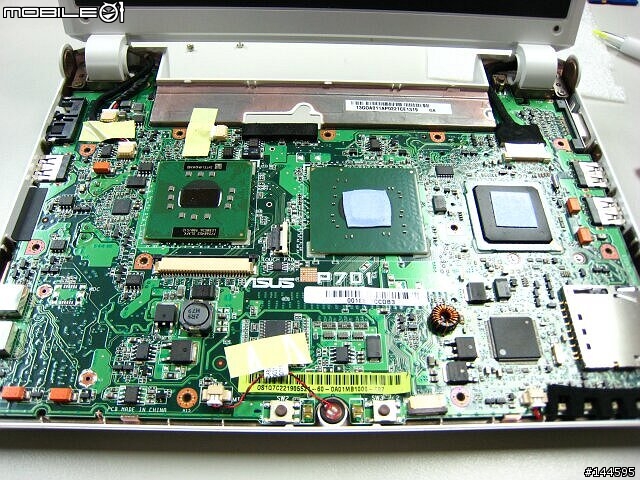

把鍵盤那塊拿起來…主機版就出現啦，不過這塊很不好拔，很多扣具，第一次拔的一定要非常小心，網路上有一些教人拔的，可自行去找。

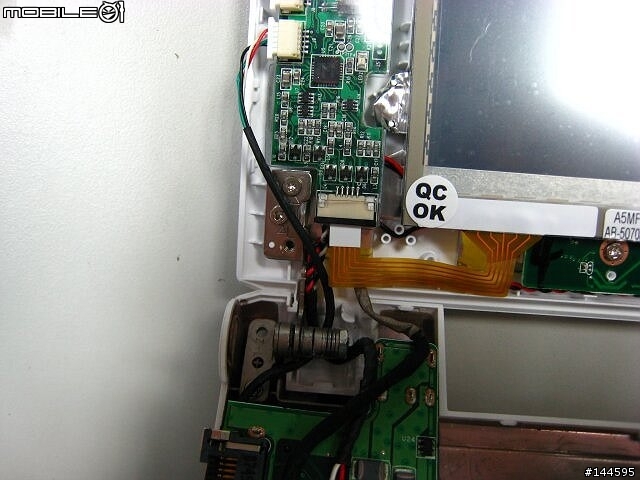

先把USB線的小頭從左軸的左邊繞上去。



如果是先拆下蓋的，這時可以裝上控制器和觸控螢幕，然後把USB線接到控制器最後的一個port，整體看起來像這樣。



然後先把上蓋合上並鎖一鎖，避免亂跑。

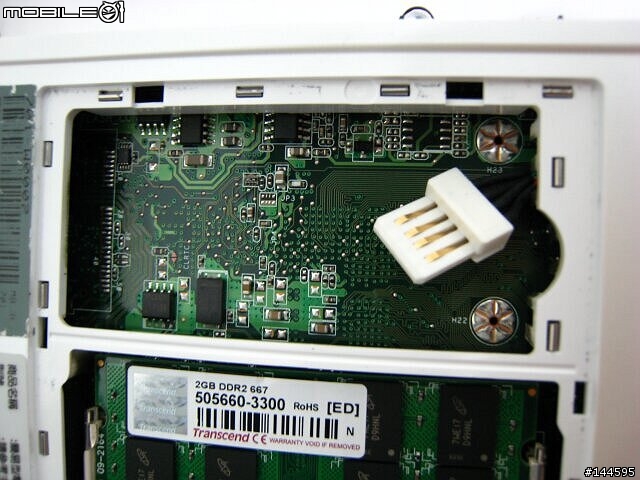

主機板下方，這是我USB走的線。剛好到被閹割的mini PCI-express的地方。

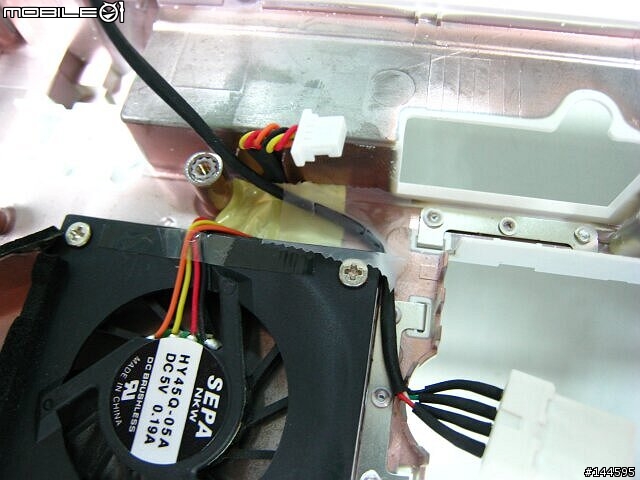

裝回去啦！！最後USB的樣子，試過裝SDHC讀卡機，可正常使用，但是受限於讀卡機，沒想像中的好用，所以打算裝其他東西了…只是目前想不到，可能會加個風扇吧，要注意的是USB提供的電量有限，務必小心使用。

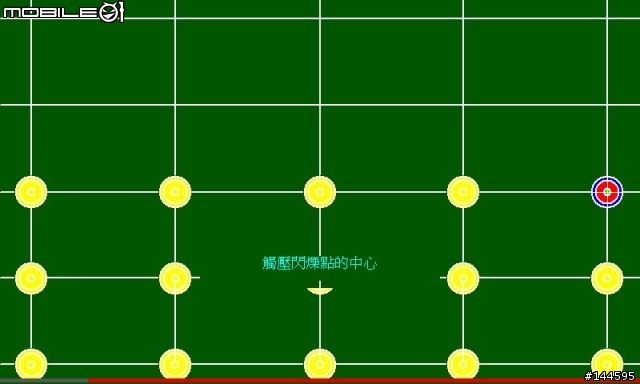

把軟體裝一裝，其中有一個定位程式，定位一下，點的中心要點個1,2秒，每次點都會有嗶嗶的提示聲。



還有觸控繪畫的測試程式，但明明反應很快，卻每次離下一個筆畫都要稍微停一下再點，不知是不是故意的。

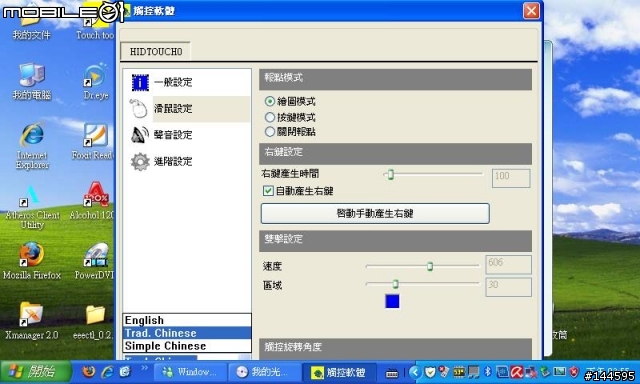

程式裡可以控制開啟文件夾的感應速度，左下有一個語言選項，可能會被工具列蓋到。



如果按著一點久一點，會有滑鼠右鍵的功能。

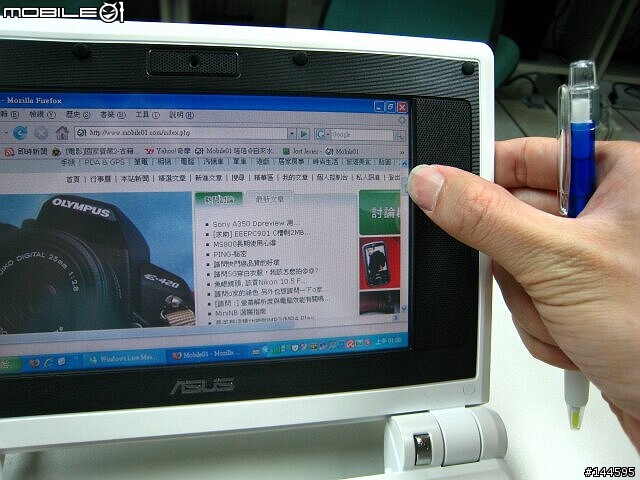

用筆不神奇，用手試試。這是用指甲移動網頁旁的捲軸。整體反應還蠻好的，輕輕碰就有反應。因為是霧面，用手壓還不會有指紋產生。但建議還是盡量用觸控筆，減少破壞螢幕的機會。

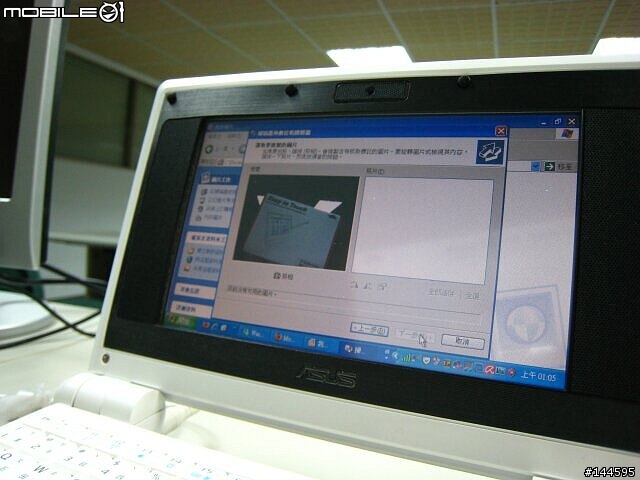

Webcam正常



藍芽正常（利用藍芽連手機的3G網路）


linux…還沒試。給版上的大大發揮吧！

優點：1.用五線式的觸控面板感應佳。
　　　2.整合式控制器，減少許多空間。
　　　3.不易沾指紋。
　　　4.簡單安裝，新手只要大膽一點，半小時可完成，熟的話十幾分鐘能搞定。
　　　5.支援linux。

缺點：1.價錢稍微偏高。
　　　2.控制器會有些溫度，但還在可接受範圍。

結論：
　改裝跟土炮是不一樣的事。土炮就是把現有的東西不能裝也想辦法讓他裝上，就算裝上了，可能也會有其他問題。但是改裝就不同，有一個規畫好的成品來加強原先的設計，因為規劃好，所以相對比較不會有不合或失敗的情形發生。整個套件改裝過程其實很Easy，很符合EEE的原則。很多地方幫使用者處理掉很多問題，公司真的為這產品下了很多功夫，其中還包括了重新設計電路，用較好的零件，如何改裝比較方便快速，重新寫linux所對應的程式和驅動…等等。所以多花了很多時間來開發。但也因為用心，所以個人覺得貴一些些也值得。

　另外XP本身雖然有驅動程式，但是建議還是要把光碟的東西裝一裝，修正定位的位置，並調教一些東西，不然像我一開始試，光一個文件夾就點好幾下才起來，一問之下才知道這開啟速度要從光碟裡的程式去調，XP裡面無法設定。並且還有一些功能在裡面。

　還有一件事，螺絲不要鎖太緊，也不要覺得比原先鼓就大力去壓觸控板的邊緣，等防滑膠帶疲乏些，自然會消下去些。說明書也請仔細看一次。

　至於surf版本的使用者，我這邊好像沒詳細的安裝說明書，所以不能正確說明如何安裝，但是依拆機的經驗，surf版建議請他們幫忙安裝。當然了，自己嘗試也ok。

901是有小消息會出更好的東西，不過還是得看大家澎不澎場了。
