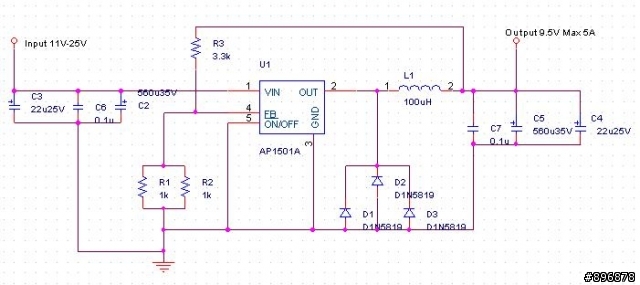

R1,R2 可以用一顆500歐姆的電組代替
輸入只能到25V 是因為用的電容只能到25V, 如果換掉最大能到40V
電路板底片, 因為線路簡單, 所以直接拿膠布貼一貼

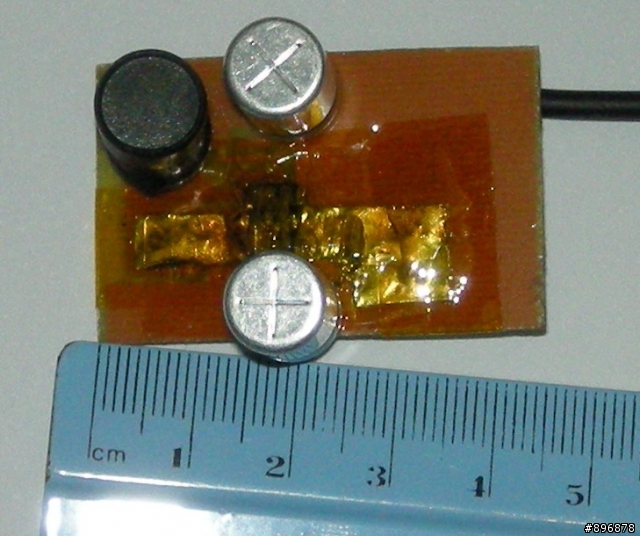

成品

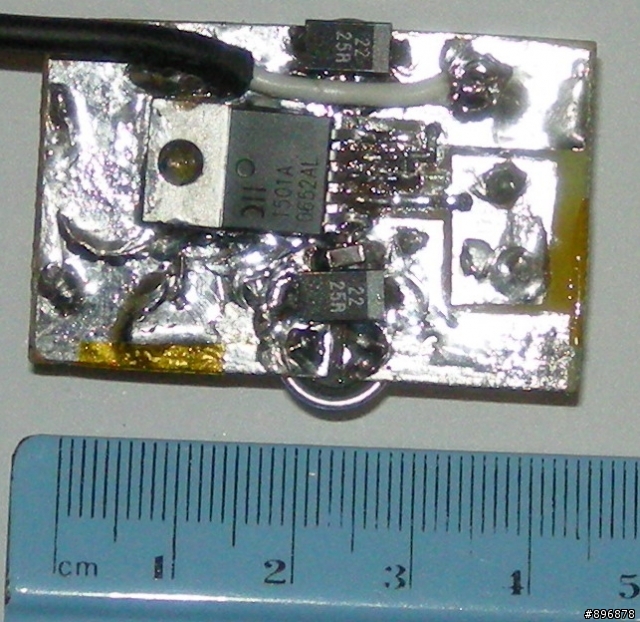

背面
上電12 V, IC上的溫度16度(室溫)

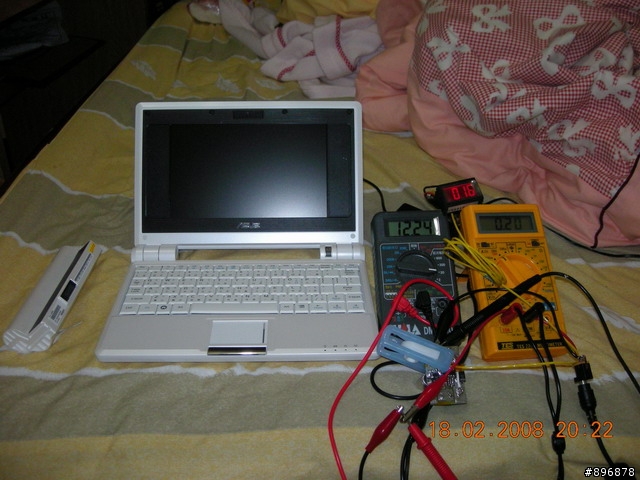

將輸出插入PC,耗電200mA(因為我有改USB HUB,Bluetooth 及 8G USB Flash).

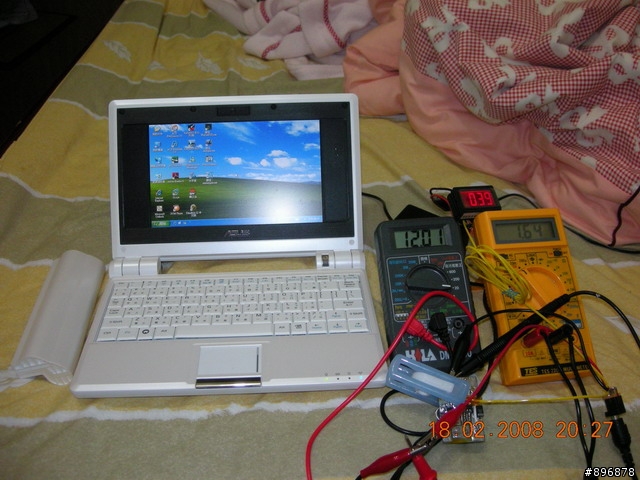

開機, 耗電1.64A, 溫度上升到39度
換上筆電用變壓器19V

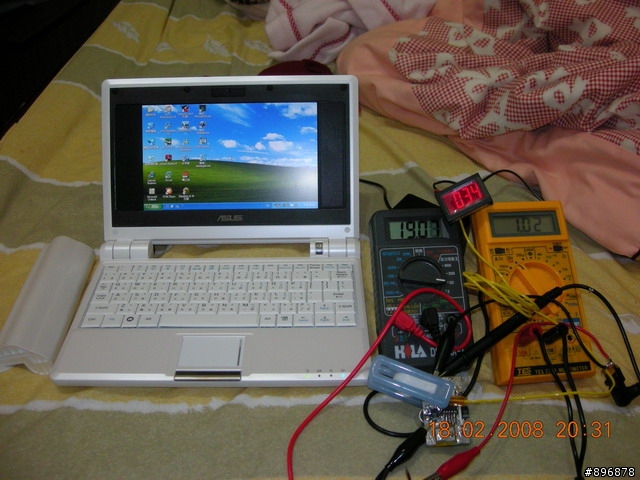

開機耗電約1.02A

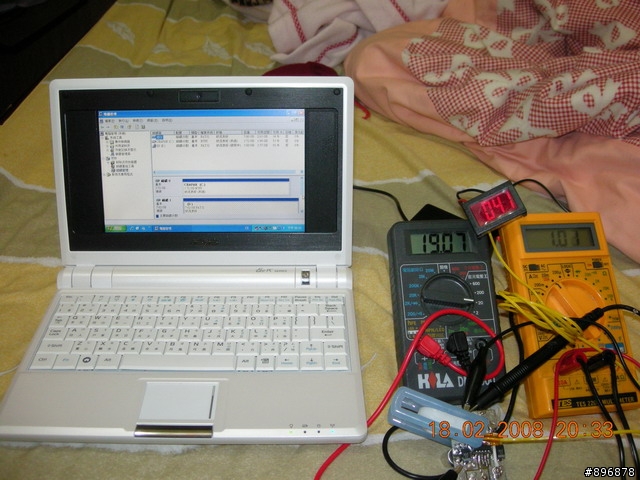

開機3分鐘後, 溫度到達41度
這個小東西簡單好用,可以裝在車上, 或是用在外接電池上
輸入電壓越高, 耗的電流越低, 我算過效率大概有90%
有興趣的自己DIY 吧!
