[Eee PC] 2 x 16GB 行動碟 + USB Hub + 藍芽改裝

先小廣告一下.....

Eee PC 中文改裝資訊站, 歡迎所有 Eee PC 的愛好者, 無論是使用上問題, 改裝, 設定, 都歡迎來參與.
http://EeeMod.net

回歸主題

我有考慮過使用 1.8" 的 4200rpm 60G 硬碟, 但是我想了很久很久 (真的很久), 裝 1.8" 下去真的有好處嗎? 我主要是跟 Flash Drive 行動碟兩個之間在決擇. 後來我考量了幾點: 1. 電力, 2. 空間, 3. 速度, 4. 耐震度, 我決定, 使用 Flash Drive. 因為 Flash Drive 的容量成長速度之快, 隨之的效應就是越來越便宜, 容量越來越大. 所以我選擇了兩個寫入與讀取速度非常不錯的 Corsair 海盜牌 Voyager 16GB Flash Drive. 經過各種測試報告出現, 容量越大的隨身碟, 讀取寫入速度隨之下降. 所以說, 16GB 的 Voyager 要比 8GB 的 Voyager 還要慢, 約慢個 30% 左右. 不過, 我現在想要的是容量, 速度其次, 所以就無所謂了.


兩隻 Corsair Voyager 16GB Flash Drive


馬上脫衣服

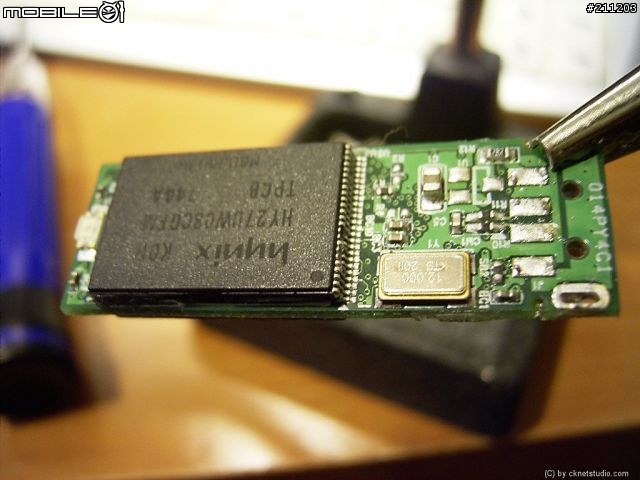

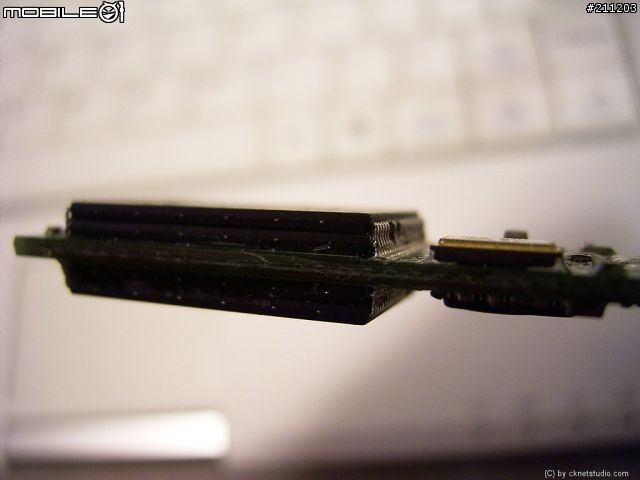

由側面可以看的出來...... 顆粒是用疊的!!! 所以說是 4GB 疊 2 再雙面 = 16GB?

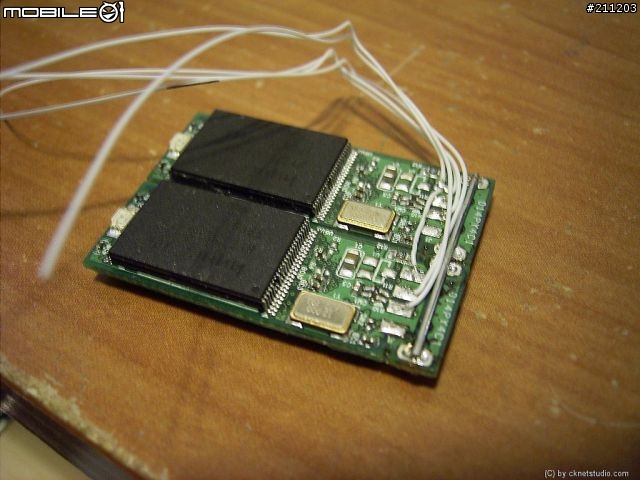

經過許多配置於 Eee PC 內部的考慮後, 決定將兩片隨身碟平行固定, 用一根謎樣金屬棒焊接固定

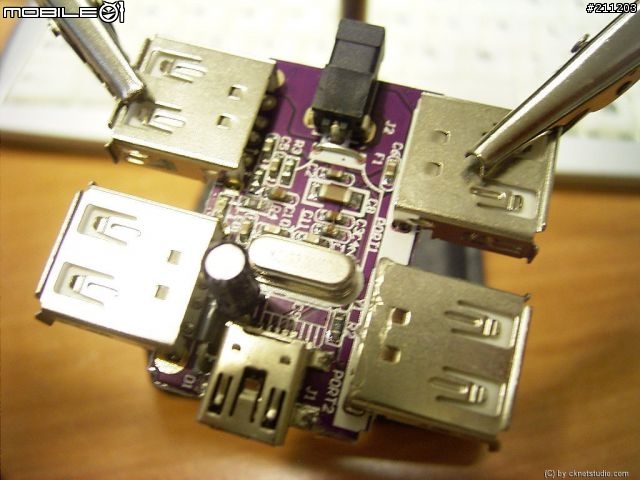

4 Port USB 2.0 Hub.


解焊所有接頭後用謎樣金屬棒固定於 Eee PC 主機版此處. (這是哪? 後面有一張會明顯告訴你)


接上 OK 線

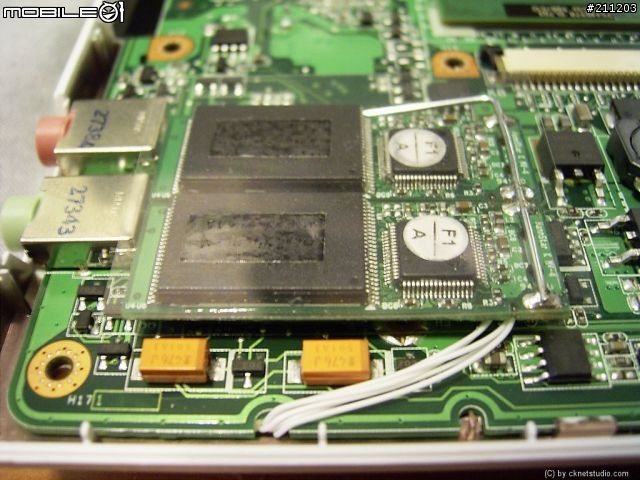

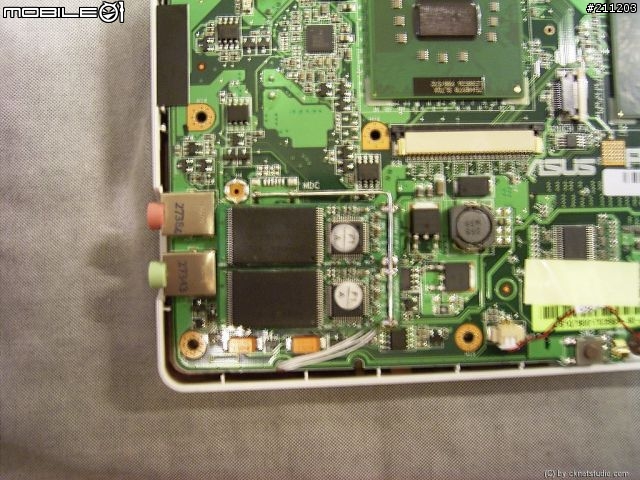

隨身碟是安置在 MDC 的位置! 因為我的 MDC 沒有接頭, 所以這是最好的位置

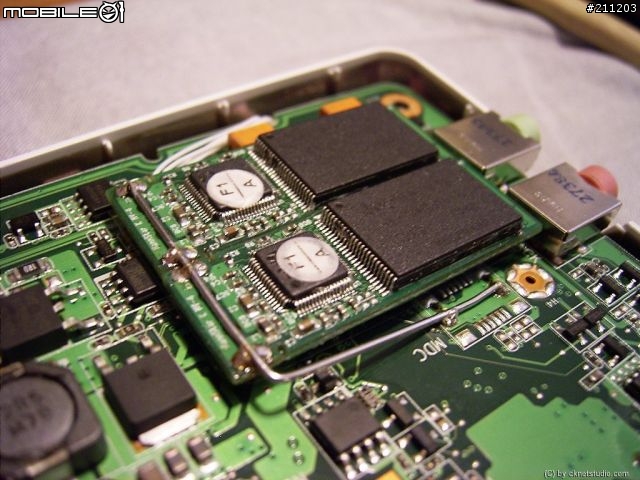

謎樣金屬棒固定方式, 焊接在主機版接地端


拉線到主機板背部方式. 隨身碟貼了一張保護膜

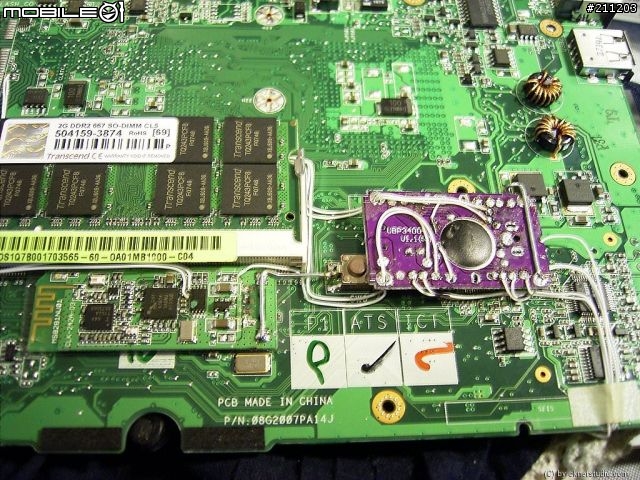

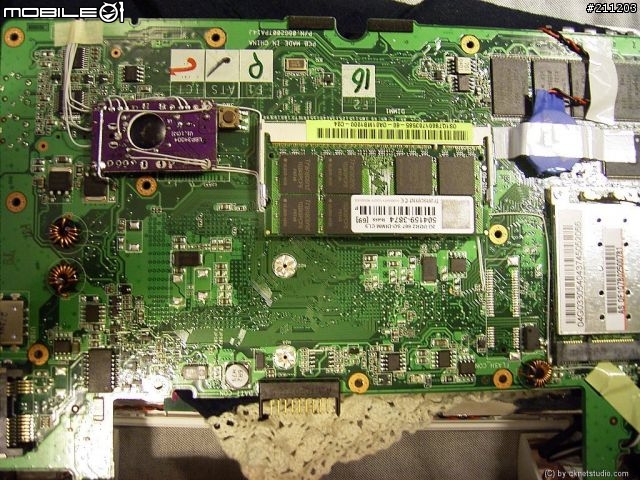

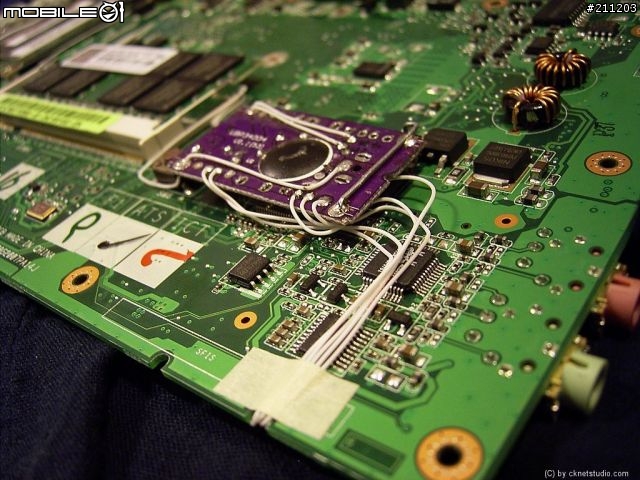

主機版背面配線方式, Hub 是裝在記憶體左邊 (不能檔到螺絲孔)

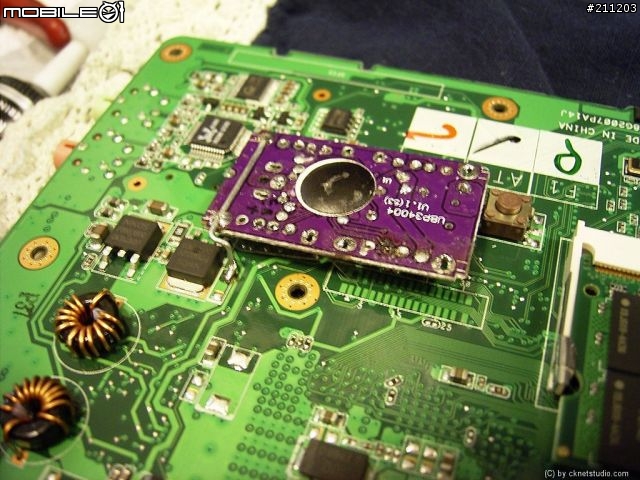

近看 Hub

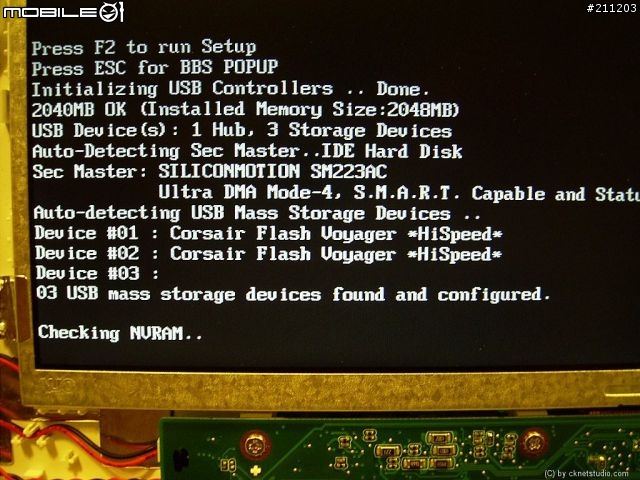

開機 BIOS 順利的 Post 兩個 Corsair Voyager Flash Drive.

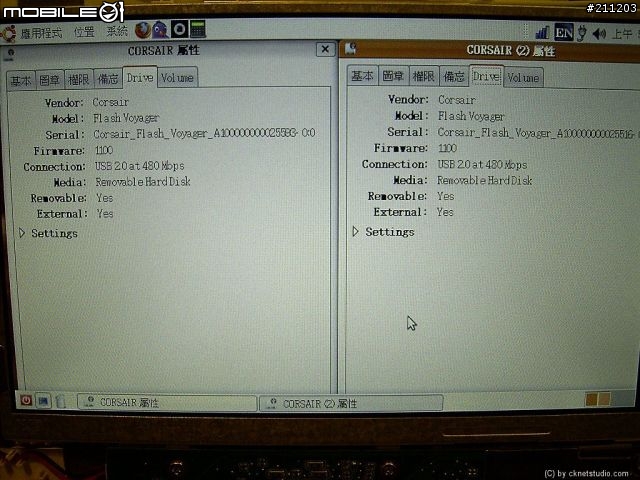

ubuntu 下正確辨認

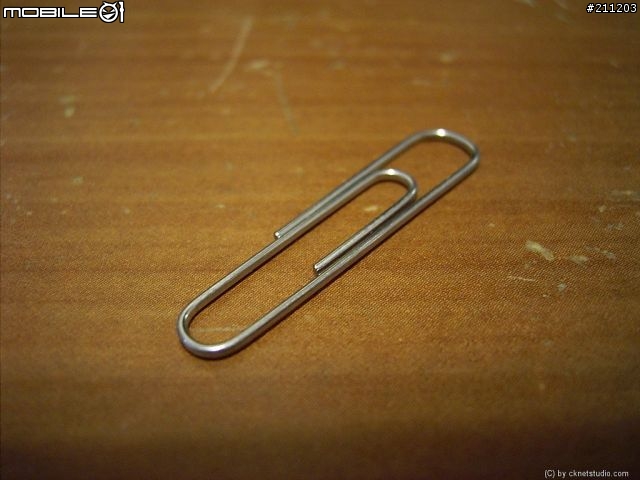

謎樣金屬棒的真實身份!!!!!!

說真的, 迴紋針真的超好用的. 現在 Eee PC 就有 16GB+16GB 裝在裡面了, 這樣我就可以塞音樂檔, 功課, 跟一堆雜七雜八的東西到 Eee PC 囉!!!!!

為什麼要塞在 MDC 那邊, 不裝在 Mini-PCIe 那邊, 因為我想保留 Mini-PCIe 的空間, 這樣以後內建 SSD 掛了我還有外插的 Mini-PCIe SSD 可以用.

加完兩個 16GB 的行動碟後, 等了好幾天的藍芽棒終於來了. 為啥我要買這隻? 為啥不買迷咪你型的呢? 因為這隻的評價很好, 相容性高, 規格也很不錯, 反正長短都是一樣要被脫光, 只是擺的位置可能不同.

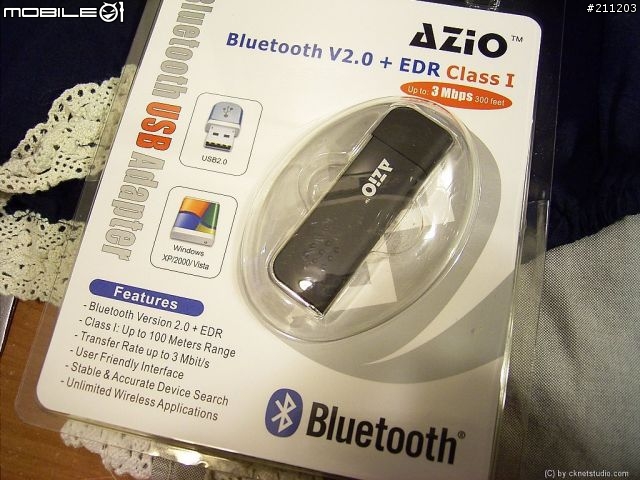

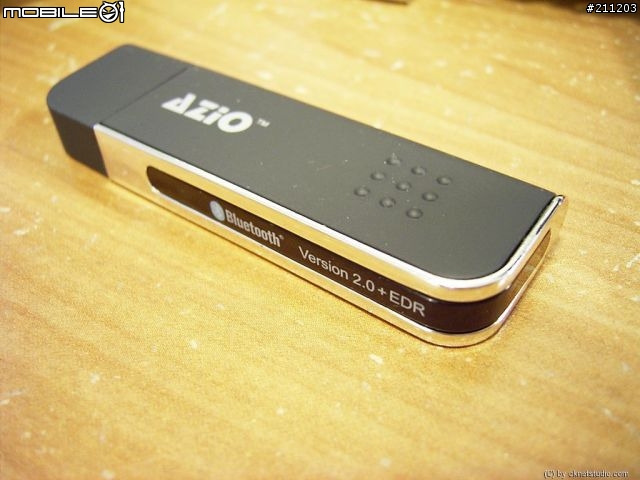

AZiO 藍芽 v2.0 EDR Class 1


外觀

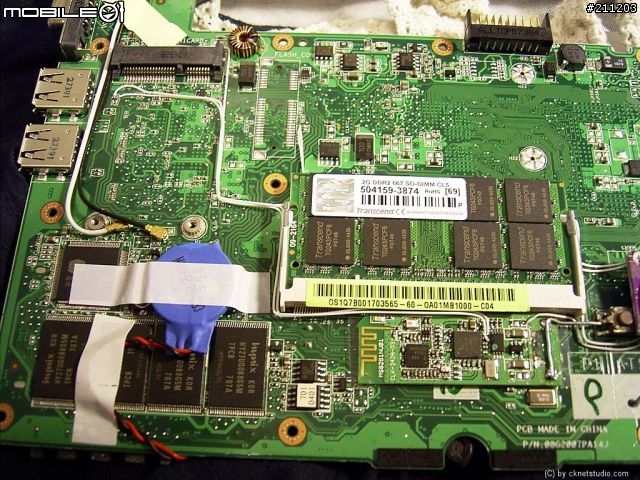

藍芽棒擺記憶體槽下面


USB 訊號是用另外一組的 Mini-PCIe 的訊號. 不接 USB Hub 的原因是因為其中兩個接口被我弄壞了..

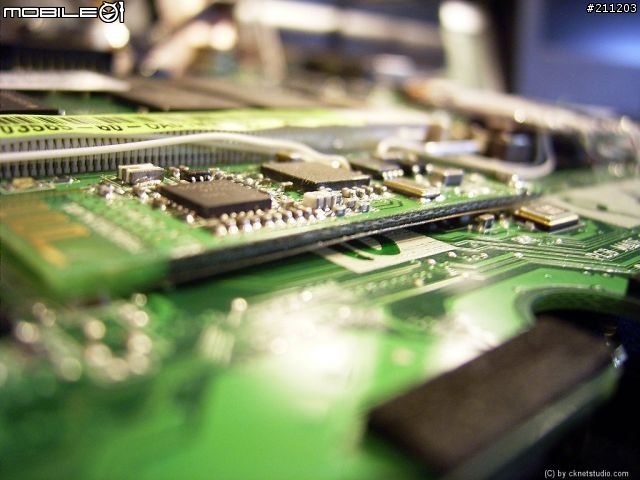

看看有多貼主機板

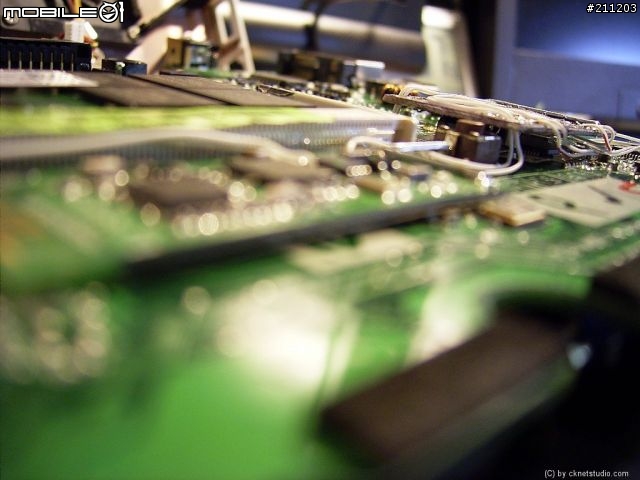

比較旁邊的 USB Hub 高度

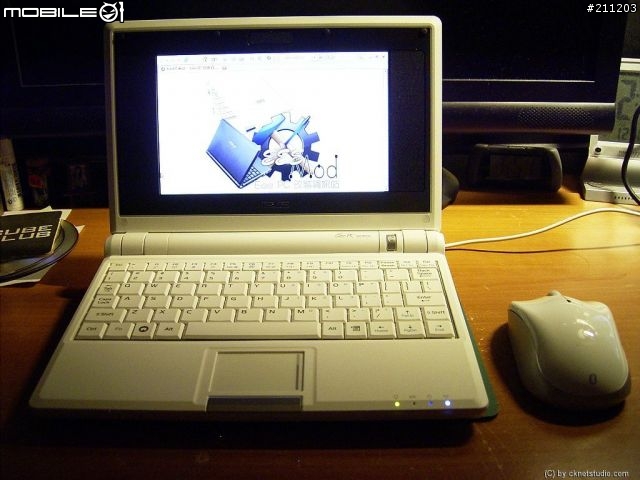

組裝回去 (營幕我終於把蓋子裝回去了, 入手後就拆了沒裝回去), 右手邊是羅技的藍芽雷射滑鼠 (V470)

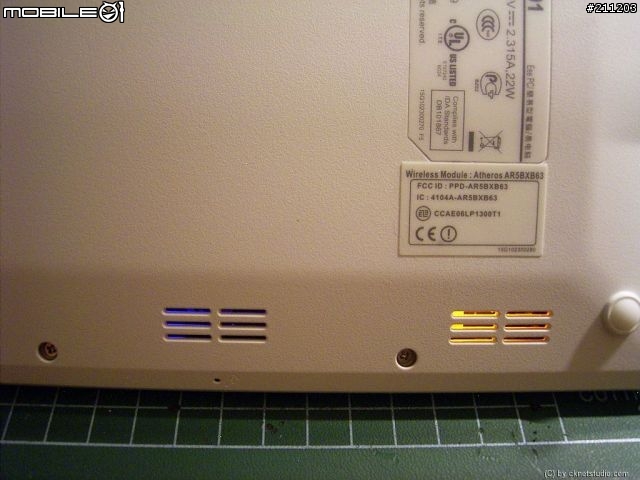

看看主機底下, 散熱孔會發光喔! 右邊的是 USB Hub 指示燈, 左邊的是藍芽棒的指示燈.

還剩下兩個東西要改到 Eee PC 中....
