華碩UX305 升級(更換)SSD 教學

用慣了大容量的硬碟,看著自己手上的 UX305 256GB 的SSD,
怎麼看都不順眼,還是來升級吧。

更換SSD之前,無論是要用Windows 8或是重裝Windows 7,
切記一定要先用華碩提供的Backtracker程式,
把內建的Windows 8作業系統備份出來,相關的說明在華碩官網上有完整教學。
http://www.asus.com/tw/support/FAQ/1008641/


UX305原廠的SSD內建的Curcial美光的 M600系列,
在Amazon上找了半天,發現 M600系列是給OEM廠商的,
外頭買的M.2 SSD,就只有M550,
華碩UX305 升級(更換)SSD 教學

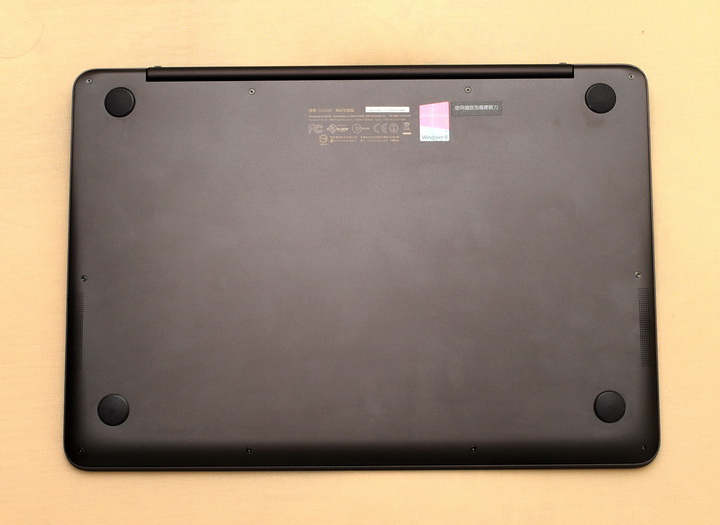

UX305的拆解不難,所有要拆的螺絲都在筆電的底部。
華碩UX305 升級(更換)SSD 教學

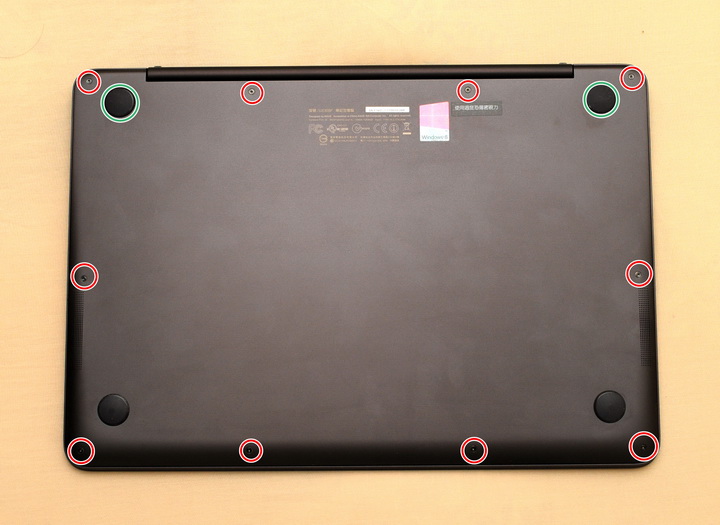

要拆卸背蓋的螺絲有8+2+2,一共12顆,
圖中標示綠圈的部分,要用六星螺絲起子拆卸,
其中中間上方的兩顆,長度會比其他8根長一些。
華碩UX305 升級(更換)SSD 教學

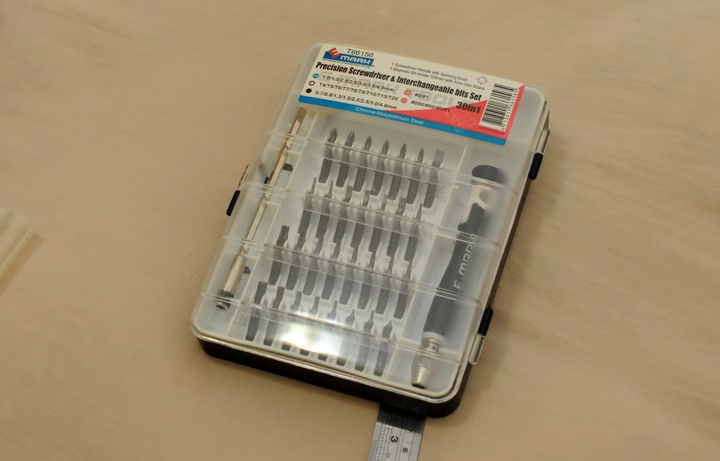

家裡備有一組30合一的起子組,就包含所需要的起子。
華碩UX305 升級(更換)SSD 教學

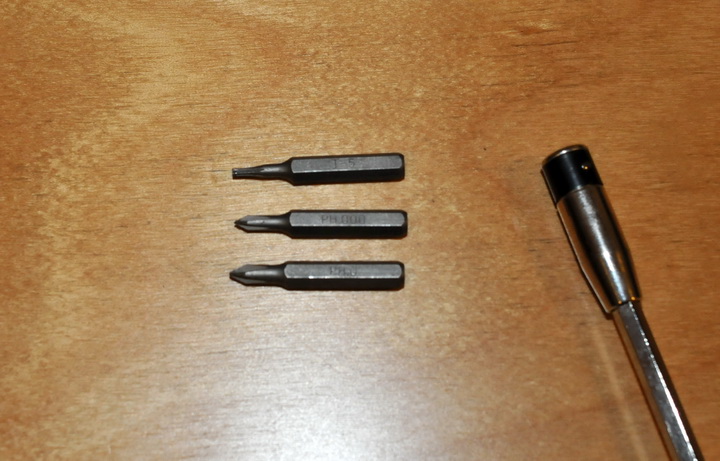

會用到的起子頭,
包括了T-5六星形起子,PH.0和 PH.000三支
華碩UX305 升級(更換)SSD 教學

星形螺絲就長這樣,記得套準了再旋轉,
免得傷到了螺絲。
華碩UX305 升級(更換)SSD 教學

10顆六星形螺絲都拆解後,就要拆解另外兩顆「隱藏」的10字螺絲,
這兩顆螺絲藏在上方的橡膠墊底下,只要用指甲推擠橡膠墊的角落,
就可以慢慢的掀起來,拆下來的橡膠墊記得膠面要向上放好,
如果不小心沾到灰塵,會影響它原本的黏著力。
華碩UX305 升級(更換)SSD 教學

打開背蓋的工作大功告成。
華碩UX305 升級(更換)SSD 教學

這張照片標示了背蓋上的4個卡榫點,在拆解時要特別小心,
稍稍挪個角度就可以將卡榫脫離原來的卡榫點,千萬不要硬拉,
硬拉的話可能會拉斷卡榫,甚至造成背蓋變形,裝回去會影響機器的密合度。
華碩UX305 升級(更換)SSD 教學

UX305絕大部分零件,幾乎一覽無遺。
華碩UX305 升級(更換)SSD 教學

機器內非必要的螺絲,千萬不要亂動。
華碩UX305 升級(更換)SSD 教學

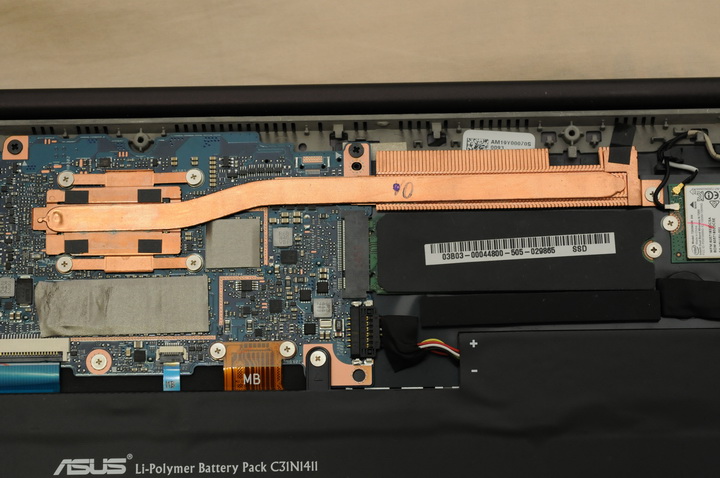

UX305裡頭,只有M.2 SSD和無線網卡是可以升級更換,
這兩個組件都是用一顆螺絲固定,無線網卡上頭還附有天線的接頭。
華碩UX305 升級(更換)SSD 教學

這條長形的口香糖,就是原廠的M.2 SSD,
撕開上頭的黑色保護膠條,可以看到M600的型號
拆開右側的固定螺絲就可以拿下來,
由於這個螺絲的開口比較細,我是採用PH.000螺絲起子來拆卸
華碩UX305 升級(更換)SSD 教學

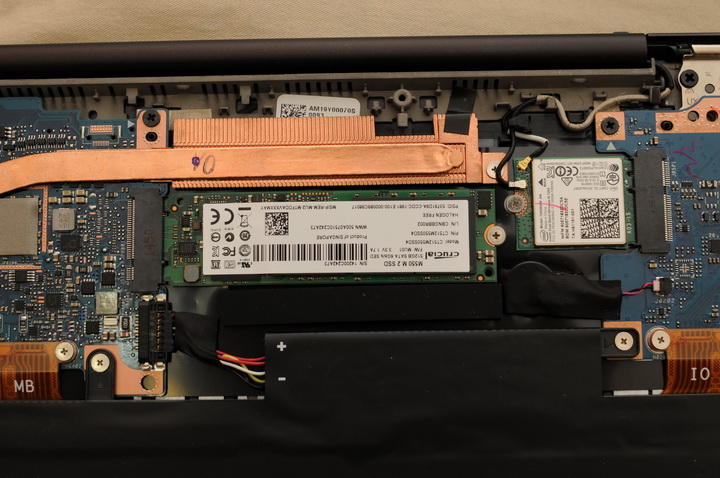

M550 512GB M.2 SSD準備上機。
華碩UX305 升級(更換)SSD 教學


先確定左側的接頭都有準確對到位置。
鎖好螺絲,大功告成。
華碩UX305 升級(更換)SSD 教學

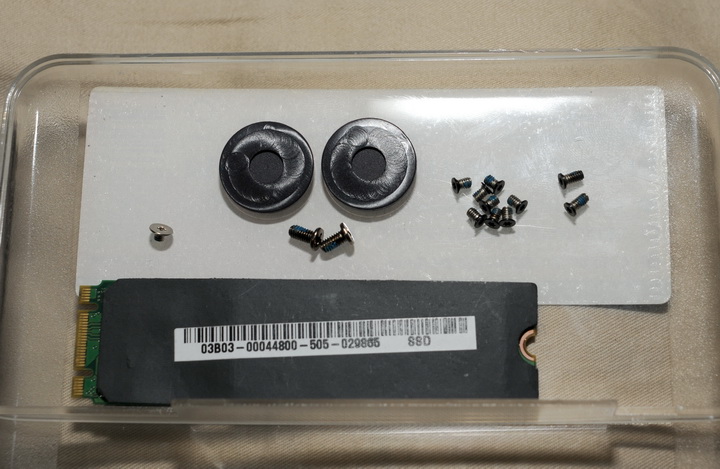

拆卸下來的零件一覽,
從右至左分別是
a.固定M.2 SSD的單顆螺絲*1
b.橡膠墊下方的十字螺絲*2
c.6星型螺絲(短)*8
d.6星期螺絲(長)*2
華碩UX305 升級(更換)SSD 教學


最後再依反向順序將背蓋鎖回去,
並輕輕扣上卡榫即可。
如果是要灌回Windows 8,
用剛剛以華碩提供的Backtracker備份出來的Windows 8還原即可。
如果要灌Windows 7,就參考我之前發過的文章
華碩UX305 重灌Windows 7 完整教學

至於換裝的SSD測速成績,我忘了擷圖放在那裡資料夾了,
等我找到再補上。
2015-05-12 10:02 發佈

autumn1530 wrote:
用慣了大容量的硬碟...(恕刪)


似乎 能上M-key

autumn1530 wrote:
用慣了大容量的硬碟...(恕刪)


這樣ux305好神><
大大知道t300chi怎麼拆嗎XDD
autumn1530 wrote:
用慣了大容量的硬碟...(恕刪)

散熱模組給的不賴,
居然是全銅的

水呆呆 wrote:
似乎 能上M-key



我正想試試能不能上 M-Key的
怎麼看評測和大家的UX305
5Y71的SSD都是搭Micron M600 256G
為什麼我買到的是搭Sandisk SD7SN3Q256G1002
樓主超棒的。

autumn1530 wrote:
用慣了大容量的硬碟,...(恕刪)

gmoonyh wrote:
散熱模組給的不賴,...(恕刪)

可能是因為沒有風散,這樣散熱比較好?


5Y71的SSD都是搭Micron M600 256G +1


想知道....未來可以自行升級更高階的core m 處理器?
免責聲明:以上發表文章、話題、資料僅供參考,不會對任何的內容負責,且怒不負任何法律責任。(中華民國北
立花宗茂 wrote:
想知道....未來可以自行升級更高階的core m 處理器?


難, 個人用戶應該沒有多少人能有這樣的處理技術.

這種 BGA 封裝的處理器, 除非你對熱焊和解焊技術很熟悉, 並有相關的設備.

否則無解.
