我與et203012大大手上剛好有幾台EPC可以改裝,用少少的金額
將EPC的CP直衝到最高點,當然,改裝XP只是微微的第一步
將藍芽模組以及可抽換式SDHC也搞進去才是我們最大的目的
其實et203012已經在前幾篇文章中透露一點署光,請見EEE PC 會大賣??
裡面說到"然後我把OFFICE2007、POWERDVD、PAPAGO、等一些拉哩拉雜的軟體安裝在USB2.0的4GB 隨身碟內"
ET大把另外4G的FLASH也已經搞成內建了,所以是4G+4G
所以我的構想是701內建4G改XP不夠用,mini PCI-E Flash想買也買不到,
乾脆可自由抽換高速SD卡來滿足各位的胃口
重點是...........沒圖沒真相對吧~
嘿嘿~下星期一我會與et203012一起發表
讓各位在不失原廠保固情形下完成"改!Mobile01 EPC".........不對,是ASUS701 EPC
改裝總價不超過新台幣6百元~~~~~系金耶喔
--10/12新增--------------------------------------------------------------------------------------------------------
我先把有保固的改法貼出來
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-c623332a83abafd44dfde8312f2faa11.jpg)
1. 成品就是這樣,把三個產品通通濃縮在一起
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-0bb467f385060cc1d2d16ef99c63f548.jpg)

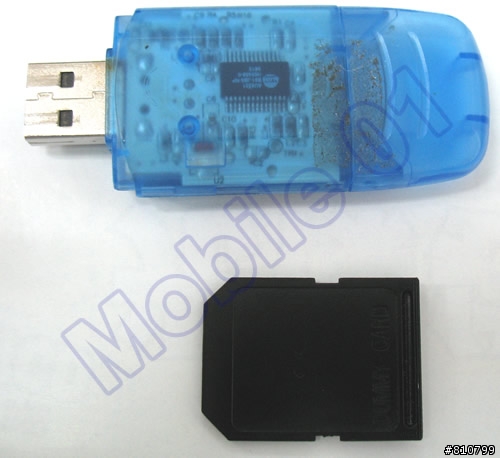

2.需要的材料有SDHC讀卡機一台約 199元
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-73dff4435c87f4816d55eddcaddc51fe.jpg)

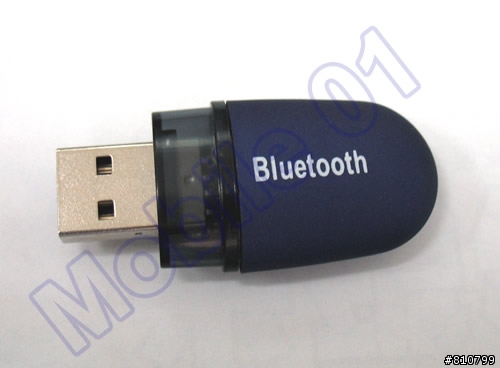

3.藍芽接收器約199元
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-133bec2ac05dfd9ef76f1d2a94ef41de.jpg)

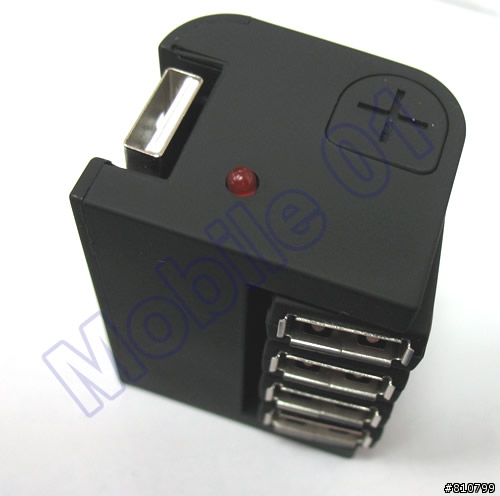

4.USB HUB集線器 約199元
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-2f4b39654d1450ede4caab97d2ef2c2b.jpg)
5.接下來就先把HUB拆開,可以看到裡面有一對四,保固版的會先用到兩個PORT,完美版會用到三個
把線的接法都記好接著就把所有的線材通通移除
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-194af5d353470365227af93f9e49d7a9.jpg)

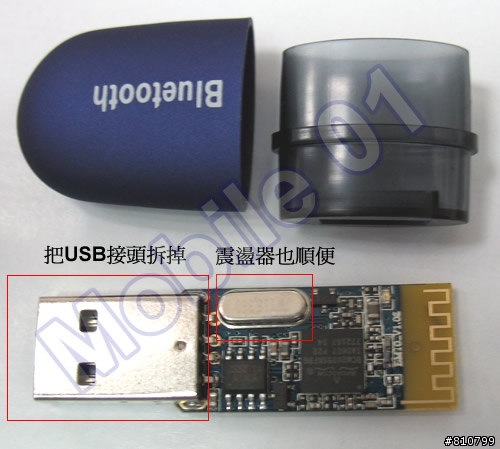

6.再來也是把BT的衣服脫光,再把USB接頭拿掉,振盪器也要拿,因為太厚了
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-63219be102dd144c47c065097711e047.jpg)

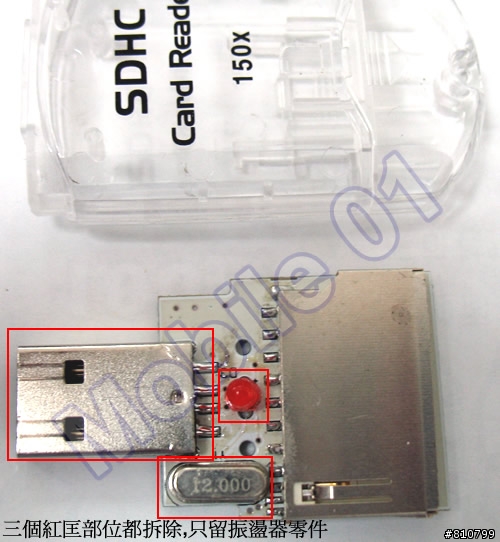

7.SDHC讀卡機也是脫光,把USB接頭拿掉,振盪器也要拿,也是因為太厚
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-cfc6c373005a87a0c37e18337d029584.jpg)

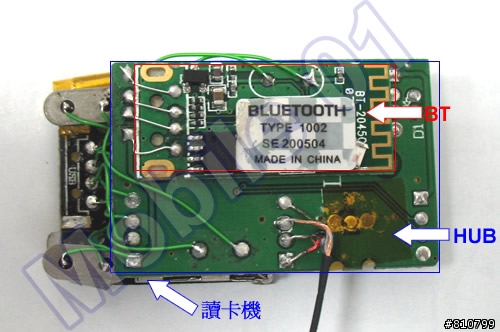

8.再來就是把這三片全部焊上去,越薄越短越好
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-c1e713792f80dc94d02cb428b3fe989d.jpg)

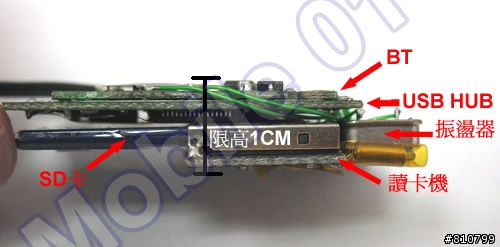

9.成品的側面圖,701機構內限高1公分,請注意自己的組裝高度
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-d4cf7794d3113ce2b2e5312fa1a8151e.jpg)

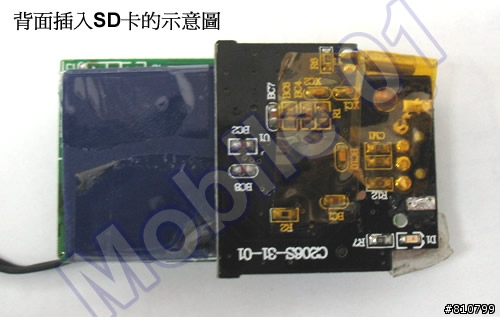

10.背面插入SD卡的樣子
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-18aca89bb955c2f7b90d4fbf178a427f.jpg)

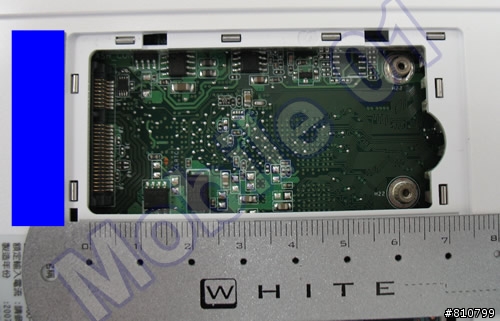

11.701 mini PCI-E長寬比例尺
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-c5597d58861bccb07afd23c23573949c.jpg)

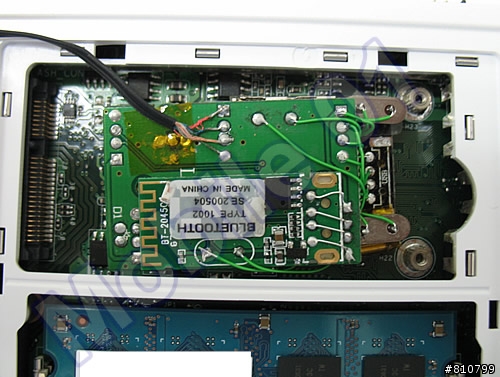

12.再來就是要將成品放入看看
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-bf665a9cfaa4249b1c0c7f0d21b46e78.jpg)

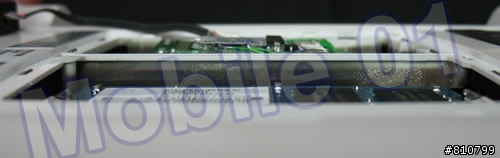

13.確認是否會高於底部
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-b2311818adc98c680d65e283aed0ee77.jpg)

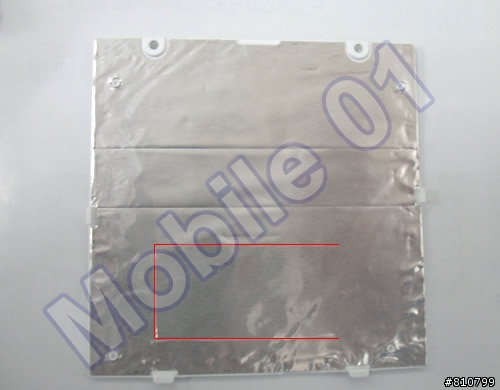

14.因為下蓋貼滿鋁箔,為了不讓鋁箔蓋住藍芽訊號傳輸,所以先將鋁箔以C字型輕輕切開
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-5bbdf56e47f177853250bf63188b119f.jpg)

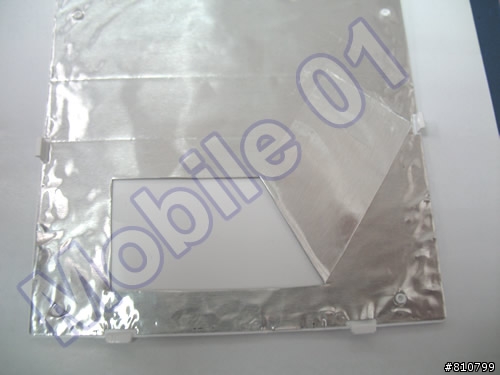

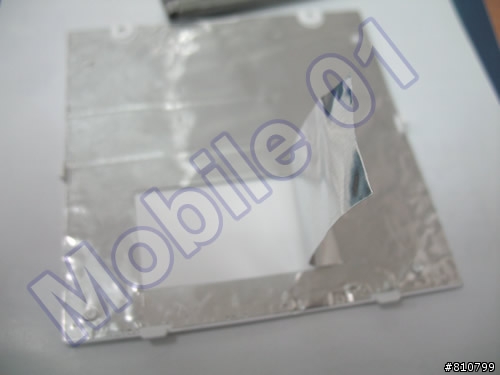

15.再把它翻起來
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-4ae1c23bd01d625d048ca50295d9e4b5.jpg)
16.為了送修時可以蓋回去,所以我們不撕除,把鋁箔往旁邊撇就好
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-ef0e990cbadcb225589edff0fac03046.jpg)

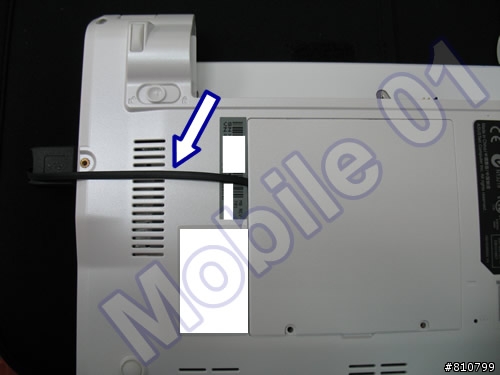

17.保固改裝法的缺點就是會看到一條扁扁黑黑的USB線
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-07078a8fb255d817a2588677e4e1c81f.jpg)

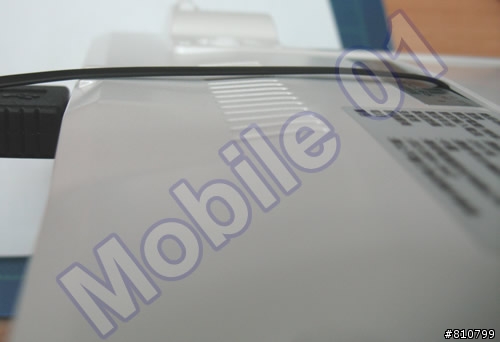

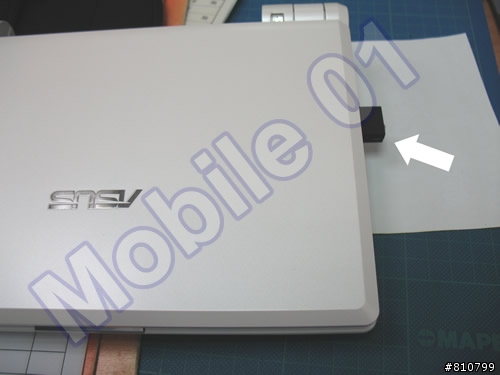

18.側面看一下
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-1c860f0654af86d55702a93c1fe4a9a7.jpg)
19.只會多出一點點頭出來
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-9636e2a3dbdc0f0c819399ef152a501f.jpg)
20.如果您願意多花個15分鐘把線穿過散熱孔也是不錯
--------------------------------------------------------------------------------------------------------------
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-1b75f3d913e577d3cd136384fad7a33c.jpg)
![[ 改 ] ASUS Eee PC 701~藍芽+可抽換式SDHC](http://attach.mobile01.com/attach/200710/mobile01-e5763bc2ec3e5fe6a3bf0af17e7d364b.jpg)

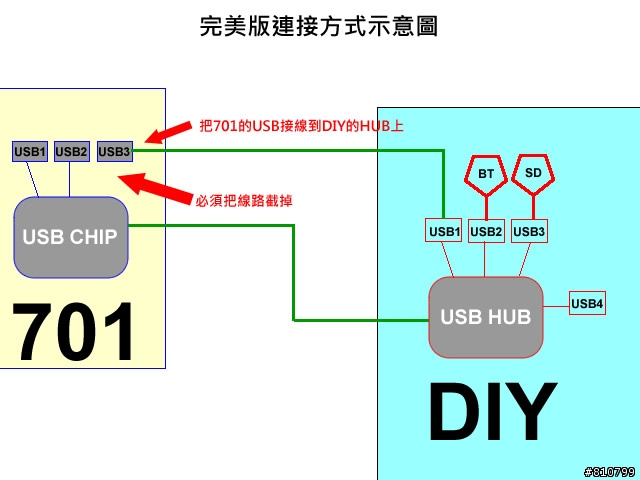

完美版只要再將藍芽的LED與開關,弄到701的RJ11上就OK囉,
