[解剖報告]一起拆機吧～～ACER travelmate370 瘋狂拆機實錄（圖多是一定要的啦！！）[圖已全部貼完喔，居然有51張圖啦]

好久都沒有看到版上有拆機的討論
新機的勸敗越來越多，但是怎麼看就只有外觀、規格、效能和內建軟體的分享，感覺上實在有點不過癮
不知道是不是PC拆裝多了，總覺得要把東西大卸八塊才舒服（難道是嗜殺成性）
剛好有這個機會，拿到一台愛喝水的NB，作為我的第一台NB的拆機實錄
也希望藉此號召有志一同的網友，一同來拆機吧

今天這一台NB是ACER的travelmate370，機齡約有一年多，小名為「小廢」

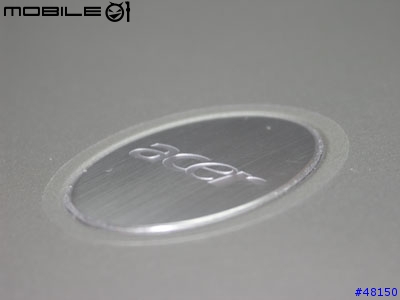

大大的ACER字樣，仍救不了小廢喝水過多的悲慘命運

據說苦主在餵小廢喝水之後，還不斷想喚醒它，對它施加了多次的電擊（就是按POWER想開機啦）
結果反而使小廢的病情加重，最後送到我這裡時，已經是呈現失去意識的狀態

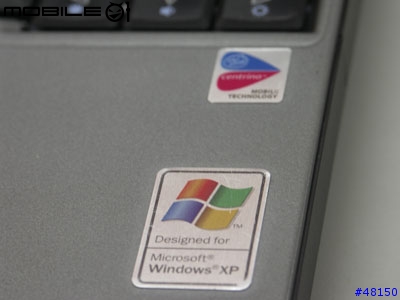

雖說小廢身上有窗子與蝴蝶刺青，但仍不敵洪水與電擊的災厄

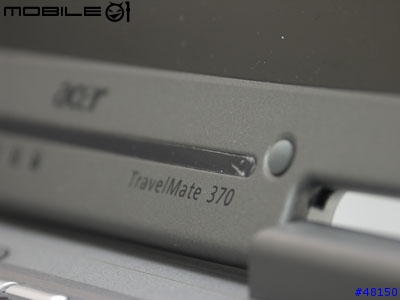

370是它的代號，小廢是它的名字

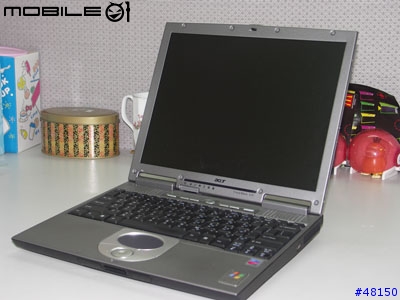

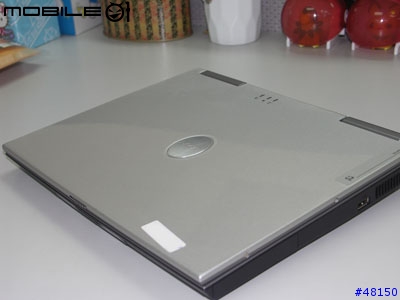

在解剖前，再多看一眼它原本的樣貌吧

解剖的第一步就是先抽出它的記憶，裡面藏滿了它的主人的回憶

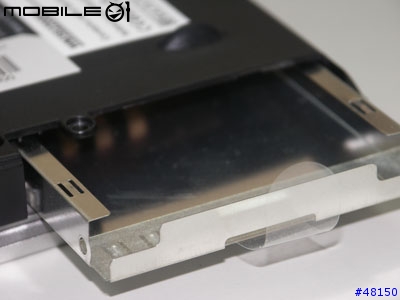

簡單來說，就是硬碟要先拔出來啦，只要把螺絲卸下，就可以輕鬆拉出硬碟了
這裡可以看到硬碟已經被苦主帶走了

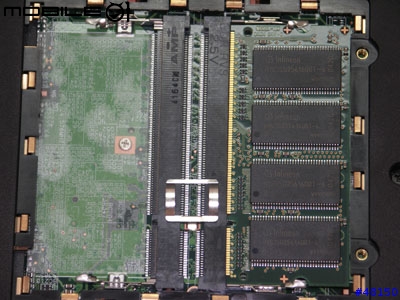

再接下來，把背後的板子也拆下來，輕輕轉下兩顆螺絲就可以看到記憶體了

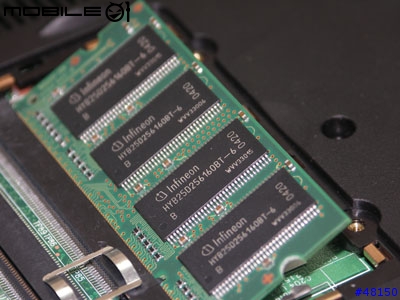

小廢的記憶體只有一條256，測試發現記憶體沒有受到損傷


接下來就要把外皮剝掉......我的意思是要把外殼拆開啦
很簡單，就是把背後的螺絲都先轉下來，一支小螺絲起子就可以辦到


第一階段先發表至此，其他的等晚上上完課再貼吧

-----------------------------<第一階段分隔線>-------------------------------------

下午只放上了一小部分，可能不完整的解剖是無法吸引人的
我就趕緊接著貼接下來的步驟吧！！

第一階段最後是要把背後所有的小螺絲都轉下來
當所有螺絲都轉下來後，就可以再把它翻回正面

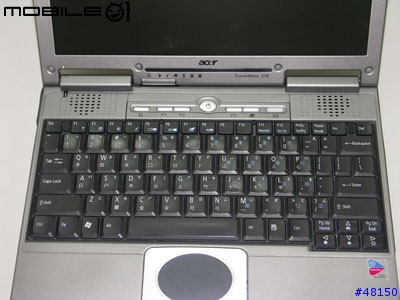

這一款NB要拆殼是要先將鍵盤拆下來
有些人沒有這種拆解經驗，可能就覺得無從下手（像我就是這樣啦）
但其實現在的NB零件都是模組化，拆解其實很簡單的

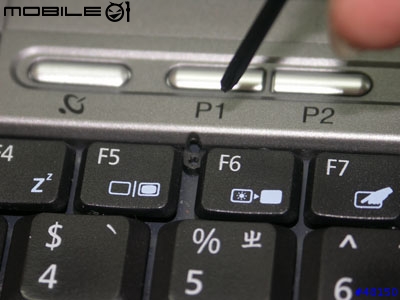

在這裡可以看到F5與F6鍵中間有一個小小的卡榫，這裡只需要用小的螺絲釘插進去，就可以把卡榫拉出來
這種卡榫在F10與F11中間也有一個，作法也是一樣

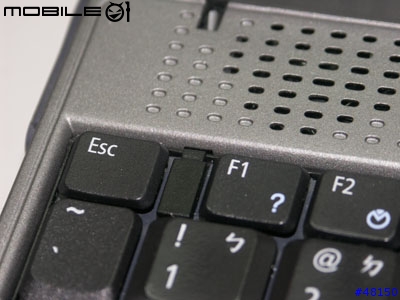

再來就是靠旁邊一點也有一個如下圖的卡榫，這個只要用手指輕輕向外拉就可以了

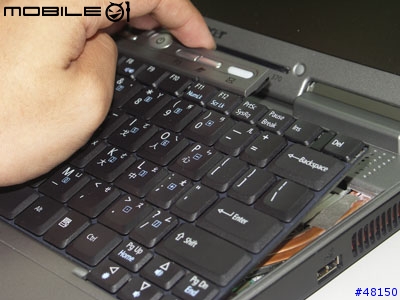

卡榫都拉開了，鍵盤就會彈起來，就準備要看到血腥的內部構造了

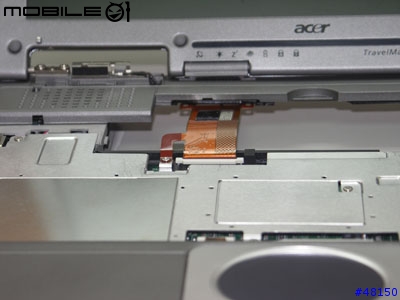

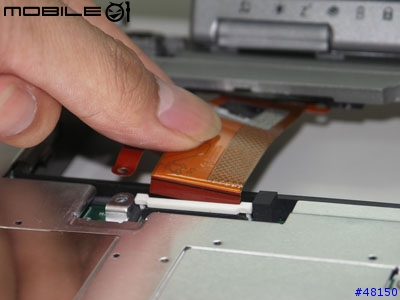

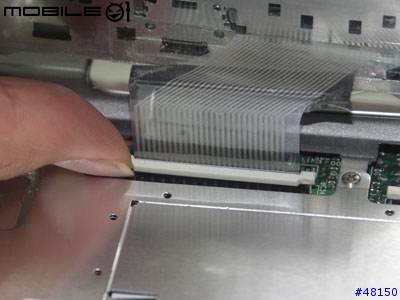

在拿下鍵盤時要注意，因為要先把鍵盤的排線拆下來

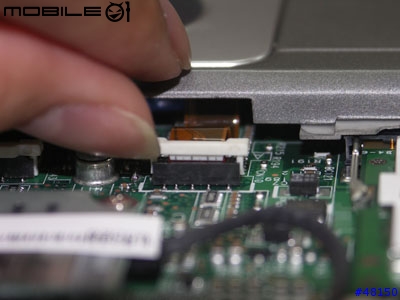

這相當簡單，只要把白色部分輕輕往上撥即可


本來應該要先看一下拆下鍵盤後的內部樣子，但此時我興奮得忘了拍照
所以直接要來把螢幕拆下了

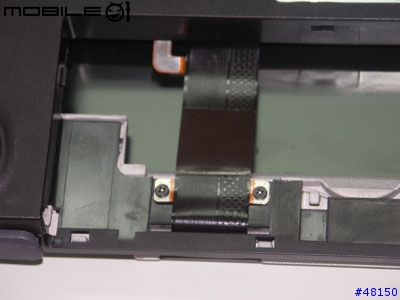

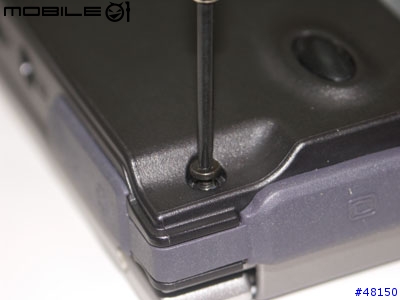

拆LCD前，要先翻到背後，把固定LCD排線的螺絲先拿下來

再翻回正面，同樣拿下螺絲

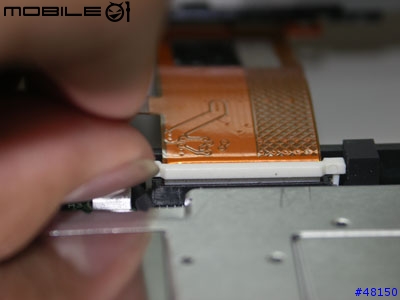

再撥開白色卡榫

小心翼翼的拿起排線

然後再轉個面，把罩住LCD的轉軸的螺絲的部分打開來
不知該怎麼敘述，反正就是把這塊塑膠拿起來囉

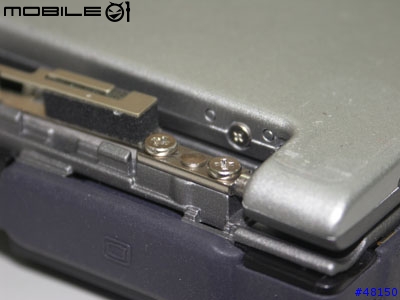

拿起來後就可以看到螺絲啦，仿照前面的作法，把這兩顆螺絲轉起來，另一邊也一樣

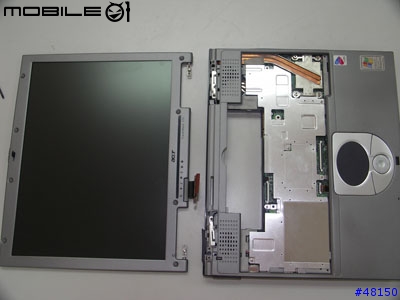

螺絲拿起來後，LCD自然而然就跟機身分家囉


到這裡算是第二階段吧，這些東西稍微有點吸引點人了吧
希望大家多回應囉

-----------------------------<第二階段分隔線>-------------------------------------

為了回應有同好對拆機的支持，我儘快把接下來的圖都貼上

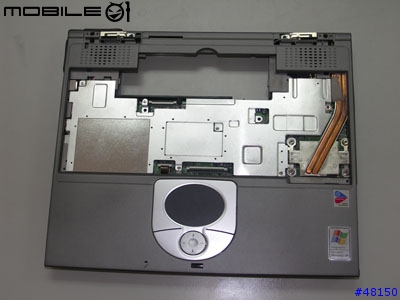

這就是與LCD分離的機身，鍵盤也在之前就先拿下來了，可以看到有一片金屬板保護著下面的主機板
最右邊已經可以看到裸露的CPU散熱器
接下來，同樣用那小小的螺絲起子，輕巧的拆下許多的小螺絲釘吧

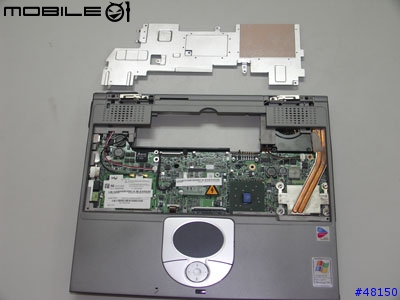

就可以把那片金屬板拿下來囉，已經看到大部分的內部構造囉
左邊有一小塊介面卡，就是無線網路卡，也是pentium M之所以能夠成為CENTRINO的原因之一
中間的一小塊則是MODEM卡，MODEM的旁邊則應該是主機板晶片吧
再往右邊就是最重要的CPU的藏身處了

再來就是找到TOUCH PAD的排線，仿照之前的作法拿起來

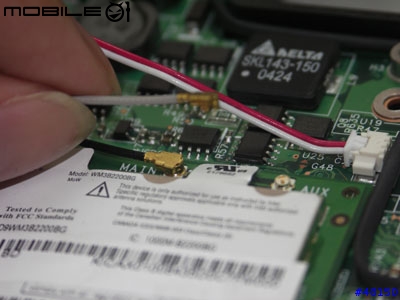

拿下連在無線網卡上的天線，也是輕輕一撥就可以了

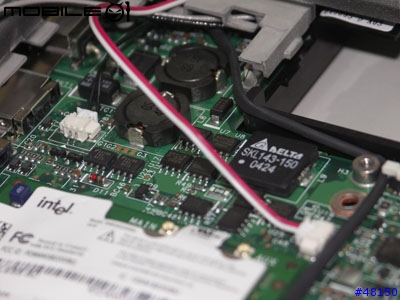

無線網卡的上方有兩個小小的電源街頭（應該是電源吧），也要先拉起來

接下來要把上面的外殼跟下面的部分分離
這裡也是有些人比較會不敢動手的地方

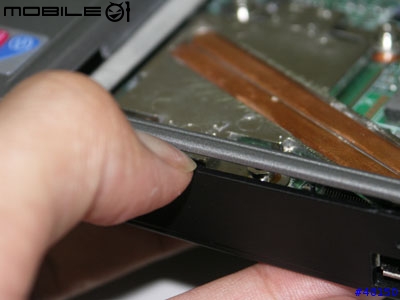

其實只要稍微拉開一點接縫，用指甲往外輕拉，就可以輕易把上下外殼分開

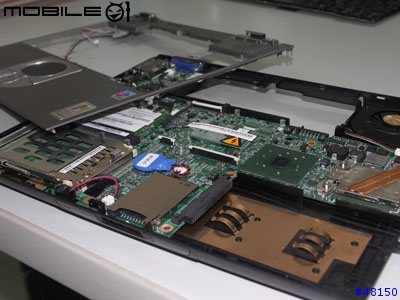

拿下上面的外殼就變成這個樣子

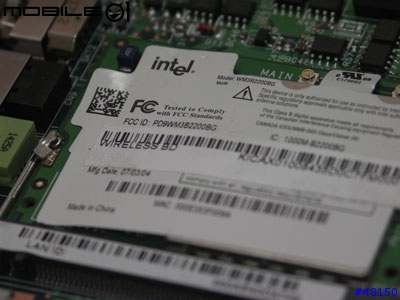

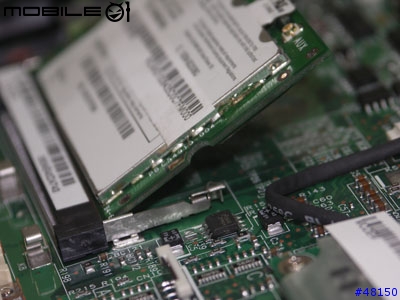

再來我們也把無線網卡拿下來，centrino配的一定是INTEL原廠網卡囉

拿下網卡的方式跟記憶體很類似


至此時，剛好01的附件主機在維修，所以第三階段暫時到此，大家休息一下
好好準備，接下來就要是精彩大結局了

-----------------------------<第三階段分隔線>-------------------------------------
最終話，已經到來，小廢究竟能不能起死回生呢？？ 結果即將揭曉！！
之前，我們已經將主機內部構造完全揭露了，大部分介面卡也順利拆下

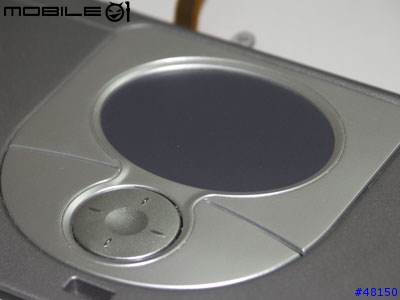

現在，先來拆一個比較少人注意的部分，就是前方觸控板的部分，這裡指的觸控版旁邊的塑膠板
觸控板本身應該是黏在外殼上，沒有辦法很完整的拆下，但旁邊案件部分的塑膠板就不一樣了

其實很簡單，就是把小廢已經拆下的上半部的機殼翻過來

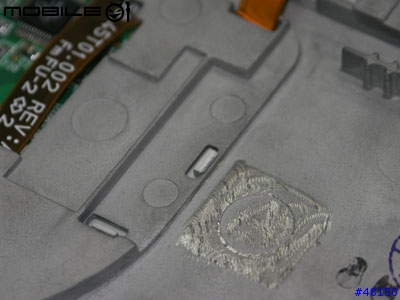

就可以看到觸控板的卡榫，只要將它們撥開，很輕鬆就能拿下按鍵的部分

不過在撥開卡榫，要拿下按鍵時，仍會有點不好拿

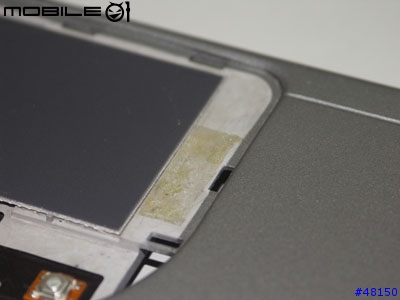

這是因為有用雙面膠黏住的關係，只要再稍微用點力，慢慢拉起即可

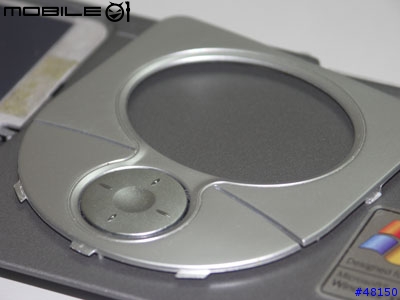

拿下來的按鍵部分就像這樣

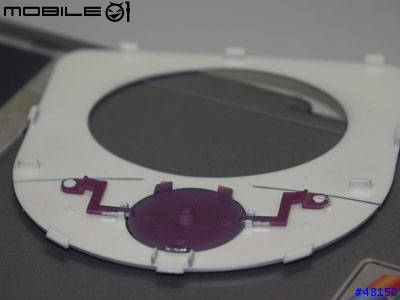

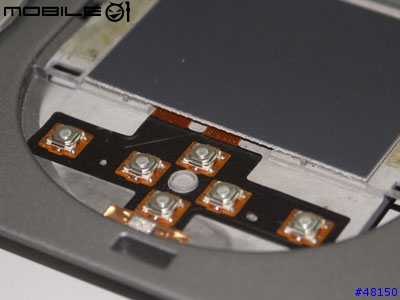

翻過來就像這樣

觸控版部分

如果有覺得有髒污，稍微用個小刷子就可以刷乾淨了

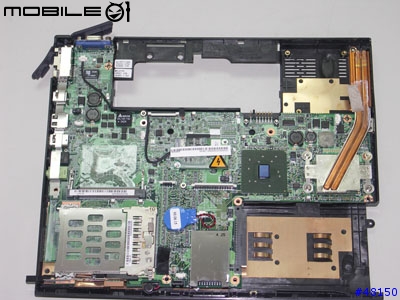

接下來回到最重要的主機部分，這是完全裸露的內部構造

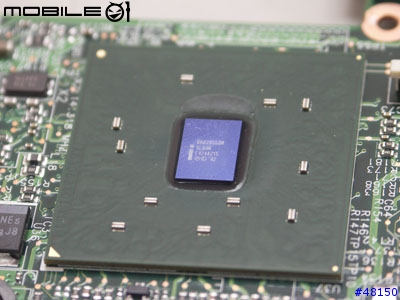

這應該是這塊主機板用的晶片

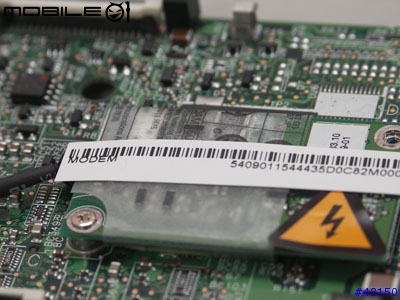

這個是沒有拆下的MODEM


如果有在注意的觀眾，在前幾張圖應該會發現，怎麼少了一個東西
～～什麼～～～少了什麼東西呢？？
大家注意一下前兩張的主機板的內部構造，跟更前面的照片比對一下
就會發現右上角的風扇已經不見了
要把主機板拿出來之前，也需要先將這個風扇先拿下來喔

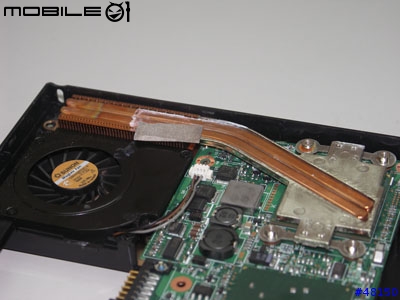

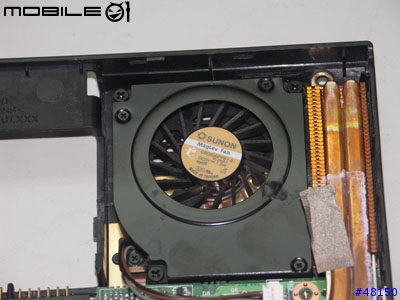

風扇與散熱器還在一起的樣子

風扇是用SUNON的，台灣品牌，建準電機

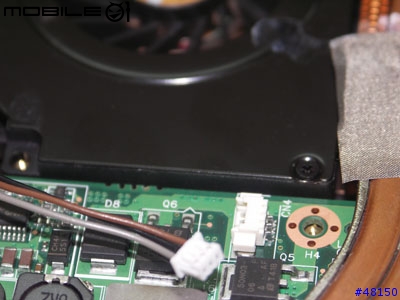

可以看到風扇旁邊有幾顆小螺絲，也是要轉下來哦

有風扇一定要有電源的供應，記得電線也要拉起來，風扇才拆得下來


風扇拆了，也由於背後的螺絲已經全部拿起，終於可以把主機板拿出來了
要把主機板拿出來相當簡單，小心的從旁邊拿起來即可

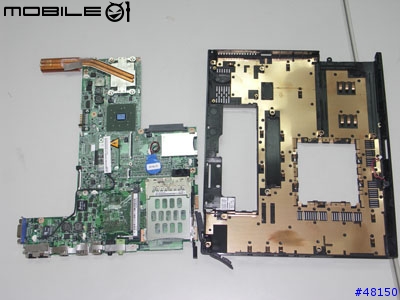

與底部機殼分開的主機板

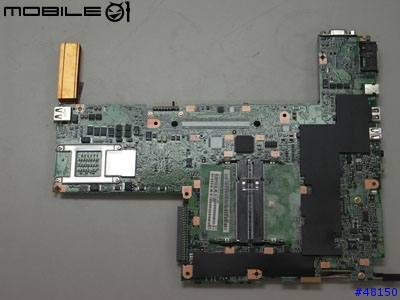

這是主機板的背面

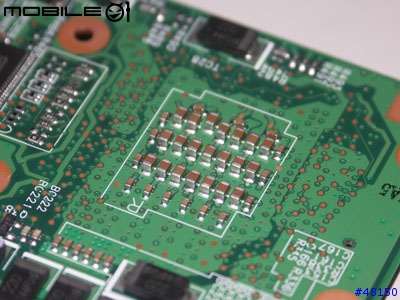

在這裡可以注意一下，最左方有一塊銀色金屬板，這個部分的背後就是小廢的大腦了
也是很多買NB的人很重視的地方，到底自己的NB可不可以升級CPU呢

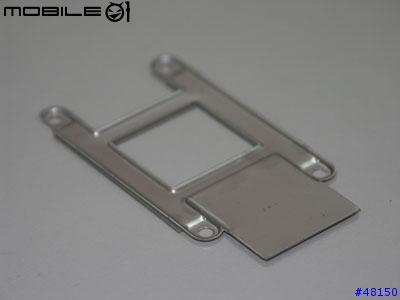

上面也是有幾顆螺絲，轉下來就可以把銀色背板拿下

拿下背板的部分就像這樣

翻回正面的時候要稍微注意一下
因為這時散熱器已經可以拿下了，小心不要在翻面的時候摔壞了散熱器

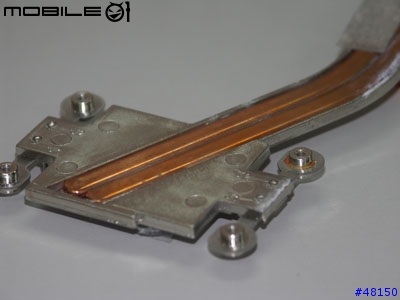

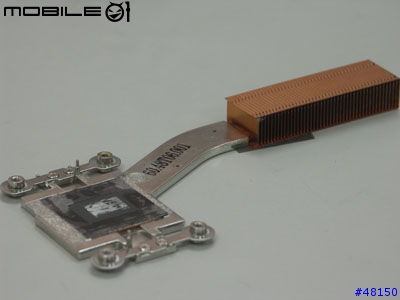

CPU的散熱器就長得這個樣子

NB的CPU在很早以前就是利用熱導管的方式進行散熱了
桌上型的PC則是在近幾年才開始使用這種方式

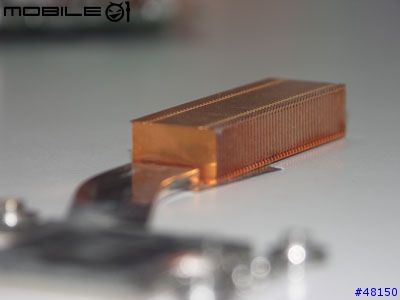

這是密密麻麻的散熱鮨片


然後，小廢的大腦的外觀是長得如何呢？？！！
大家一定都很期待吧～～拖了四集的瘋狂拆解總算要進入最終的高潮了
小廢的大腦究竟能不能進行人工移植，或是能不能透過尖端的科技，植入更新的晶片
讓小廢瞬間轉型成為最新、最好的機種呢？？
而我，會不會讓大家再等一集呢？？！！


當然是不會的！！最終的高潮立刻就到了，大家一起屏息期待真相的揭露吧！！

真相就是下面這張圖啦！！

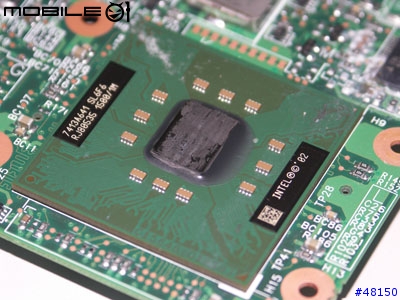

小廢的大腦，NB裡最重要的部分，pentium M CPU，centrino的核心
結果揭曉，這台ACER 370是不能進行CPU的更換或升級的，因為CPU本身是銲在主機板上
這應該讓很多擁有這台NB的人感到失望吧

最後的最後，所有的高潮都已結束，感謝大家的收看，謝謝大家的支持
也感謝小廢的大愛，讓我們大家都能一同上了這門課

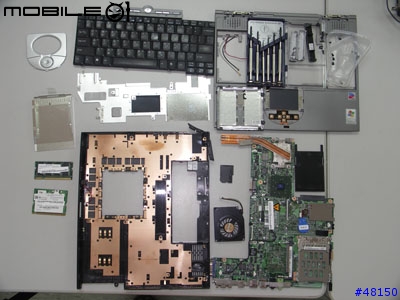

最後以小廢的各個部位，以及拆解過程中所用的工具，作為最後謝幕的紀念吧


希望由小廢的犧牲與奉獻，可以喚來更多同好的支持與分享
大家一同來拆機吧！！ 這是我輩所背負的使命呀！！ 也是逃避不了的責任！！

-----------------------------<後記分隔線>-------------------------------------

後記：最後小廢還是沒能復活，手術並未失敗，拆機之後沒有發現太多水漬
我們也對各個零件都用吹風機吹過，並放置幾天晾乾
組合過程也沒有出現任何問題，但接上電源後，仍沒有過電的跡象，完全無法喚醒小廢的意識
苦主已經將小廢帶回，他仍在尋求復活之法，但也在我的勸說下，認真思考遺愛人間的方式
相信小廢在天之靈，會贊同它的主人所做的一切決定吧
