（讨论）Aspire One Linux 可以加装SATA硬盘口，还有mini PCIe

Rxcfirst
個人積分：0分
文章編號：7717069

0分

樓主

2008-08-24 10:13

请XP HDD版本的朋友拆一次机，帮帮忙，把里面的SATA接口的电阻测出参数

买回linux版的装了XP后，速度奇慢，实在无法忍受，所以开始研究加装sata硬盘口

（讨论）Aspire One Linux 可以加装SATA硬盘口，还有mini PCIe

如图，经过测量后，发现装sata除了接口，还有点外围电路，ACER为了节约成本，都没装。。。。。。

需要一个电阻R364和若干电容 C426，C428,C431,C436,C441。现在还不知道具体参数，希望有XP版的朋友帮忙测量一下R364的电阻值。

给Sata的5V供电是从R364传过来的，但是SATA的12V供电我没搞清楚，好像2。5和1.8寸的硬盘只要5V供电

下图是PCIe接口，我还没找到3.3V供电从哪里接来的

（讨论）Aspire One Linux 可以加装SATA硬盘口，还有mini PCIe

2008-08-24 10:13 發佈

文章關鍵字 Aspire one Linux SATA硬盤口 mini pcie

sztangzj

sztangzj
個人積分：0分
文章編號：7717890

0分

2樓

2008-08-24 11:27

不错的想法！！有个比较快捷的办法，就是请HDD版本的大大们拆一次机，把里面的SATA接口和PCIE口的电阻原件看一看哪些要接，及测出参数。不过也可以去找SATA的标准线路图去参考啦。呵呵，这个确实有点难了。不过楼主你放心，SATA，和PCIE的接口，很容易在电子市场买的到，就一两块钱而已。

jersey0609

jersey0609
個人積分：0分
文章編號：7733944

0分

3樓

2008-08-25 12:27

介紹一個網址，可去看看，很多ASpire one的好東東，
不懂英文，看視訊也懂

http://eeepc.net/modified-acer-aspire-one-with-added-hard-drive/

hp_chiu

hp_chiu
個人積分：82分
文章編號：7734897

82分

4樓

2008-08-25 13:15

因為 SSD 是 USB的儲存設備

你用外接的usb HD裝 XP ....會快嗎

看到主機板被費掉的3.5G與Wmax功能真令人傷心....

jersey0609

jersey0609
個人積分：0分
文章編號：7736711

0分

5樓

2008-08-25 14:51

就我看到的國外改裝說明
是直接將原來的SSD排線拔掉
直接改插到1.8PATA硬碟
不知ZIF排線，是否SATA還是IDE？
速度差很多嗎？

以下附原文：
Fortunately the Acer Aspire One SSD carries the same ZIF connector of that found on 1.8″ PATA drives. It also has just enough space for a thin (5mm) 1.8″ PATA hard drive beneath the motherboard.

For this modification, tnkgrl uses a 60GB Samsung drive with plug and play. All that’s needed for this to work is for the ribbon to be disconnected from the SSD and connected to the hard drive.

sath

sath
個人積分：1分
文章編號：7742198

1分

6樓

2008-08-25 20:23

hp_chiu wrote:
因為 SSD 是 U...(恕刪)

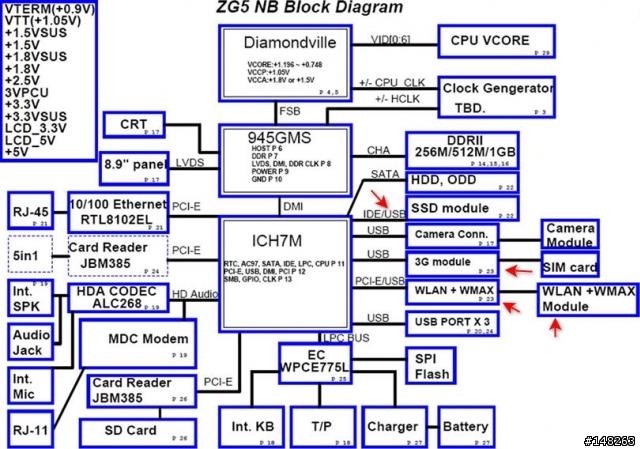

看到這圖
大大不會是廣達或是 Acer 內部的人吧!!

那您應該知道內幕消息才是。

聽說...可以搭配電信公司的 3G 網卡版本，也快面市了...
不曉得能不能確認

hp_chiu

hp_chiu
個人積分：82分
文章編號：7742483

82分

7樓

2008-08-25 20:39

哈～
這是廣達的唷～

難怪偷料偷光光～

sath兄
可否幫忙問一下3.5G版～

Rxcfirst

Rxcfirst
個人積分：0分
文章編號：7848347

0分

樓主

2008-08-31 20:34

有没有更详细的资料呢~~除了加硬盘，我还想把3G的地方也弄上
