AN515-58擴充2.5吋硬碟詢問

beach2099

beach2099
個人積分：20分
文章編號：90353051

20分

樓主

2024-09-21 9:00

hi 各位前輩

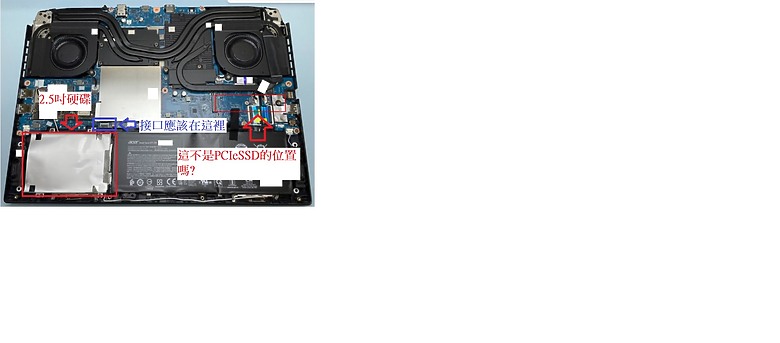

AN515-58可以擴充2.5吋硬碟，不過下圖左下角紅框位置我找不到接頭，請問有人可以告訴我嗎?謝謝。

AN515-58擴充2.5吋硬碟詢問

2024-09-21 9:00 發佈

文章關鍵字 AN515-58 硬碟 58 2.5

lls613

lls613
個人積分：2358分
文章編號：90353597

2358分

2樓

2024-09-21 10:55

在中,有寫2的位置...

借圖用一下

https://www.buy3c.com.tw/NEWS/AN515-58-56TV%E9%96%8B%E7%AE%B1?srsltid=AfmBOopuCJVSa3zU86bru0JL8O66y51qiUo-7dMwTNR6Lj7oY3MpmJBd

根據上面連結,2.5吋硬碟已經裝了,在中間左邊的方型裝置

(應該不是SSD,下面是記憶體)

beach2099

beach2099
個人積分：20分
文章編號：90353880

20分

樓主

2024-09-21 11:53

Hi l大~

我的疑問是2.5吋硬碟裝在左下角，那2.5吋硬碟的訊號線要裝在那呢?我看起來是要裝在藍框位置~~

點我看大圖

lls613

lls613
個人積分：2358分
文章編號：90353956

2358分

4樓

2024-09-21 12:10

beach2099 wrote:
Hi l大~我的疑問...(恕刪)

看起來是,用內附的線材,看pin腳數有沒有一樣

https://www.youtube.com/watch?v=PB6fVhX8RjA

在4:55左右

-------------------

實際安裝

https://www.youtube.com/watch?v=OyGM1IUyJTw

從20:00開始

rone2101

rone2101
個人積分：1622分
文章編號：90356143

1622分

5樓

2024-09-21 21:36

beach2099 wrote:
hi 各位前輩AN515...(恕刪)

你紅框中只是保護片，你缺 2.5" 用的排線

lls613 wrote:
實際安裝 https://www.youtube.com/watch?v=OyGM1IUyJTw

看 20:30 ~ 20:42 的影片，片中有指出你需要的排線(零件)，然後將它接到你紅框右上角的排線插槽中...

至於有沒有這個排線，要看當初 acer 有沒有送給你，若沒有，那就要自己買排線了
蝦皮有「宏碁原廠 ACER AN515-54 AN715-51 A715-74 AN515-57 58 硬碟排線硬碟升級套件」

beach2099

beach2099
個人積分：20分
文章編號：90359380

20分

樓主

2024-09-22 17:40

感謝告知，我來去找看看

rone2101 wrote:
你紅框中只是保護片，...(恕刪)

k9999k9999

這台剛買兩個月，當時拆箱原廠有提供排線喔！

2024-09-22 20:12

beach2099

beach2099
個人積分：20分
文章編號：90359471

20分

樓主

2024-09-22 18:03

謝謝哥幫找影片，感恩

lls613 wrote:
看起來是,用內附的線...(恕刪)
