[開箱]天生欠改的小筆電ES1-132-C1MZ

自從跨完年後就想入手一台輕薄型的筆電
本來想說預算無上限的想入手ASUS UX390UA-0121A7500U
但實際看過實機後發現I/O精簡到只剩一個USB-Type C
而且鍵盤因為輕薄的關係按起來沒什麼回饋感
在我大喊一聲我的老天鵝後從預算無上限轉向最低預算內搞定

在以最低預算的前提下,我的要求大小10~13吋左右、可擴充性、夠用的I/O、可連續使用5小時以上
物色了幾台可能的標的物:CJSCOPE HS-210、Gigabyte Q21B、ASUS E200HA、
Lenovo IdeaPad 110s、acer AO1-132、acer ES1-131
本來是屬意HS210的,但在考慮8G+SSD 256GB含作業系統超過13k,cp值瞬間降低
而AO1-132在使用時間及記憶體上基本上都符合,但唯獨硬碟只有32GB eMMC不敷使用
進而轉向選擇acer ES1-131時,發現有後繼機種ES1-132,但在爬文後發現文獻甚少,本想此計畫就此作廢改買正規筆電時
某日在藝人店的網路旗艦店瀏覽時偶然發現他有出加裝硬碟的SATA排線
因此推測他的記憶體及硬碟是可以另外加裝的(依照此系列的傳統來推測)
就抱著賭一把的心態把他抱回家囉~


基本規格
型號:ACER ES1-132-C1MZ
CPU:Intel Celeron Processor N3350
LCD 尺寸:1366x768 11.6"霧面(LED背光)
顯示晶片:Intel® HD Graphics 500
記憶體:1x 2GB DDR3L
儲存:eMMC32GB
光碟機:N
Webcam 前:0.3M (640x480)
Webcam 後:N
作業系統:W10ML64
無線網路:802.11ac
藍牙:BT 4.0
區域網路:RJ-45 Gigabit Ethernet
Kensington lock slot:Y
重量:1.25 kg(36 Wh 3220 mAh 3-cell Battery/8 hours)
Input/Output:Card Reader(SD card reader)
USB 3.0*1 USB 2.0*2 HDMI:Y
耳機/喇叭輸出:Y 保固:台灣2年

[開箱]天生欠改的小筆電ES1-132-C1MZ
箱子本體小小的一盒

[開箱]天生欠改的小筆電ES1-132-C1MZ

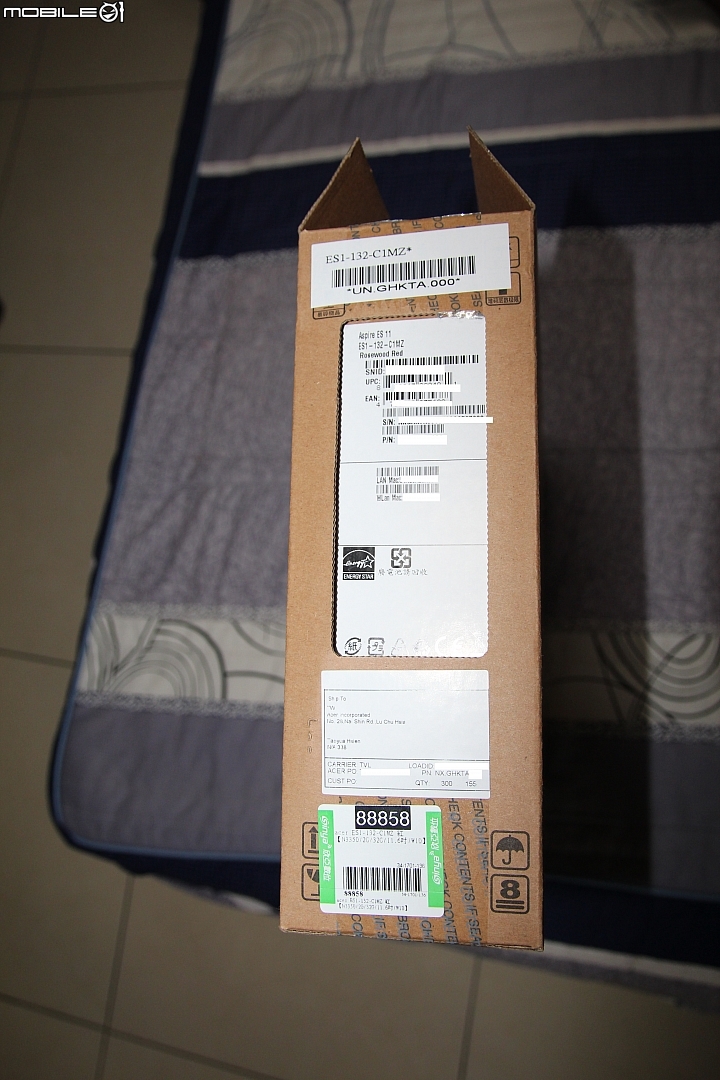

箱子側面就可以看得出非常筆電本體非常輕薄

[開箱]天生欠改的小筆電ES1-132-C1MZ
箱子裡的內容物:筆電本體X1,電源線X1,再加四張說明文件,沒了
沒有包包、沒有滑鼠,畢竟以不到7K的價格入手,就別太強求了~

[開箱]天生欠改的小筆電ES1-132-C1MZ
正面,上方有一個開機指示燈及一個充電指示燈

[開箱]天生欠改的小筆電ES1-132-C1MZ
背面,圓圈處六顆螺絲鬆開後即可卸下背蓋,左側的是散熱孔造型圖騰,是實心的

[開箱]天生欠改的小筆電ES1-132-C1MZ
打開的狀態,電源鍵整合到鍵盤裡面了,按鍵的觸感沒正規筆電的好按,但在這樣的價格下不強求了

[開箱]天生欠改的小筆電ES1-132-C1MZ
右側I/O依序為SD讀卡機、耳機/麥克風孔、USB 2.0、防盜鎖
螢幕打開後最大的傾角,雖然沒辦法打平,後方如有插USB或網路線時是不影響的

[開箱]天生欠改的小筆電ES1-132-C1MZ
使用記憶卡時會有一半露在外頭

[開箱]天生欠改的小筆電ES1-132-C1MZ
後方的I/O依序為HDMI、USB 3.0、USB 2.0、JR-45、電源孔

[開箱]天生欠改的小筆電ES1-132-C1MZ
左側很乾淨沒有I/O

[開箱]天生欠改的小筆電ES1-132-C1MZ
正面也很乾淨,什麼都沒有

[開箱]天生欠改的小筆電ES1-132-C1MZ
前方大概一個小米行動電源的厚度

[開箱]天生欠改的小筆電ES1-132-C1MZ
後方最高處大概比小米行動電源略高一點

[開箱]天生欠改的小筆電ES1-132-C1MZ
螢幕正面,為霧面螢幕

[開箱]天生欠改的小筆電ES1-132-C1MZ
左側視角

[開箱]天生欠改的小筆電ES1-132-C1MZ
右側視角

[開箱]天生欠改的小筆電ES1-132-C1MZ
上方視角
嗯...螢幕部分應該是TN面板
這個等級的筆電大概就這樣,總之不期不待不受傷害,只求能動就好

[開箱]天生欠改的小筆電ES1-132-C1MZ
入手改裝的三寶:SSD 256GB、記憶體8G DDR3L、SATA轉接線(在此不負責任推測此連接線應可適用於同樣接口的機種)

[開箱]天生欠改的小筆電ES1-132-C1MZ
打開蓋子後發現居然沒有插記憶體!?原來是onboard,本來還想便宜變賣2GB的記憶體的說...
1.背蓋開關,可在BIOS中bypass 2.SATA轉接線的插口
圓圈處螺絲鬆開後可拆起整面底蓋,難度0%,只要耳機孔那面最後卸下就好

[開箱]天生欠改的小筆電ES1-132-C1MZ
1.電源線 2.螢幕訊號線 3.記憶體插槽 4.鍵盤線 5.SATA轉接口 6.觸控板排線 7.電池排線 8.喇叭排線
這台筆電沒有風扇只有散熱片,圓圈處螺絲鬆開螺絲後即可卸下

[開箱]天生欠改的小筆電ES1-132-C1MZ
拆開後中央為CPU 1.記憶體,美光製的 2.eMMC 32GB,***製的

[開箱]天生欠改的小筆電ES1-132-C1MZ
背面滿乾淨的

[開箱]天生欠改的小筆電ES1-132-C1MZ
將SATA轉接線與SSD合體,這組線根支撐架居然沒有附螺絲~~
還好不久前將老筆電V3017AU給宰了,可用的零件還很多


效能部分由於我不是專業的,所以就拿常測的幾種工具稍微測一下
不過看到他的身價其實也不會有多大的期待,只求不要太差就好

[開箱]天生欠改的小筆電ES1-132-C1MZ
內建的eMMC,看到這個速度我的嘴巴都快掉下來了,難怪點個開始鍵都會感覺鈍鈍的

[開箱]天生欠改的小筆電ES1-132-C1MZ
換上SSD後整個體驗比eMMC好太多了,感覺都快飛起來了(誤),由於買這顆SSD時是挑最便宜的,夠用就好~

CPU資訊
[開箱]天生欠改的小筆電ES1-132-C1MZ
[開箱]天生欠改的小筆電ES1-132-C1MZ
[開箱]天生欠改的小筆電ES1-132-C1MZ
[開箱]天生欠改的小筆電ES1-132-C1MZ
[開箱]天生欠改的小筆電ES1-132-C1MZ


由於WIN8後的系統把VISTA、WIN7內建的效能資訊及工具給拿掉了
於是想辦法把它裝回去囉~~
雖然這個評分很歡樂,不過多少還是可以參考一下
[開箱]天生欠改的小筆電ES1-132-C1MZ
看到這個數據,再看看被我宰掉的V3017AU,真的感覺科技進步很快速,當初V3017AU最低的圖形只有2.4分
不到7k的小筆電完全屌打當初花了28K才買到筆電...
由於2GB的記憶體是onboard,所以插上8GB的記憶體後總共有10GB可以用!!
比我的桌電還多!但實際上使用後其實插4GB大致上就可滿足了(單純插好插滿的心態作祟)

由於CPU的關係造成記憶體無法完全發揮效能,但總體上來說還是可接受的
實際上使用後
youyube播放1080p 60ps影片 =>會卡頓
youyube播放1080p影片 =>順暢
youyube播放1080p +720p影片 =>會卡頓,不順
動畫瘋撥放1080p影片 =>開撥前3秒會卡頓之後順暢
播放藍光影片1部1080p 10bit =>順暢
播放藍光影片2部1080p 10bit =>卡死了,只有聲音順暢
或許是在無線網路的情況下會有卡頓的情況,但一旁的Lenovo G470撥放一樣的影片就很順
個人是覺得應該是這顆CPU的效能問題

這幾天使用下來平均約在5小時20分左右
我是螢幕亮度20%、音量40%、CPU平均95~100%在運轉
開日盛HTS快易點+鉅富贏家3.0+EXCEL 2013 dde聯動報價+windows media player不停放音樂
開高效能模式,從08:40~14:00,電池電量剩6%,跟原廠宣稱的使用8小時落差有點多
如果是一般文書使用應該有機會達到吧?
在好奇使然下查了AO1-132的尺寸規格後發現跟ES1-132幾乎一樣
電池應該可以直接使用AO1-132的電池(不確定),這列為日後改裝的目標,有結果在更新回報囉~~


最後想對這新夥伴說聲
[開箱]天生欠改的小筆電ES1-132-C1MZ

--------------------------------------------分隔線-------------------------------------------------
此部分可忽略,大概分享本次將eMMC內的作業系統拷貝到SSD上的過程
由於工作上常用Acronis將機台的電腦作業系統備份,所以使用Acronis 2013來做鏡像還原
拷貝到SSD後,eMMC我是將它完全格式化後清空的(會怕的就別做嘿~ 哥哥有練過)

step1:準備一支16GB的隨身碟,使用acer care center中的備份>建立出場預設備份
這個動作一定要做,不管是不是要改機,建立備份是一定要的,就像以前筆電都要製作的還原光碟是一樣的
如果要保險一點的可以在windows中,開始>設定>備份 中,建立windows 10內建的備份

step2:到微軟官網下載windows 10,燒錄成光碟片,這時你需要準備一台外接光碟機,不然就是使用USB來安裝

step3:使用Acronis將eMMC(C槽)整個製作成映像檔,在將映像檔還原到SSD(D槽)上,並且將此映像檔保存在外接硬碟中,
日後如果要更換硬碟想維持原廠的格式還可再次還原

[開箱]天生欠改的小筆電ES1-132-C1MZ
1.點選備份硬碟 2.切換成整顆硬碟模式 3.選取要被備份的硬碟 4.選取備份存放的目錄 5.檔案命名 6.點選後開始備份
整個備份時間不到15分鐘,而將映像檔還原到SSD的方式也很簡單,點選1旁邊的"復原資料"

[開箱]天生欠改的小筆電ES1-132-C1MZ
1.點選備份與還原 2.選擇要被還原的映像檔後點選復原 3.將整個eMMC的硬碟按照原廠的格式復原
4.點選要還原的硬碟(要非常小心點選,我的2TB影片就曾經因此消失) 5.點選立刻復原
還原的時間比較快,大概10分鐘搞定

step5:由於我一開始在備份映像檔時作業系統似乎還在背景偷偷執行些優化的動作,在選擇SSD(D槽)開機開好後,
背景優化針對系統槽C槽(eMMC)優化,造成開機的D槽(SSD)系統崩潰關不了機,強制關機後開不了機,
故選擇此方式來還原。在還原前,須對UEFI中作變更,參考原廠的說明
https://tw.answers.acer.com/app/answers/detail/a_id/29320
https://tw.answers.acer.com/app/answers/detail/a_id/26992/kw/%E9%97%9C%E6%A9%9F/related/1

[開箱]天生欠改的小筆電ES1-132-C1MZ
※此圖為示意圖,在對拷時沒留圖
首先,1為eMMC硬碟(C槽),2為SSD固態硬碟(D槽),將Arconis拷貝出來的映像檔還原到SSD中,
此時SSD中應有三個分區:EFI系統磁碟、Acer(D:)、修復磁區分割
點選我的電腦>管理>存放裝置>磁碟管理,點選SSD硬碟中的D槽按右鍵>刪除磁碟區
將磁區刪除後,電腦關機並將SSD從SATA排線上卸除
※關機前記得再次確認是否關閉快速開機功能及開啟F12 Boot Menu,開啟Secure Boot

以下是我bios的設定,可參考看看
[開箱]天生欠改的小筆電ES1-132-C1MZ
[開箱]天生欠改的小筆電ES1-132-C1MZ
[開箱]天生欠改的小筆電ES1-132-C1MZ

設定好後,開機後按F12選取使用光碟機開機,進入安裝WIN10畫面
點選立即安裝>授權條款>自訂>將eMMC中的各個分區刪除,變成空白的硬碟,然後關機並將SSD裝回
[開箱]天生欠改的小筆電ES1-132-C1MZ

step6:使用USB還原作業系統
[開箱]天生欠改的小筆電ES1-132-C1MZ
(1)開機前先插入先前準備的USB,開機後按F12選擇使用USB開機

[開箱]天生欠改的小筆電ES1-132-C1MZ
(2)設定好語系及鍵盤後,點選疑難排除

[開箱]天生欠改的小筆電ES1-132-C1MZ
(3)點選重設此電腦

[開箱]天生欠改的小筆電ES1-132-C1MZ
(4)移除所有項目

[開箱]天生欠改的小筆電ES1-132-C1MZ
(5)選擇作業系統

再來就等電腦重新安裝好系統後就大功告成囉~
此過程大約費時2.5小時,CPU不太夠力的關係...

在移植win10的過程中win10似乎有紀錄硬體,並將記錄回寫回C槽中
當我第一次將映像檔還原到SSD後卻無法正常進入作業系統,使用從磁碟還原作業系統也失敗
直到使用USB來還原作業系統才成功,不知道是哪個步驟有問題
中途有嘗試灌Win7,但在讀取完光碟後畫面會一直卡在start windows的畫面不動
可能BIOS有鎖,還需要再研究一下;而USB安裝WIN7還沒嘗試過,有請高手分享一下了
改機的方法百百種,我的手法絕對不是最好的,本次除了記錄之外也給沒概念的新手參考看看,好自己摸索囉~

[開箱]天生欠改的小筆電ES1-132-C1MZ
最後附上本次的對帳單,感謝母校不砍ID之恩使小弟我在畢業多年後還能以優惠價格入手小紅
2017-02-28 0:47 發佈
文章關鍵字 開箱 筆電 132

柳如楓 wrote:
自從跨完年後就想入...(恕刪)



讚! 感謝分享

柳如楓 wrote:
自從跨完年後就想入手...(恕刪)


推專業文!

唯一有些疑問的是這台本來就有預留2.5吋HD空間是嗎?只是Sata需要用轉接線接上主機板?
這台跟我兩年多前買的 Acer ES1-111 很類似啊!外觀也蠻像的
但我查 CPU Benchmark
你這台使用 N3350:1126 , 2核心
而兩年前的 N2940:1757 , 4核心

這效能只約略舊的 2/3 而已,這是2核心與4核心差異!
小弟也拿過es1 111
效能似乎比這部好蠻多的
買來落地改ram ssd後看片打lol都輕鬆愜意呢!

claus950 wrote:
唯一有些疑問的是這台本來就有預留2.5吋HD空間是嗎?只是Sata需要用轉接線接上主機板?

這台本身有預留2.5吋的硬碟空間
塞7mm的硬碟厚度剛好,9mm的可能會蓋不起來
要去買專用的轉接線,機子本身沒有附這條(都用買的了連接線跟支架還不附鎖硬碟用的固定螺絲,真是...)
目前只發現藝人店有在賣,都懷疑這台是不是客制機了




luelue666 wrote:
你這台使用 N3350:1126 , 2核心
而兩年前的 N2940:1757 , 4核心
這效能只約略舊的 2/3 而已,這是2核心與4核心差異!

以產品的規格來看這顆N3350應該是N2910的精進版
而N3450應是N2940的精進版
這一代的CPU強調省電及繪圖的功能(雞肋)而降低了CPU處理的效能
不過大致上還是比Atom及前一代的N3050、N3060在效能及顯示方面來的好一些
而N3150、N3160的CPU在核心數及效能上還是較優於N3350的,圖形方面則是N3350較強一些
如果這台能配上N3450這顆CPU再加上AOI-132的3 cell 3770mAH電池的話那就完美了
這台ES1-132-C1MZ不知道跟PChome上的ACER ES1-132-C3M5差在哪邊? 想改

yuppie wrote:
這台ES1-132-C1MZ不知道跟PChome上的ACER ES1-132-C3M5差在哪邊?


差在顏色...
C1MZ是紅色
C3M5是黑色
其他看規格表就看不出差別了
看到可以改ssd忽然心動了
坐等電池測試
請問這台拿來上網瀏覽順暢嗎?
開機和整理資料的基本操作需要等嗎?
需要追劇抓片,還有偶爾用網頁版office,
一般播放1080p影片都正常不會聲音影像不同步或卡頓嗎?
有時候我會抓下來看,有時候是線上看,
再麻煩您解答唷,謝謝!
