還有人缺acer藍芽模組的連接線嗎

星風邪宇
個人積分：867分
文章編號：4583675

867分

樓主

2008-01-07 0:12

小弟的NB是TM3002
買的時候內建的藍芽是1.2版的
很久以前在Y拍上買過一個2.0版的模組
換掉之後那個1.2版地原本要裝在我妹的TM2403上面
由於一直買不到中間的這條連接線導致放到現在
這禮拜閒著沒是逛台中電子街時一時興起到電子材料行問問看
問了n間都沒這東西~連頭都沒有
老版說這麼小的頭一定要工廠做~而且一次下訂數量最少要一千個起跳
就在快要放棄的時候發現一家材料行有賣空的頭
但是只有連接主機版這邊的~連接模組的那頭真的太小了
這個8pin的頭店裡只賣空的頭
另外有個7pin的有賣含壓好的線
於是小弟買了兩條7pin含線+一個8pin的頭
把7pin的線一根一根拔出來後裝到8pin的頭裡面
連接模組那邊就用焊的慢慢焊到模組上
不過因為還要到台北跟堂哥借改裝Wii用的電烙鐵跟焊錫
所以小弟先把線的部份分享出來供大家參考
希望對板上還有找不到線的人有幫助

左邊是8pin右邊是7pin其中一條線被拔到8pin上了
還有人缺acer藍芽模組的連接線嗎

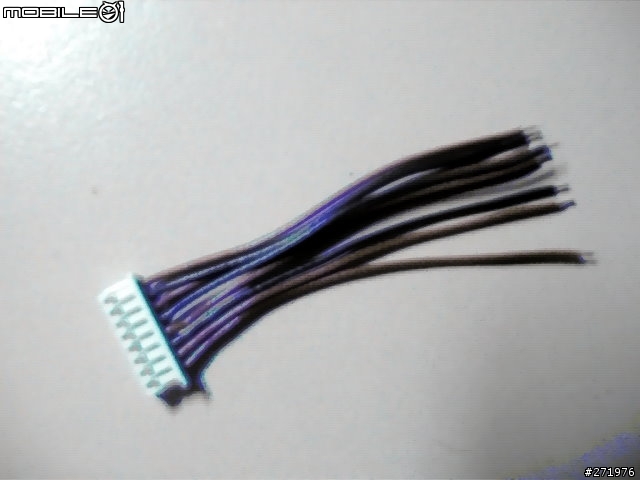

這是8pin的完成品~剝細線部分最好用的工具就是"指甲剪"
還有人缺acer藍芽模組的連接線嗎

2008-01-07 0:12 發佈

文章關鍵字 Acer 藍芽模組連接線

ㄚ噹

ㄚ噹
個人積分：37分
文章編號：5096691

37分

2樓

2008-02-26 13:46

電子街的哪家..??

今華..還是.龍昇..??

直接焊就好了吧..要跳線嗎???

星風邪宇

星風邪宇
個人積分：867分
文章編號：5102589

867分

樓主

2008-02-26 22:23

Y噹 wrote:
電子街的哪家..??...(恕刪)

抱歉
小弟一直以為這篇沒人要回了
所以年代久遠
問我哪間一時也想不起來
只記得不是今華
進去之後櫃檯在左邊
放這種小頭的櫃子在進門正前方這排櫃子的另一頭

PS~依稀記得~~EEEPC視訊用的那種頭他這裡有

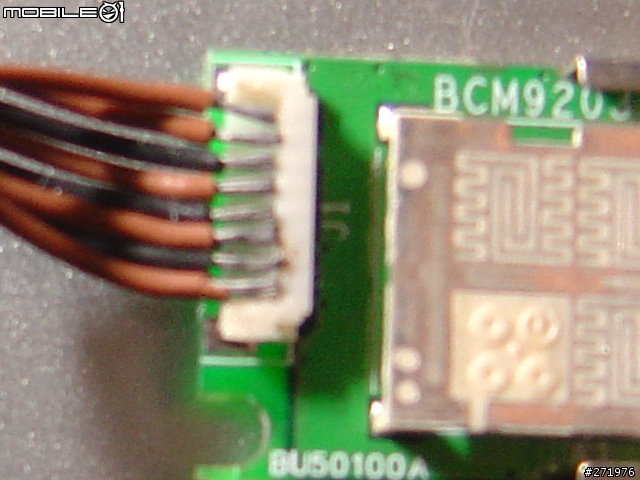

以下是這模組的完成品
模組的接頭那邊我把外殼拆了才能焊

同一張圖~放大之後慘不忍睹

慾望少一點~幸福多一點~/科技始終來自於人性~人性始終來自於惰性~/先和解的不是認輸~是在乎~

ㄚ噹

ㄚ噹
個人積分：37分
文章編號：5105226

37分

4樓

2008-02-27 1:33

哈哈..我看我藍芽模組也不要買了..

直接用usb藍芽下去改好了..

http://23nb.com/bbs/viewthread.php?tid=1859&extra=page%3D3

http://23nb.com/bbs/viewthread.php?tid=1866

星風邪宇

星風邪宇
個人積分：867分
文章編號：5108305

867分

樓主

2008-02-27 11:33

這種改法我也知道

只是~重點還是那個接頭

希望大大您能順利找到

慾望少一點~幸福多一點~/科技始終來自於人性~人性始終來自於惰性~/先和解的不是認輸~是在乎~

ㄚ噹

ㄚ噹
個人積分：37分
文章編號：5200259

37分

6樓

2008-03-06 2:45

這下掛了..看照片不知尺寸..只知道大概8pin的小頭...
用手機拍了大概的外型..就去電子街找..結果..還是太大.

沒想到....竟然這麼小..忘了你旁邊的1元可比對...
天阿...都拆光光了..又不能用..這下頭大了...

acer也真是太那個了吧..竟然把藍芽座...做在音源孔後面..不整台拆光光..
把主機板拿出來...還真是無法裝阿...
而且有的"牙座"中的銅牙..都跑出來了..因為旁邊塑膠都裂掉了..
唉...品質還真是不好...這下補強不知奈不耐得住...

老大..請你用力的想..在那間買的...
是在路邊..還是裡面..什麼路上..說個大概的位置..我去找看看..
我是在今華買的..他不知還有沒有更小的..

天阿..還是把屍體先收好做個分類吧...

星風邪宇

星風邪宇
個人積分：867分
文章編號：5200715

867分

樓主

2008-03-06 7:38

大大您先不要急
您的NB是甚麼型號的
量一下主機板端的8PIN是幾CM
小弟我看過有兩種
一種是1.2CM(就是本次分享的這種)
一種是1CM(電子街買不到~但是我手上有一條網拍多買的)

左邊是1CM~右邊是1.2CM

藍芽模組的接頭我也是用焊接的(超難焊的~跟改Wii B2C晶片有得比)

慾望少一點~幸福多一點~/科技始終來自於人性~人性始終來自於惰性~/先和解的不是認輸~是在乎~

星風邪宇

星風邪宇
個人積分：867分
文章編號：5200739

867分

樓主

2008-03-06 7:49

另外小弟確定不是在金華買的
因為那個老闆娘連給我逛店裡的機會都沒有
直接說沒這種東西
有可能是龍昇
不過如果你最後確定是1CM
人也是在台中的話小弟這條給你當作交朋友
不過小弟這裡有點遠~大雅神岡交界這一代
而且我這禮拜只有禮拜五下午有空

慾望少一點~幸福多一點~/科技始終來自於人性~人性始終來自於惰性~/先和解的不是認輸~是在乎~

ㄚ噹

ㄚ噹
個人積分：37分
文章編號：5206340

37分

9樓

2008-03-06 16:05

是1cm..的8pin..
今華比較大間..可以逛..都是僱員工的..
龍昇是自己顧店的..沒有賣..

其實焊接很簡單..要焊之前..你要塗點錫油在上面..
線跟點都塗一點..只要你烙鐵一靠過去..
咻一聲..錫就黏住了..而且還很漂亮..

我先去今華換換看..如果沒有在跟你買..3q

其實比較傷腦筋的是..鑲銅牙的塑膠都裂開了..
銅牙都掉出來了..用快乾可能黏不住..
用絡鐵熔些塑膠補強..也不知能不能撐住..只能試試了.

星風邪宇

星風邪宇
個人積分：867分
文章編號：5207395

867分

樓主

2008-03-06 17:26

Y噹 wrote:
鑲銅牙的塑膠都裂開了...(恕刪)

這是什麼東西
看不懂
是指藍芽模組上的點嗎??
你用的藍芽模組是原廠那型式還是自己買來改的??

慾望少一點~幸福多一點~/科技始終來自於人性~人性始終來自於惰性~/先和解的不是認輸~是在乎~
