[拆機]ACER 5745G 時尚條紋機!!

叮咚....
朋友:還在睡喔??
我:嘿啊! 安怎??
朋友:跟你說 你那篇4820TG拆機文被轉貼到對岸去了 很火喔!!
我:我知道啊..轉文者有發E-MAIL和我知會過了
朋友:跟你說..我買了5745G了!!!!
我:(驚)蝦咪???
朋友:幫我拆機換一下散熱膏啦....
我:好啦!!不過我會拍照上傳01分享喔...
朋友:OKOK!!

========================分隔線======================

1.同樣滴 準備一些工具 這次用電動螺絲起子喔!!
[拆機]ACER 5745G 時尚條紋機!!

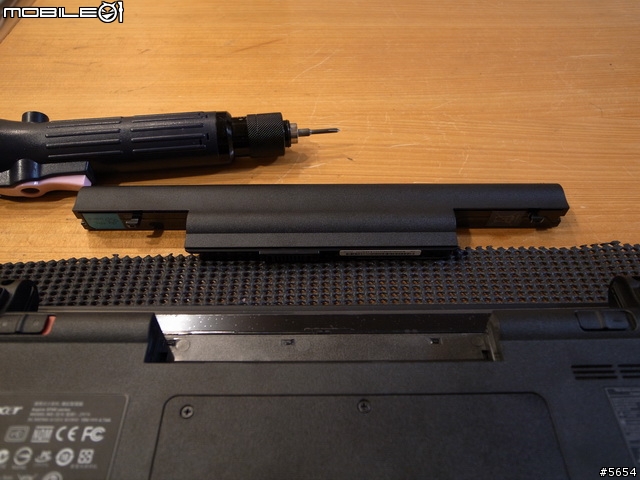

2.一定要記得卸電池 否則拆機時過電就....
[拆機]ACER 5745G 時尚條紋機!!

3.先把背蓋螺絲卸下 打開背蓋 就能看到內部了
[拆機]ACER 5745G 時尚條紋機!!

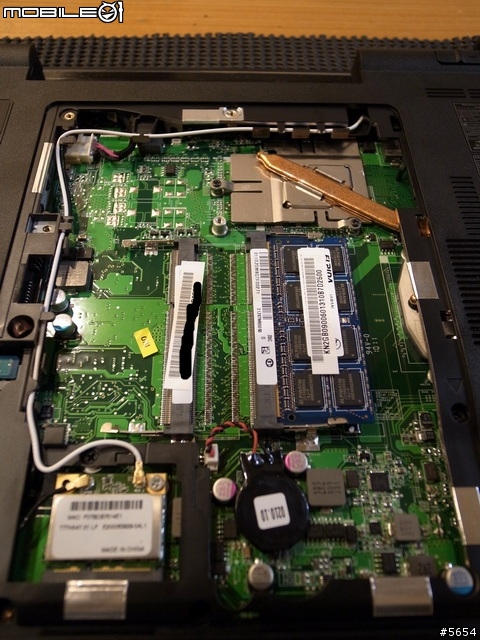

4.主機板部分
[拆機]ACER 5745G 時尚條紋機!!

5.一樣是使用爾必達2G DDR3的記憶體
[拆機]ACER 5745G 時尚條紋機!!

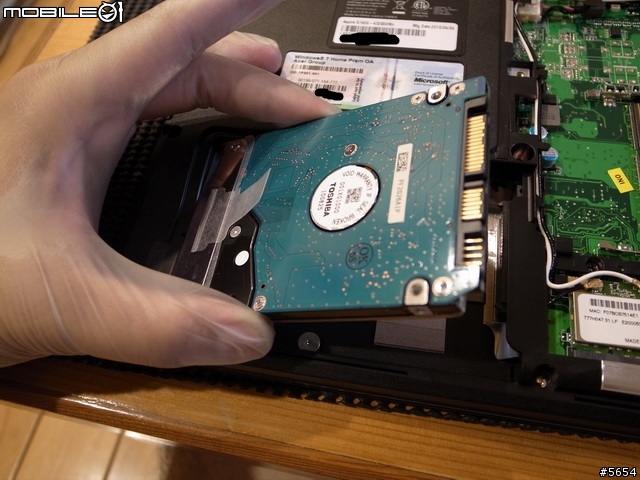

6.再來卸硬碟
[拆機]ACER 5745G 時尚條紋機!!

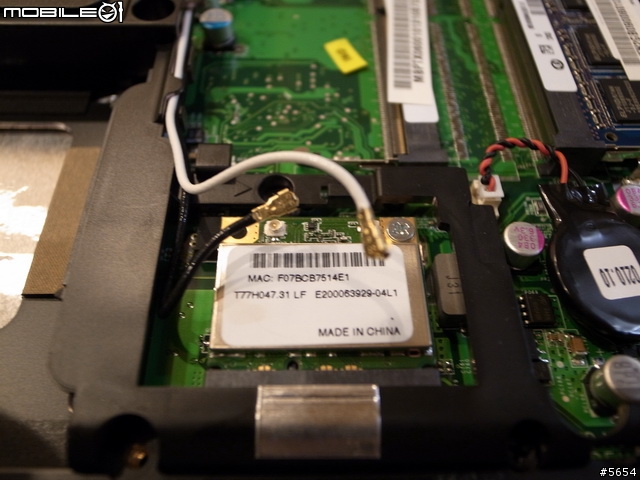

7.卸無線網卡天線
[拆機]ACER 5745G 時尚條紋機!!

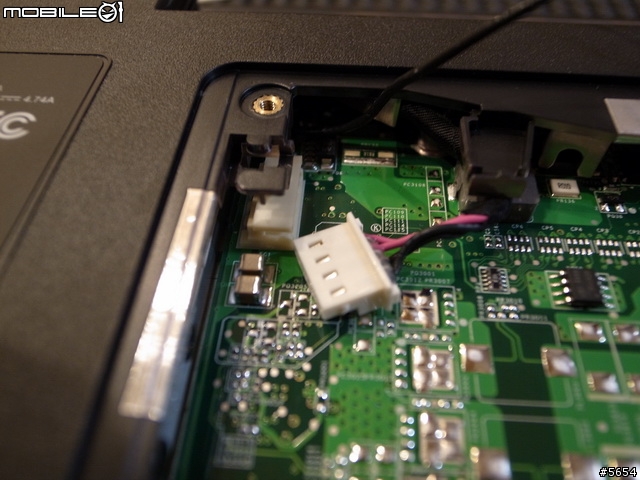

8.移除ADT電源線
[拆機]ACER 5745G 時尚條紋機!!

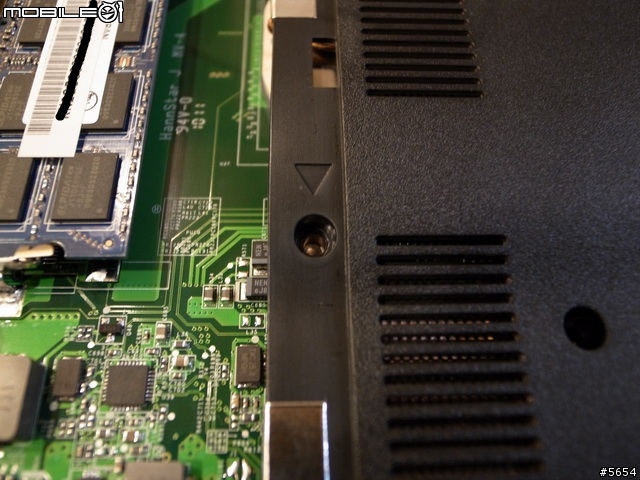

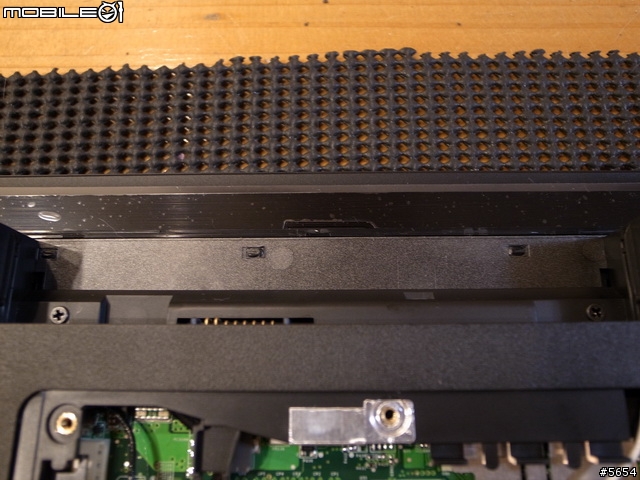

10.螺絲部份要注意 電池底下有2顆(眼尖的網友應該知道了 和4820TG位置一樣)
[拆機]ACER 5745G 時尚條紋機!!

11.這一顆螺絲比較特別 容後說明
[拆機]ACER 5745G 時尚條紋機!!

12.無線網卡下有一顆
[拆機]ACER 5745G 時尚條紋機!!

13.記憶體插槽下也有
[拆機]ACER 5745G 時尚條紋機!!

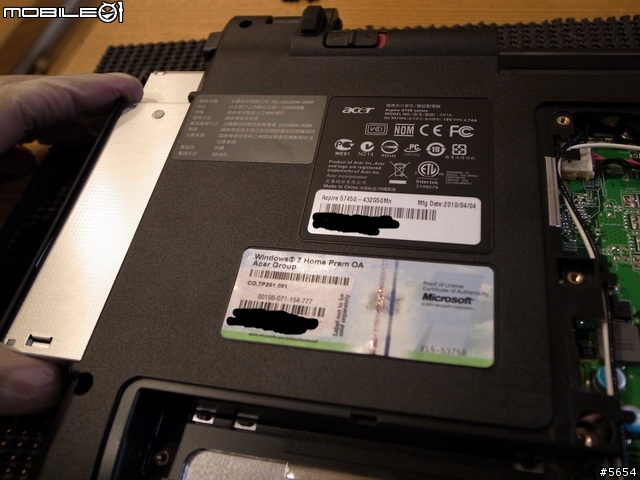

14.移除光碟機
[拆機]ACER 5745G 時尚條紋機!!

15.硬碟下也有一顆
[拆機]ACER 5745G 時尚條紋機!!

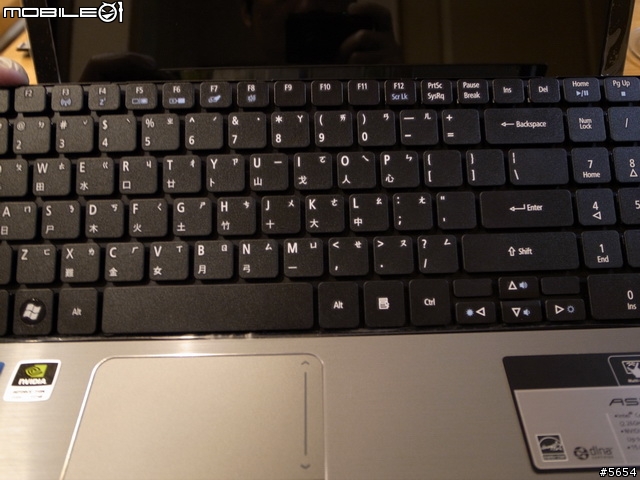

16.和4820一樣 用塑膠板向前頂住卡準順勢拉起鍵盤 共有5個卡準喔!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

17.鍵盤內部
[拆機]ACER 5745G 時尚條紋機!!

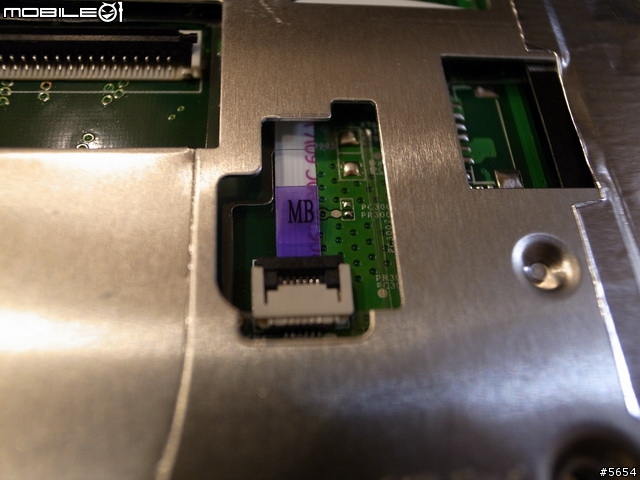

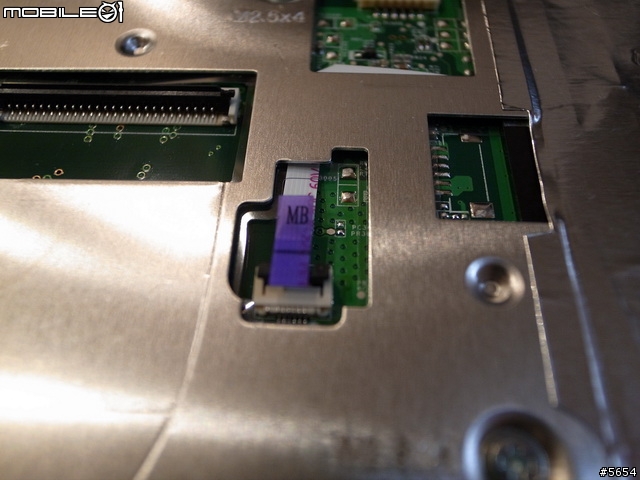

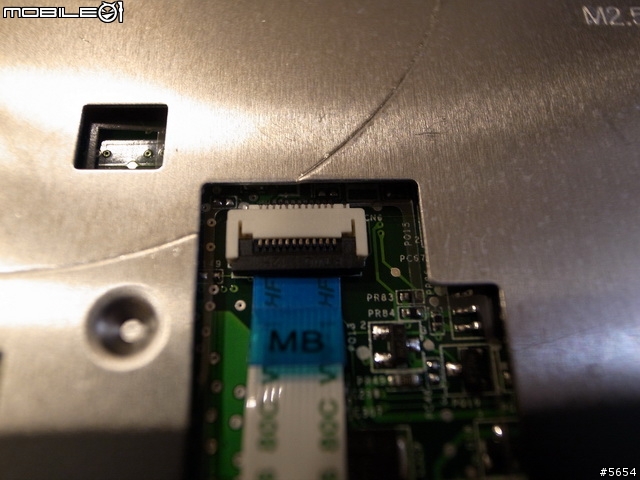

18.移除各部排線 依序是鍵盤-POWER鍵-觸控版及省電鍵
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!


19.移除喇叭排線
[拆機]ACER 5745G 時尚條紋機!!

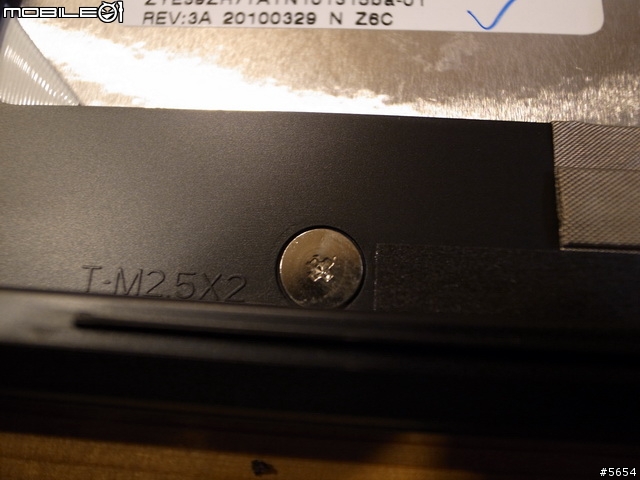

20.卸鍵盤上蓋螺絲 注意尺寸一樣有2種 別搞混了!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

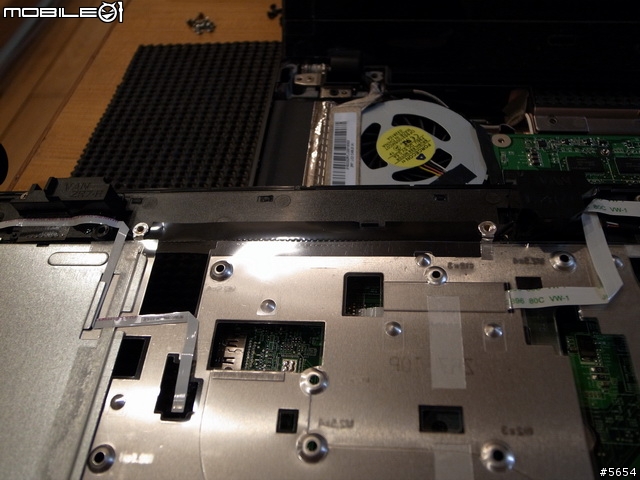

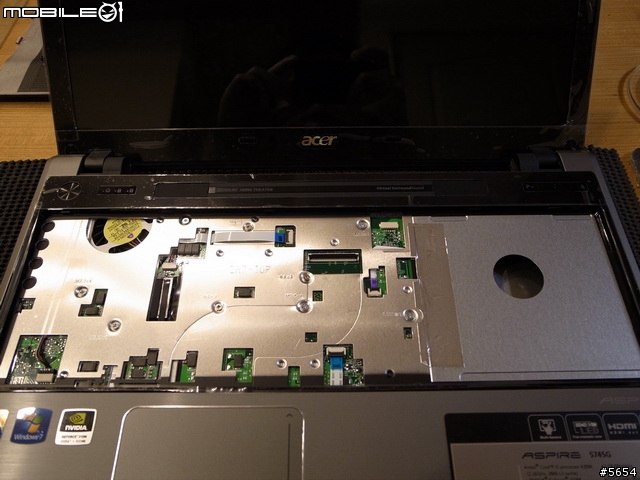

21.螺絲卸完後即可將上蓋拉起
[拆機]ACER 5745G 時尚條紋機!!

22.可以看到喇叭和4820不一樣 左右聲道都是在上蓋上
[拆機]ACER 5745G 時尚條紋機!!

23.觸控版和按鍵的走線
[拆機]ACER 5745G 時尚條紋機!!

24.和4820一樣的USB版
[拆機]ACER 5745G 時尚條紋機!!

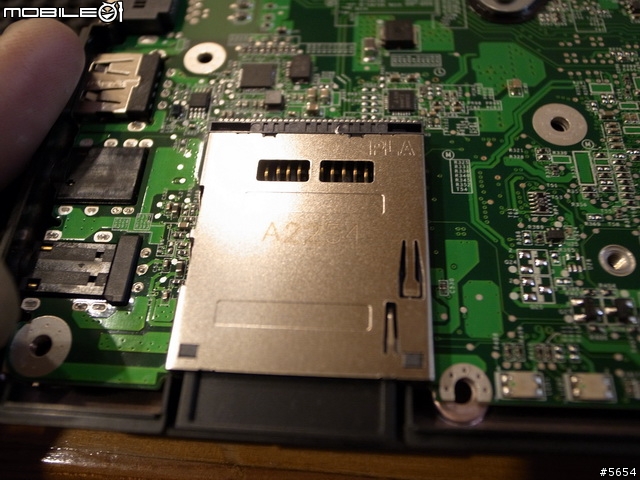

25.藍牙晶片與讀卡機模組
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

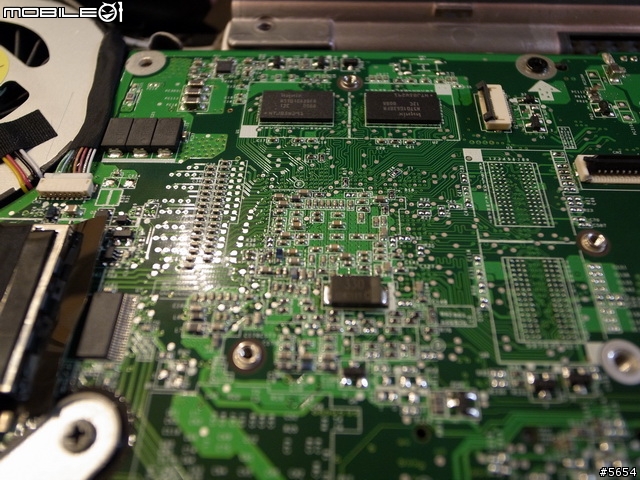

26.主機板部分
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

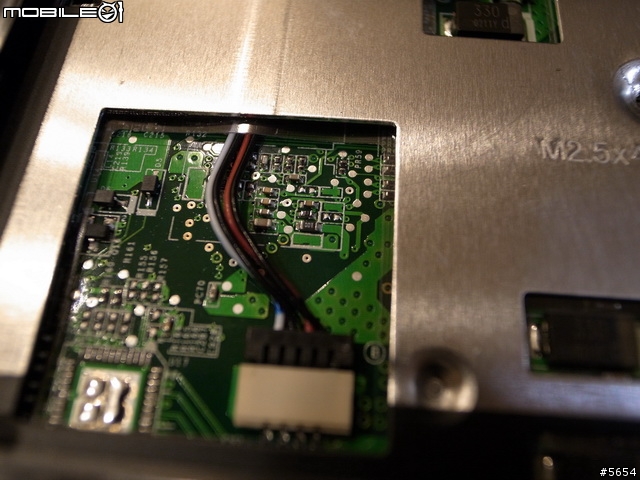

27.ADT電源線
[拆機]ACER 5745G 時尚條紋機!!

28.再來卸LCD排線和CCD排線 CCD排線很細 小心別扯斷了!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

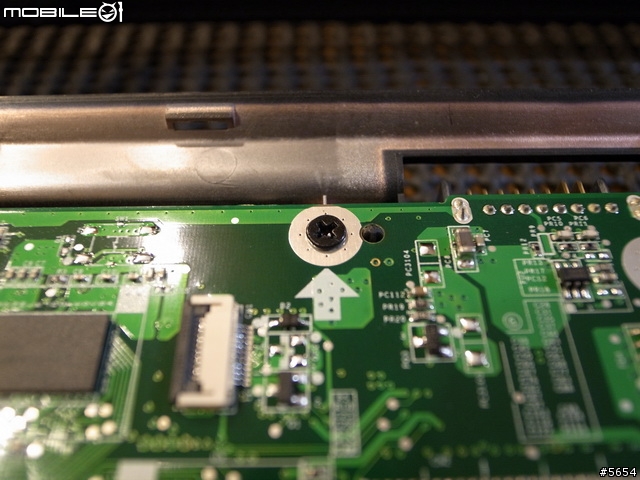

29.主機板上方螺絲移除OK!!
[拆機]ACER 5745G 時尚條紋機!!

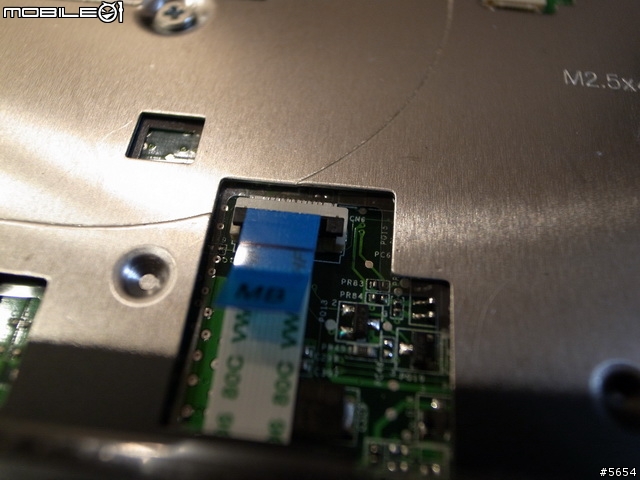

30.USB版排線移除確認!!
[拆機]ACER 5745G 時尚條紋機!!

31.主機板卸下
[拆機]ACER 5745G 時尚條紋機!!

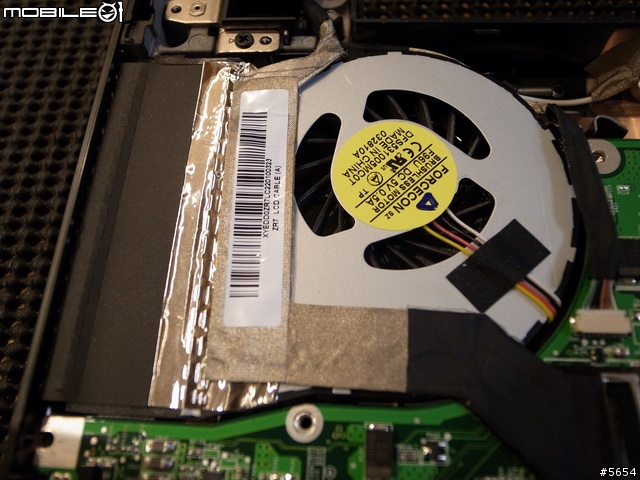

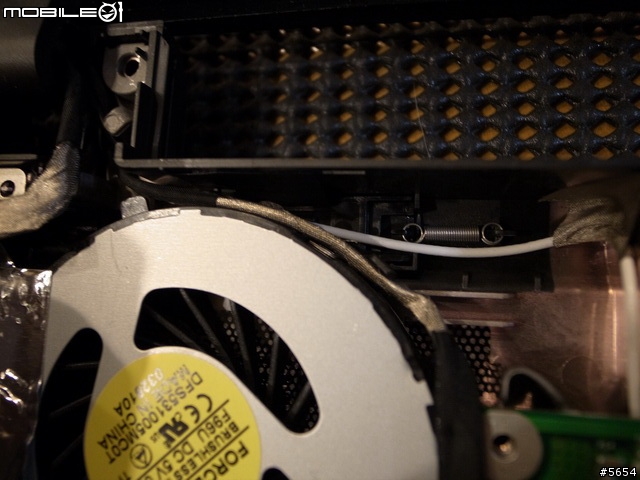

32.FORCECON代工的風扇
[拆機]ACER 5745G 時尚條紋機!!

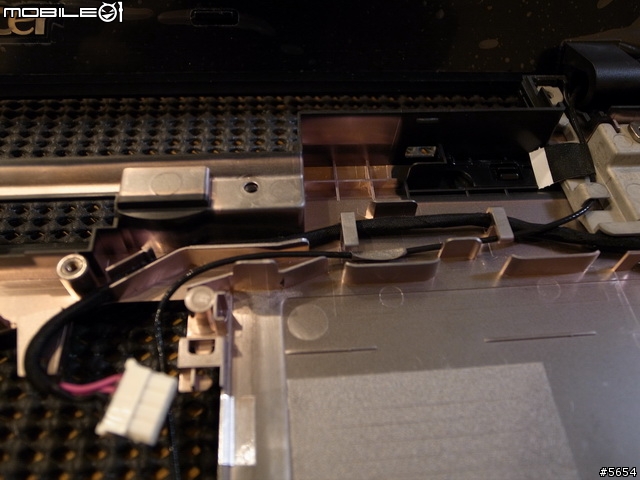

33.底蓋內部線路
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

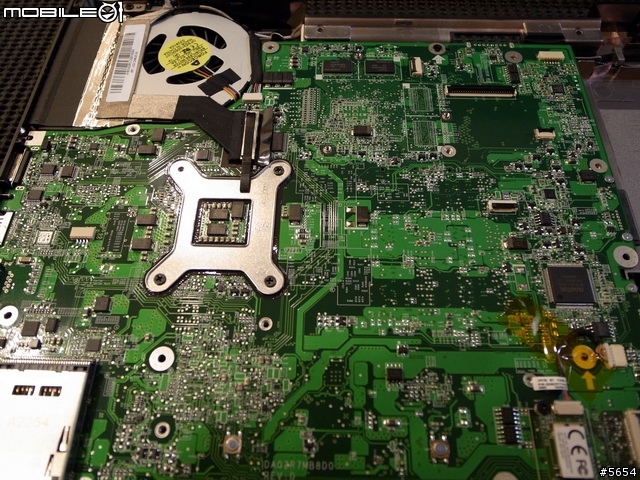

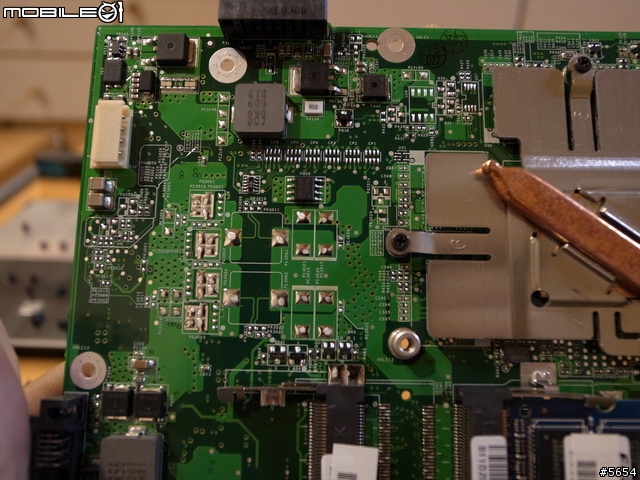

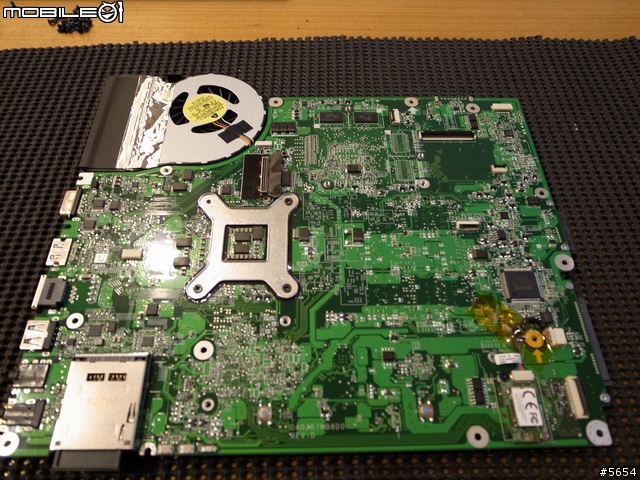

34.主機板正反面(嗚...我也要雙熱導管啦T-T)
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

35.散熱模組..可見散熱比4820好很多!!
[拆機]ACER 5745G 時尚條紋機!!

36.HM55晶片 有沒有注意到少一顆螺絲啊?? 就是步驟11的那一顆喔!!
[拆機]ACER 5745G 時尚條紋機!!

37.各部線路圖
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

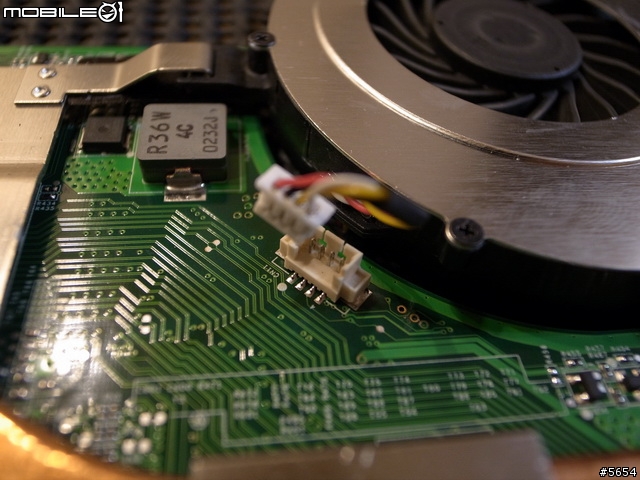

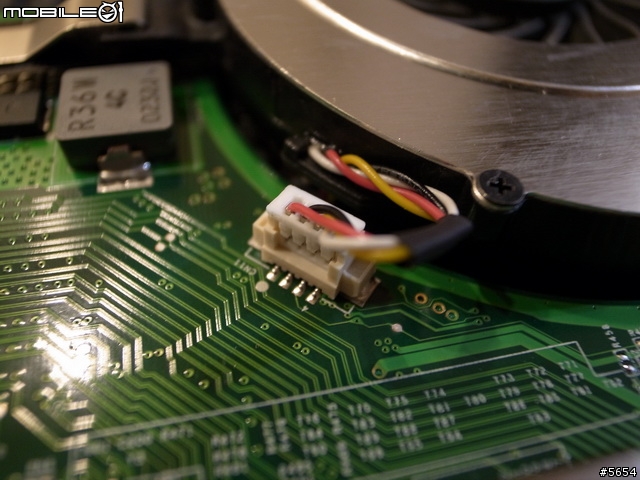

38.移除風扇電源線
[拆機]ACER 5745G 時尚條紋機!!

39.HM55晶片
[拆機]ACER 5745G 時尚條紋機!!

40.卸散熱模組螺絲
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

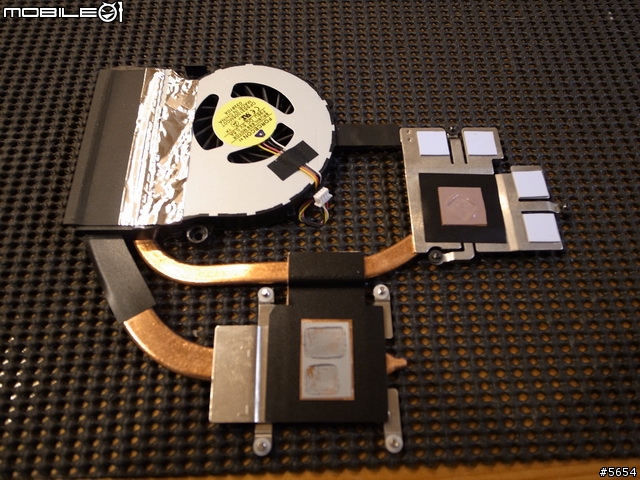

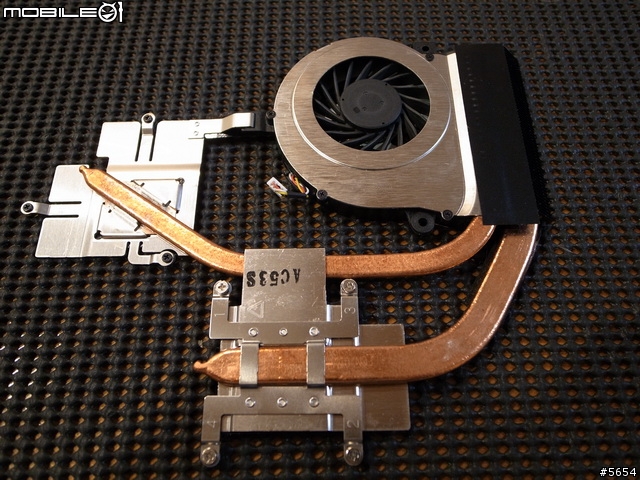

41.散熱模組正反面 可看到VGA部份還是使用導熱膠
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

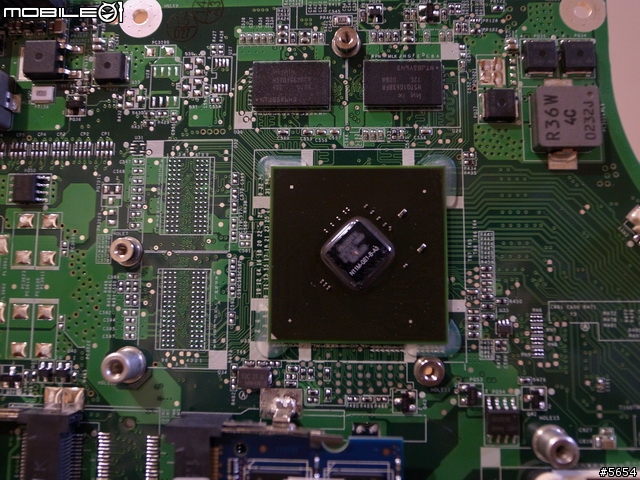

42.CPU及顯示晶片 CPU一樣有使用麥拉片 保護電容不被散熱器壓到
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

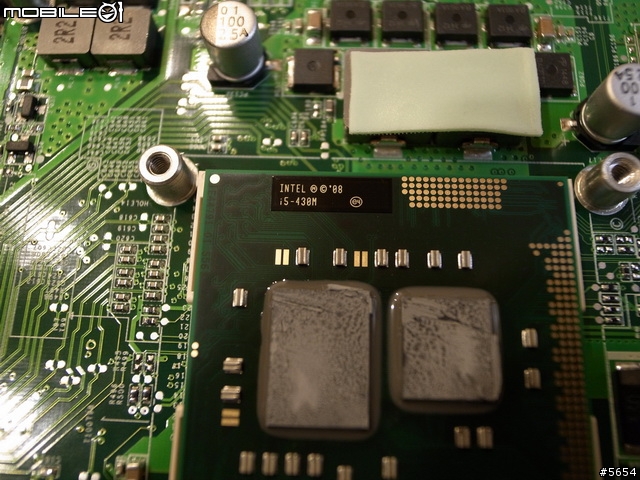

43.I5-430M(科科...我贏了)
[拆機]ACER 5745G 時尚條紋機!!

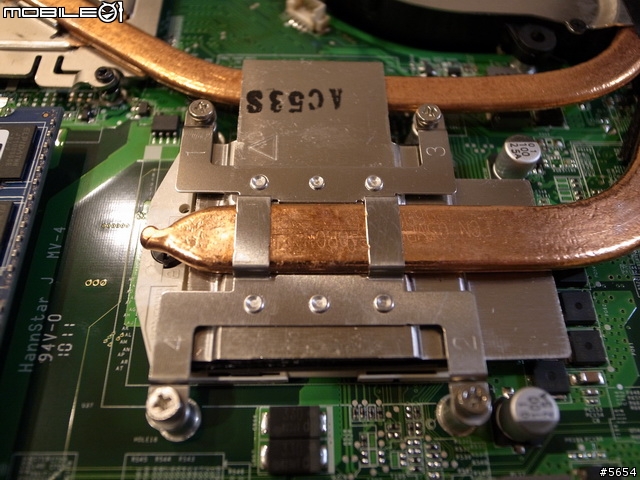

44.換完散熱膏後 開始組合 先把散熱模組安裝完成!
[拆機]ACER 5745G 時尚條紋機!!

45.插上風扇排線
[拆機]ACER 5745G 時尚條紋機!!

46.HM55散熱片安裝 注意只有所一顆螺絲 還有散熱片別裝反了..
[拆機]ACER 5745G 時尚條紋機!!

47.放回主機板 注意別壓到排線
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

48.安裝USB版排線
[拆機]ACER 5745G 時尚條紋機!!

49.鎖回螺絲
[拆機]ACER 5745G 時尚條紋機!!

50.插回CCD排線
[拆機]ACER 5745G 時尚條紋機!!

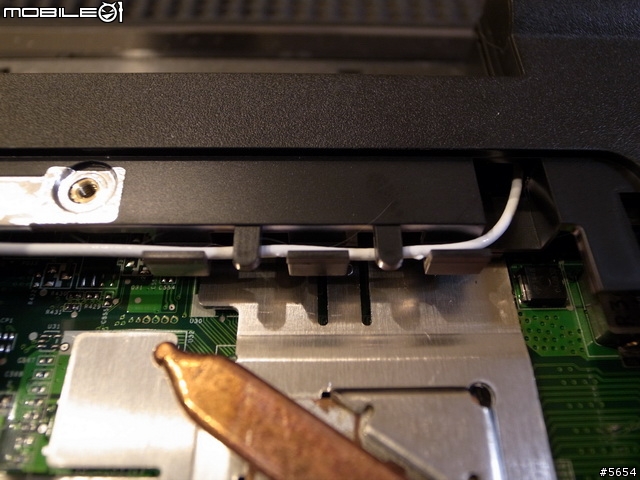

51.注意CCD排線走線
[拆機]ACER 5745G 時尚條紋機!!

52.插回LCD排線 一樣注意走線
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

53.插回各部位排線
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

54.鎖回螺絲
[拆機]ACER 5745G 時尚條紋機!!

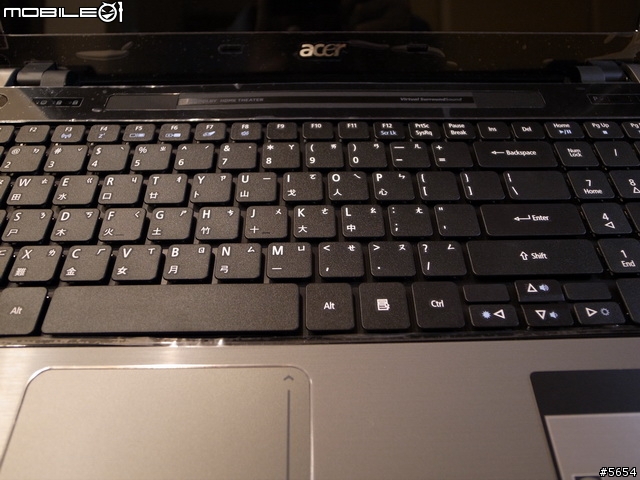

55.安裝鍵盤
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

56.插回ADT電源線
[拆機]ACER 5745G 時尚條紋機!!

57.插回無線網卡天線並注意走線
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

58.安裝光碟機
[拆機]ACER 5745G 時尚條紋機!!

59.記得鎖回這顆螺絲
[拆機]ACER 5745G 時尚條紋機!!

60.安裝硬碟!!
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

61.蓋上背蓋
[拆機]ACER 5745G 時尚條紋機!!
[拆機]ACER 5745G 時尚條紋機!!

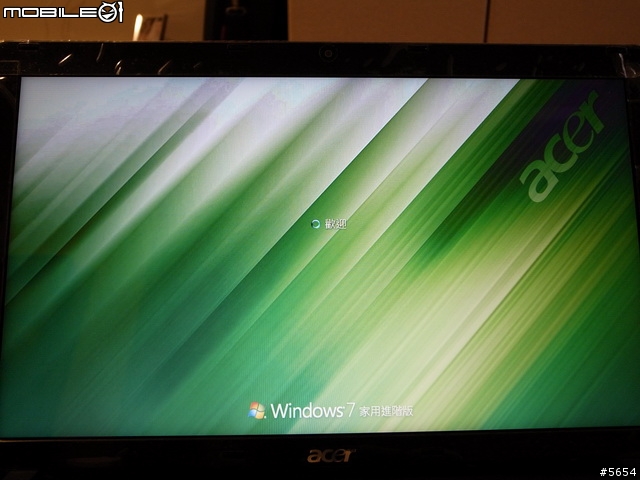

62.開機OK!!
[拆機]ACER 5745G 時尚條紋機!!

======================分隔線=======================

累死我了..
5745G不難拆 使用的散熱模組和4820不一樣
所以理論上散熱會比4820tg好一些....
這次拆機破除我MB可以共用的想法
4820和5745系列是完全不一樣的東西
表示ACER不一樣的機型都有各自專屬的RD
雙熱導管真的是讓人流口水啊!!!!(4820...我還是很愛妳的)
2010-05-01 11:02 發佈
小弟我還不會拆解細部筆電,看了這次的圖文介紹
突然覺得變簡單了(一定是我做夢@@").
而且拆一項還邊解說真是讚阿.

看得真的挺過癮的!太讚了阿!!

5745在15.6吋裡面看起來算是蠻有質感又輕薄的呢
dodrz wrote:
小弟我還不會拆解細部...(恕刪)

噗 只看得懂第一張圖(亂入)
不過條紋不錯看啦
我說阿...
你一定是故意不把那條RAM拆下來的吼...
我知道空焊的RAM插槽一定還有一個在那條RAM底下啦
不過這樣也算是看到一台Quad SO-DIMM機種的拆機文了~
五分奉上~其他私下談XD
新機沒必要拆機換散熱膏!如果又是換一般的白色散熱膏,那更不建議使用了…

axva wrote:
新機沒必要拆機換散熱...(恕刪)

原廠水泥散熱膏...用久就知道
我當然不可能用y500..我用MX3
嗯..
ththjy wrote:
叮咚....朋友:還...(恕刪)
3

看起來散熱器用的跟之前的5740G是一樣的
但是主機板是不一樣的
不知道這一台是否跟5740G一樣可以上4核心的CPU
這一組散熱是可以使用到720QM沒有問題的
axva wrote:
新機沒必要拆機換散熱...(恕刪)

唉唷...換散熱膏只是個藉口咩...
人家也是鋪梗來貼拆機文,別這樣為難人家了啦...
就跟開箱常見到的早上起來莫名其妙踢到箱子一樣...

看到樓上胖哥開始評論能換上怎樣的CPU...
順便來提醒一下好了,有買這台想換的還是先去胖哥那邊試看看換了能不能開機...
如果BIOS有所限制把CPU的code鎖住還是沒加入的話買了CPU回來換上了卻不能開機會很囧...
另外這台的空焊處其實真的還不少...(5650版的5745應該就比較沒空焊)
推測沒有裝上的那兩相供電應該是給GPU的並非小弟原先想的搞不好是給RAM的
言下之意就是兩條空焊的DIMM焊上去應該就可以動作囉~
不過前提是你要先拿的到正向一層跟反向二層的插槽,也會失去保固~
但爽在可以用到16(4*4G)G的RAM
而像上次4820一樣連接USIM模組的空焊處看起來還是有,但這台沒有空焊的mini pci-e,
所以沒有清楚的電路照不知道那個到底是啥,
另外一個在鍵盤那面的主機板右上方有一個不知道做啥的connector...這兩樣有待大大再拍照~
speaper7793 wrote:

唉唷...換散熱膏...(恕刪)

還是你了解我(拍肩握手)....
想換U的也是建議先試裝能不能開機再買

speaper7793 wrote:
但爽在可以用到16(4*4G)G的RAM

acer只保證可抓到8G(2Gx4)
16G能不能work不知道
就算可以...一條4G的記憶體也是天價
