[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

98-2-20--- 今天原廠風扇掛掉了

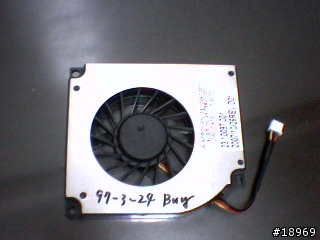

終於,去年3月24日向原廠購買的風扇最近這幾天不太順了
今天電腦使用時風扇忽然不動了
導致筆電系統過熱因而自動強制關機
還好上個月就有買到便宜的風扇來備用
今天派上用場了
用了半小時拆解筆電後
二話不說換上新買的風扇
順便刷一刷那散熱片上的積塵後
全部再塞回去
開機!!!!!
噢 YES!!!!
強勁的氣流從散熱口衝出
讚啦!!!
這台又可以撐一年了
只花了50元......
又是一條好漢了


----------------------------------------------------------------------------

98/01/14---(補充)有便宜的風扇可買

用筆電當動物機,沒關過機,風扇持續運轉散熱,
怕新更換運轉了十個月的弱小風扇又快要撐不住了,
在網路上居然找到同規格大小的便宜風扇,介紹給大家看看,
我一次就買兩顆來備用,一顆風扇才五十元哪.......
剛剛收到了,真開心.....
雖然還沒裝上去試用,至少安心多了,到時風扇掛掉了馬上有備品可換了,不用再向ACER調貨了。

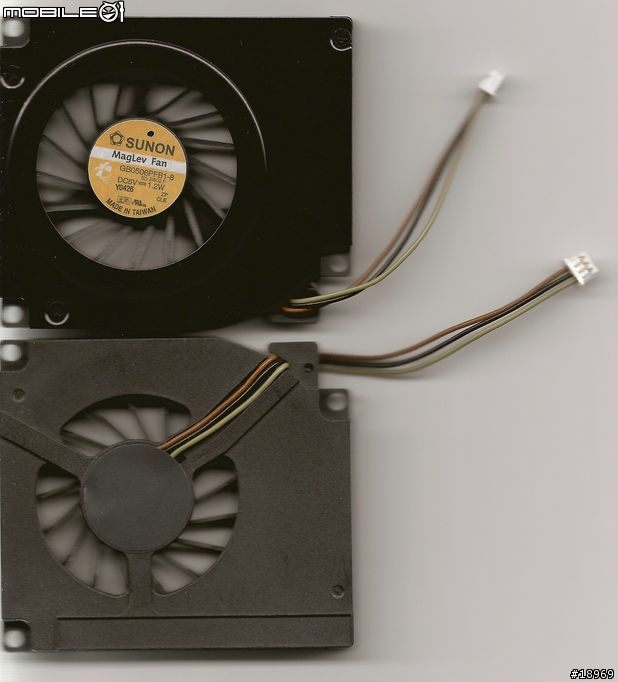

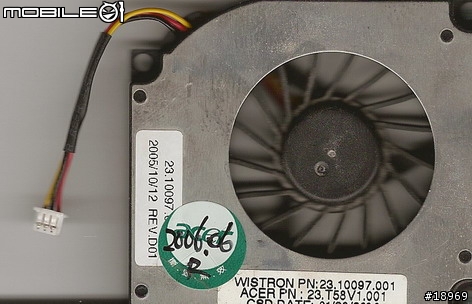

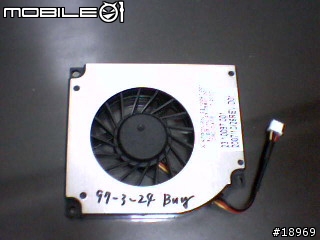

原廠風扇上下為金屬板,
[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

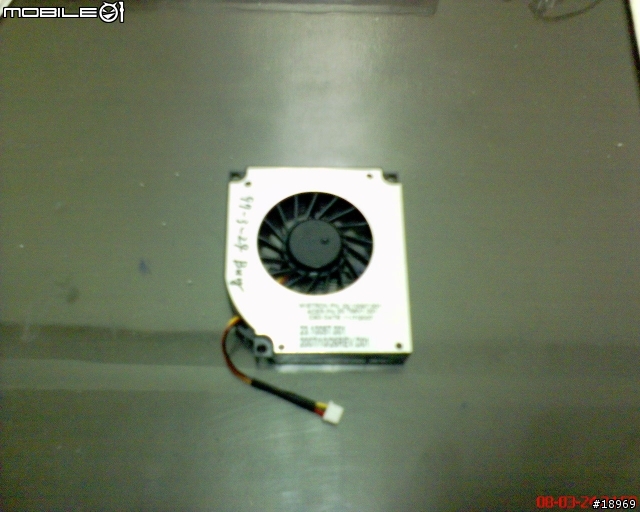

這個新買的風扇上方為金屬板,下方是塑膠的。
[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY


------------------------------------------------------------------------------------
2007/3/4

我這台TM382 Tci 買了二年多,過了保固三個月了,送修過二次,
第一次是風扇掛了,免費更換,當天下午就好了。
第二次是風扇又掛了,加上曾經有幾次突然斷電的情形,
當時一併告知工程師,他就順便做燒機測試,確實發現有問題,
因為在保固期內,所以調了一片新的主機板和風扇一併更換。
三天完工--還是免費。爽~

到了最近手癢摸到PCMCIA插槽的退卡鈕,發現卡卡的,按鈕彈不出來,
得用工具才能摳出來,懷疑是當時換新版子時沒裝好.....
可是....要送修嘛,又過了保固了,
可能很麻煩,要花錢,或是得解釋一堆,
彰化的維修中心也撤走了,得送台中,
掙扎了很久,根据以前拆裝ACER TM732 NB修理焊接的成功經驗Acer TM732焊接.....當時也有拍照啦
好吧,我手又癢了,再來拆一次吧,弄不好再送修囉!


[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

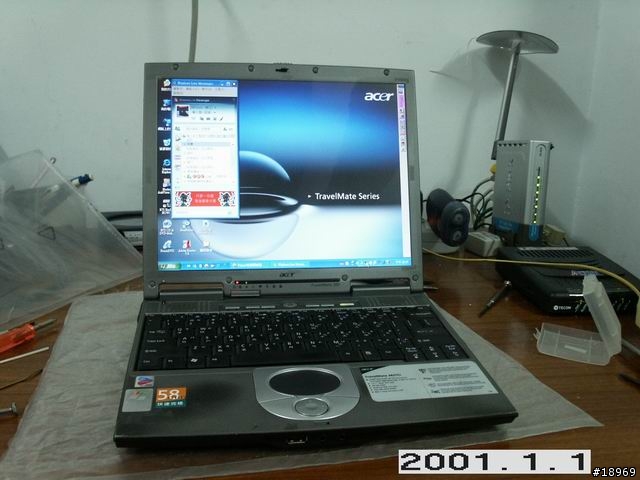

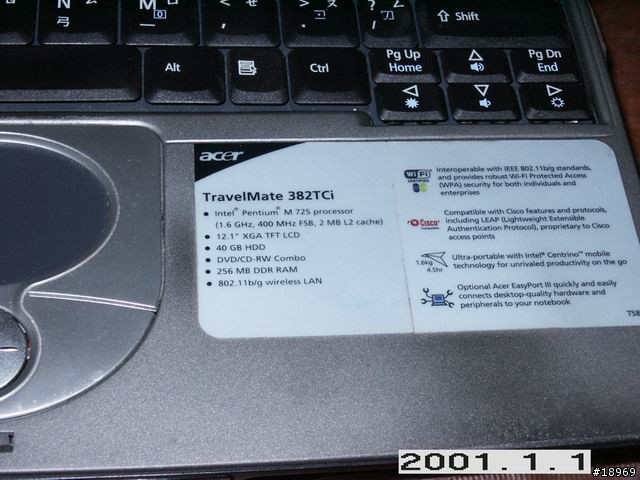

ACER TM382 Tci

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

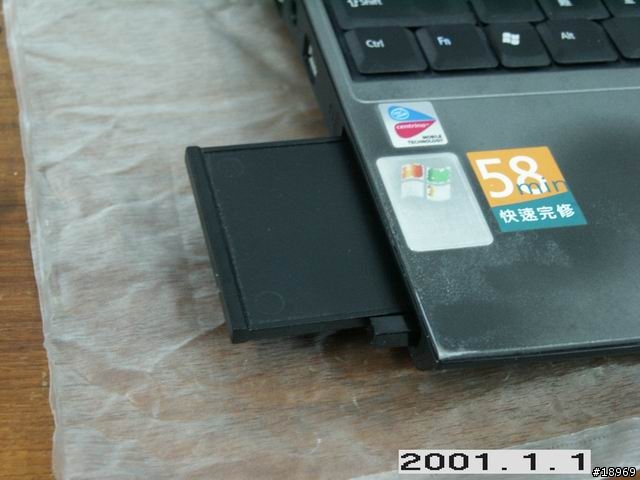

PCMCIA插槽的退卡鈕,發現卡卡的,按鈕彈不出來

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

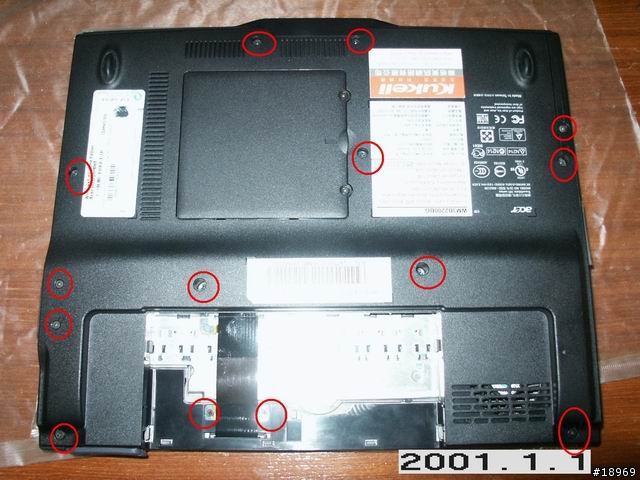

電池拔掉後,這些大小不一的螺絲都拆

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

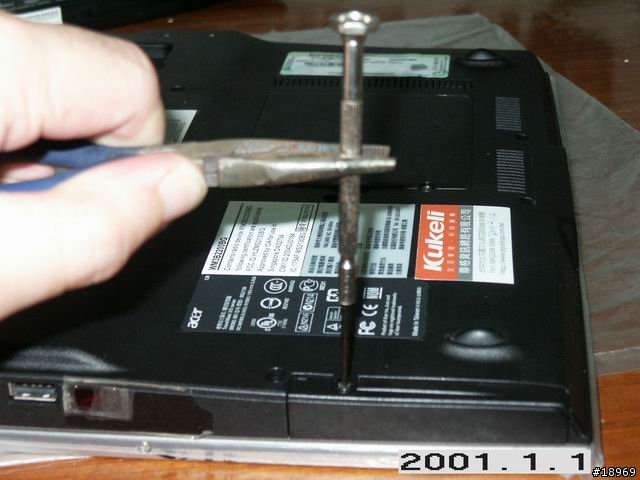

有些螺絲很緊,可以用鉗子夾住後,先從起子上面施加垂直向下的力量再用鉗子轉鬆螺絲,避免螺絲十字溝槽磨壞了
[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

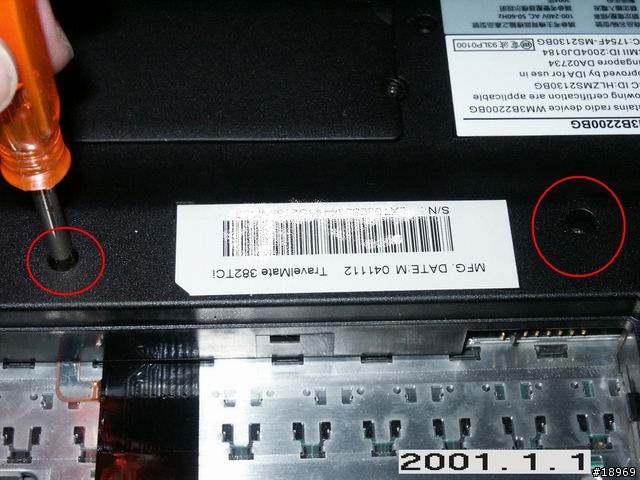

這兩顆螺絲是鎖鍵盤的

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

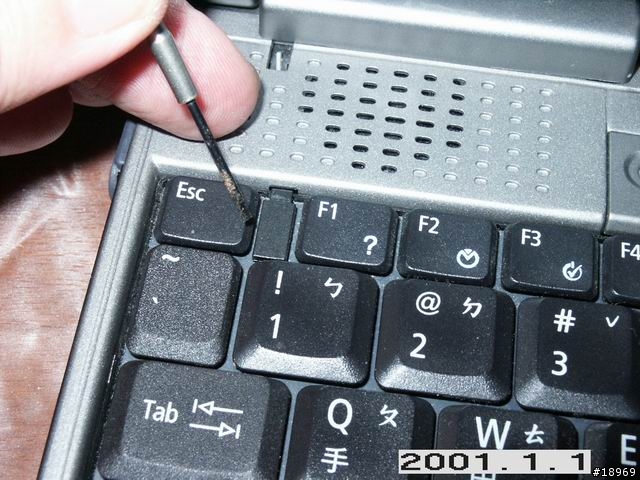

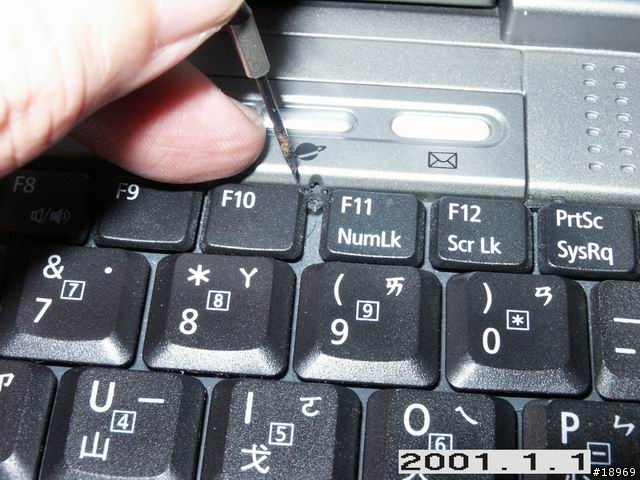

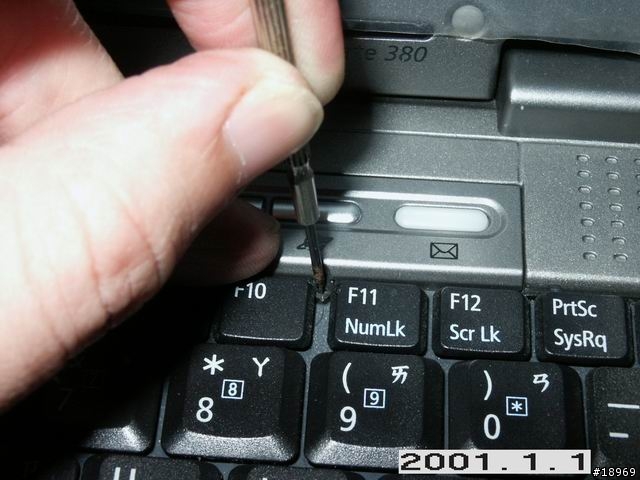

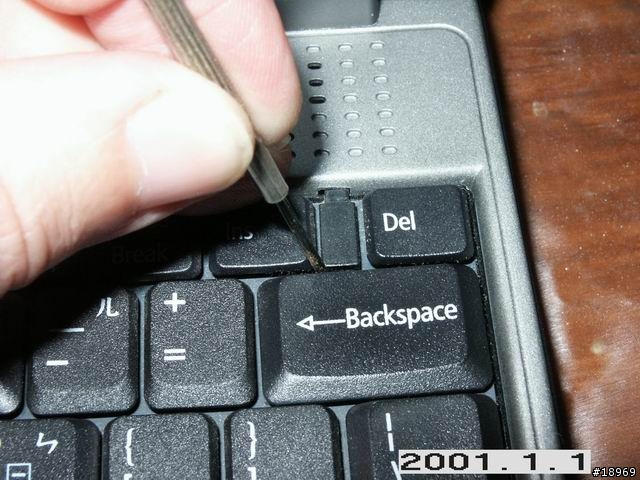

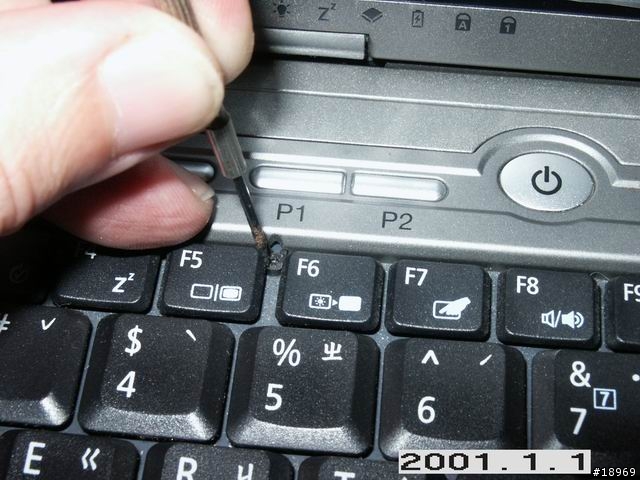

鍵盤共有四個卡榫要扳

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

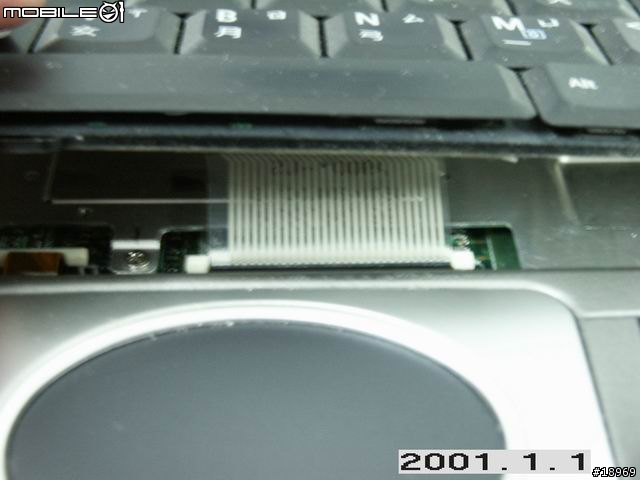

就可以拆鍵盤排線了

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

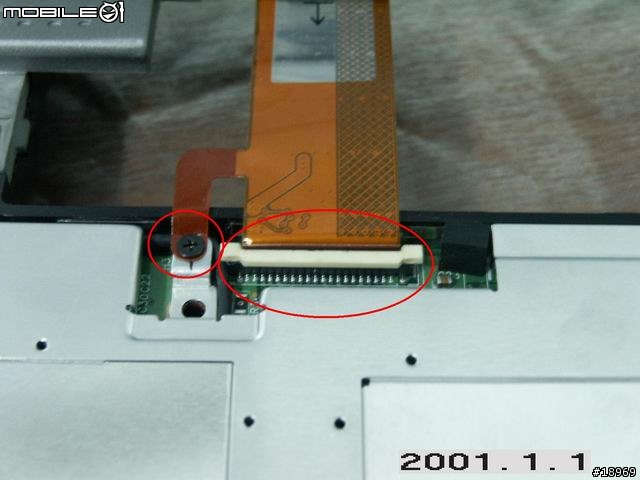

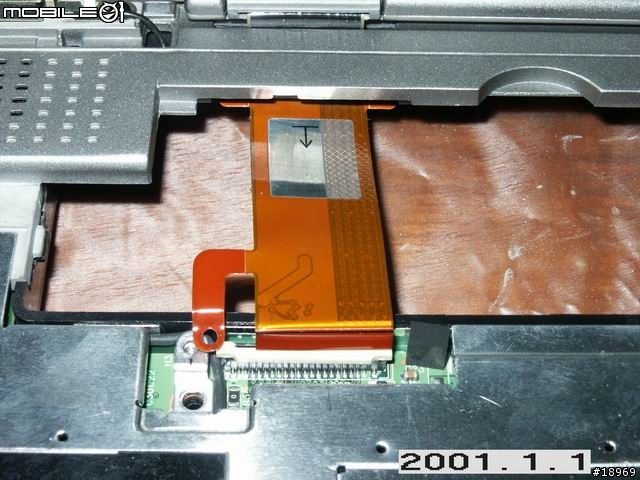

這兩顆螺絲是螢幕的排線螺絲,拆!!!

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

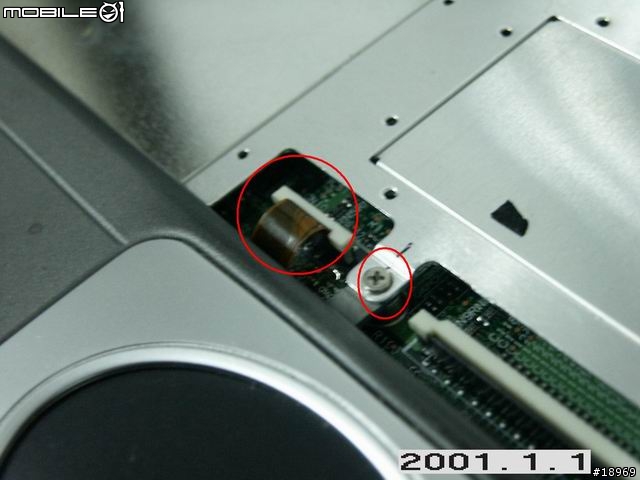

鍵盤下一片鋁板有四顆螺絲要拆,觸控板的排線要拆

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

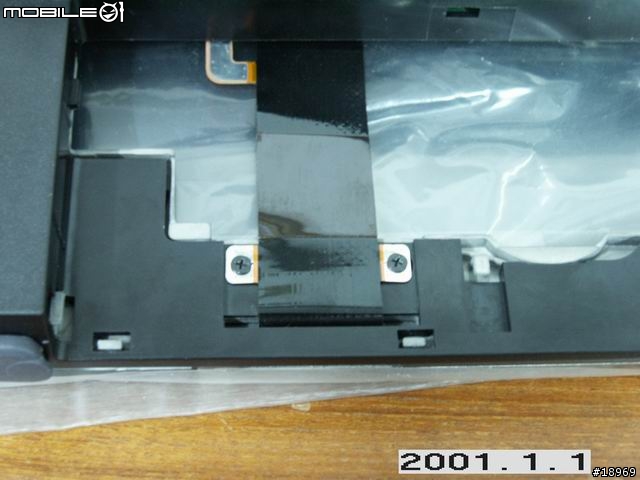

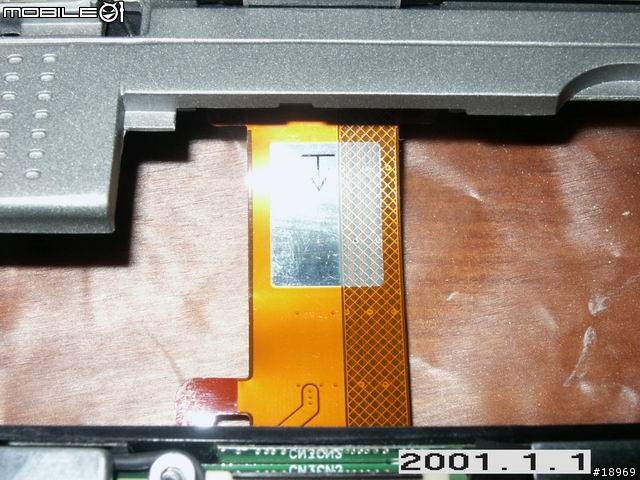

一顆螢幕排線螺絲,螢幕的排線要拆

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
螢幕轉軸蓋由這面往後推就可打開,要溫柔一點

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

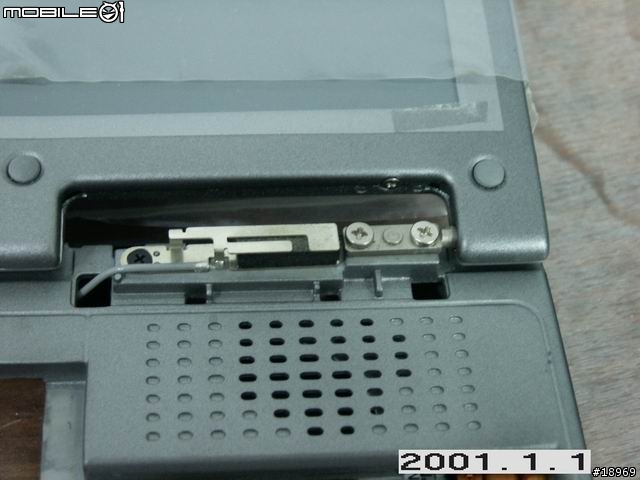

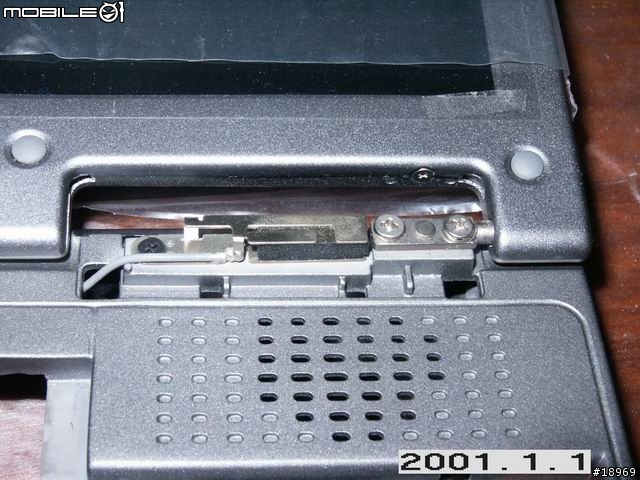

露出轉軸和無線網路的天線,左右各一個

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

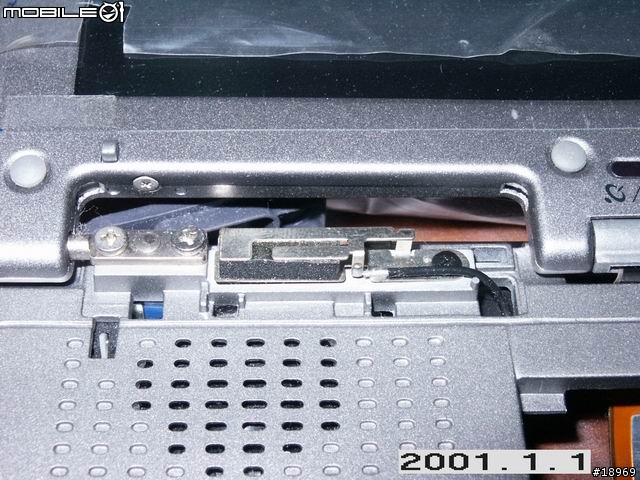

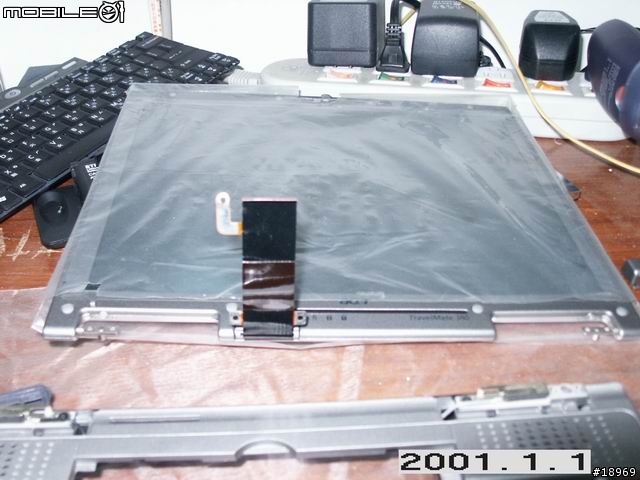

轉軸共四顆螺絲,拆! 小心排線,即可移走螢幕

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

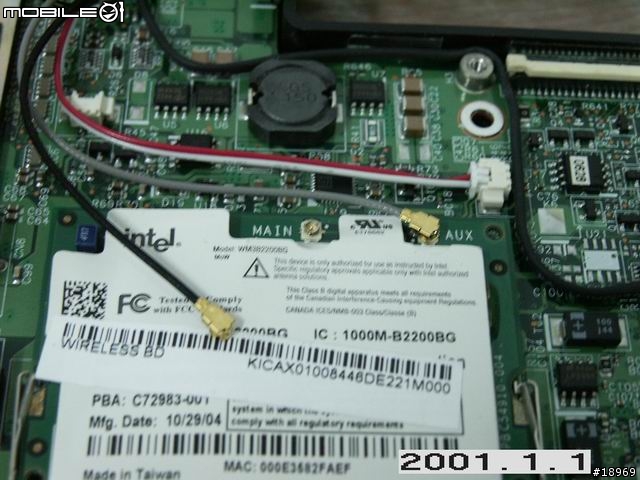

先拆無線網卡上的二根天線,喇叭線和睡眠開關電線

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

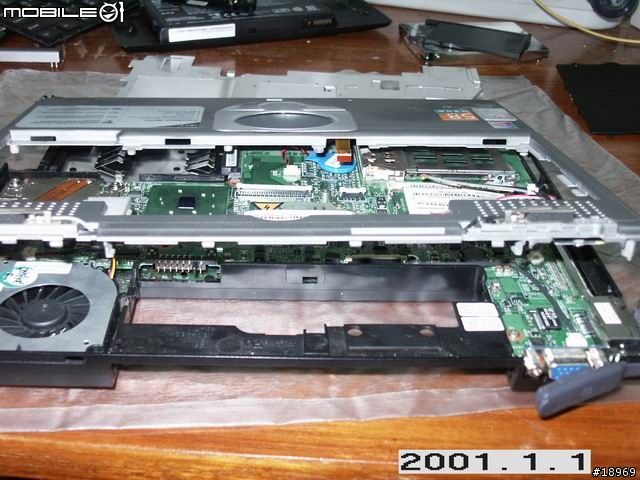

接下來要拆鎂鋁上蓋,由後方看到三個卡榫,從下蓋黑色塑膠部份施力
讓上下蓋分離後就可以將上蓋往前掀起

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
掀開了

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
剛說的二根天線,喇叭線和睡眠開關電線

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

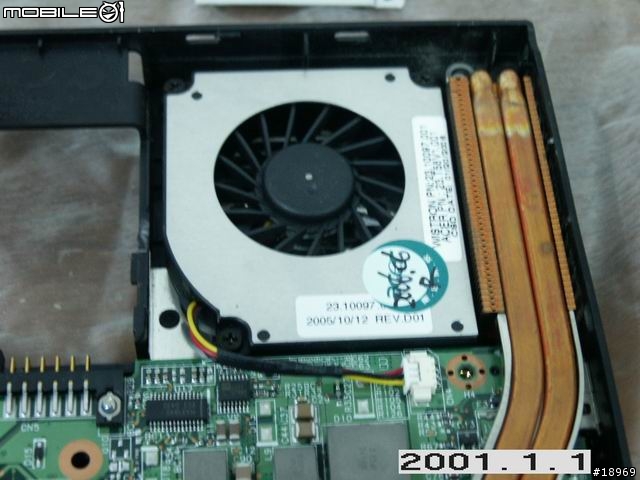

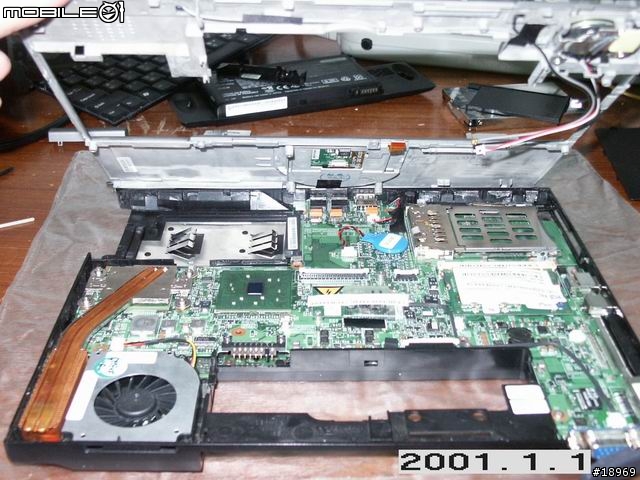

終於看到風扇的全貌了,哇噻!!! 原來換個風扇的工程這麼大?

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

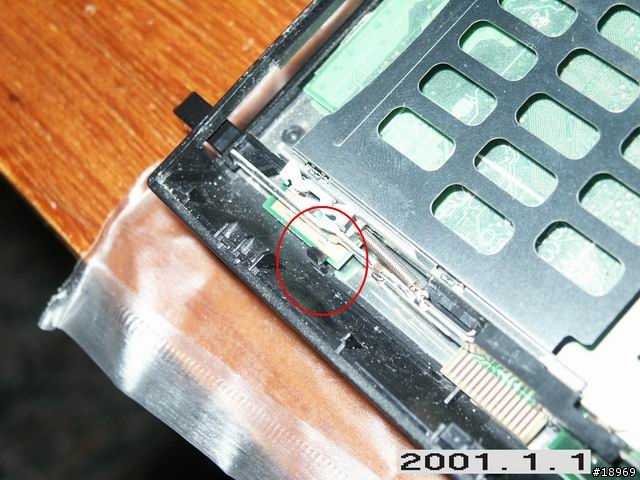

終於看到引發我這次拆機的主角了....
圈圈裡可看到是要固定機板的卡榫,它應該是要鉤住機板的,
可是工程師換板子時沒讓機板卡進去反而讓機板壓在它上面,造成卡榫有點變形,
背面有一條白白的,再壓下去我看以後也會斷掉的。
卡榫頂著機板這也使得機板彎曲,影響到PCMCIA的退卡鈕的順暢度,
我是搞好後才拍這張的。真沒想到因為這個原因,我得搞到整張機板都拆起來
.....X的...
喔,主角退卡鈕就很順暢了,有彈性了,不會卡卡的。


[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
機板全貌

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

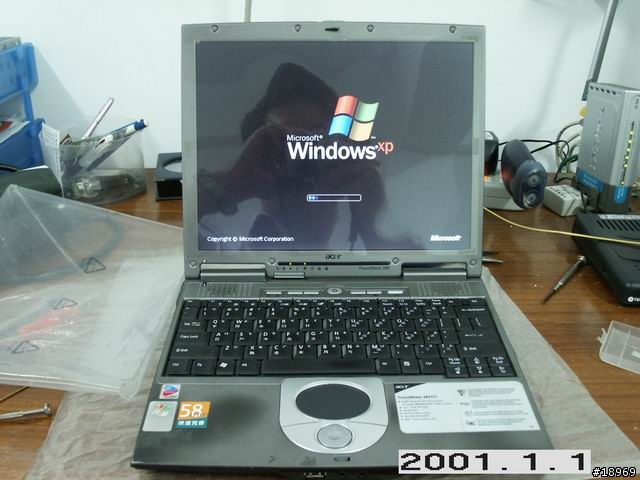

將螺絲全部塞回去後.......一言難盡,我看就省略了吧...
也滿身大汗了,按下開機鍵........哇哈哈~~~開機成功!!


[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY

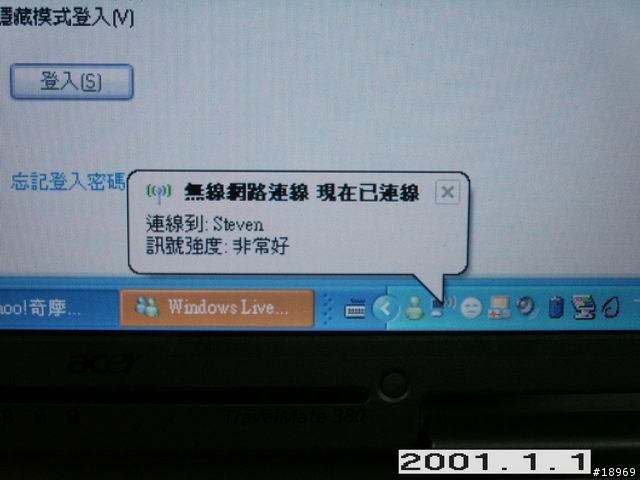

連線成功,訊號非常好的哩.......

[拆解實錄] Acer TM382 TCi 拆機&更換風扇DIY
廢話,AP在旁邊,訊號當然好囉....

拆解組裝共花二小時,
我是拆完了才想到要拍照的,所以是一邊組裝回去時一邊拍的,
用三百萬畫素DC拍照,大家湊和著看吧。
我好餓喔!
謝謝大家收看!
2007-03-04 2:11 發佈
咦...
382的cpu怎麼看起來是焊死的喔!?!?@@~

...
真強耶...

呼呼~~~
費好大勁,才有辦法留言.
黑傑克 幫我換腦袋吧!!!
請問你知道這台的風扇是哪家廠牌的嗎?

我跟你的型號一模一樣,風扇最近有雜音而且卡卡的

想仿照你的方式拆解看看到底風扇是卡到東西還是壞了

如果壞了想自己依照廠牌型號去買回來裝

不過就怕拆了裝不回去...

風扇廠牌?
沒有注意到
我換過二次
都有出現怪聲
因在保固內,所以免費
當時問過如過了保固換一個風扇要六百元
看我拆成這樣才能換到風扇
你還是拿去acer給他換吧
六百元不要省囉
免得因小失大................
Samsung A54, COLT PLUS, Luxgen U5, YAMAHA DGX-670
嗯嗯,我明天要先把電腦帶去acer維修店看看能不能清理風扇
如果是風扇壞了大概就要換一台新的了
因為機型是三年前的,很怕已經沒有同型號的風扇
上網查一下notebook換風扇也都要上千塊以上
實在是很擔心要花大錢了阿...orz...
如果真的像你說的換一台新的只要600就太好了~
大大講解的真詳細

不久前剛從朋友那接手一台同型的
真是輕便的好機一台
不過對他的單音喇叭實在有點...@^&#
請教各位高手有辦法改成立體聲的嗎?
要是有人實驗成功我也想來動點手術
啊? 這也要改?
不要啦!
右邊疑似喇叭孔的其實是風扇的通風孔
所以也沒啥空間改啥立体不立体了
大大您就經由耳機孔外接喇叭不是更好嗎?
再說,它的耳機孔亦是光纖輸出的耶.........
Samsung A54, COLT PLUS, Luxgen U5, YAMAHA DGX-670
imspp wrote:
嗯嗯,我明天要先把電...(恕刪)



我的筆電風扇又開始有怪聲了
想必是又要壞了
所以先去訂了一顆新風扇
怪怪
一顆是六百元沒錯
可是工錢要九百
所以換一次風扇要一千五百元.......
所以上來修正一下我之前講的.......

Samsung A54, COLT PLUS, Luxgen U5, YAMAHA DGX-670
終於,一小時前我的筆電風扇發出唉嚎
唧唧叫的
一摸筆電,CPU上方有發燙情形
用灯照一下風扇運轉情形,轉得很慢又大聲
猜想風扇快掛掉了
趕忙關機
只好再拆
還好一個月前有先買好風扇備用
拆拆拆........



這顆用了快二年的風扇卡了很多灰塵

散熱片部份也是卡了很多灰塵,順便用小刷子清一清

換好後
接上所有插頭

怎沒風扇聲音?
果然出現 FAN FAILURED
心中氣炸了
怎麼賣我瑕疪品哩?

只好再拆一次
先確定風扇插頭沒有問題
因為這部份只要拆鍵盤即可看到風扇插座
有插好呀
好吧
拔起來再重插一次
全部再鎖回去後
再重開機一次
耶~~~有風扇運轉聲了
進入開機畫面了
好了
全部正常了
趕忙寫上心得分享
又可以再用二年了
