[分享]期待小狗機裡面長什麼樣子嗎(補清晰圖)

中秋節~五天假~我在家待了四天了
再不找點事情實在對不起自己
這時我家的馬爾濟斯嘴裡叼著我的NB跑過來
對喔~我還有NB可以玩
就醬子~我的TM3002就成了我打發時間的對象了



板上已經有很多大大分享過小狗機的玉照了
小弟我對外觀就不多加介紹了
謎之音:acer的NB還不是都長的一樣
以下是用MOTO V3拍的~拍的實在.....不怎麼樣



首先要先從鍵盤下手

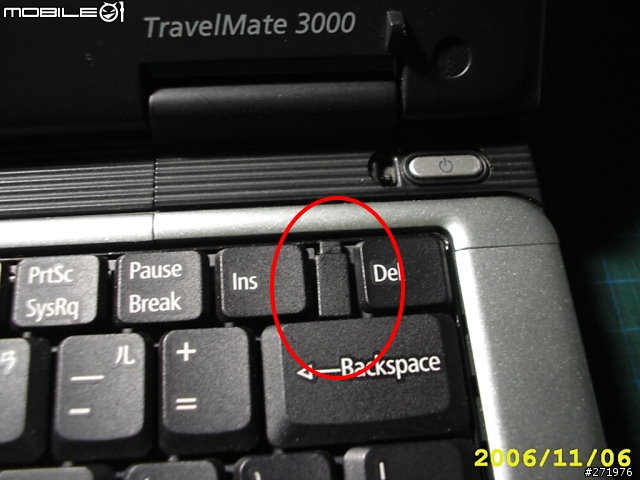

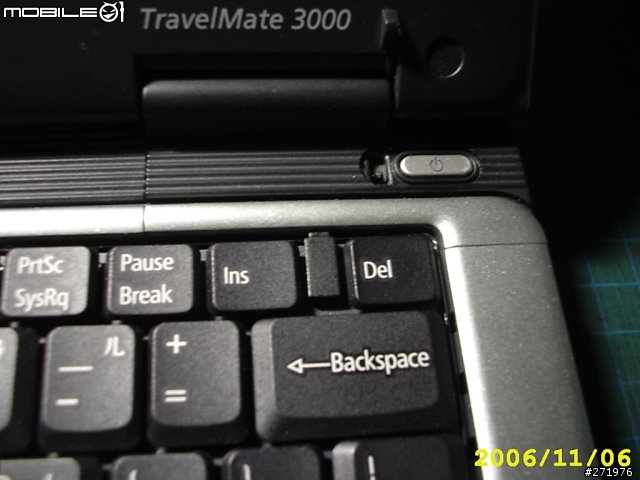

Del左邊跟Esc的右邊各有一個卡榫往下扳動

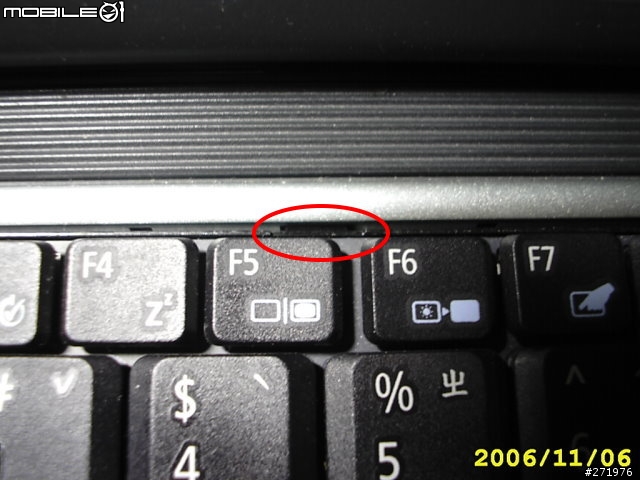

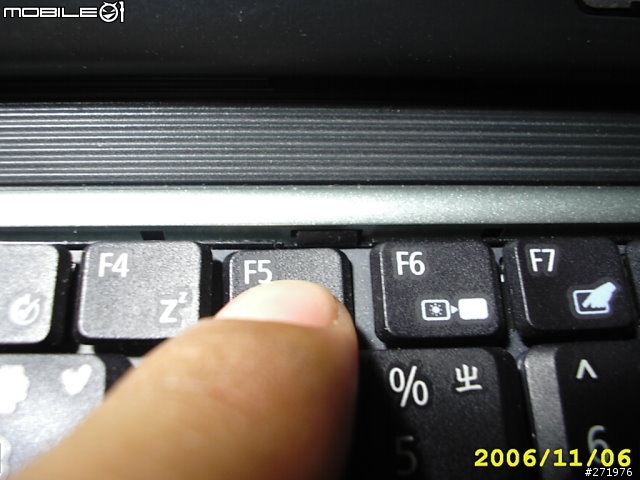

然後用小一字起子在F5跟F11上面各有一個卡榫往上輕輕扳一下



這四個都打開鍵盤就會自己跳起來~為什麼會自己跳起來待會有圖

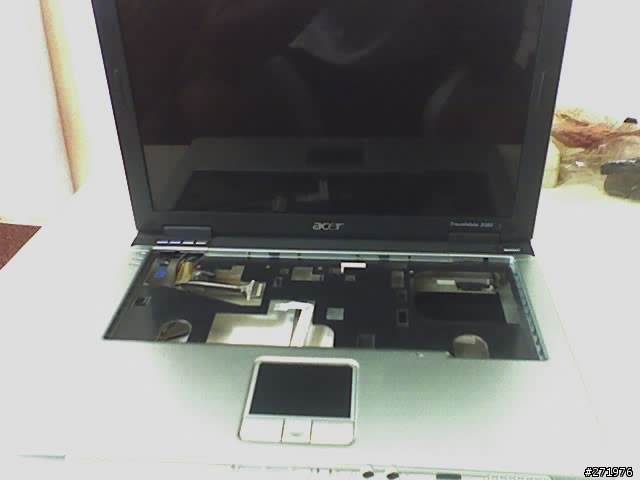

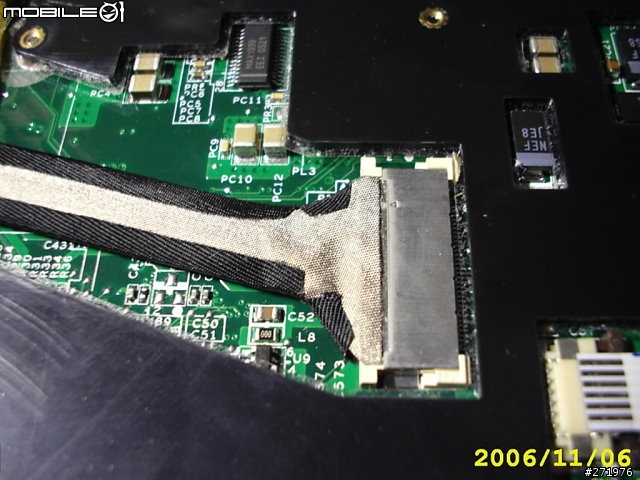

把鍵盤翻開~就會看到這四條排線接頭
按照順序拔開~

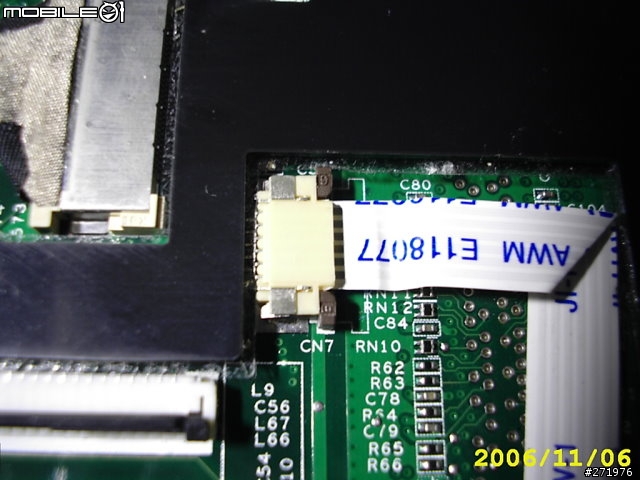

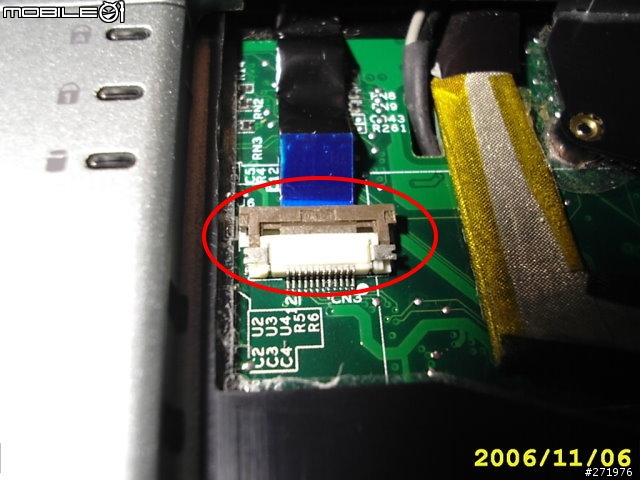

1這條把咖啡色像開蓋子一樣往上翻開就可以了

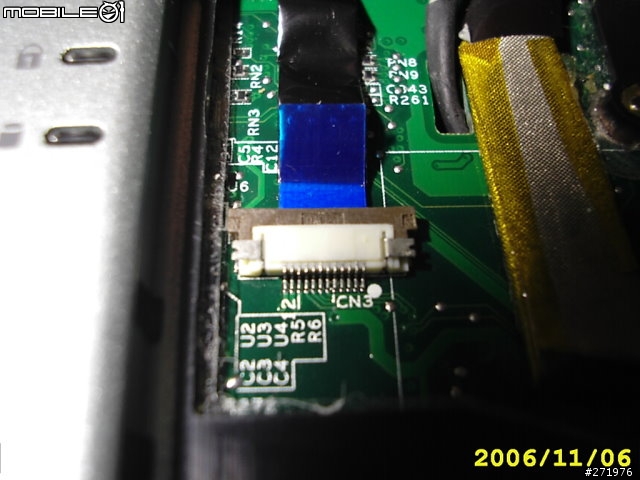

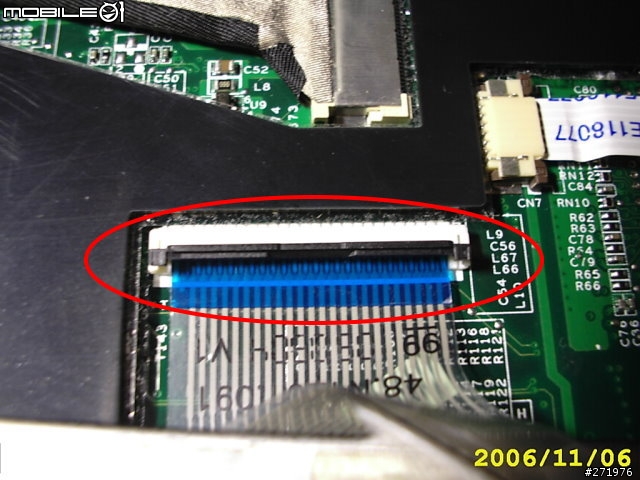

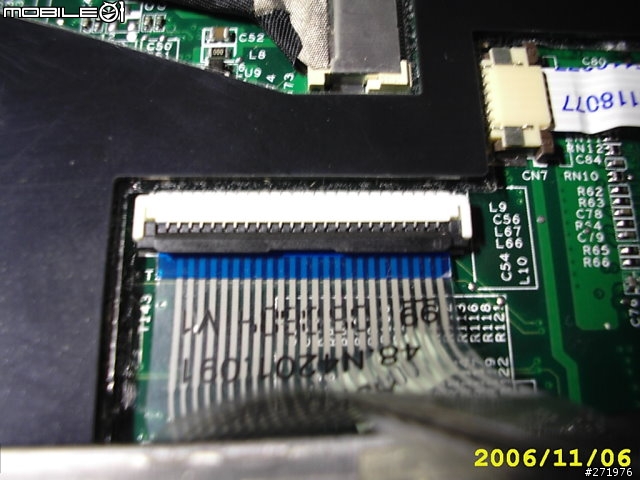

2跟3都是要將排線接頭兩側突出的卡榫往外拉開~排線才能抽出來

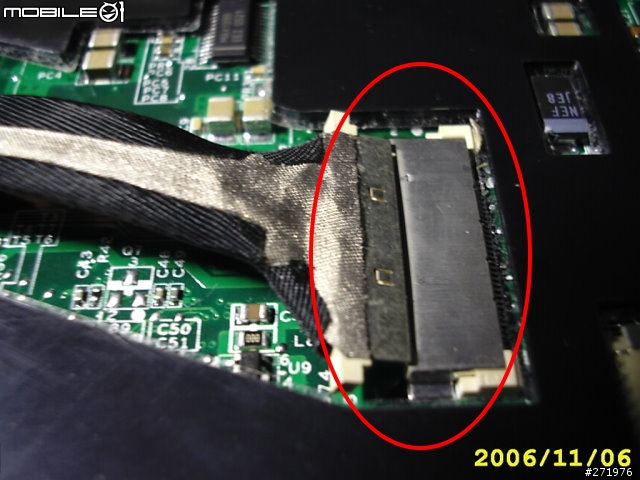

4這條最簡單也最麻煩~頭的部份就是抽出來較對了~但是綠色部分有用雙面膠黏在PCB板上



這四條OK後就是蓋上蓋子~把小狗機翻過來~開始走"後門"了

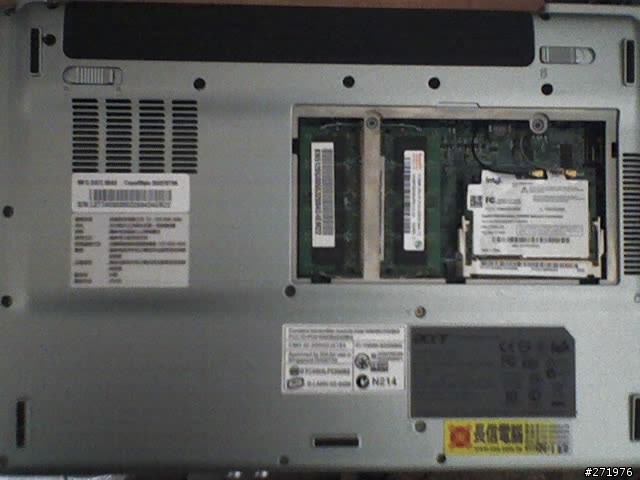

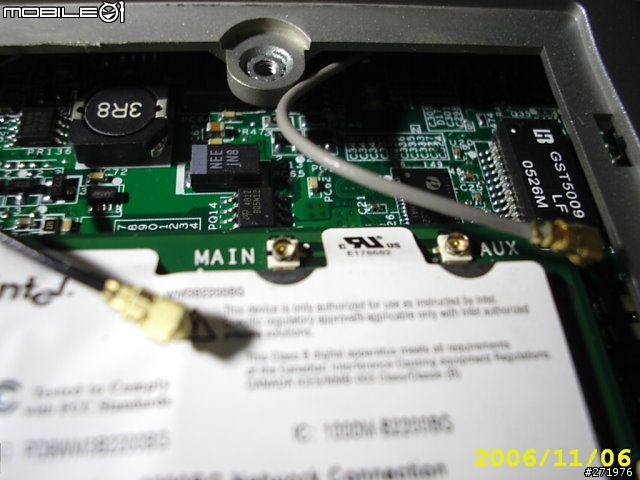

先打開記憶體的蓋子~裡面除了記憶體還有無線網卡

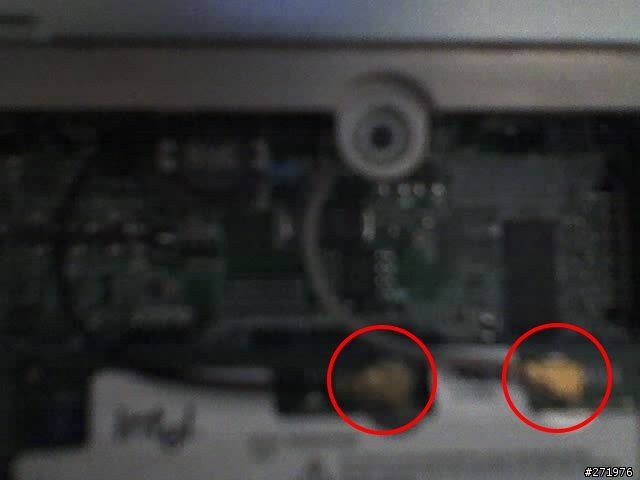

把無線網卡的兩條天線拆掉~小心點用"拔"的就可以了




然後是把硬碟拔出來

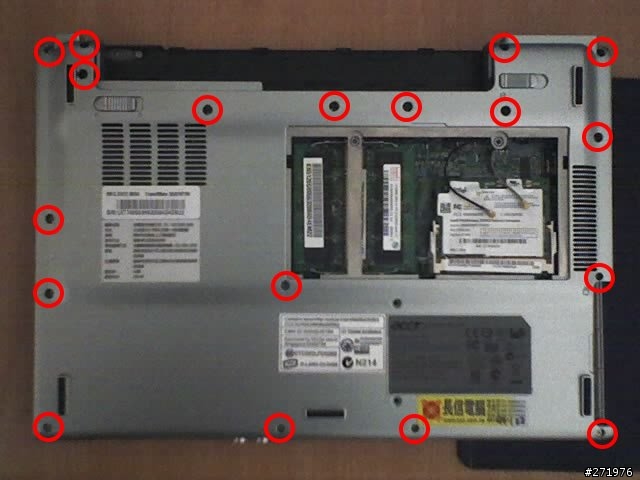

再來最簡單~這裡看得到的螺絲全拆就對了
而且不需要記位置~因為每支螺絲都一樣長~只要不要搞丟了就好


一樣長的螺絲(除了中間那兩支HDD的以外)


接下來NB的C板跟D板就可以分離了
小心的從後面先開~在開前面~因為前面有卡榫卡著

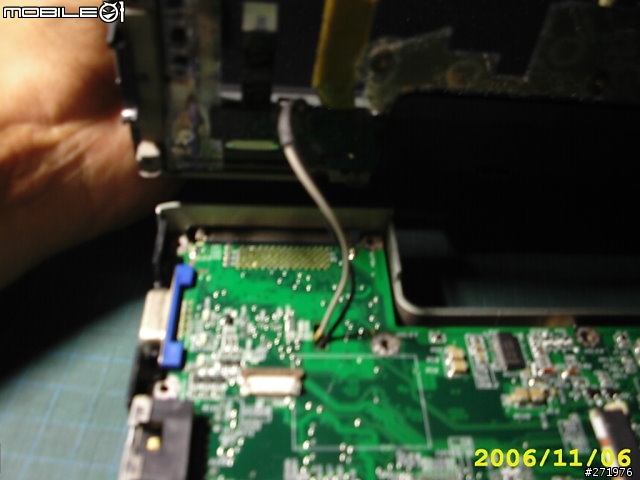

打開後小心還有無線網路的天線

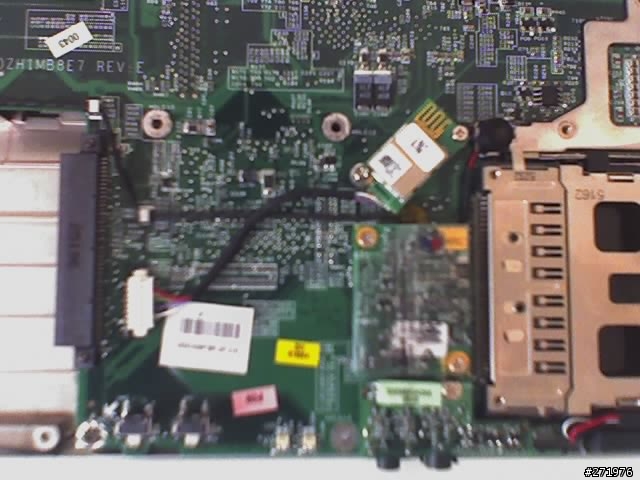

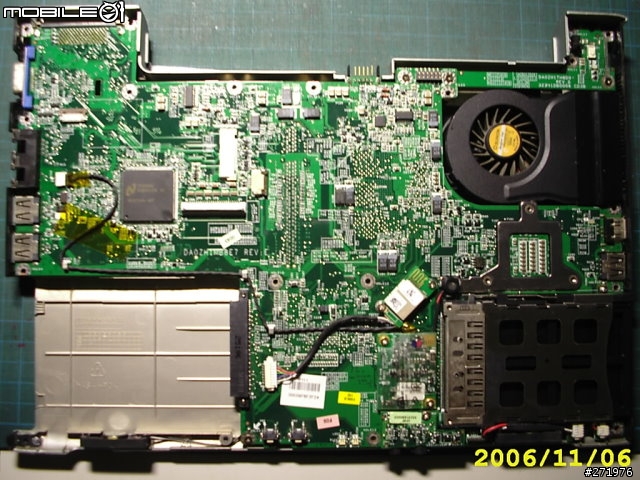

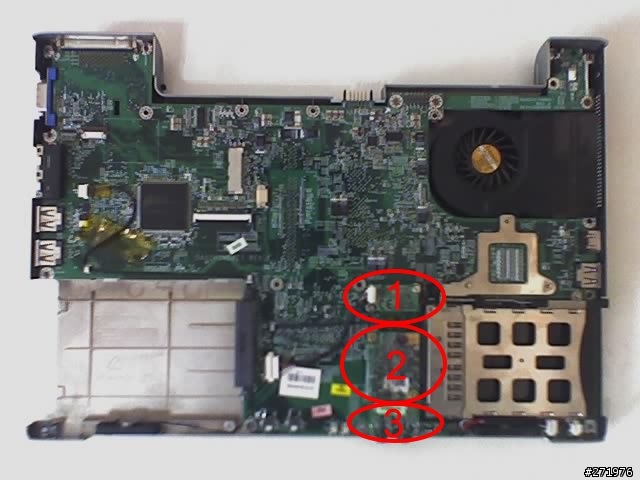

分離完後的D板上面有三個模組~可拆可不拆


1.藍芽模組~今天的目的就是搞這個(這是上次的目的)
2.不知名~但是有可能是GIGA網路卡(經證實是數據機~今天就要把它拆掉)

3.音源及喇叭孔模組~可能這東西常用壞所以才做成模組吧

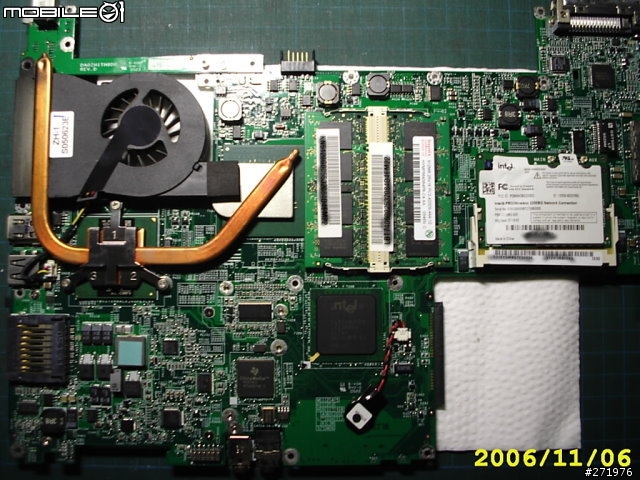

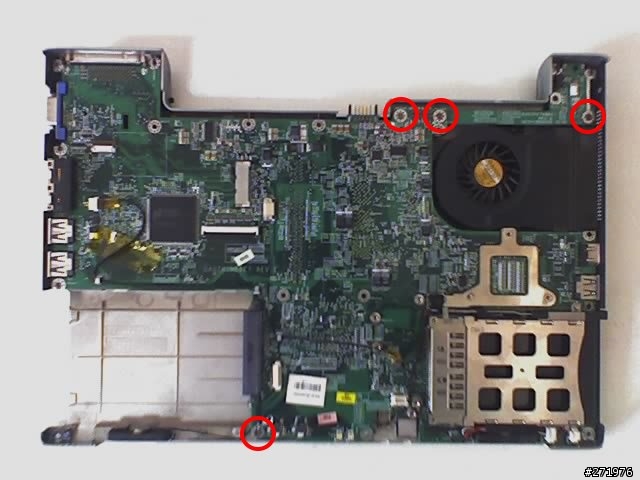

主機板上剩下四個螺絲固定



拆下來後就可以把主機板拿起來了

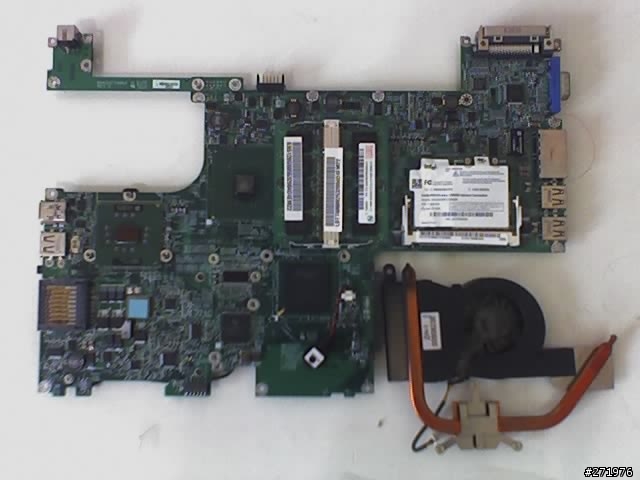

背面照~我已經心急把散熱器拿起來了

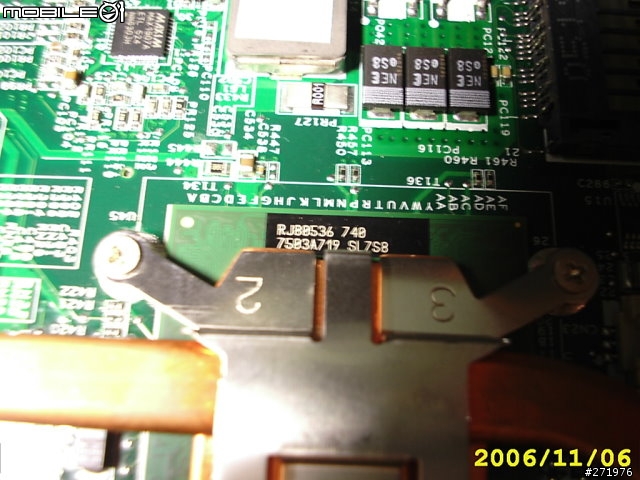

驗證一~小狗機不能換CPU~銲死在上面的~P-M 740


難怪小狗機會被稱為熱狗機

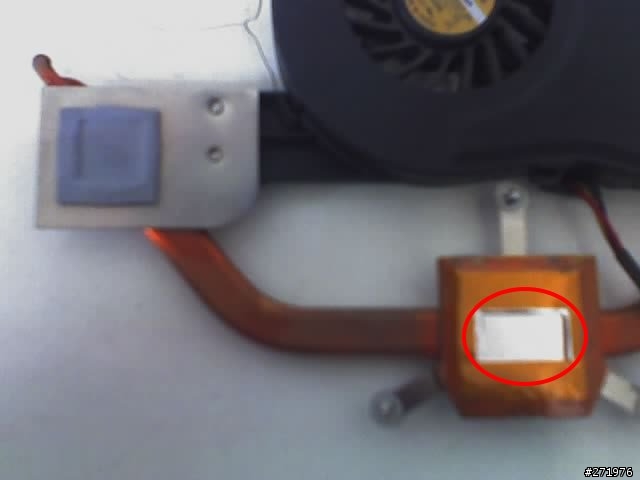

CPU接觸部分完全沒有任何介質~晶片部分還有個意思意思的勒

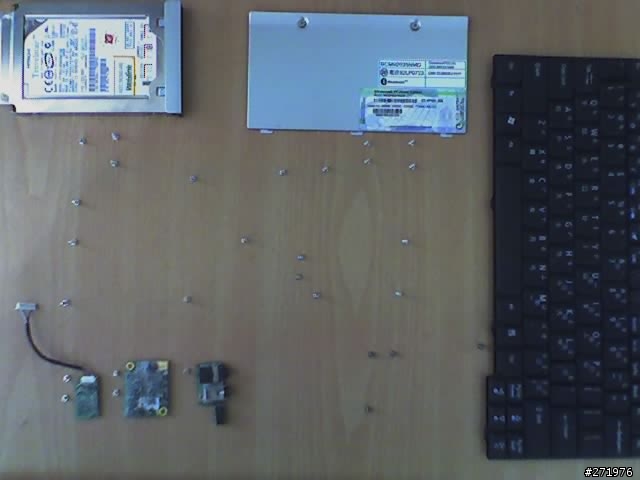

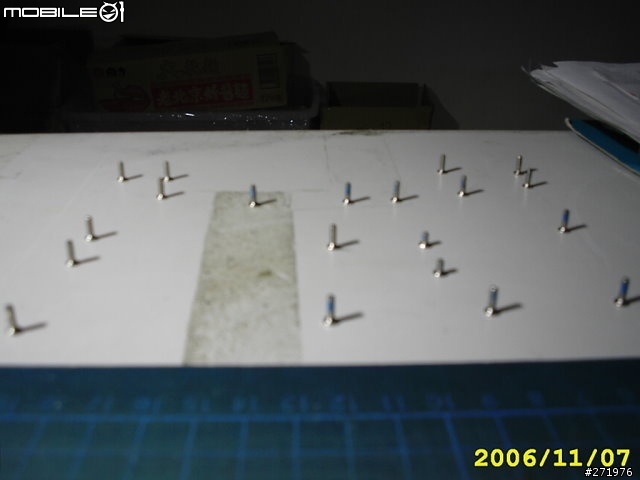

全部的螺絲加起來有31顆之多~

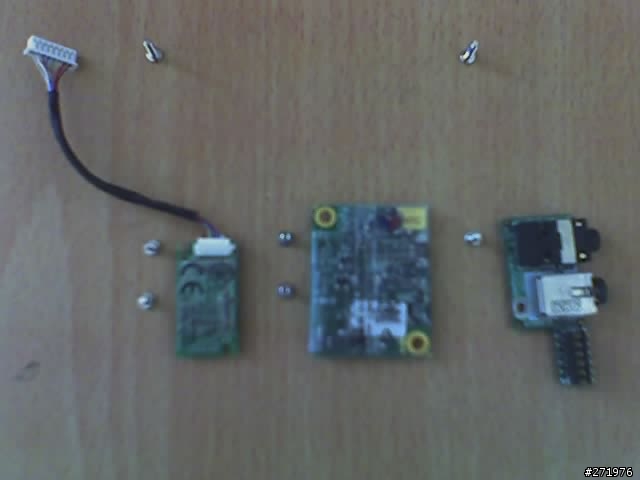

剛剛講的三個模組~中間那個真的不知道是什麼~有條兩芯的連接線接到網路接頭附近

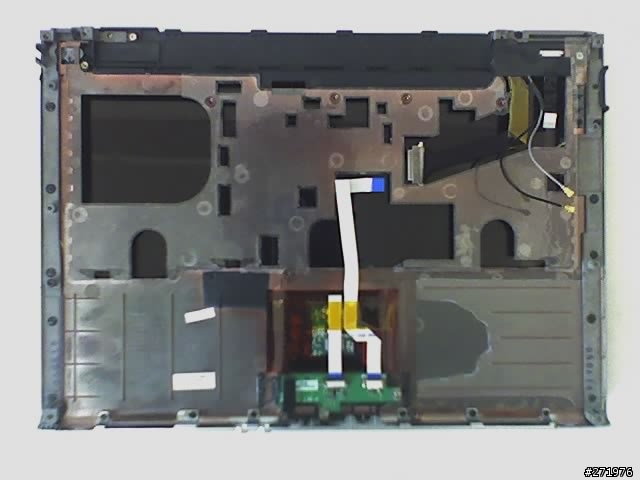

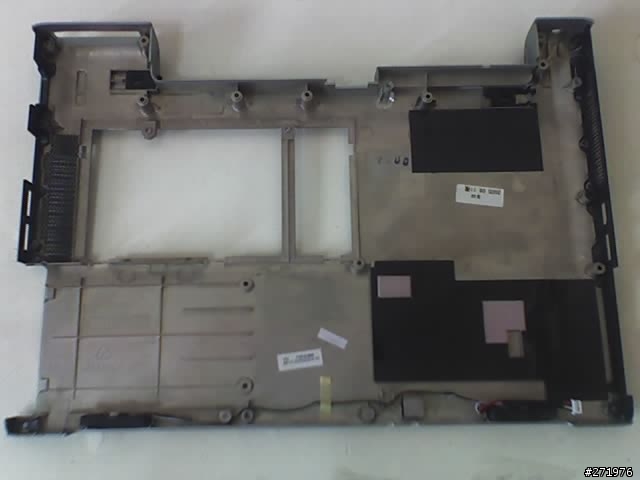

驗證二~小狗機的外殼不是塑膠的
我不敢保證是鋁鎂合金~但是確定是種金屬不是塑膠的

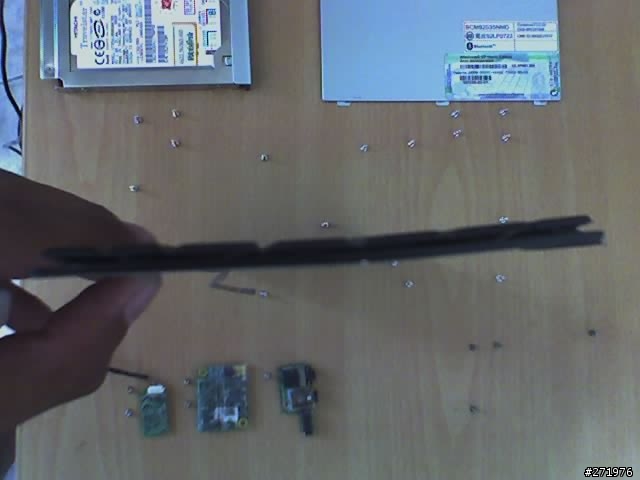

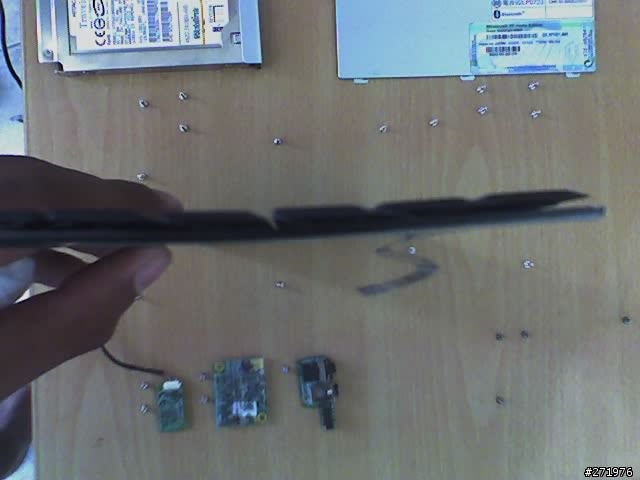

剛剛鍵盤會自動彈起的原因~鍵盤設計成弧形的




小狗機"空機"~隨機附贈LCD及觸控板

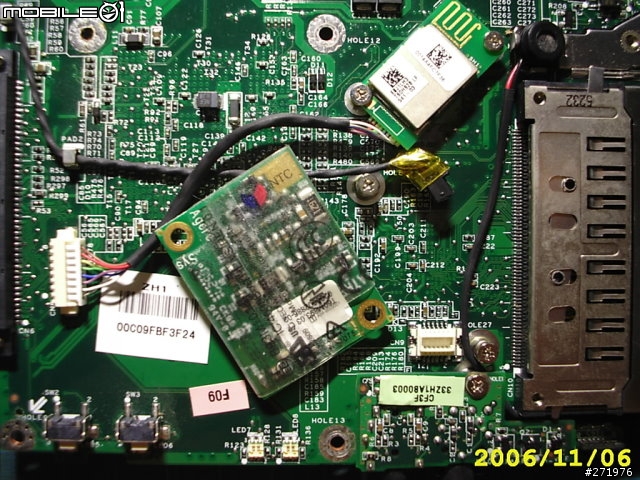

這才是我今天開刀的重點~把藍芽模組翻面



第一次發這種文章~還有很多地方需要改進
其實之前就有拆過了~只是沒拆得那麼徹底
不過還是沒拆到LCD上蓋部份
上次是把藍芽從V1.2換成V2.0的(Y拍上450買的)
換了之後發現訊號奇差無比~
後來到處虛心問教才發現~

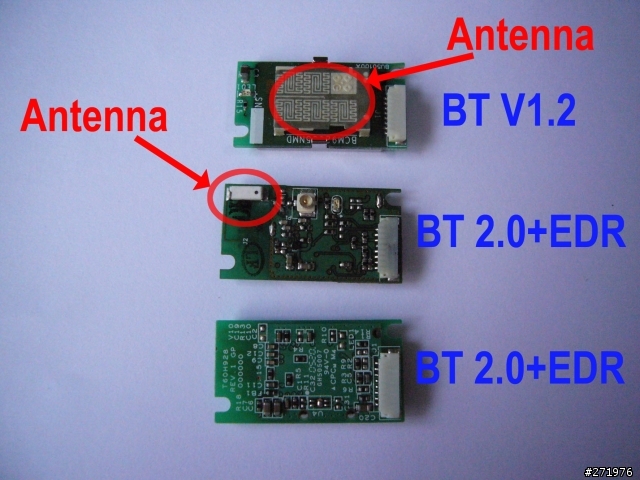

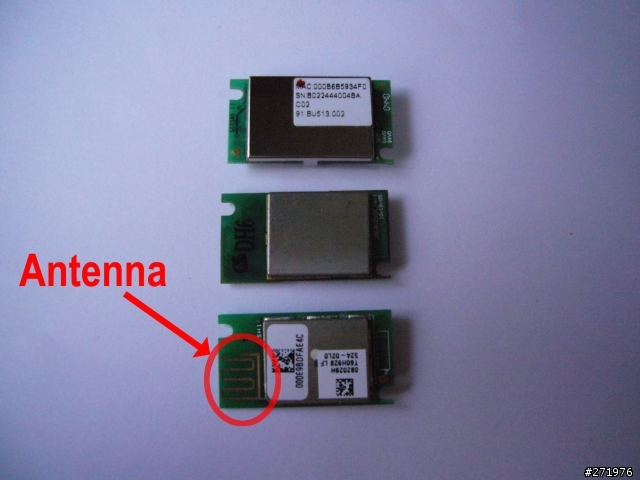

我那V2.0的藍芽~跟之前V1.2的天線是在不同面
意思是說我如果按照正常裝法~藍芽訊號打出去馬上被主機板檔下來
所以我才把他翻面~可是翻面之後螺絲孔位置就不對了阿
所以各位大大會看到我最後那張圖藍芽模組是轉個45度鎖上去的

裝回來之後小狗依然跑的犀利
藍芽訊號也正常了~希望各位大大會喜歡^^

-------------------------------------------------------------------------------------------------
以下是這次新增的補充

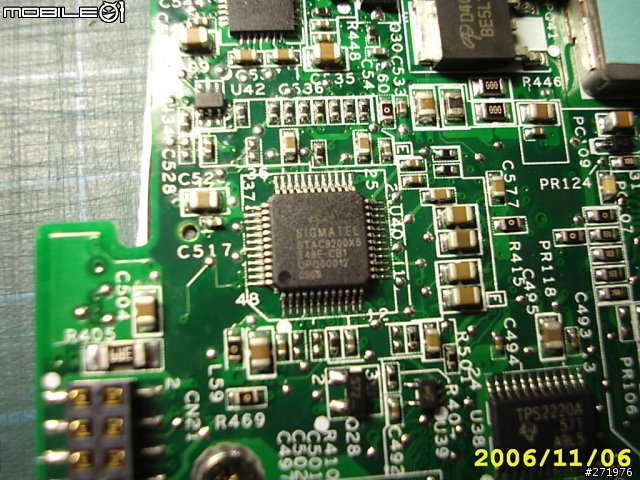

就是這顆怪音效卡晶片~Line in的問題搞了很久

解決方案
找SigmaTel HD Audio Driver for Windows XP 的驅動程式

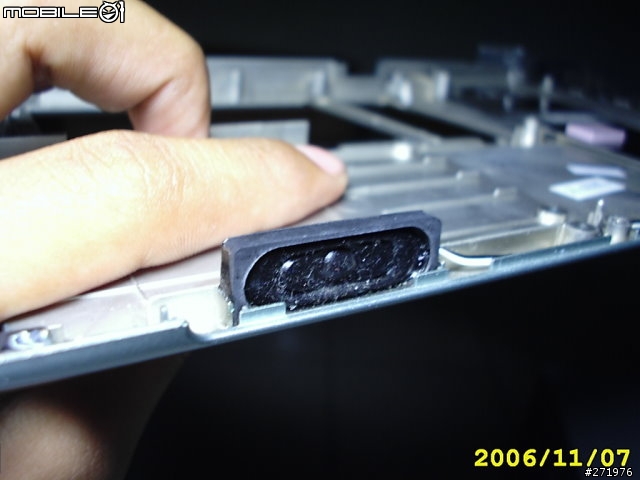

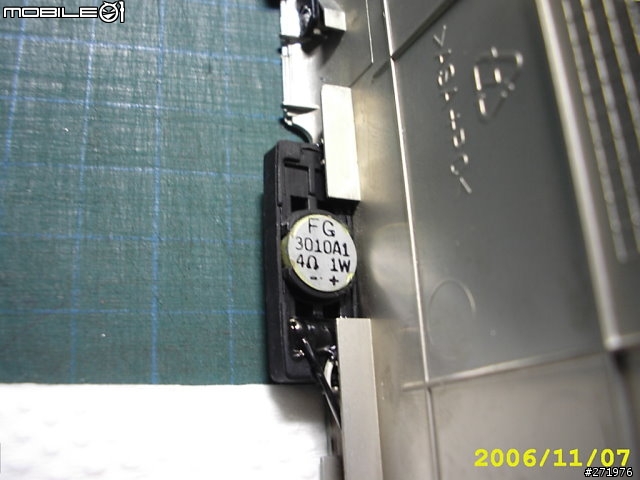

傳說中破破的喇叭~下次目標就是要把它換掉(先決條件要找得到替代品)
正面照


背面照


一樣列為下次的目標

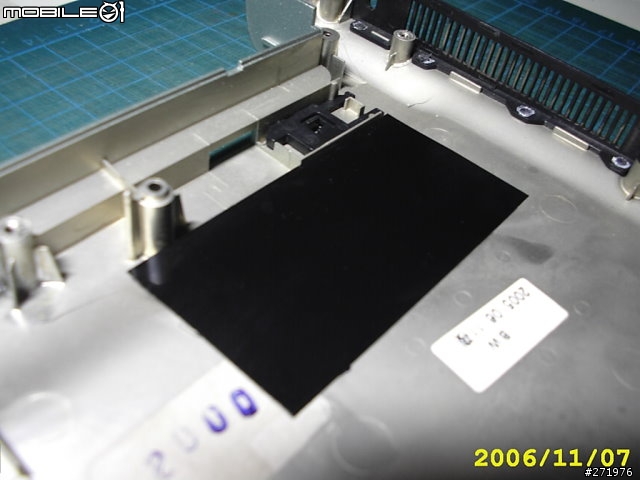

把這塊CPU下面的塑膠板換成跟NB左邊一樣的防塵網(努力尋找中)
