[拆機]春電展新機 ACER 4820TG-524G 更換散熱膏!!

是的!!我入手了!!
雖然去年已經購入3810T SSD的版本 但是SU3500的效能真的是
剛好老婆的姐姐電腦掛了..索性就把3810T讓渡給大姨子囉!!
正好名正言順的購入新筆電!!
4820TG效能真得不錯 I5-520M和SU3500比起來簡直是XX比雞腿......
但處在01這勸敗網站 我怎麼可能滿足I5-520M
當然是準備直上I7-620M囉(本來是想上820QM的)
但是....520M的25W的熱度比上820QM 45W的熱度 究竟原廠的散熱模組是否壓的住??
在入手620M之前 先來更換一下原廠"水泥"散熱膏..讓我的4820TG涼爽一下!!

======================分隔線==========================

1.首先 準備雞絲和橡膠手套<==別讓手汗流在主機板上喔!! 以及有力的心臟一顆


2.再來 一定要先卸下電池喔!!

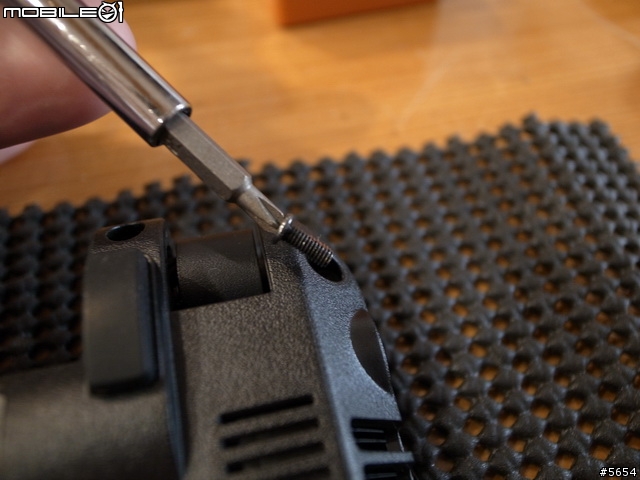

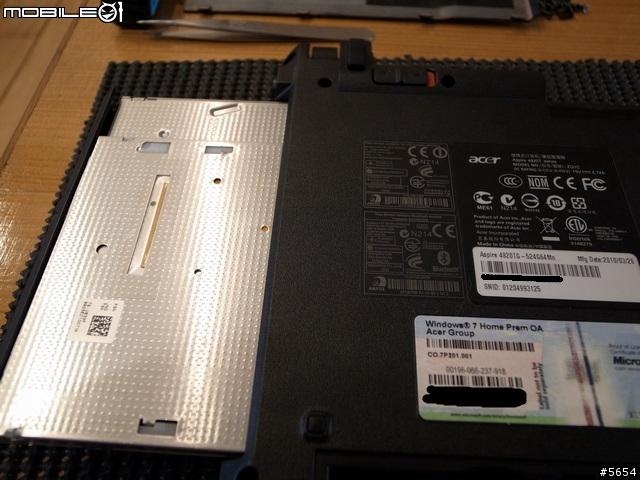

3.拆下背板 並把螺絲放在一起 組回時才不會搞混!!

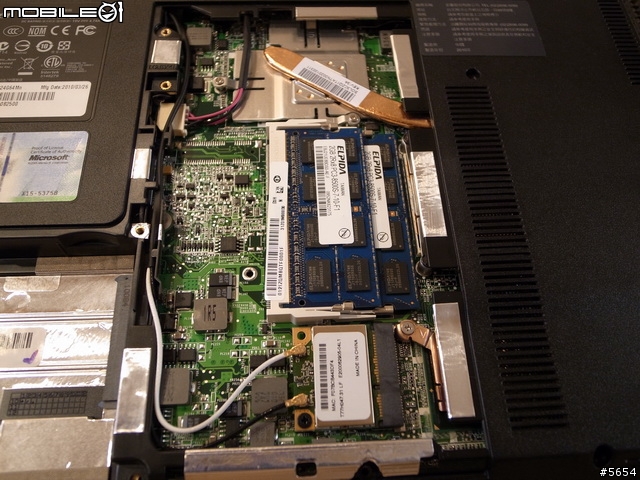

4.拆開背板後可看到硬碟 記憶體 無線網卡等...


5.卸下硬碟


6.卸下無線網卡天線並記住黑白線位置!!

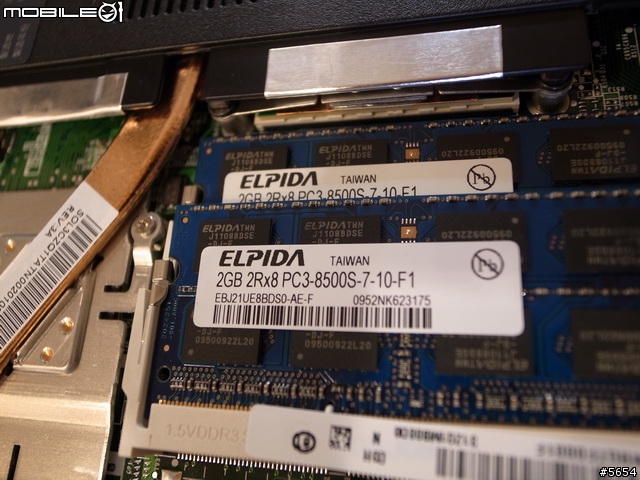

7.記憶體 葛屁達2G DDR3 1066(可別太早給我葛屁啊!!)


8.移除記憶體模組!!


9.卸除後的樣子(記憶體可不拆 小弟是習慣一起拆啦)


10.注意 電池拆下後下面有2顆螺絲喔!!

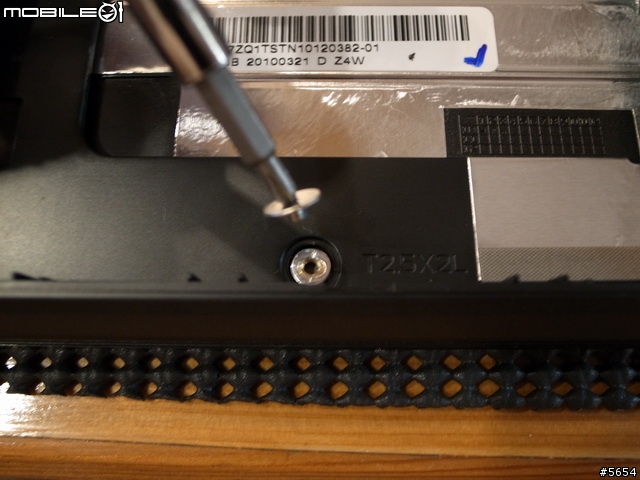

11.注意 4820TG背後共有4種螺絲 長短粗細均不同 別搞混了!!




12.硬碟下也有一顆!!


13.移除ADT排線


14.移除光碟機!!



15.背後螺絲全部卸除後 翻到正面來


16.鍵盤共有5個小卡準 要仔細看


17.用塑膠板將卡準往內推後順勢將鍵盤拉起 這樣就不會弄傷卡準了

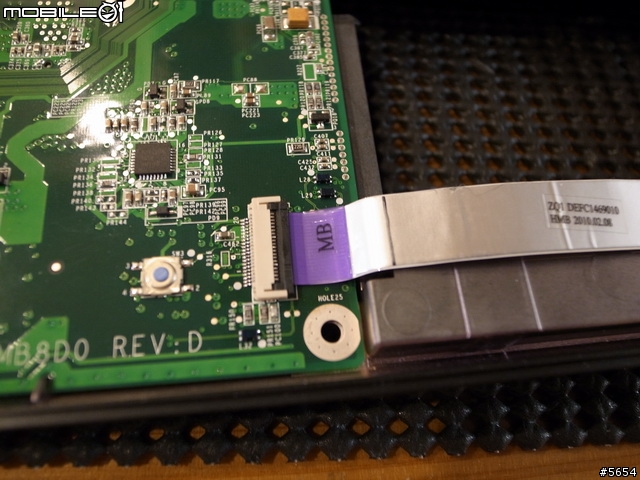

18.移除鍵盤排線


19.鍵盤拿掉後就可以看到內部了!!

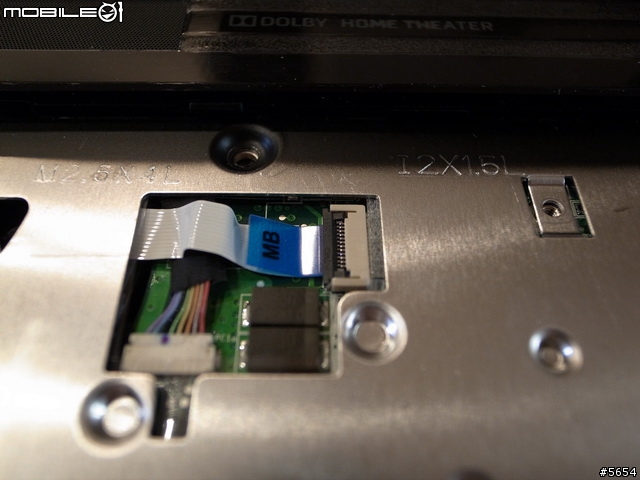

20.移除各部位排線 如圖依序是觸控版 電源鍵 省電鍵和左喇叭排線





21.這裡也有2種不同螺絲 機殼上也有註明螺絲尺寸 別搞混囉!!



22.螺絲卸完後就可取下鍵盤上蓋了 主機版亮相囉!!


23.SUNON代工的風扇


24.藍牙模組

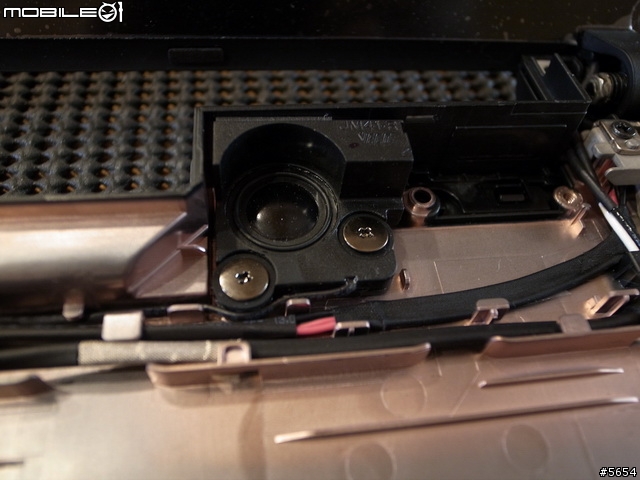

25.讀卡機和右喇叭



26.右邊USB模組


27.和前面一樣 首先卸下USB排線


28.接著卸下麥克風和LCD排線 注意別把這2條扯壞了!!



29.卸下右喇叭排線


30.卸下固定主機版的螺絲 共3顆 其中2顆有箭頭標示



31.還有一顆在風扇上方 別忘記了!!


32.卸完後就可以把主機板拿下 接著翻面


33.移除風扇插頭

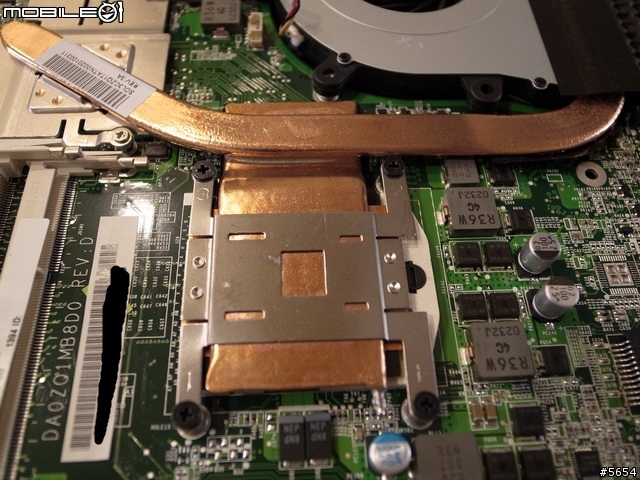

34.卸下散熱模組的螺絲



35.卸下HM55晶片組散熱片螺絲

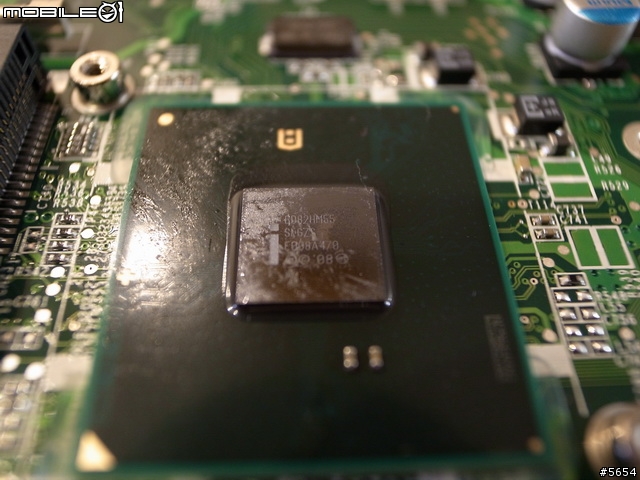

36.驗明正身 INTEL HM55晶片參上!!!


37.散熱模組..嗯..應該是壓的住820QM的熱量!!

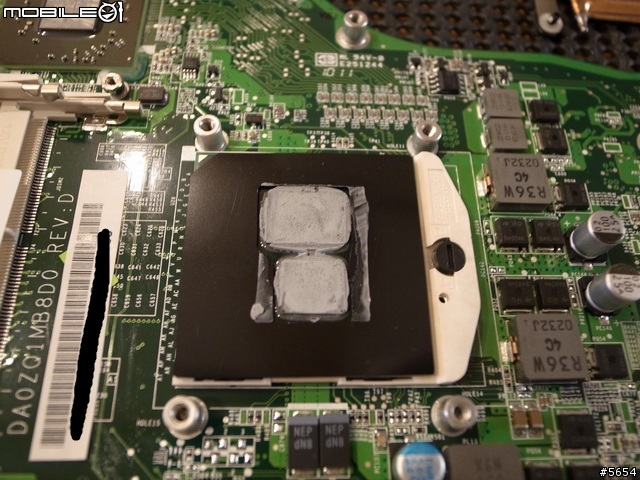

38.整台筆電的核心 I5-520M!!<==被水泥散熱膏蓋住的樣子


39.ATI 5650晶片及1G DDR3 記憶體顆粒


40.噹噹!!520M出現囉!!

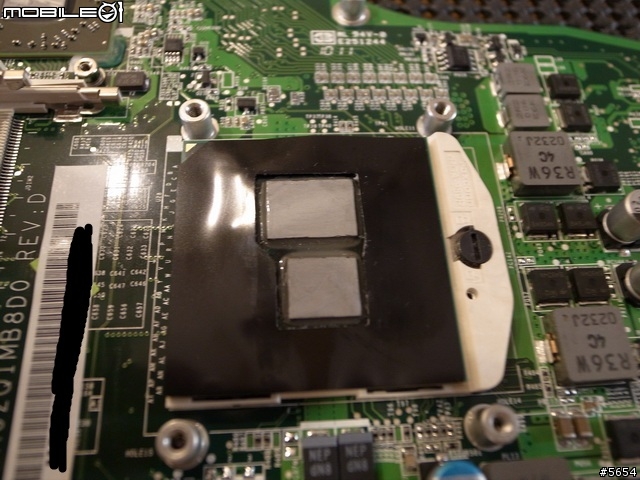

41.使用一字起卸下U 就可以看到針腳 別弄歪了!!



42.拿出法寶 奈米純銀散熱膏


43.輕輕的塗上一層


44.蓋上麥拉片避免散熱器壓到CPU電容


45.散熱片上的"水泥"也別忘了清乾淨喔!!


46.放上散熱器並依序鎖回螺絲


47.HM55也別忘了!!


48.都弄好後就可以把主機板放回 插上麥克風和LCD排線


49.麥可風線走法 在風扇上方有溝槽


50.依序插回USB排線和右喇叭線



51.鎖回固定主機板的螺絲 再次提醒 風扇上面有一顆喔!!




52.裝回鍵盤上蓋


53.依序插回省電鍵 開關鍵 觸控版和左喇叭排線!!





54.排線都插好後 準備上鍵盤了 記得先把排線接上 鍵盤下有卡準 對準下方斜插



55.壓平後聽到"噹"一聲就可以了


56.裝回記憶體 無線網卡天線和ADT排線 鎖上各部位螺絲


57.硬碟下有一顆 別忘了


58.裝回背蓋 大功告成!!


59.開機OK!!


==================分隔線==================
INTEL這次I系列效能真不是蓋的 省電強效!!
ACER這次春電展也使出機海攻勢
目前4820TG市場上還在缺貨中 相信再一陣子大家就可以買到喜愛的款式囉!!

4/15 PS:目前4820TG要上820QM或720QM是不可能了
因為溫度可能壓不下來 就算壓下來了CPU也無法發揮實力(降頻跑來壓低溫度)
所以..有4820TG的各位可別真的換820QM或720QM喔!!

不過I7-620M是OK的 小弟已經準備要來去找一顆620M來換了
此機在國外的SPEC上是有開到620M的!!
