[軟體應用] 當Google Earth遇上PAPAGO - 在GE上貼等高線地形圖

在學生登山社的時代，前二顆百岳就是充滿神秘的奇萊北峰和奇萊主峰。回想起當時影印登高線地圖，自己拿著螢光筆畫崚線和水線，不禁覺得現代的科技讓爬山變得更容易。除了GPS普及之外，地圖的取得也更為容易。

今天的主題，就是利用現成的軟體，來達成製作實景等高線地圖的目的。主要的技巧，就是以Google Earth的貼圖功能，把PAPAGO提供的等高線地圖結合在同一平面上。

[材料及工具]
1. Google Earth x 1
2. PAPAGO PC豪華版 x 1
3. 影像處理軟體 (PhotoShop, Photo Impact..不拘)
4. 耐心三分
------------------------------------------------------------------------------
先來看看完成圖：
這是適合帶上山的平面圖：


這是適合預覽體會的立體圖：（通常行政區域的分界，都是利用山脈或河流等自然地形來區隔，如圖中的淺綠色，就是花蓮和南投的縣界。看得出來，正好是順著崚線走。）


[實作方法]
1.先以PAPAGO預覽所需要的地區。使用豪華版的目的，是因為該版才有等高線地形圖。同時，為了讓圖面簡潔，建議把所有的景點顯示取消：


2.利用螢幕抓圖，複製到影像處理軟體來去背。PAPAGO裡原始的山區圖，是以深綠為底，淺綠為等高線。為了讓貼上Google Earth後能更清楚，在此我將深綠底圖清成透明。並且將等高線由淺綠改成白色。（我是利用PhotoShop的魔術棒工具，顏色容許度（Threshold）調成8，很容易就去背了）。


3.下圖左半邊是實際完成的圖（黑白格底圖表示透明），右半邊是為了讓各位易於看清等高線而暫放的綠底背景。


4.然後另存成PNG格式。


5.進入Google Earth中，加入一個影像圖層。


6.在Link欄位，指向剛才做好的圖。可以利用圖中的Transparency來調整它顯示在Google Earth上的透明度。


7.拖曳圖中的各項調整工具，來達成兩層影像對齊的目的。（必要時，需要隨時調深調淺透明度來觀察）。


8.最後，就完成了所需要的圖。


9.把Google Earth的地勢顯示功能（Terrain）打開，並調整到三維視角。再搭配百岳山頭的景點地標來對照，很容易就看出山與山之間的關係了。


[後記]
在其它的應用上，我把全台灣的圖抓了下來，做成如下圖的行政區域圖。

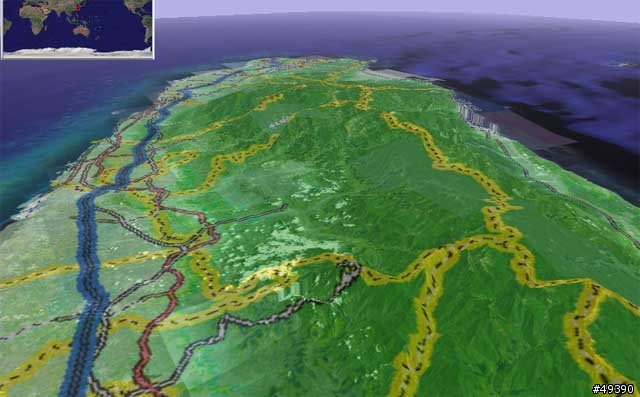

當然，也可以看出三維空間。


接下來，這些方法可以應用到不同行業的不同層面。譬如阿里山的林相，從山下的熱帶，亞熱帶到溫帶，用不同的色塊來表示....等等。
