[分享]簡單底圖DIY-圖資沒有？那就用空照圖吧！

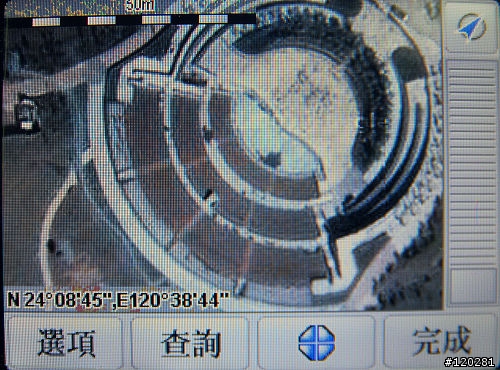

我的Tomtom台中圓滿劇場內有地圖，你的有嗎？




拉到最近再一張....仔細看，有沒有看到小強在唱歌？


這怎麼做出來的？其實很簡單，就是一個圖檔，一個描述檔，就這樣。

--------------------------------

一般Tomtom正常的[瀏覽地圖]模式，可以看到地圖和景點沒錯
可是，一旦到了沒有馬路的地方，譬如公園、山區、風景區、湖中央、海灘..
通常不是畫出斷斷續續的馬路，就是空白一片！

Tomtom官網有教大家怎麼製作這種圖層(底圖)，所以算是原廠功能，並非什麼外掛
也就是把地圖放大到最廣(可以看到整個台灣)時所見到的衛星空照圖(原廠光碟內有提供中國大陸空照圖自己copy)

底圖詳細作法請看：
http://create.tomtom.com/manuals/create-your-own-content/

還是不懂嗎？沒關係，底下這兩個檔案複製回去，存到Tomtom記憶卡(或內存)的\raster 資料夾內
附加壓縮檔: 200805/mobile01-6d4adf23f620bed5ff9d6cf2d43a2914.zip

然後開機找到台中市的「圓滿劇場」
將比例縮小一點，底圖就出來了
以後到圓滿劇場看表演時，就對目前位置有概念
再也不怕方向感迷失了！(是說我啦...)


簡單說明一下用法：

1.利用Google Map/Yahoo Map/UrMap/自己拍的....找到任何你想要當底圖的圖片，把它存成JPG/BMP/GIF任一格式，但檔案長寬不可超過2040x2040像素，檔名當然不可與記憶卡內的重複。
2.查出該圖片的座標，記下「左上角」與「右下角」的經緯度。(這點難度最高，有軟體的靠軟體，沒軟體的各憑本事了，GE的誤差其實也不小...)
3.打開記事本，總共九行要記下來，分別是：
1)圖片檔名
2)左上角經度
3)左上角緯度
4)右下角經度
5)右下角緯度
6)最小可見放大率
7)最大可見放大率
8)圖片長度像素
9)圖片寬度像素

(經緯度單位建議用"120.45678度"這樣的格式來表示，度-分-秒不知道怎麼寫)

其中的6)、7)數字可在0-65535，根據官網的解釋，0就是放到最大，65535就是縮到最小，數字內的縮放比才會讓圖片出來。原廠的台灣空照圖設定在3000起才看得見，但其實那是一張張拼起來的，所以如果你只是像我一樣放張公園的照片，最大範圍就別超過3000，否則只會看到一個小黑點吧，瀏覽地圖時拖慢速度別無好處，我的設定如下：

120.64260
24.14689
120.64672
24.14373
0
2000
748
628
4.將上面存成*.sat，檔名必須與對應的圖片相同，應該不能用中文檔名！
5.xxx.jpg和xxx.sat一起放到\raster資料夾內即可。

如此一來，透過拼圖的方式，你也可以自行拼出日月潭的空照圖，或是劍湖山的遊園圖等等，應用範圍相當廣！

不過我過去用的是offroad這個外掛，它除了可以顯示底圖外，還有方位、海拔，也可以導航到指定地點(用箭頭指示)，可惜的是在v7上使用起來很不順，已經一陣子沒用了。

我大多都是拿來當作爬山步道使用，譬如到合歡山、鳶嘴山、肉粽角這些缺乏景點，甚至沒路的地方，出發前抓好圖，隨身攜帶Tomtom就可以清楚知道自己的位置，該往哪邊走。

很久以前用320*240 BMP作過幾張，加上座標不太準，品質很差，就不敢分享出來了

像是這個砂卡噹步道，用導覽圖壓在下面(圖檔做太小張，糊掉了...失敗!)


武陵農場的富野渡假村和木屋區附近，也是圖太小糊掉了

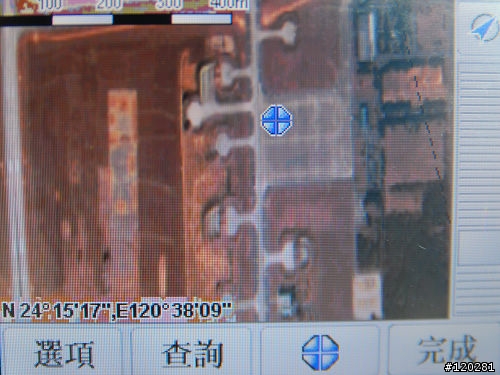

清泉崗機場的停機坪(吧？)，為了要去參觀814飛行表演特別做的，果然幫助很大!
這裡面大到離譜，都不知道車停到哪裡去了




至於如何快速精確地框出圖片的經緯度，我用Google Map把邊緣設在交叉路口上，然後直接在Tomtom看經緯度
應該有批次自動處理的方法，希望知道的網友可以告訴我
也希望大家能分享自己做的底圖~
