手上的老伙伴XLS 早就沒有蓄電能力, 之前跟著 TTU 網友一起買的電池, 結果拿回來以後才發覺, XLS 電池和 720/630 用的不同, XLS 的 Size 更小顆, 所以一顆電池擺了好幾個月都沒有用到. 送回原廠修理據說也要好幾百.

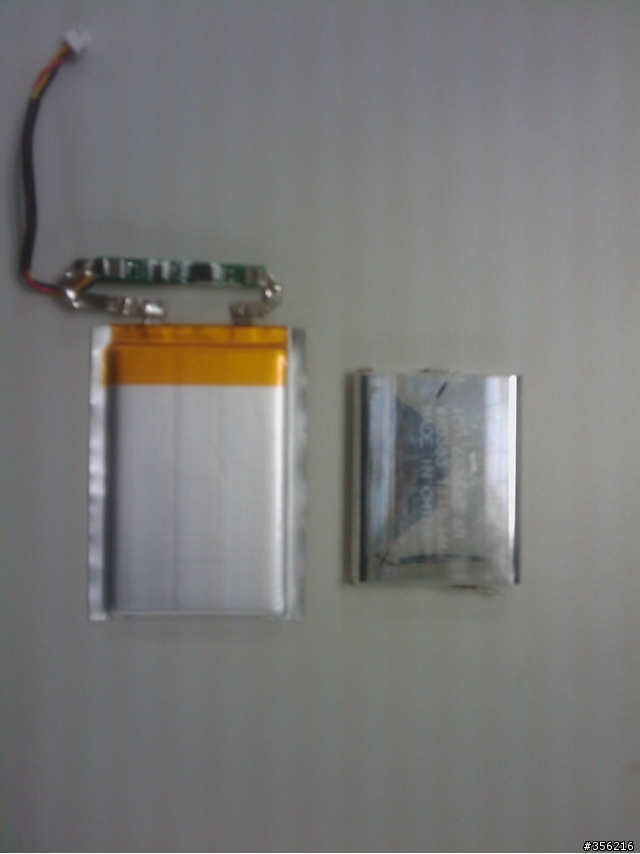

右邊那顆就是原本 XLS 電池, 外皮及保護電路去掉了, 左邊是新買的電池芯, 實際上電池保護電路板已經焊在左邊新電池上了, 上方就是保護電路, 我把原本保護電路上正負極的鐵片折了好幾折, 才剛好可以跟新的電池蕊正負極 '搭' 在一起. (在拆保護電路板時, 記得把正負極的鐵片留長一點)

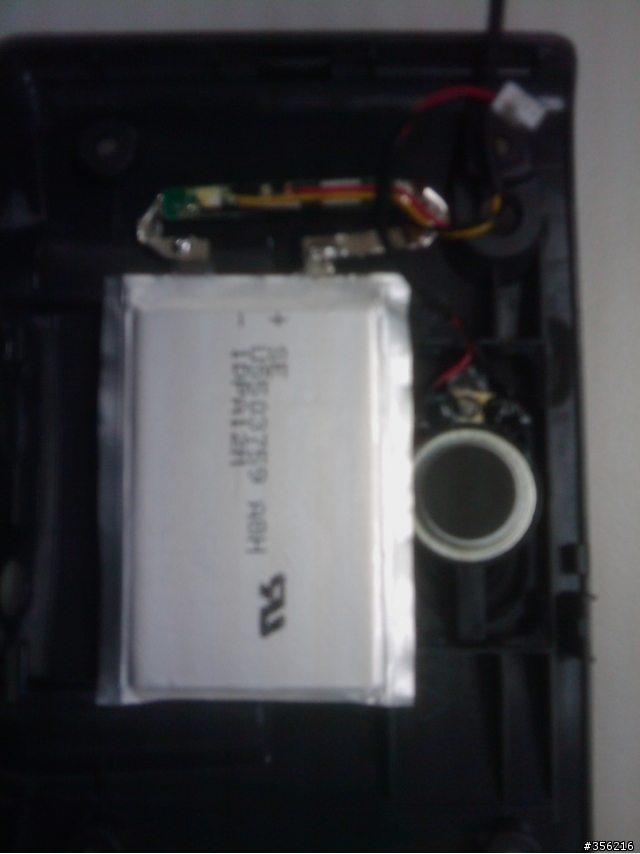

這是新的電池塞到 XLS 的畫面, (手機拍照功能太差), 其實是因為電池太大顆, 要把電池蕊旁邊的包裝鋁箔攤開, 才能剛好把電池塞進去, 但此時保護電路就沒有地方放了, 所以小弟才會把保護電路直接延昇到外面去.
完工後, 用 3M 美容膠帶貼一貼, 不要讓保護電路跟主板 short 到了, 裝回去又是一尾活龍.
