[拆解] TOMTOM XL TRAFFIC / 330S 分解

之前和一些網友談及XL Traffic換電池及拆機步驟,
但手中沒有實機單憑空想像很難敘述正確步驟. 就更提不上口述幫人拆機了.
前幾天在網拍上看到了一部壞掉的330S (硬體應相當於XL Traffic),
低價投了標後不以為意, 誰知後來吃晚餐時收到email說得標了. 含運費約一張小朋友.

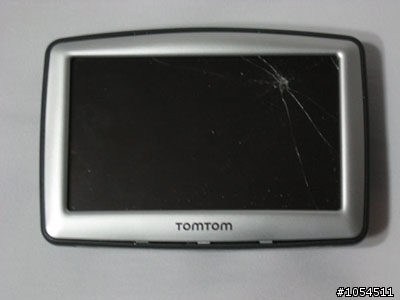

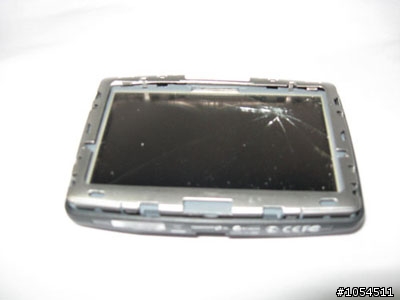

數天後東西收到了, 是觸控digitizer及LCD(有可能;請看照片)裂了.


接上TTH後竟發現還能免費下載最新版美加版圖資.

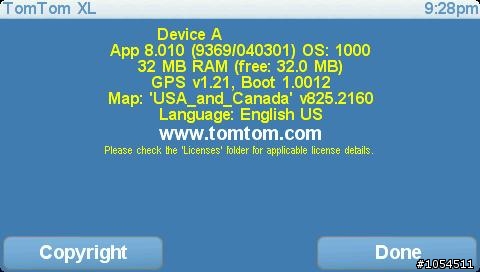

官方免費升級後(由TTH取得):

表示那個賣我的人根本還沒機會註冊就弄壞了.

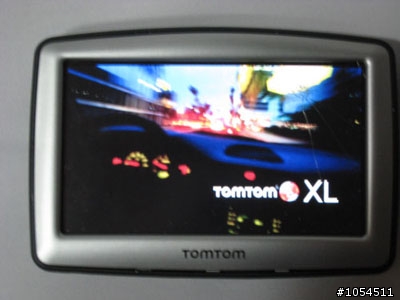

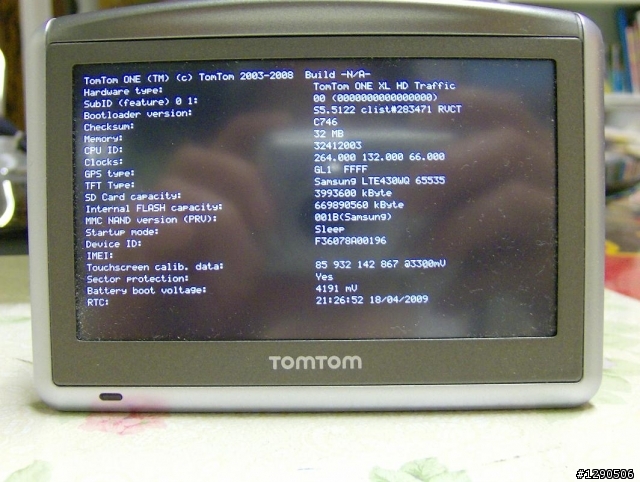

開機圖:

寫email給美國TOMTOM但回信說這毀損不在保固範圍內, (我知道….)
信中說不管我願出多少錢公司都不能修.
這樣吧! 我來提供拆機步驟及照片 (拍的不好請見諒),
還請高手們幫我找料件來修.

需要工具:
1. 十字螺絲起子
2. 平口修手機或電子產品的板手

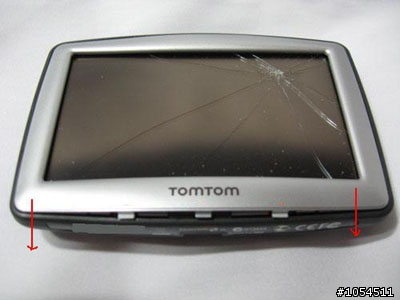

步驟1: 將TOMTOM名字附近的三個卡筍勾開


步驟2:然後往紅色箭頭方向推便可將面板與其餘隱藏卡筍分開, 然後便可拆除.

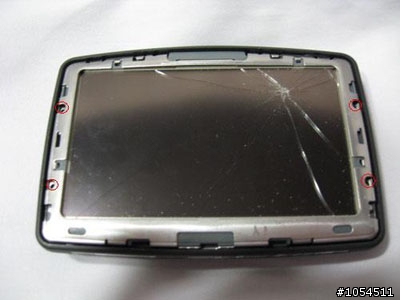

步驟3:將紅圈圈標的四顆小螺絲移除, 然後小心的沿著邊緣把金屬片往上撬使其和LCD的塑膠護套分離.

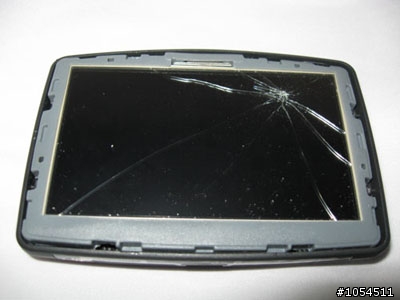

移除金屬片後

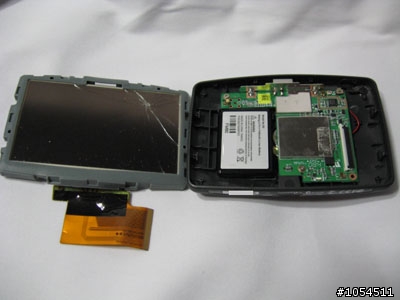

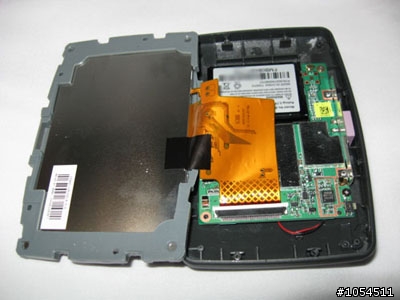

步驟4: 小心的將LCD和背殼分離, 露出和主機板接點

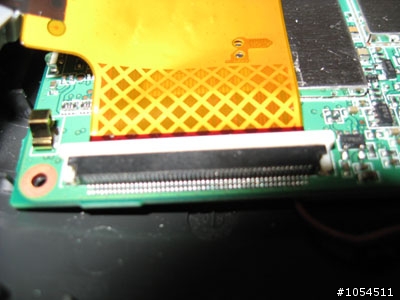

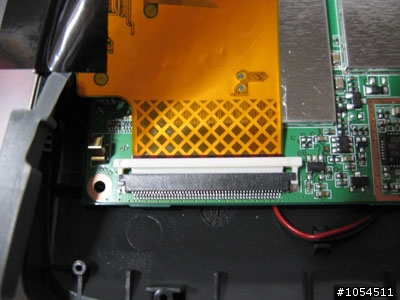

步驟5:用細小的工具均勻的將白色橫桿向紅色箭頭方向推開


推開後的樣子

這時便可將LCD和機板分開(PFC線用膠黏在機板上請小心拔開)

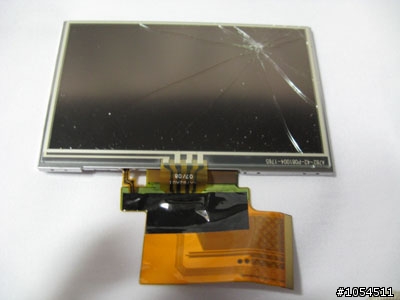

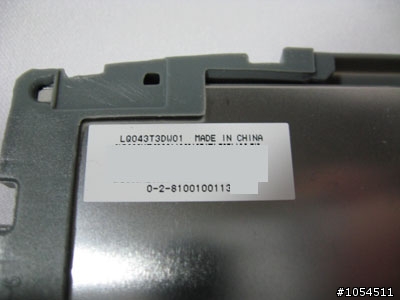

LCD背面的貼紙印著LQ043T3DW01, 但我就是無法找到這料件, 還望高手及先進們幫忙找


LCD和護膜分開後

Digitizer的傳輸線上還有個號碼是XA782A01 07/08這我也找不到


已經看到電池了但得先移除主機板才能將電池線分離



步驟6:將紅圈圈處的三顆螺絲拿掉

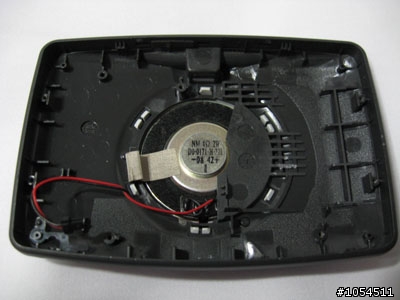

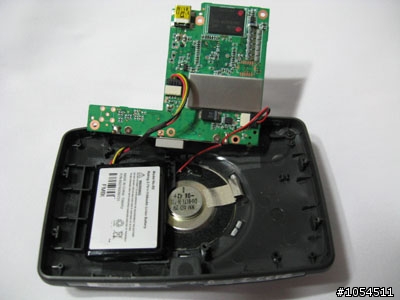

主機板和背殼分離

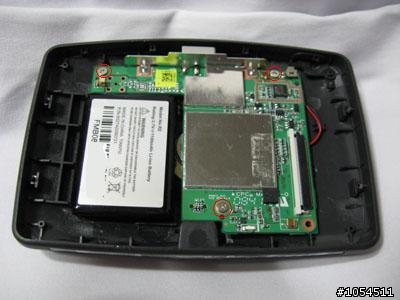

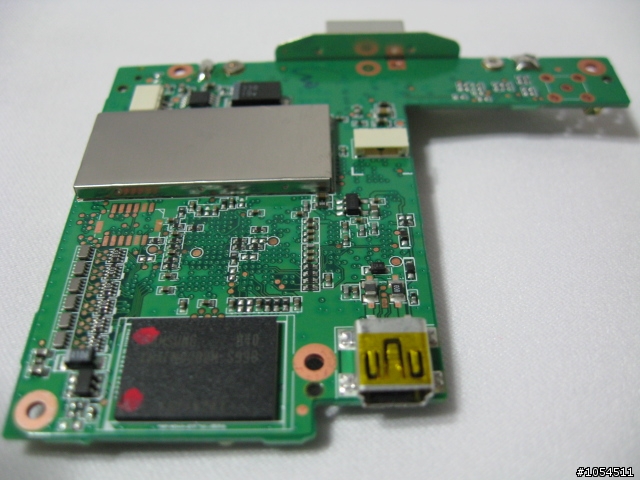

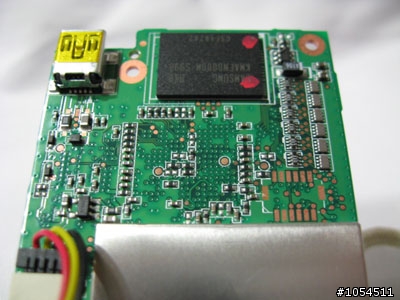

近看機板

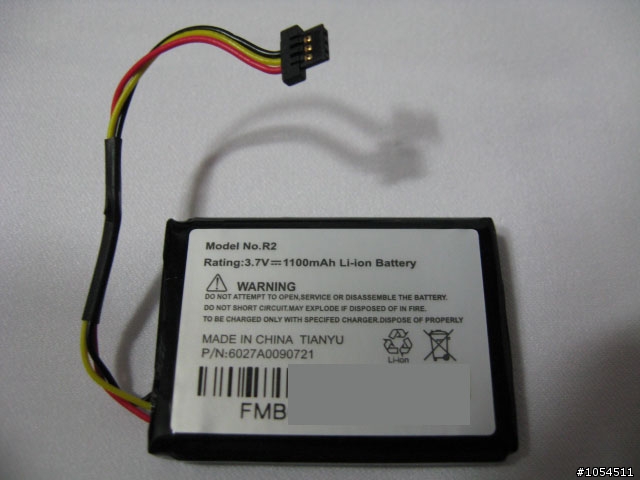

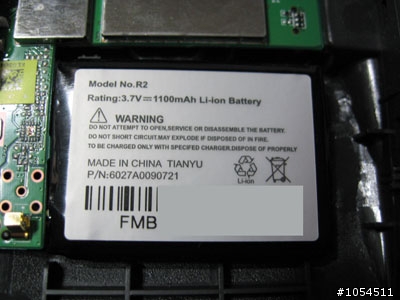

電池近照

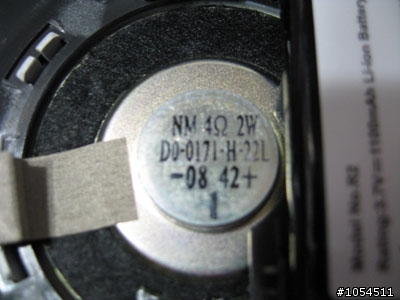

喇叭近照



以上便是330S及XL T拆解. 希望大家也幫我一個忙, 幫我找料件好讓我儘快將這機器修復.

*********
修好了! 請看修理 觸控板篇
