蠻齊待的更新最重要的RDS-TMC天線不知長什麼樣子,售價迷不迷人
Naviman wrote:
別給她想的太多, 那...(恕刪)
原來是這樣子的。感謝 Naviman 大大地詳細解說！

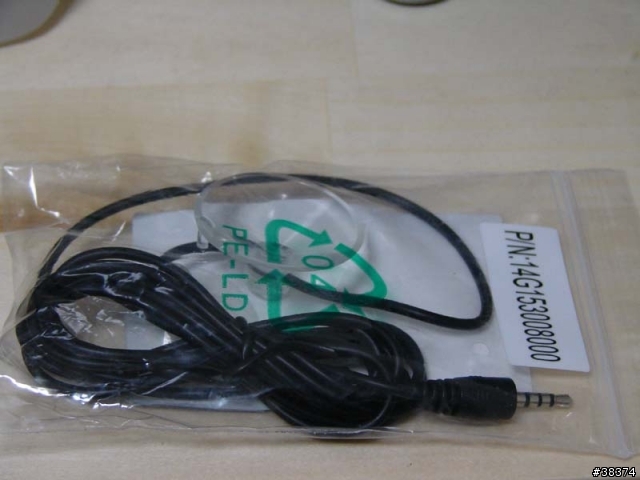

如此一來，下圖的長方型盒子，也是 for Traffic 系列的 RDS-TMC 模組囉？（借用 Jetter 大大的照片）

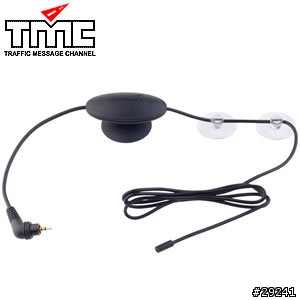

可是，為何 Traffic 系列的要供電（連接 Mini-USB 插槽）才能運作？而這個橢圓型的模組，就不必供電？
阿湯哥 wrote:
原來是這樣子的。感謝...(恕刪)
(A) XL Traffic 原廠那組 RDS/TMC套件 , 基本上與早期機型GO-710等專用的RDS/TMC套件設架架構是相同的, 基本上都是採用德國GNS FM系列 RDS/TMC 模組, 但據了解, 內建的模組皆有鎖分位方能接收TomTom TMC 資訊, 所以應該是無法直接購買其他的RDS/TMC套件(GNS FM9)來搭配TomTom 導航機使用
(B) TomTom 早期版本 RDS/TMC套件(GO-710 用) 與新版RDS/TMC 套件(Traffic 系列用), 雖然設計架構相似, 但扔有些不同, 不同點如下
(B-1) 外接天線設計
舊版: TMC 接收天線是隱藏式的(接收天線, 信號線, 電源線等皆包覆在同一條纜線內)
新版: TMC 接收天線則是獨立式的
(B-2) 與導航機連接的介面
舊版: 導航機上設計有一獨立TMC 插孔, TMC套件接頭端則採用特規接頭, 乍看與4極式耳機插頭極為相似, 但外圈尚有一環型鐵片, 該環型鐵片設計有2個極性, 所以該插頭共計有6個信號點, 因本人手上無原廠的TMC套件可拆解, 但判斷該6個極性為(Vcc, Ground, Rx, Tx, 信號判斷, ?), RDS/TMC 模組的電源則來自導航機內部, 所以無需外接電源既可運作
新版: 導航機未設計有獨立的TMC插孔, 而是採用與MiniUSB 共用(電源, TMC 信號, PC端同步信號), 所以新版的RDS/TMC套件是 MiniUSB插頭
依據她牌的設計經驗(Mio), 因TMC信號是直接透過MiniUSB傳送(RX & TX), 為了能與PC端同步信號做區隔, 所以5Pins 的miniUSB腳位設計如下(Vcc, Ground, Tx, Rx, 檢測pin), 通常檢測pin 是直接接Ground(也就是Pin 4 & Pin 5 都接地), 如此導航機既可判斷是要接收TMC信號(這也就是目前許多導航機為何無法直接使用USB 傳輸線+ USB 充電頭 來供電的原因)(因為USB傳輸線的 pin 5 是空接的, 所以導航機會判定為與PC端同步)
也因為 MiniUSB同時設計為外部電源供電端, 所以RDS/TMC 模組無法直接透過導航機供電, 而須由外部供電的主因
PS, 部分網友曾想過或嘗試是否可將traffic 版的RDS/TMC套件安裝於舊版導航機中使用(透過miniUSB 傳送信號), 本人並無實機可測試, 但小弟判斷是不可行的, 其原因如下
(一) TMC 要能正常運作, 需要 (A)導航機的TMC通信參數(Com & Bude Rate)(B) 導航軟體的TMC通信參數兩著相互配合方能使用
(二) 因舊機型導航機同時有 MiniUSB & 獨立TMC通道, 所以舊機型所搭配的導航軟體其TMC通信參數會鎖在獨立的TMC通道上, 所以若將新版RDS/TMC 套件插於miniUSB端, 應該是無法運作的(除非該導航軟體的TMC參數設計有"自動搜尋"功能
批哩趴拉, 寫了一大堆, 希望對您會有幫助
STONE0504 wrote:
上ebay去看了一下...(恕刪)
側面偷聽到的消息....
這新標準規格的天線會很貴，全球皆然
http://www.iot.gov.tw/ct.asp?xItem=235020&ctNode=1066
（↑報導中提到的那個價格恐怕是猜的...事實上售價應該更貴!）
tomtom想在台灣推廣的話(for舊機)，得做好賠錢賣的打算了，否則可能買的人不多
還好tomtom的TMC是中廣還是警廣公用的資訊分享，不像Mio必須養一批人待命鍵入路況，下班時間到了就沒新的路況...省下來的成本應該可以考慮回饋硬體一下吧
至於副廠...對唷，既然是標準規格就會有副廠的出現，市場夠大就會有...
