材料: 萬孔板 , 電容, DC jack , 電阻, LED , 廢棄的 USB 現一條 , 5V/2.6A變壓器一顆
材料都是就地取材，免錢的..所以還滿划算的
---------------------------------------------------
為什麼會有另一片 PCB 呢?? 因為原本的變壓器是外接光碟機用的
做這一片 PCB, 可以接上不同的變壓器, 然後mini USB 可以接到手機充電用
比較不會做死後卡到自己
-----------------------------------------------------
焊接過程就不敘述了...下面是成品的背面
這一張是正面
正面特寫

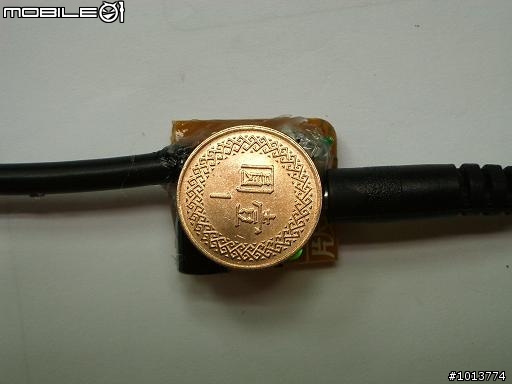

跟一元硬幣的比較圖 1
跟一元硬幣的比較圖 2
封膠以避免零件晃動(背面)
封膠以避免零件晃動(正面)
封膠後通電測試
接到 XLS 通電測試 ( OK )

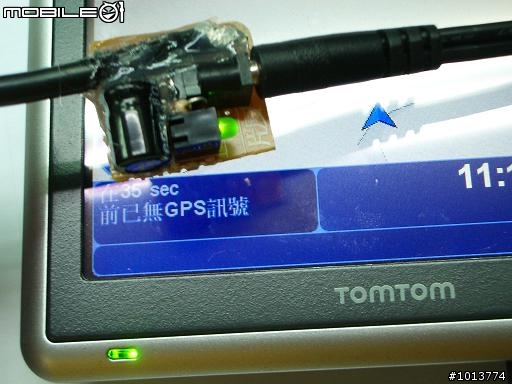

接到 XLS 做通電測試1
接到 XLS 做通電測試2
接到XLS的狀況
下面的圖是之前做的 12V~24轉 5V 板子, 線材預留都可以改..
之前是接到機車的電瓶..用來充其他裝置與車廂燈用的
多做了幾個預留....所以可以改裝或並連到車上的 其他裝置，節省買擴充點煙頭的錢
也省下了很多空間...
裝到盒子後，另外裝兩個USB孔，可以當擴充用...當然只有電源
限制 1A 的電流...以免發生意外
下次打算做一個直立車架，材料已到齊剩下時間好動工囉~~~
TOMTOM 導航的確不錯...所以要好好給他關愛一下...嘿嘿~~
