[分享] TWD67、TWD97 TM2 格線圖層

有很多紙圖都以TM2來標示座標，要對應到GPSr上面的圖面時，必須把機子上的座標單位改為相同的TM2系統，才能對應比較

如果機子上有相同的TM2格線，就可以直接比對，應該是比較方便。再者TM2的優點在於可以直接估算距離，就像方格紙一樣

花了一點時間製作兩個圖資檔，分別把TWD67與TWD97的格線畫出來

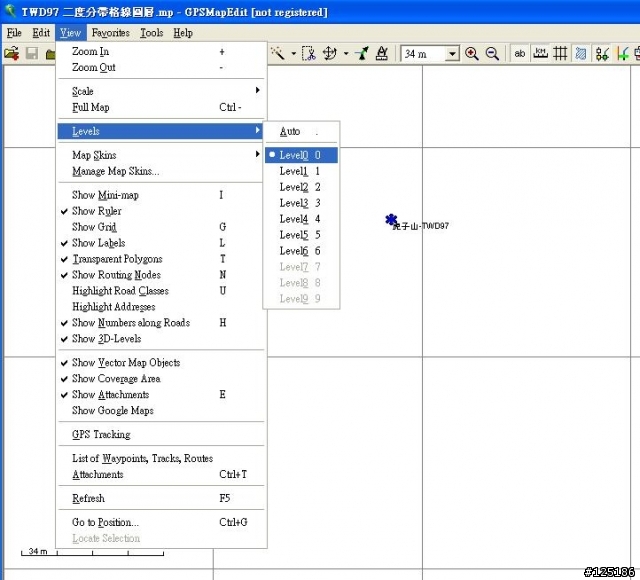

每一個圖資檔裡面有七層 圖層
最外面的一層 每格距離25公里
中間那個藍點是 虎子山


最裡面的那層， 每格距離200公尺

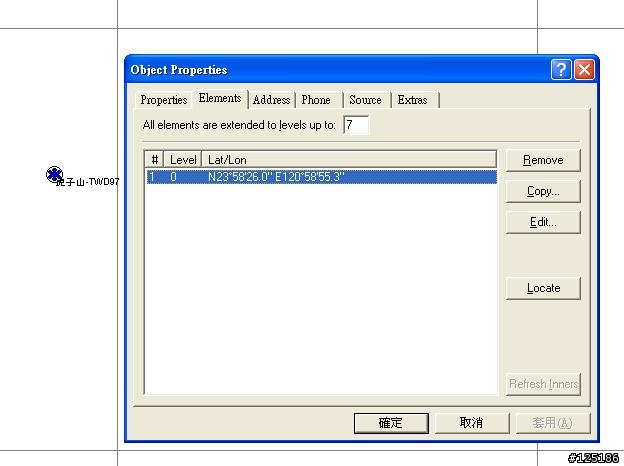

根據 上河的資料，虎子山的 TWD97 座標：
. DMS: 23° 58' 25.9486" , 120° 58' 55.2886"
. TM2: 2652129.936 , 248170.787
圖層上所標的虎子山 應該算是準確的

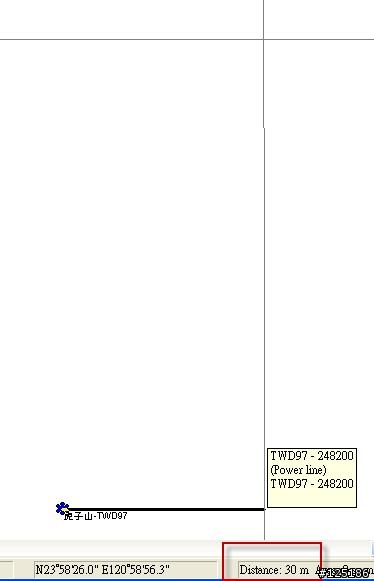

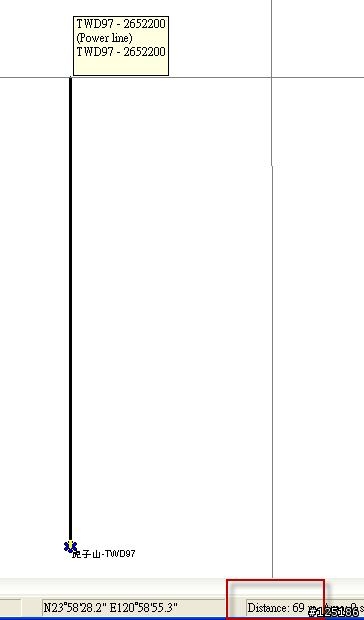

虎子山附近的格線，應該還算準確

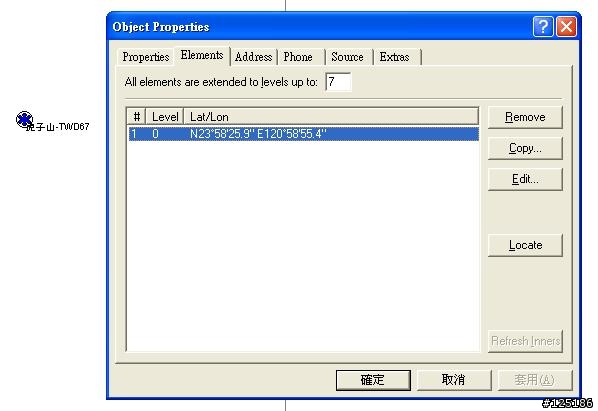

虎子山的 TWD67 座標：
. TM2: 2652335.851 , 247342.198

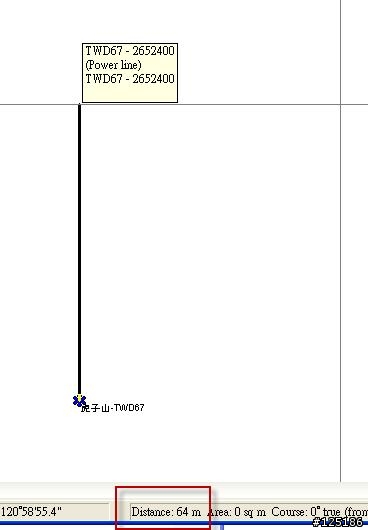

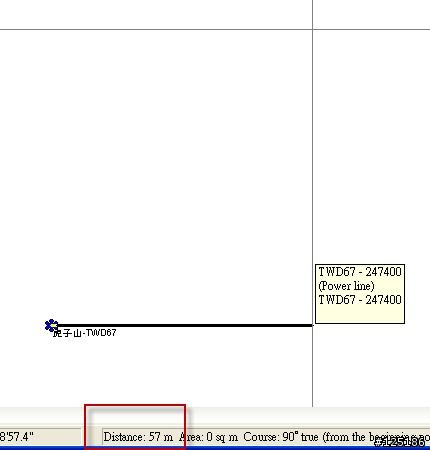

虎子山附近的格線




遠離虎子山，格線的偏差可能會比較大

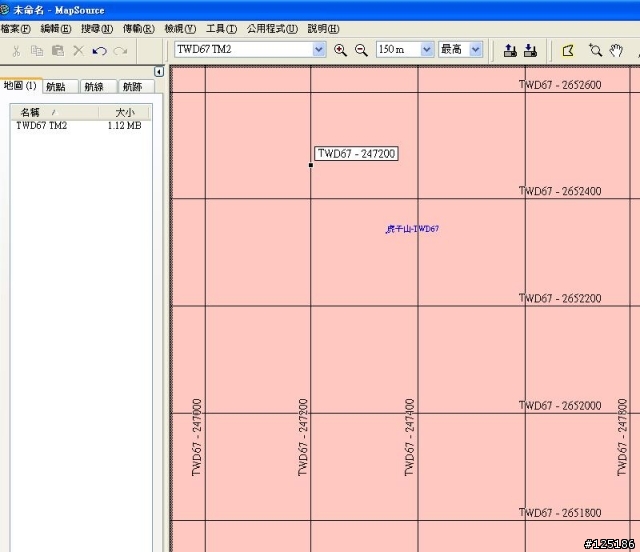

安裝到MapSource上，鼠標一移到格線上，就會顯示公尺編號
照理說在機子上應該也是這樣




隨手做一做，大家參考參考

---

二度分帶格線圖層.zip


各層的間隔設定：
Level 間隔距離 (公尺)
0 200
1 500
2 1000
3 2500
4 5000
5 10000
6 25000
