我的車上只有一個點煙座,

怎麼辦呢??

先到PxHome購買一個一分四的點煙座,
【佈線心得分享】Garmin 2610 AR-10發射天線 征服者測速雷達C5

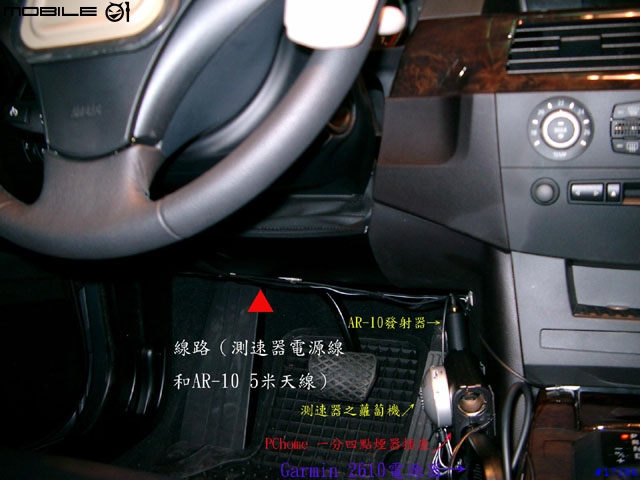

用KP-12 3M Scotch®超強力雙面膠帶把點煙器固定於駕駛坐下方,

於是就可以把所有的電源插上了,

因為是一分四的擴充插座,所以還有預留一個空的插座,

以備不時之需,因為這三樣東西幾乎是必備品,

所以幾乎沒有拿下車的機會,我也不太考慮是否會需要經常拔來拔去,

唯一的考量是Garmin 2610的電源器,或許會換到另一輛車,

所以我會選擇把他插在容易拔插的方向,

同理,預留的點煙孔也是一樣
【佈線心得分享】Garmin 2610 AR-10發射天線 征服者測速雷達C5

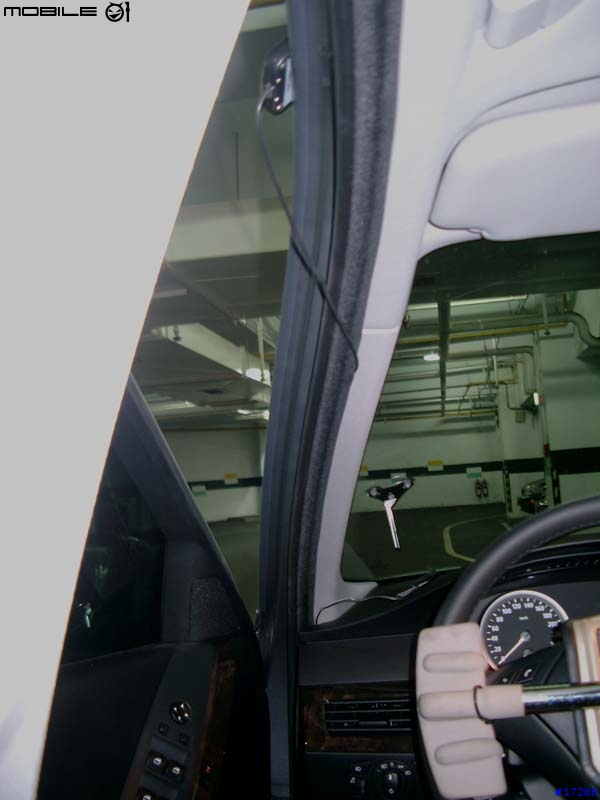

接著開始佈線,先把AR-10天線和測速起的電源線固定於方向盤下方的空間,
然後沿著A柱往上走,
【佈線心得分享】Garmin 2610 AR-10發射天線 征服者測速雷達C5

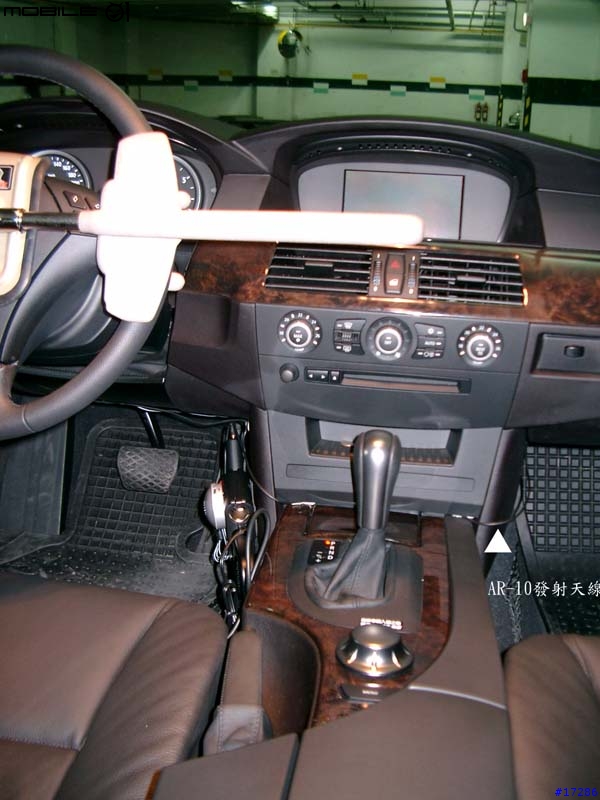

至於發射偏線就得跨過排檔桿前方的位置,沿著手套箱下方走到負駕駛座的A柱
【佈線心得分享】Garmin 2610 AR-10發射天線 征服者測速雷達C5

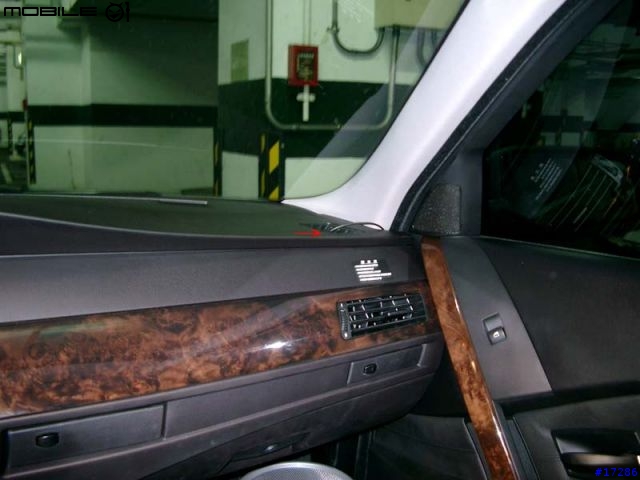

然後把天線藏到副駕前方的冷氣孔,裡面空間似乎蠻大的....
【佈線心得分享】Garmin 2610 AR-10發射天線 征服者測速雷達C5

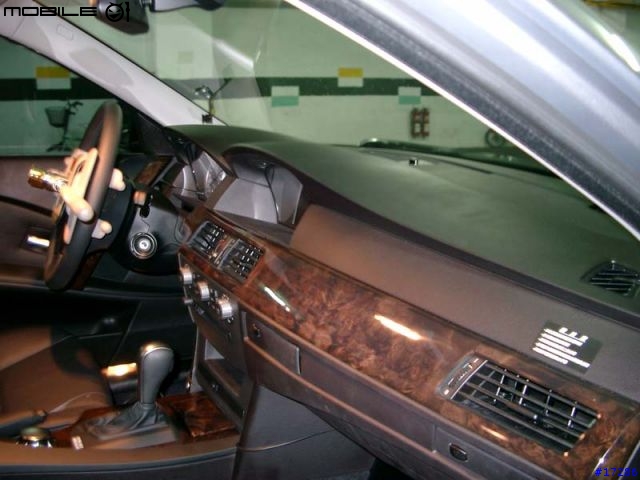

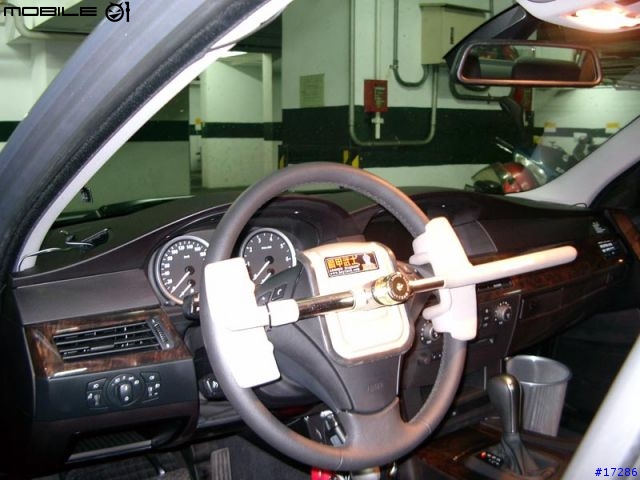

完工圖(未上機)
【佈線心得分享】Garmin 2610 AR-10發射天線 征服者測速雷達C5

【佈線心得分享】Garmin 2610 AR-10發射天線 征服者測速雷達C5

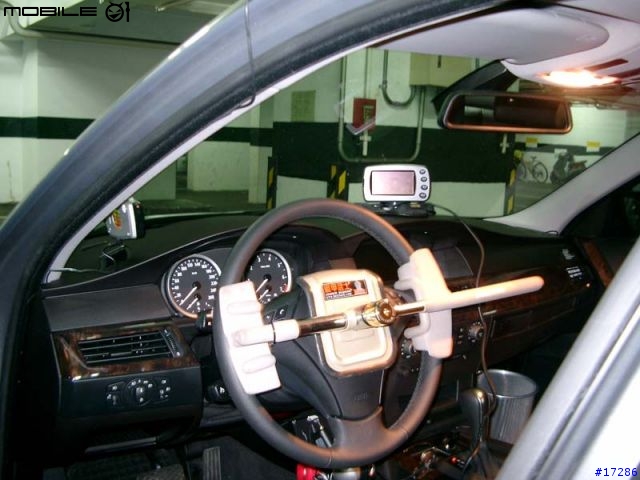

上機圖
【佈線心得分享】Garmin 2610 AR-10發射天線 征服者測速雷達C5
