僅針對安裝時的一些細節，做一些小記錄，有興趣DIY的朋友可以一起來菸酒菸酒~~
(照片是用手機拍的，畫質差請見諒)
7/4 附上安裝好的照片，在#5樓
▲ 方控訊號線，我最後是接在KEY1，很好奇那個CANBUS能不能接收車速訊號?

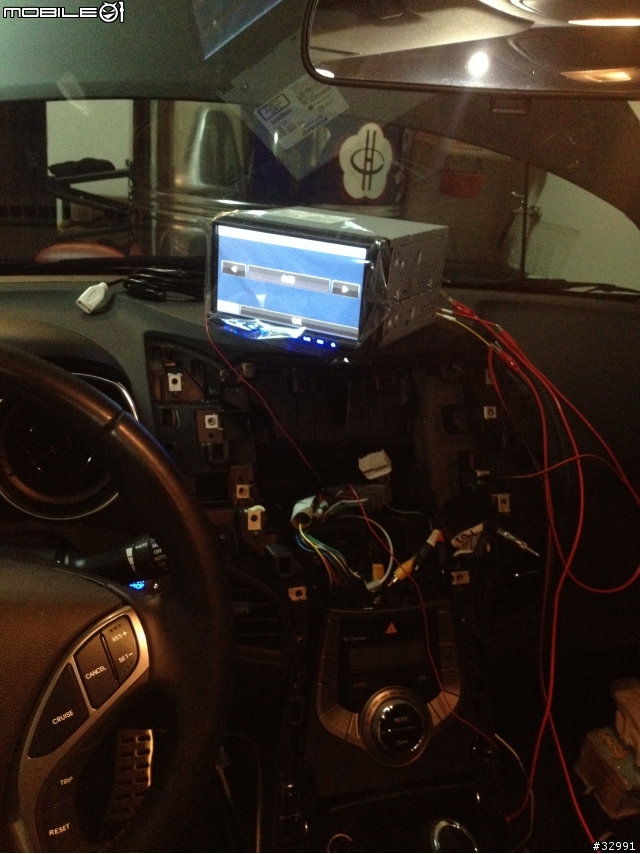

▲ 先上電試試看，確認基本功能沒問題
▲ 軟體版本頁面(1)，話說這個「雅玲」的聲音真的不好聽，還會跳針，好懷念iPhone的靈兒喔!
▲ 軟體版本頁面(2)
▲ 軟體版本頁面(3)

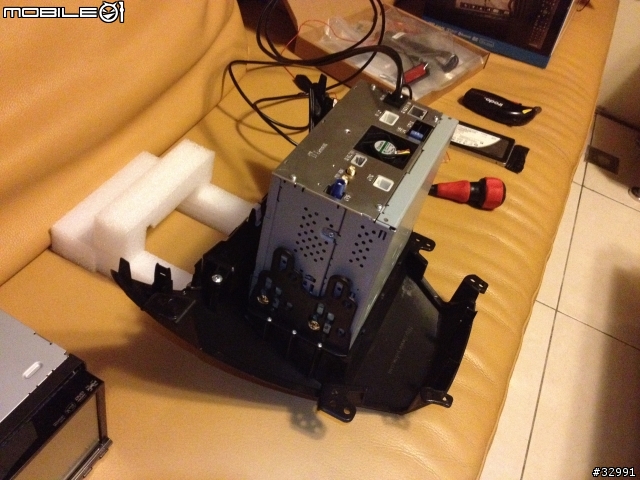

▲ 裝上面板框

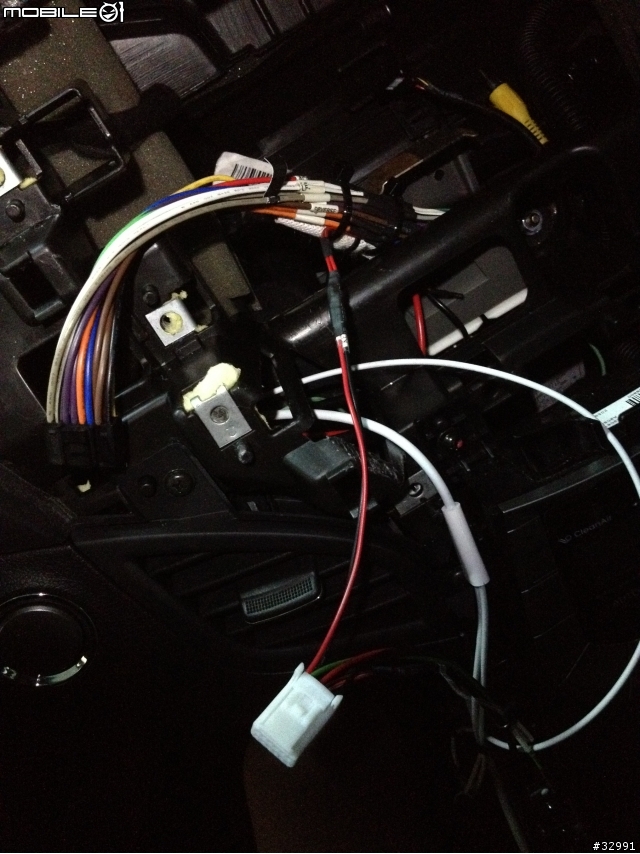

▲ 主線組連接完成
▲ DVB天線兄弟排排站，拉直伸展開來，確保穿線的時候不會折到
經過實際測試收訊效果，預計將DVB天線安裝在前後保桿底部

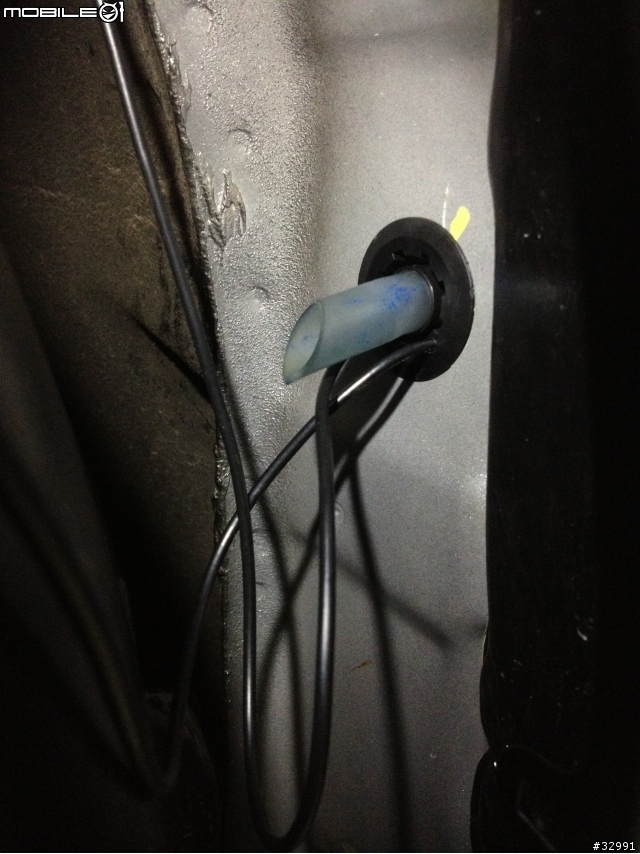

▲ 排水孔像皮塞需要小小加工一下，讓DVB天線剛剛好可以穿過即可，不破壞原廠防水性
▲ 完成! 後保桿DVB天線從排水孔像皮塞牽到車內
▲ GPS天線的導線採用RG174規格
▲ GPS天線主體藏在雨刷蓋下方。根據測試，這個位置的收訊比車內好非常多，也能兼顧美觀
▲ GPS天線&前方DVB天線從左前輪葉子板穿進車內，也是透過排水孔橡皮塞
▲ 完成! 天線記得要繞一個滴水環，避免雨水直接沖擊橡皮塞
▲ GBC30的連接線小弟覺得附太長了，多餘的部分藏在左後方C柱飾板內
▲ 優呼~ 配線終於全部牽好了，條理分明看了真爽
▲ 從背面看
▲ GPS收訊情況
▲ 更新韌體時，上面的小字體真是可愛，會讓我想到小時候任天堂紅白機，哈哈
分享完畢，感謝收看
