常常看到別貼上
高度和距離對應的高度變化圖
有時也會看到高度和時間對應的高度變化圖

不知是自己的功力不夠
我用Excel弄不出來..
不知是否有程式可以簡單的把 gdb檔轉換....

2007-04-11 9:33 發佈

文章關鍵字高度變化圖

Jangu

7分

2樓

2007-04-11 16:45

用MapSource就可以了啊！

Step 1.

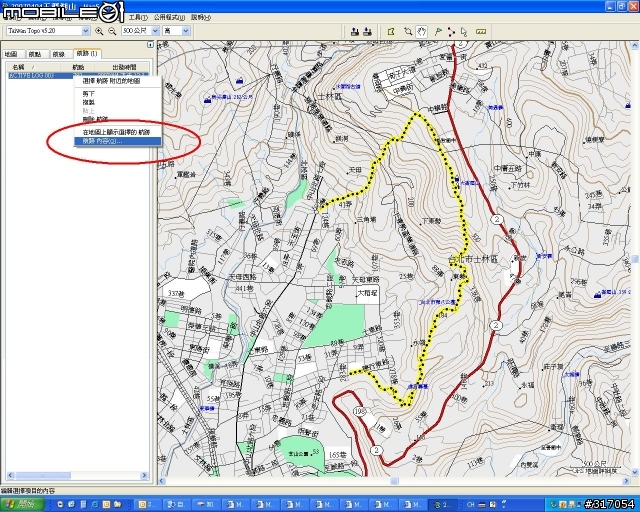

開起你的 .gdb ( or .gpx) 檔，按滑鼠右鍵，選航跡內容。

Step 2.

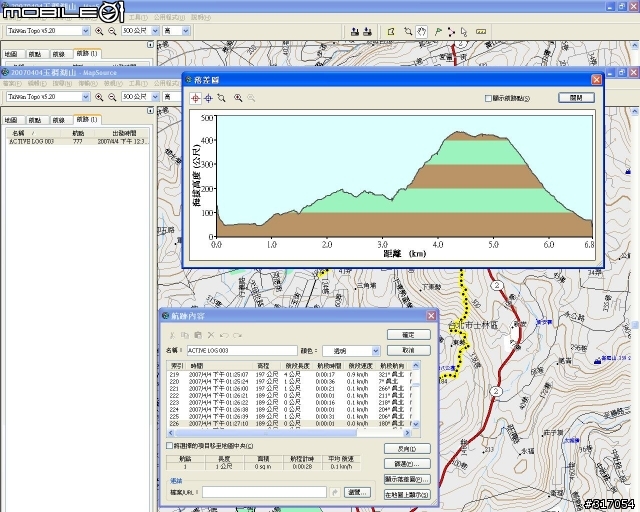

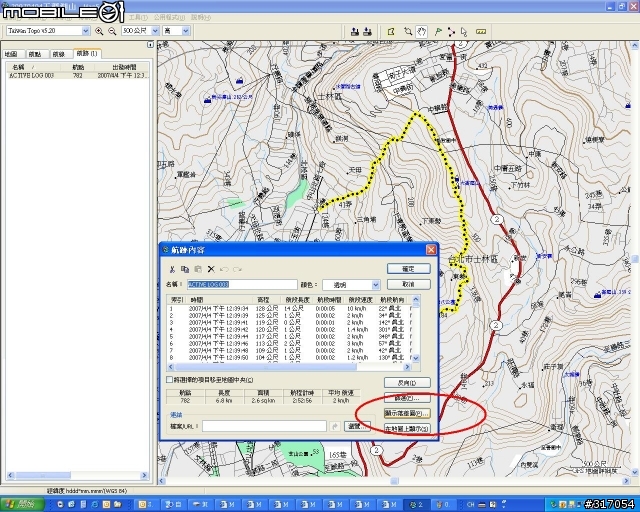

點選《顯示落差圖》

蝌蚪

539分

3樓

2007-04-11 16:57

樓主提到了 excel 以及轉換 gdb
猜測或許樓主並不是使用 MapSource ?
如果是的話也不會提這個高深的問題了

949分

4樓

2007-04-11 17:08

gdb可以轉csv(for excel)
csv也可以轉gdb,但要注意其欄位的對應

樓主可以使用G7ToWin 試試看

以下為個人於春假期間前往6號花園軌跡及高度圖表

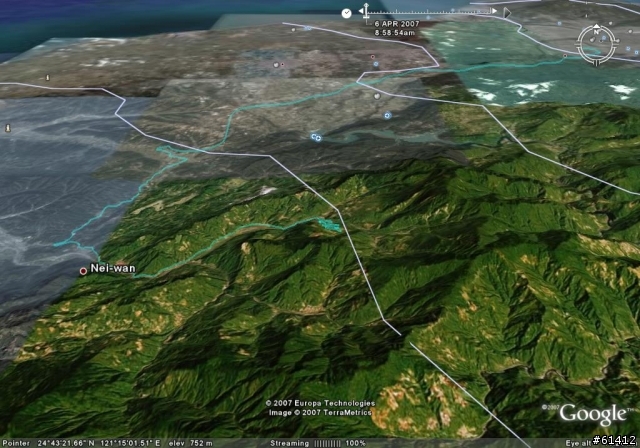

Google Earth

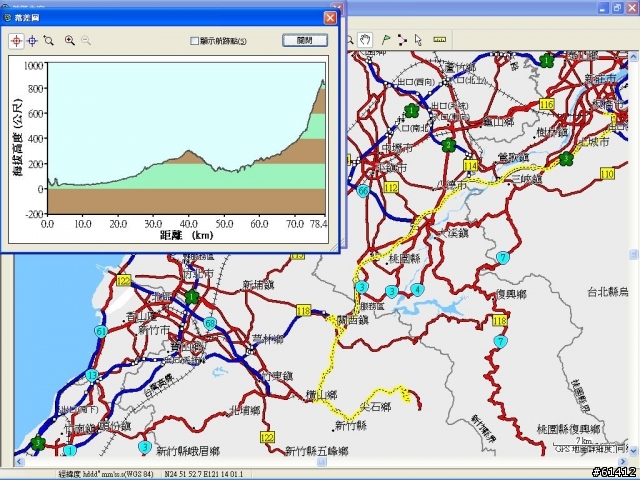

Mapsource

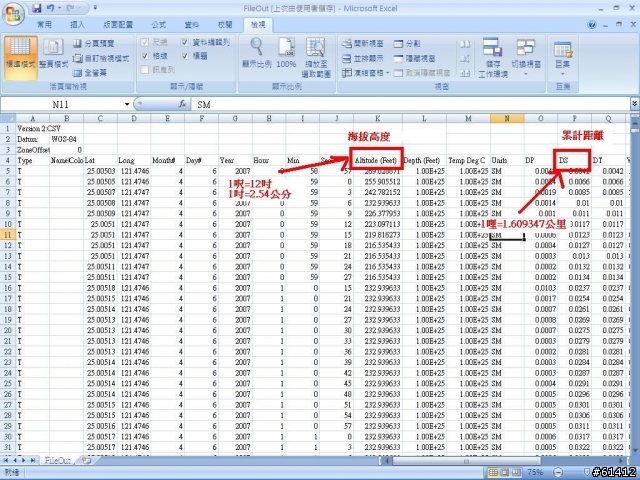

Excel(折線圖自己製作即可)

kevin

6分

樓主

2007-04-11 18:47

感謝各位的指導...
MapSource可以以距離和高度的落差圖
但是沒有高度和時間的..
我再試看看ROBERT27大所說的"G7ToWin"...

[IMG]http://www.gvclub.net/modules/xcgal/albums/userpics/10046/post-14-110533253

ulimie

2071分

6樓

2007-04-11 21:17

kevin wrote:
常常看到別貼上
高度和距離對應的高度變化圖
有時也會看到高度和時間對應的高度變化圖

用 "oziexplorer" 去 Google 搜尋一下, 如紅箭頭處所示,
他可以在 X 軸選擇距離或時間; Y 軸(Profile Type) 選擇高度或速度, 產生 4 種不同圖形:
