Garmin nuvi 2565T AV-IN 4極接頭接線

九月底於01網上購買一部Garmin nuvi 2565T ，因看上它有AV-IN的功能，可以直接接上攝影機看倒車影像。
版上有人已改接成功，但英文不好的我，實在不是看的很清楚，反正沒事在家，去買了一個3.5MM 4極的影音接頭，回來慢慢測試嘍！

直接看圖比較快啦~~


圖一：4極接頭

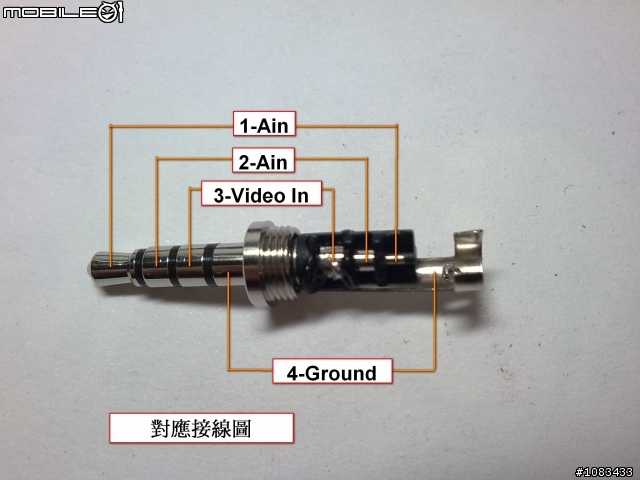

圖二：鉤表之電阻檔測量之對應如下

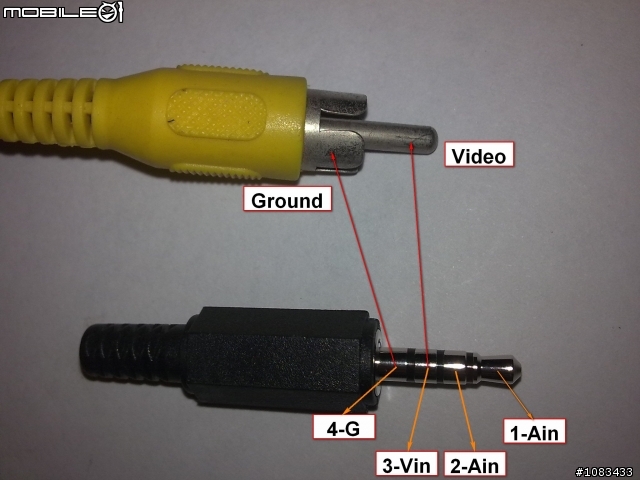

圖三：影像接頭與4極接頭之配線對應

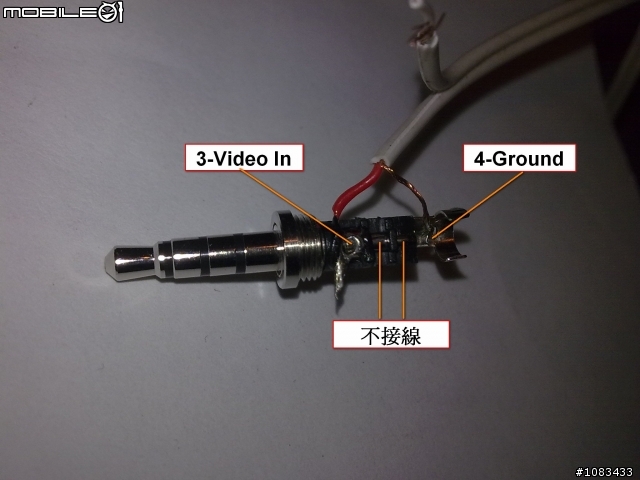

圖四：4極接頭內部實際接線圖

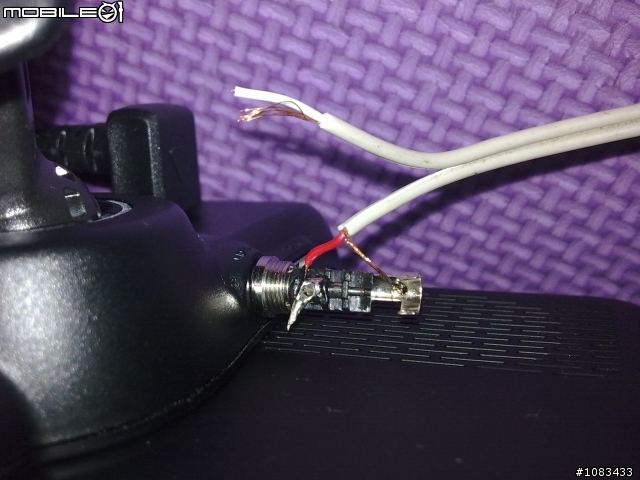

圖五：燒焊完成實際測試

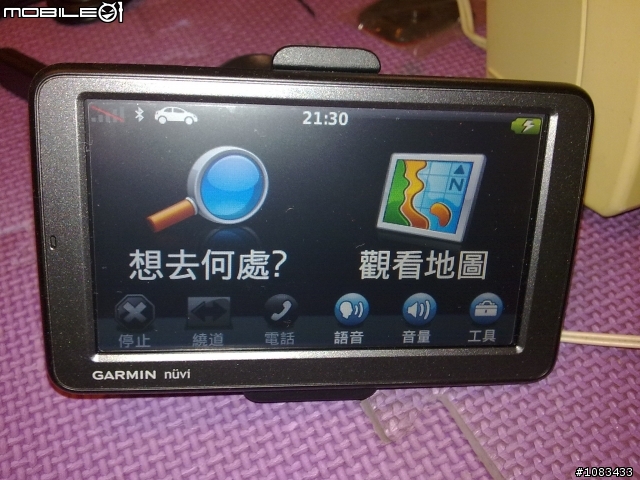

圖六：影像訊號沒送前，畫面不變依然是導航的畫面。

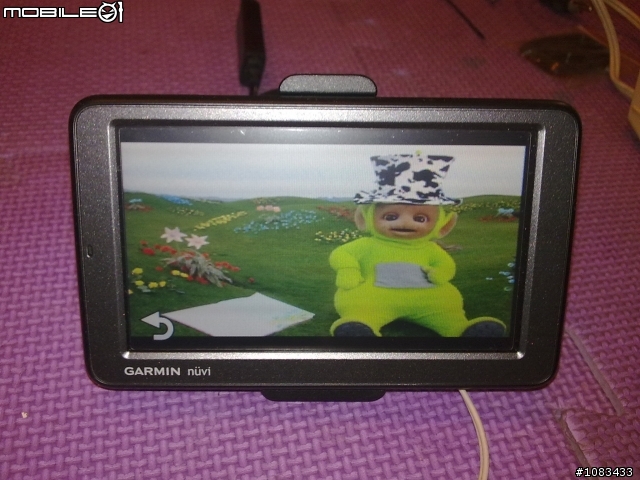

圖七：影像訊號進來後，畫面立即自動切換喔！


這樣應該會比較清楚吧~~
