[分享]大台北nüvi 765 + TMC GTM-21天線--路測

ROBERT27
個人積分：949分
文章編號：11752873

949分

樓主

2009-05-03 16:06

Dear all

交通部運輸研究所副載波即時交通資訊廣播(RDS-TMC)系統，即將全面開通，GARMIN與TOMTOM及部分廠商，相容於RDS-TMC資料格式的天線，於市面上正式銷售，個人也免不了嘗鮮一下。

首先分享一下個人nüvi 765及TMC GTM-21天線佈線狀況。
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

05/02不知是天氣太好，還是其他原因，很驚訝的nüvi 765開機沒多久，即接收到TMC訊號，一路從台北接收到三芝，但路途中曾有短暫斷訊。下圖中綠色路線為TMC訊號中，紅色路線為TMC斷訊中，另有加註拍攝地點編號。
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

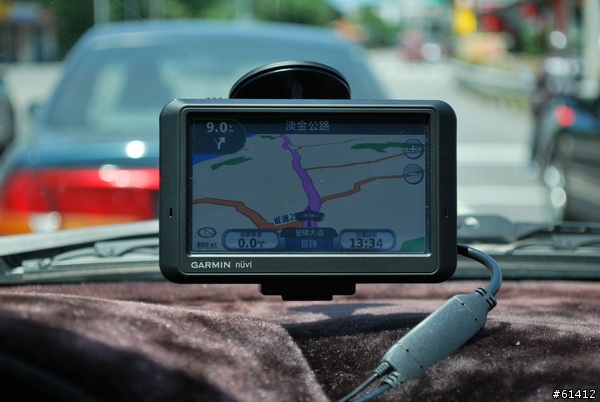

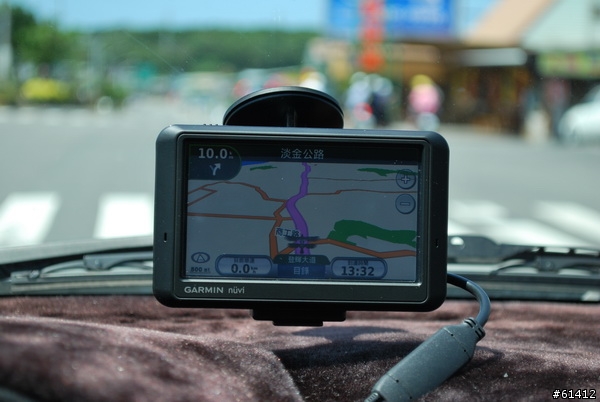

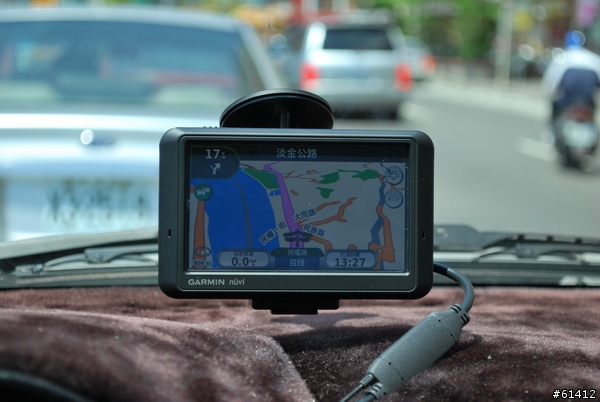

以下為行駛過程中TMC收訊狀況。

01-基隆路三段、長興街口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

02-基隆路高架快速道路、辛亥路三段路口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

03-辛亥路二段、建國快速道路路口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

04-建國快速道路-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

05-圓山交流道-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

06-重慶北路四段-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

07-中正路、承德路五段路口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

08-承德路五段、士商路路口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

09-承德路六段、文林北路路口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

10-承德路七段、公館路路口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

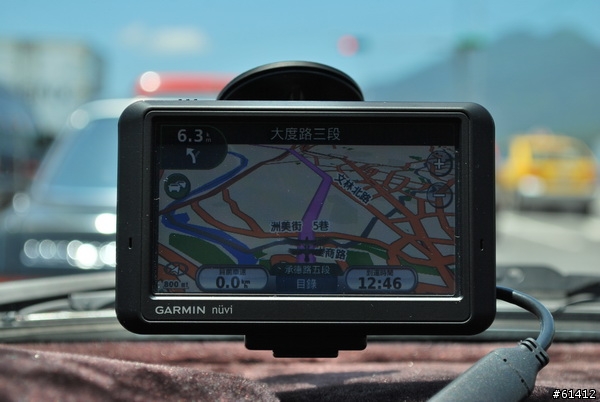

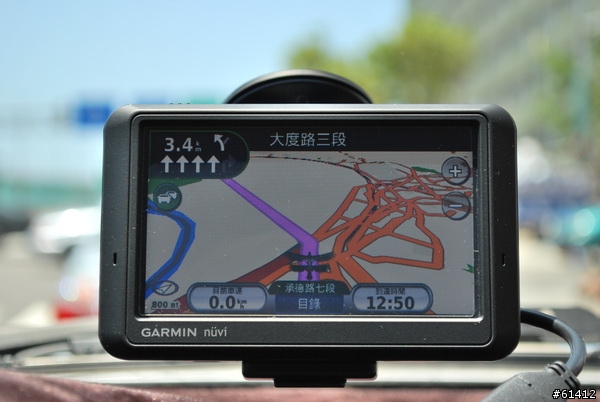

11-大度路三段、立德路路口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

12-民權路、民族路路口〈竹圍〉-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

13-紅樹林捷運站-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

14-登輝大道、鄧公路路口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

15-登輝大道、北新路路口-->TMC斷續中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

16-登輝大道、商工路路口-->TMC斷續中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

17-登輝大道、淡金路三段路口-->TMC斷續中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

18-淡金路四段（聖約翰科技大學）-->TMC斷續中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

19-淡金路五段、芝蘭路路口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

20-淡金公路、大湖路路口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

21-淡金公路、車新路路口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

22-淡金路二段、三民街口-->TMC訊號中
[分享]大台北nüvi 765 + TMC GTM-21天線--路測

去程雖有短暫斷續，但還尚稱滿意；而回程卻出現南轅北轍離譜現象，TMC一路從三芝斷訊至台北市南京東路才收到訊號。
希望運研所及其他配合廠商能加把勁！

以上僅供各位參考！歡迎各位討論。

2009-05-03 16:06 發佈

文章關鍵字大台北 nüvi 765 TMC GTM-21天線 765 21

DickLee

DickLee
個人積分：455分
文章編號：11753245

455分

2樓

2009-05-03 16:41

ROBERT27 wrote:
Dear all交通...(恕刪)

給分~大俠辛苦了~
好像還蠻好玩的~

請教大俠,如果固定104.9,效果會不會變好一點?

有網友說天線要垂直,您是否試過?

感謝先~

~隨緣啦~

daveboy

daveboy
個人積分：5分
文章編號：11753506

5分

3樓

2009-05-03 17:05

哇好詳細唷~ 看來訊號中斷問題還有待解決 ~ 天線放外面會有差別嗎 ??? ..

帶著衛星導航展開冒險之旅如果我比它聰明我應該不會買它了 ^_^-Y

ROBERT27

ROBERT27
個人積分：949分
文章編號：11758964

949分

樓主

2009-05-03 23:21

DickLee wrote:
給分~大俠辛苦了~
好像還蠻好玩的~
請教大俠,如果固定104.9,效果會不會變好一點?
有網友說天線要垂直,您是否試過?
感謝先~

目前TMC頻道只能自動搜尋，不能手動設定，不過這樣的設計不無道理，跨縣市剛好於高速道路上，駕駛者手動調整頻道是蠻危險的一件事。

由於靠近nüvi 765 電源分歧的TMC天線至A柱有一段距離，TMC天線沿著A柱旁的前檔玻璃吸附，僅會是一小段垂直而已，所以一樓TMC天線才會沿著前擋玻璃下緣。改天再來試試TMC天線垂直是否收訊會較好些。

另外有一個小發現，nüvi 765內有MSN Direct 功能（記得760也有），只是在台灣不知是否未來能夠享受此服務。

ROBERT27

ROBERT27
個人積分：949分
文章編號：11759010

949分

樓主

2009-05-03 23:24

daveboy wrote:
哇好詳細唷~ 看來訊號中斷問題還有待解決 ~ 天線放外面會有差別嗎 ???

那TMC天線不夠長喔！沒辦法放置車外。
不過個人蠻希望看到版上有人把那TMC天線小小改裝，引接至車用天線上，是不是會效果較佳。

imbruce

imbruce
個人積分：18分
文章編號：11759589

18分

6樓

2009-05-03 23:50

ROBERT27 wrote:
...，nüvi 765內有MSN Direct 功能（記得760也有），只是在台灣不知是否未來能夠享受此服務。(恕刪)

感謝ROBERT27大分享在台北地區的TMC收訊情況，讓我更下定決心，等GTM-21天線打折促銷再買就好了！

從GARMIN USA網站資料顯示，7XX系列和8XX系列都支援FM traffic和MSN® Direct功能，只是7XX搭配FM traffic receiver，而只有885T包含MSN® Direct Receiver一起賣；應該是GARMIN USA的市場策略不同吧！

不過，一條MSN® Direct Receiver / GDB 50要價$ 119.99 USD，換算台幣要三、四千元，看網站介紹：
＂The MSN Direct receiver comes with 1-year free service and sends traffic reports, weather, movie times and gas prices to your compatible Garmin navigator via an FM signal.＂

MSN® Direct也是接收FM訊號，在台灣若是不跟FM的地方電台合作，可能也要落得與現在TMC的接收情況一樣。

過去是經驗的累積。未來是努力的結果。現在則是成功的開始！

ROBERT27

ROBERT27
個人積分：949分
文章編號：11760303

949分

樓主

2009-05-04 0:28

再補充一下，05/03由住家巷弄轉至主要道路上，隨即就接收到TMC訊號，在台北市繞了一圈，沒有斷訊的狀況，應該這陣子訊號有調校過。

millerliu

millerliu
個人積分：339分
文章編號：11762099

339分

8樓

2009-05-04 5:13

ROBERT27 wrote:
目前TMC頻道只能自動搜尋，不能手動設定，不過這樣的設計不無道理，跨縣市剛好於高速道路上，駕駛者手動調整頻道是蠻危險的一件事。

另外有一個小發現，nüvi 765內有MSN Direct 功能（記得760也有），只是在台灣不知是否未來能夠享受此服務。...(恕刪)

TMC自動搜尋其實可以直接指定四個警廣全省頻率來搜尋, 如此也不至於找到96.2這類離譜的頻率.

MSN Direct與RDS-TMC是兩種完全不同技術的副載波技術, http://www.msndirect.com/RDS_MSNDirect_Comparison.pdf第一頁就有頻譜使用圖, 也就是發射端的部分裝備要更換, 當然接收端也要重買, 另外, 相關編碼作業可能也要重來, 因此幾乎可以說MSN Direct是絕對不可能在台灣出現. 它的優勢如下:
MSN Direct provides at least 15 times more data throughput than RDS, and at least three times more throughput than Flex paging. MSN Direct's higher throughput enables it to provide a larger and richer set of services.

levi0830

levi0830
個人積分：0分
文章編號：11762462

0分

9樓

2009-05-04 8:05

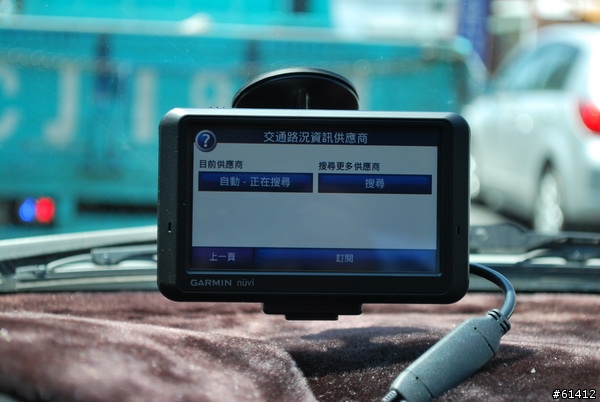

請問樓主和哪位大大，最近你的機台也是顯示這個畫面嘛？

ROBERT27

ROBERT27
個人積分：949分
文章編號：11765484

949分

樓主

2009-05-04 11:31

millerliu wrote:
TMC自動搜尋其實可以直接指定四個警廣全省頻率來搜尋, 如此也不至於找到96.2這類離譜的頻率.

其實內部有供應商列表及訂閱的功能，有機會的話，會再測試看看。

millerliu wrote:
MSN Direct與RDS-TMC是兩種完全不同技術的副載波技術, http://www.msndirect.com/RDS_MSNDirect_Comparison.pdf第一頁就有頻譜使用圖, 也就是發射端的部分裝備要更換, 當然接收端也要重買, 另外, 相關編碼作業可能也要重來, 因此幾乎可以說MSN Direct是絕對不可能在台灣出現. 它的優勢如下:
MSN Direct provides at least 15 times more data throughput than RDS, and at least three times more throughput than Flex paging. MSN Direct's higher throughput enables it to provide a larger and richer set of services.

了解這二者技術層次不一樣，只不過很期待MSN Direct所提供多樣性的服務內容。
