hainyang wrote:
我想要把車充5V改成藍牙耳機用的2.4V 170mA
利用公式計算~

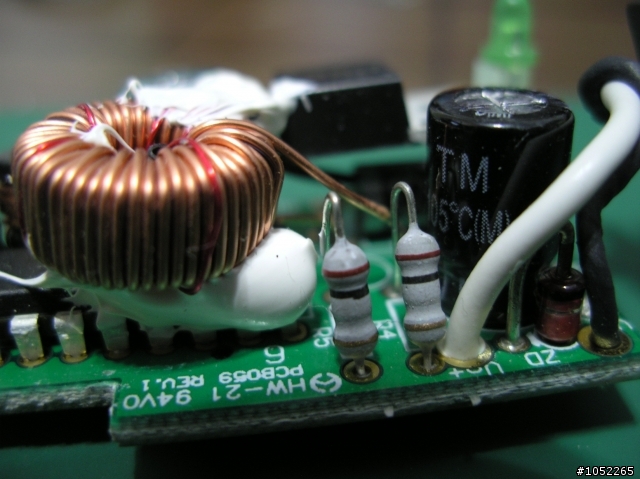

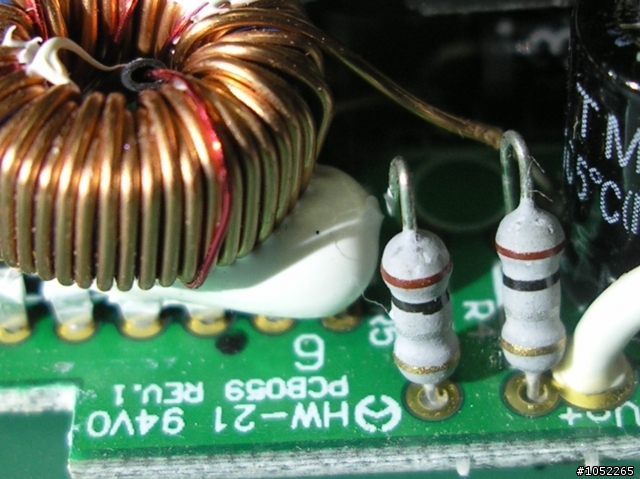

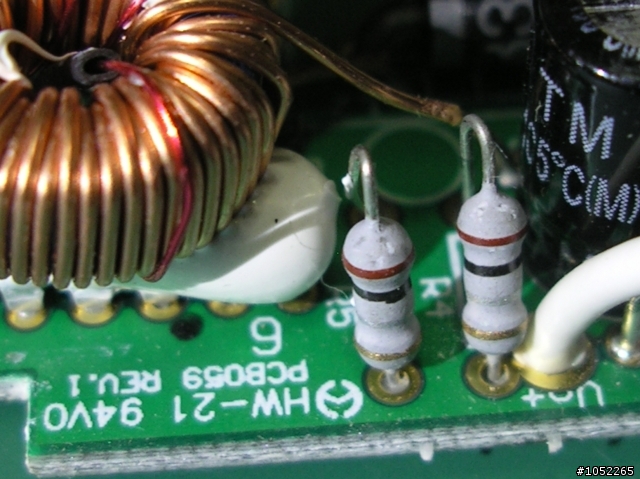

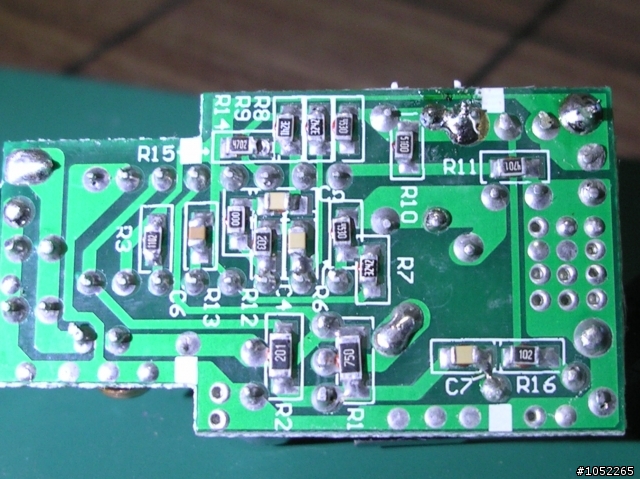

如果把R3與R4都改成1k精密電阻得到2.5V不知道這樣會不會有什麼問題
輸出電壓 Vout=(R4+R3) x (1.25/R4)
輸出電流 I= 0.3/R1
(1k + 1k ) X (1.25 / 1k) = 2.5V 這是可行的。
hainyang wrote:
發現輸出電壓只有2.26v不足2.5v

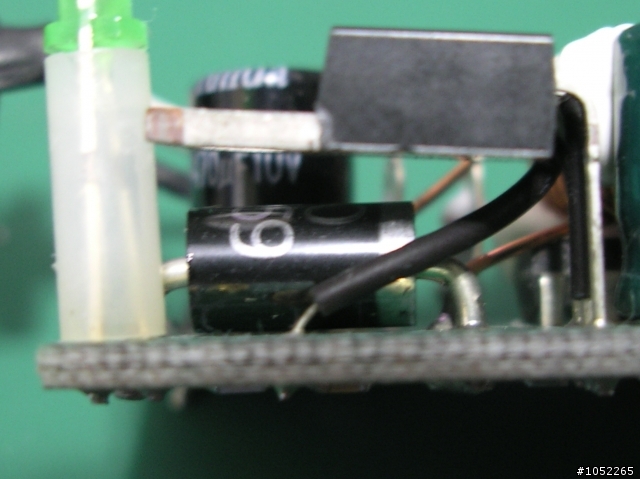

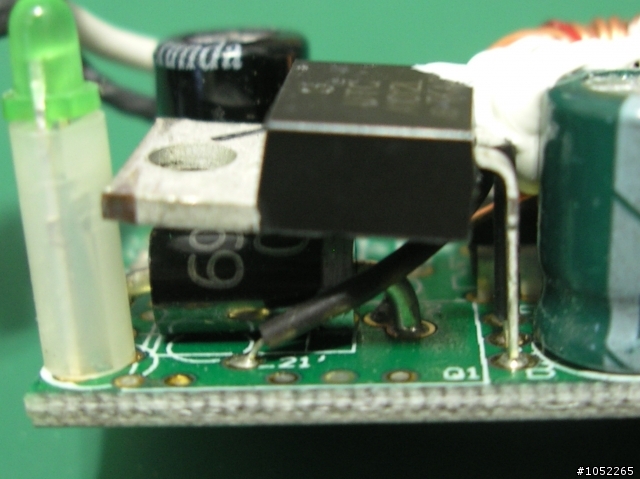

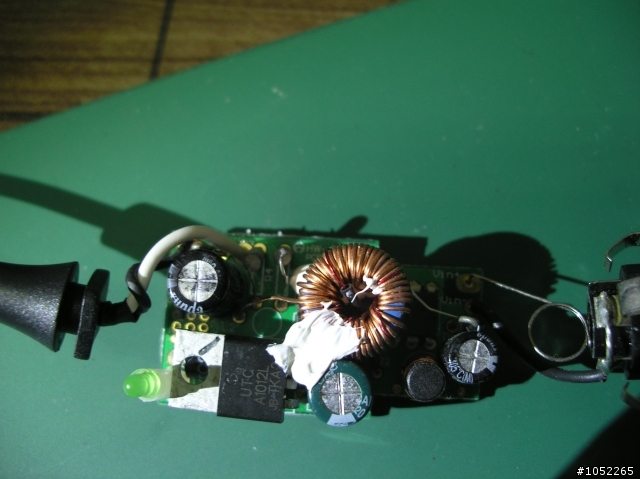

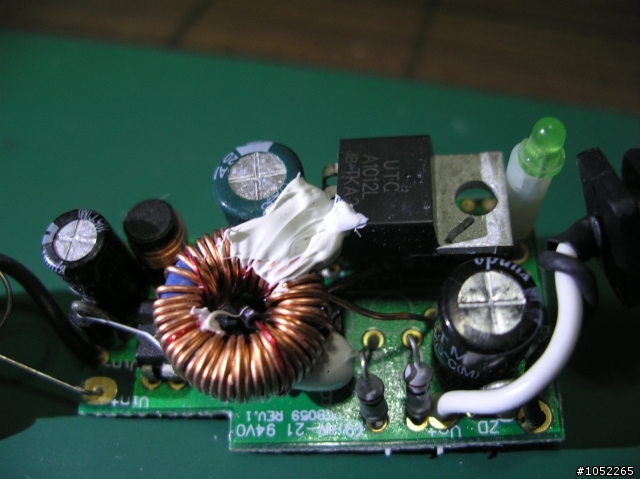

另外又拆一個車充發現一組有過二極體一組沒有~
我把他跳過二極體就有2.5v
不知道那二極體有什麼做用~
二極體是個保護作用，不讓電流逆向，但是串聯二極體會產生0.2~0.4V的壓降。
2.26V應該也足夠你的需求吧？誤差在容許的10%範圍內，如果真的要這麼準確：
把R3換成1.24K。
輸出電壓 Vout=(R4+R3) x (1.25/R4)
輸出電流 I= 0.3/R1
(1k + 1.24k ) X (1.25 / 1k) = 2.8V ，在減去二極體造成的壓降，大概就在2.5V左右了。
