終於收到module了! 把老婆跟兒子搞定後準時晚上十二點開工! 因為找不到我GPS3是用哪顆Rs232 Transceiver, 所以上禮拜就先從公司弄幾顆3232回來! 直接從GPS的輸出端倒回去給bt module當輸入!
接好後碰到的第一個問題是跟我的電腦配對不起來, 因為我不知這bt module的pin number! 後來上網查了一下決定試0000這組號碼, 嘿! 給我矇中了!
連上後第二個問題來了! 電腦收到一堆亂碼, 猜想baud rate不對! 開始嘗試改mode, 照Haily的說明將mode接到low. 慘的事發生, 我在Rx量不到任何東東! 做了幾次嘗試沒結果正在煩惱的時候居然發現我的hyper terminal竟然收到正確的string了! 趕緊保留現場! 將該固定的固定! GPS3的蓋子蓋起來鎖好螺絲, 避免夜長夢多! 此時已是晚上兩點!
目前我已經可以用papago透過bt連上我的garmin gps3了! 僅存的一個小問題是, 這個bt module, GPS剛開機第一次我的電腦連不上, 我得將GPS關機馬上重開才有辦法連上! 不知是何緣故?
廬山煙雨浙江潮，未到千般恨不消。及至到來無一事，廬山煙雨浙江潮
diabo wrote:
請問怎麼弄的，可以拍幾張照片圖解一下嗎?
我已經將他封起來來了, 我很怕把焊的東西弄掉, 所以可能沒法子拍照! 因為Transceiver大概只有半公分大, 上面有十六隻腳, 然後你又得在上面焊上五顆電容還有一堆線! 然後還得拿放大鏡check有無冷焊跟短路! 我想用照相機可能也不能照的很清楚! 本來還想從公司早一些報廢的版子上面有Transceiver的吧那部份的pcb鋸下來, 考慮到size作罷! 所以特地去買跟最細的烙鐵在家diy, 搞的眼睛差點脫窗!

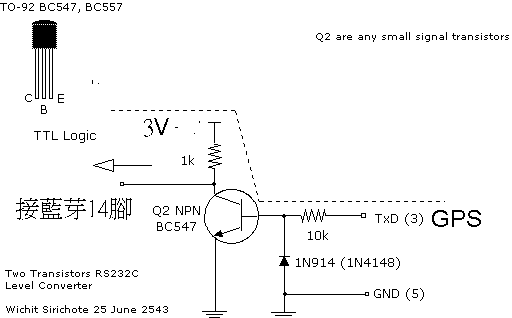

這Transceiver線路也不複雜, 不過真的很難焊!
我晚上回家也許想開了會開封照張相片給大家瞧瞧!
