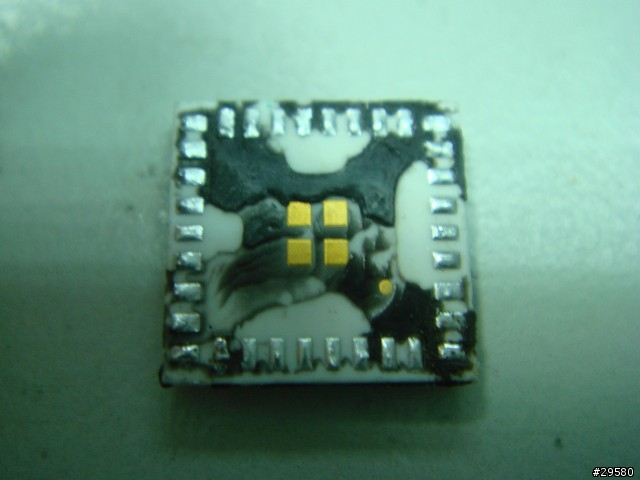

(轉成DIP40來用比較方便_A_a(毆))

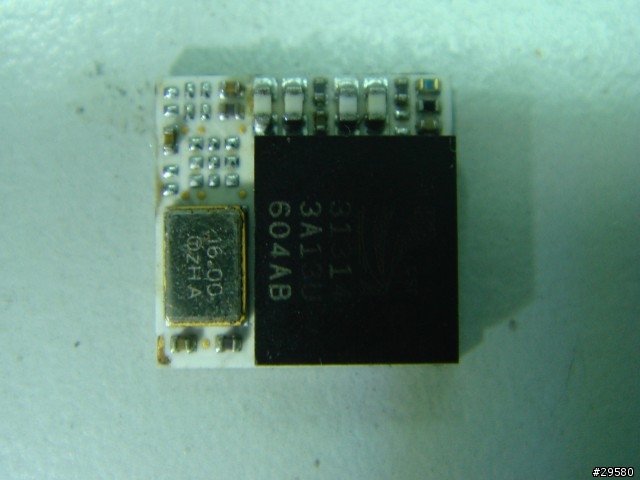

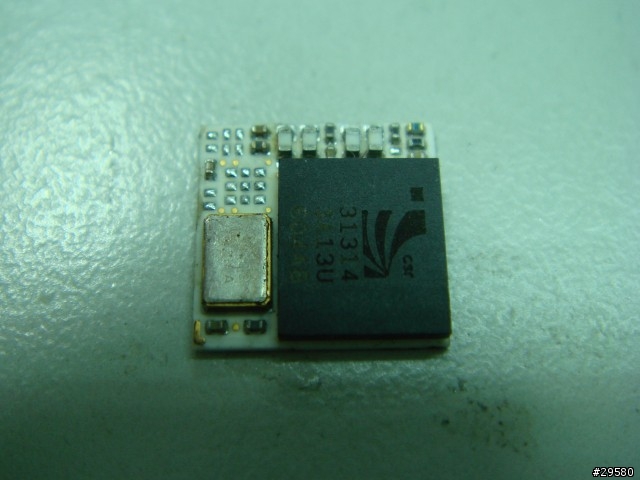

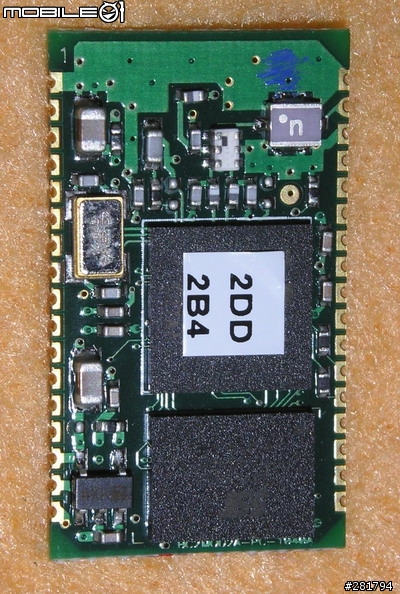

就是這顆藍芽模組

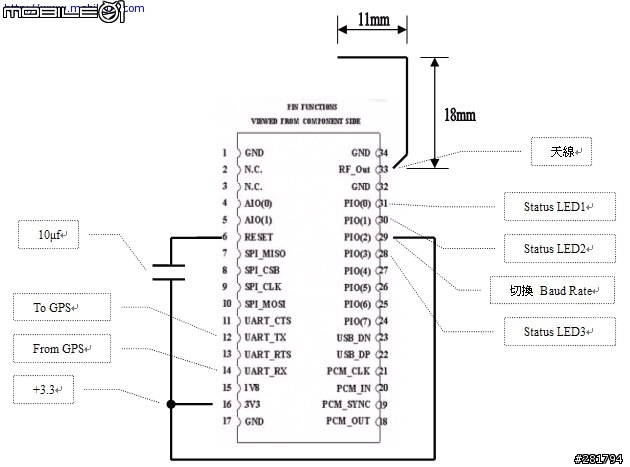

跟據Haily版主2004年寫的Garmin Summit 改藍芽傳輸，線路圖就是以下這張。

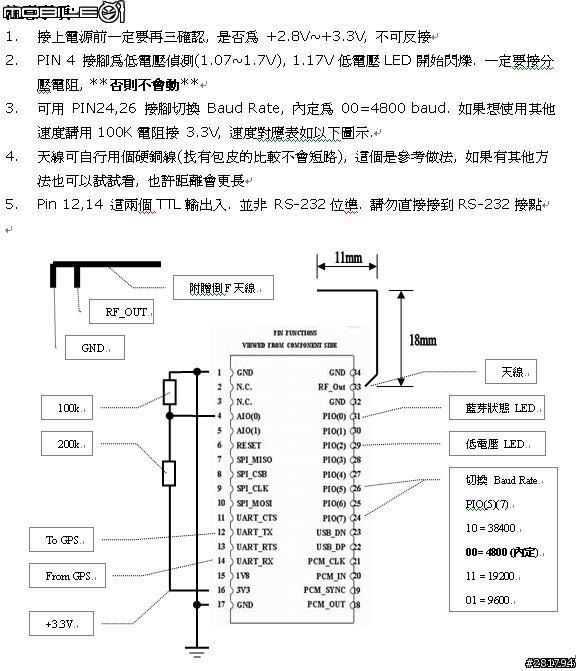

可是上星期Haily版主傳了新的圖來，說是新的模組, 須要以下線路連接。
那麼請問我該依照那一張線路圖來連接? 它們有甚麼差別?
另外，第二張圖有一顆200k的電阻並須要1.07-1.7v輸入pin 4，但小弟測試過，我以3.5v經過200k 電阻，輸出來的電是只得0.5v 左右， 這個問題又該怎樣解決呢?
謝謝各位大大的幫忙。
Cyris wrote:
可是上星期Haily版主傳了新的圖來，說是新的模組, 須要以下線路連接。
那麼請問我該依照那一張線路圖來連接? 它們有甚麼差別?
不是說得很清楚了,就是要用新的圖接．
它們有甚麼差別，要問廠商了，不過通常人家也不會告訴你．
Cyris wrote:
另外，第二張圖有一顆200k的電阻並須要1.07-1.7v輸入pin 4，但小弟測試過，我以3.5v經過200k 電阻，輸出來的電是只得0.5v 左右， 這個問題又該怎樣解決呢?
100K有沒有，沒接不行的．
100K和200K組成一個分壓(100/(100+200))*3.3=1.1
pin4得到的是1.1v
檢查一下你的電路，一定要一一確認OK後再送電．
