(分享)nuvi 200 USB 充電線 DIY 簡易改造方法,只充電無法傳輸檔案

超感謝上面各位大大,提供關於電池的好知識

超有用的,謝謝!
謝謝啦 超有用的資訊 ...
下次可以自己買一組便宜的頭來加工囉


1 +5V 5 volts DC
2 data ot connected / float
3 data not connected / float
X GND connected to pin 4 (GND) with 17.3K ohm resistor
4 GND ground

我有疑問 ..照網頁的資料來看
既然PINX是傳輸資料用的
那我就把它保持空腳不接線
直接使用PNI1(+5V) & PIN4(DC COM)
不知道這樣會不會有問題 .. ??
這樣garmin 200 會認為它是傳輸線,插上去就是電腦連線畫面

所以我才要去買一個mini usb接頭裡面已內含電阻在pin 4和gnd之間,也就是CHT 9000的旅充已經作好包裝好在內部,很難拆,一拆復原又很醜,

你現在要從機車接過來正負極兩條線,經過一個變壓器,再output到GARMIN 200

我建議你output 到GARMIN 200這段可以用CHT 9000的旅充切斷,一條接+5V 一條接GND 到你自行製作的變壓器上

其實如果一面操作一面充電,GARMIN 200的耗電應該很少,用電池盒應該很足夠,除非環島,不然不可能8~10個小時一直開著吧

下次再騎機車出去測一下,可以用多久?


scott9282001 wrote:
這樣garmin 2...(恕刪)


原來沒有並連電阻的時候是單純的傳輸線 (需移除硬體才能充電)
並上電阻才是單純的充電線

對嗎 ??
是的.

由上次給你的網頁來推論

garmin 200是由pin 4 的電流或是電壓,去偵測這條mini usb線是傳輸線還是充電器

我使用過,得到的數據如下:
Garmin 200w亮度設定為20%,電池格數滿格。
使用Sanyo Eneloop 2000mAh x4的電池,可連續撐11個小時整。
出去玩一整天都沒問題的。
因為我沒有scott9282001大大有那麼多專業工具

所以靠著大大的方法有了靈感

於是就用了一般人都有的工具也完成了自製USB充電線^^

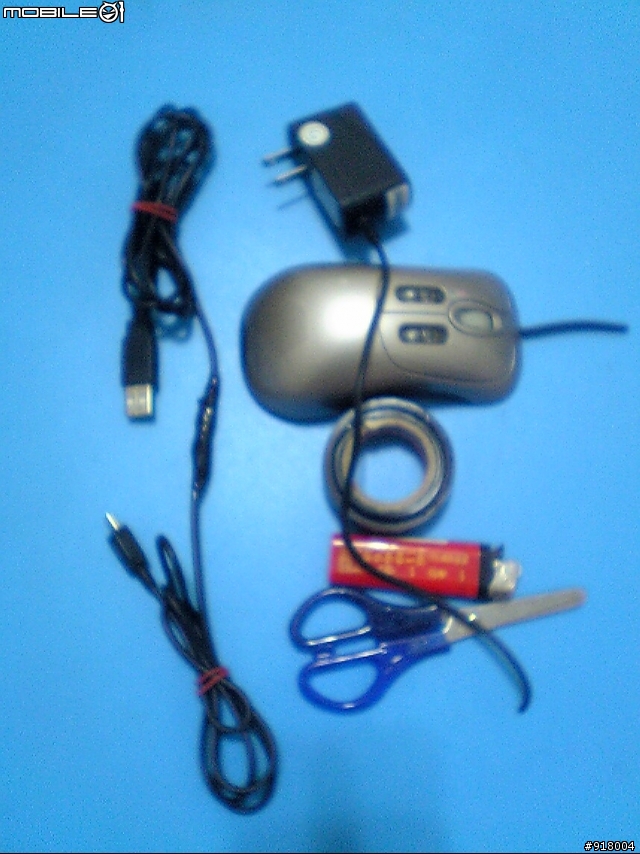

CHT9000充電器、剪刀、打火機、黑色膠帶、家裡用不到的有USB接頭的東東(我是拿壞掉的USB滑鼠)

先將滑鼠剪斷....留下線跟大USB接頭(會有4條小電線,只留紅、黑線)

然後用打火機燒掉外皮(因為線太細,用燒的比較漂亮)

CHT9000也一樣剪掉....留下線跟小USB接頭(只有兩條小電線,顏色不一定)

一樣燒掉小電線外皮

然後將線跟線同色的接起來(就是纏起來轉緊)

再用黑色膠帶個別分開纏繞(因為黑色的跟傳輸線同色)

最後在一個一邊貼著線用黑色膠帶做美化的大纏繞

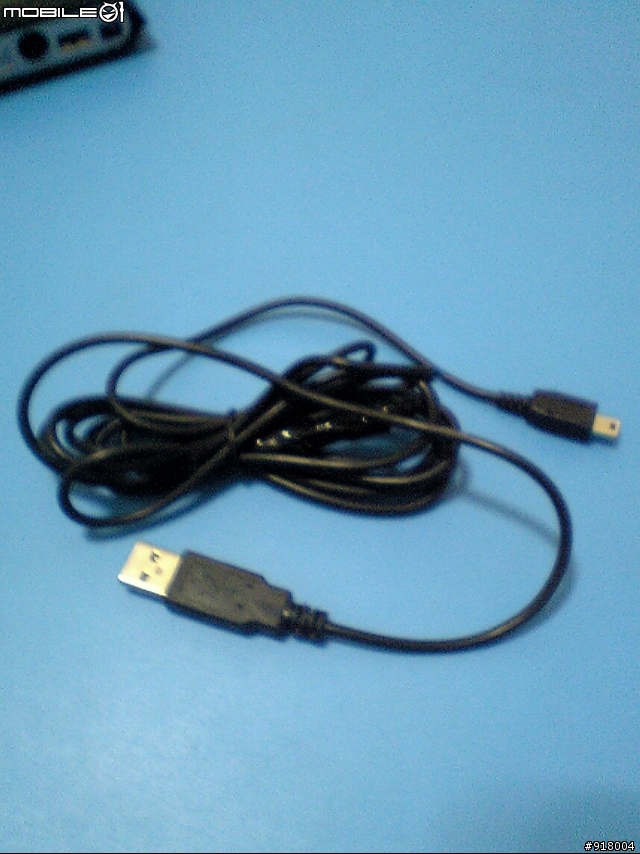

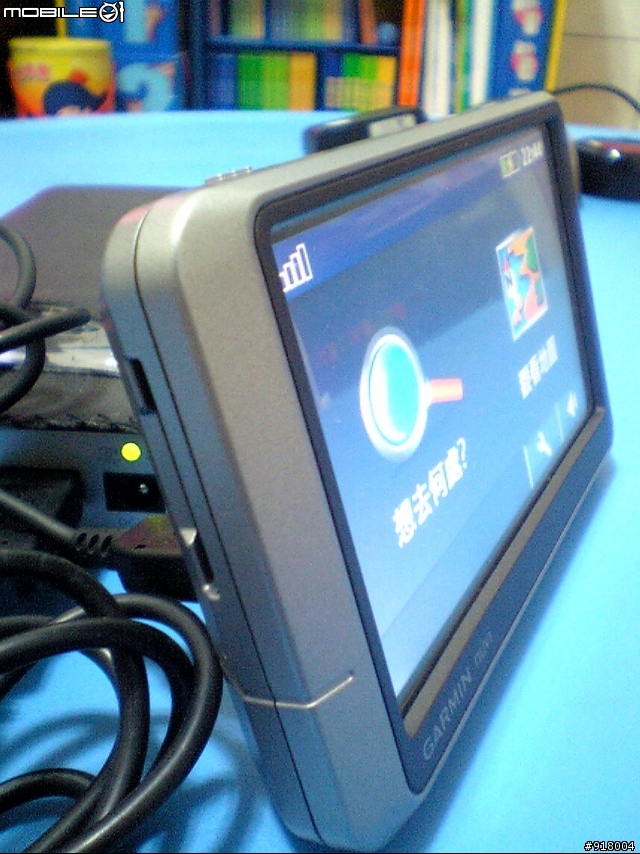

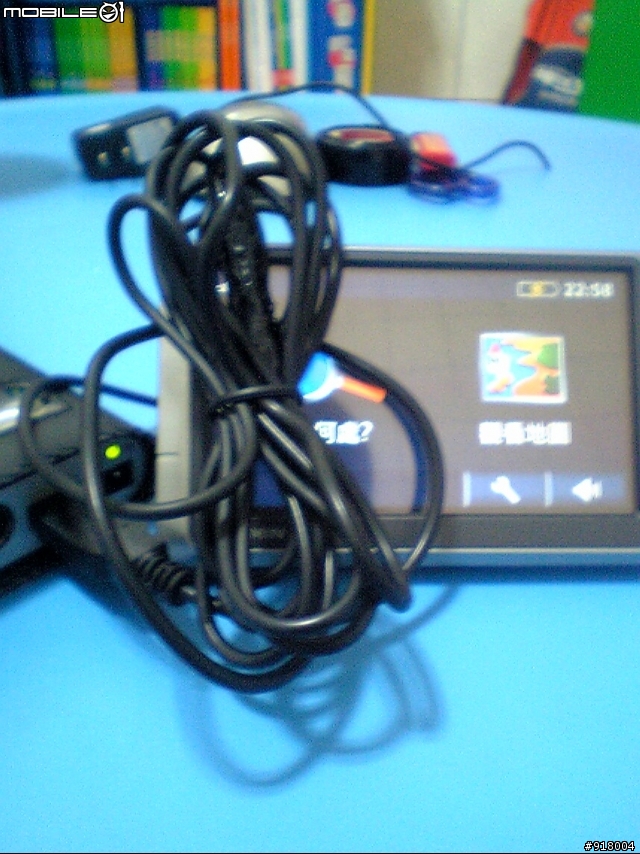

這樣就完成嚕^^



這樣也是可以的!

因為200充電需要的電源就是 USB的 +5V 和 GND兩條線而已

可以將所有USB接頭的滑鼠切掉,確認+5V 和 GND是哪兩條線

接上去就都可以用
請問另篇文章中; indianawang大大提供的產品:http://shopping.pchome.com.tw/?mod=item&func=exhibit&IT_NO=AEAA46-A14638545&SR_NO=AEAA43&ROWNO=93
是不是可以直接用於家中充電?
