但是, 由於Vista HCx機內轉換機制不精細, TWD67 TM2顯示的座標保證是有錯誤的, 不管你是用Garmin預設的TWD67 datum還是user datum一樣, 還好, 定點位置是以TWD97經緯度來決定, 因此位置會是正確的! 另外, 澎湖外島地區座標無法被MTWDCON程式接收, so, 澎湖等地只能任由它去了!
最後, 便是怎麼找出最佳的轉換參數了?
第一個便是Garmin與Magellan的三參數: Garmin是整數, Magellan可以到小數點一位數. (目前我用-751, -360, -180, 溪子山X,Y誤差可以縮小到 1.3, 1.3m, 但是其他點位似乎有些不同!)
其次, 則是高手們在乎的七參數.
minstrelsy wrote:
內縮變形是七參數的最後一個參數所影響, 也就是scale....(恕刪)
假設Scale的影響是可以獨立去調整的，那麼可能會有一個Scale的值，會讓其所造成的變形量最小化
調整一下hwsu315的Excel檔，用Excel中規劃求解的功能，求Scale的最佳值，結果是 0.999550783
有把其他幾個分頁的Scale也改了，也許我的設定有誤，Excel檔案放上來: 規劃求解.xls
dx 750.7401308
dy 356.8999572
dz 182.365945
rx 6.74221E-07
ry 3.00371E-07
rz 2.0955E-09
M 0.999550783
差異_距離_平均 變成 2.17
原本是:
dx 750.739
dy 359.515
dz 180.51
rx 6.74221E-07
ry 3.00371E-07
rz 3.4383E-08
M 0.9999818
差異_距離_平均 = 2.97
最佳化的順序是: Scale、dx、dy、dz、rx、ry、rz
可能 不能這樣分開來逐一求最佳值，就算可以，順序可能也不是這樣的，這個我沒有把握，隔行如隔山...
隨手作的，參考參考就好
以七參數的公式結構來看，Scale應該是可以獨立調整的
比較參數最佳化之前與之後的差異分佈圖
86年內政部七參數轉換 的差異中
X軸的成分 與 分佈:
之前:
之後:
X軸的 成分 與 分佈，右旋90度來看:
之前:
之後:

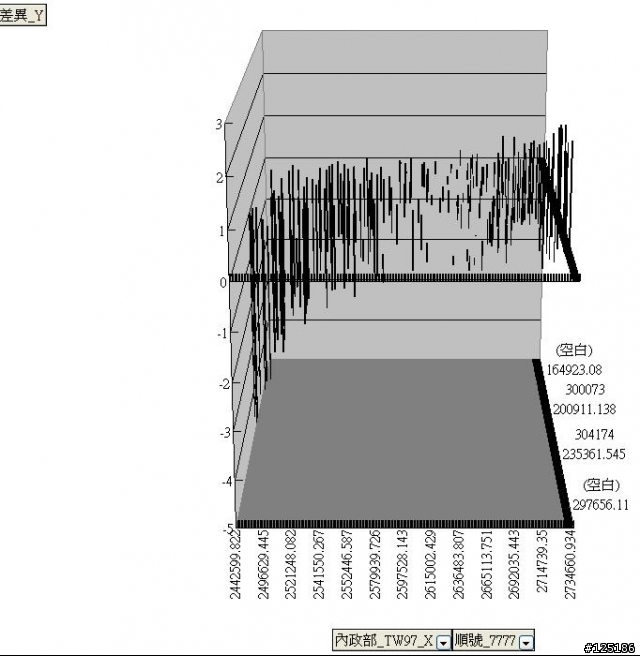

Y軸的 成分 與 分佈:
之前:
之後:
Y軸的 成分 與 分佈，右旋90度來看:
之前:
之後:
研究結論: 根據一等衛星控制點之成果分析，七參數相似轉換法由於模式中未考慮網
形變形之影響，精度最不理想。由於最小二乘共置法及最小曲率法的精度一致，
本文建議台灣地區基準轉換的方式是使用最小曲率法來產生網格點曲面，供未知
點直接轉換使用，若依此法進行轉換，不僅擁有最佳之效率性，亦可使得共同點
完全套合，而且可讓檢核點水平坐標殘差的均方根值為最小。
也許內政部程式就是用最小二乘共置法或最小曲率法?
對了, Wei_1144大師, 可否幫我將csv檔轉成gpx檔? 裡面的格式我都設定好了, 不需更動, 又要麻煩你了!
溪子口山原始座標(TWD67, TM2) : 304555, 2765267
內政部MTWDCon程式:
轉 TWD67 經緯度：( 121.5404376389 , 24.9943225556 ), ( 24.59’39.5612” , 121.32’25.5755” )
轉 TWD97 經緯度：( 121.5486596944 , 24.9925355 ), ( 24.59’ 33.1278” , 121.32’55.1749” )
轉 TWD97 TM2：( 305385.6012 , 2765062.8264 )
成大水工所轉換網頁: http://gis.thl.ncku.edu.tw/coordtrans/coordtrans.aspx
轉 TWD67經緯度 : (121.540437633804,24.9943225806) , ( 121.32’25.57548” , 24.59’39.56129” )
轉 TWD97 經緯度: (121.548659366204,24.9925390687078) , ( 121:32’55.17372” , 24:59’33.14065” )
轉TWD97 TM2 : 305385.566, 2765063.220
Michaelking程式: http://michaeljoking.myip.org/modules/news/article.php?storyid=127
轉 TWD67 經緯度：( 121.540438 , 24.994323 ), ( 121.32’25” , 24.59’39” )
轉 TWD97 經緯度：( 121.548641 , 24.992517 ), ( 121.32’55” , 24.59’33” )
轉 TWD97 TM2：( 305383.715 , 2765060.772 )
中研院WGS84_TM2+Transform程式: http://gis.ascc.net/ISTIS/tools.html
轉 TWD67經緯度：( 121.540438 , 24.994324 ), ( 121°32’25.58” , 24°59’39.57” )
轉 TWD97經緯度：( 121.548641021289 , 24.9925171803815 ), ( 121.32’55.1077” , 2.59’33.0618” )
轉 TWD97 TM2：( 305383.723727514 , 2765060.78874442 )
Garmin Mapsource程式: http://www.garmin.com.tw/cartography/MapSource/download_TW_mapsource.htm
轉 TWD67 經緯度：( 121.54044 , 24.99434 ), ( 121.32’25.6” , 24.59’39.6” )
轉 TWD97 經緯度：( 121.54877 , 24.99253 ), ( 121.32’55.6” , 24.59’33.1” )
轉 TWD97 TM2：( 305396 , 2765063 )
內政部程式轉換誤差:
TWD67--TWD97(WGS84)轉換約有50cm誤差, 同一大地基準之內的經緯度--TM2轉換誤差為0.
因此以下誤差以內政部為基準來比較:
成大水工所網頁程式轉換誤差:
TWD67--TWD97(WGS84)誤差是 ( 0.352m, 0.3936m) = 0.3247m
Michaelking轉換程式轉換誤差:
TWD67--TWD97(WGS84)誤差是 ( 1.8862m, 2.0544m) = 2.7890m
中研院WGS84_TM2程式轉換誤差:
TWD67--TWD97(WGS84)誤差是 ( 1.8775m, 2.0376m) = 2.7707m
Garmin Mapsource轉換誤差:
TWD67--TWD97(WGS84)誤差是 ( 10.3988m, 0.1736m) = 10.4003m
(誤差值超出中研院的誤差經驗值太多, 顯然有改進必要的空間!)
