[超激]Garmin Summit 改藍芽傳輸


lee0519 wrote:
我是用國際牌1.5v是這原因嗎


我覺得新電池用半小時太誇張, 不是電池有問題, 就是改裝有問題??

lee0519 wrote:
我是用國際牌1.5v是這原因嗎


應該不是, 你用電表量電流看看, 是不是有短路?
還是電池不是新的~呵呵
看到大家改裝自己的gps成為藍牙介面
害的我也心養養的
只不過我沒辦法diy
所以想拿去給潤泰改
想請問大家的是
各家藍牙晶片的耗電程度都差不多嗎?
有朋友給潤泰改過嗎?使用時間縮短很多嗎?
我現在使用2100毫安的鎳氫電池可以連續使用大概12各小時
不知道改了之後會縮短多少?
Haily wrote:


參考上下兩張圖, 接起來

板主,請教一下
我是的機子是VISTA,不想拆機,剛買2個月
我想要用RS232線接轉Max232(將+-12V轉TTL/CMOS)再接上BT模組
昨晚已經完成接線,量不到Garmin的RS232送出的訊號
(garmin的線是好的,可以上傳下載data )
是不是有其他的地方要注意的
PS:我想要做一條"藍芽車充線 For Garmin eTrex"
我也買了站上的BT模組和eTrex的頭
za444 wrote:
板主,請教一下
我是的機子是VISTA,不想拆機,剛買2個月
我想要用RS232線接轉Max232(將+-12V轉TTL/CMOS)再接上BT模組
昨晚已經完成接線,量不到Garmin的RS232送出的訊號
(garmin的線是好的,可以上傳下載data )
是不是有其他的地方要注意的
PS:我想要做一條"藍芽車充線 For Garmin eTrex"
我也買了站上的BT模組和eTrex的頭


可能沒有設定GARMIN介面為 NMEA OUT. 所以就沒輸出.
Haily wrote:
可能沒有設定GARMIN介面為 NMEA OUT. 所以就沒輸出.


謝謝您的提醒,我也再翻一次說明書,確定是我的loss
重新設定後ppg也可以讀到vista,並且定位導航
現在,就等我的接頭和BT模組囉

PERON說:引言過長,已修改
我的BT+Garmin的車用電源終於完工囉

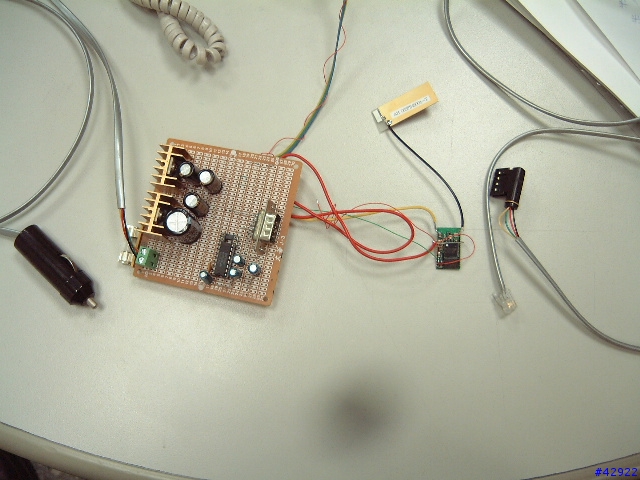

1.全部配件

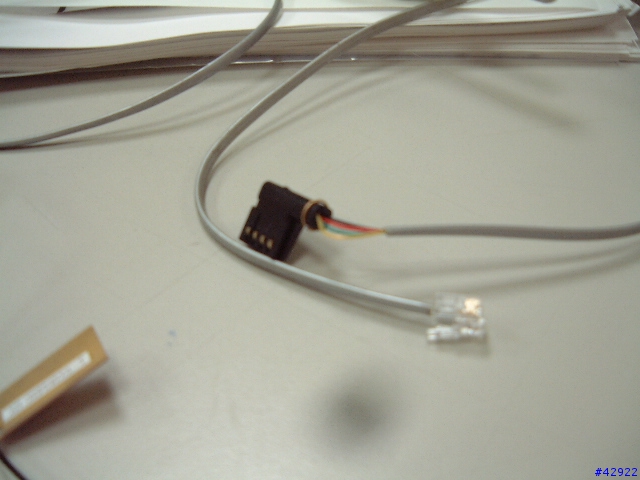

2.自組eTrex接頭

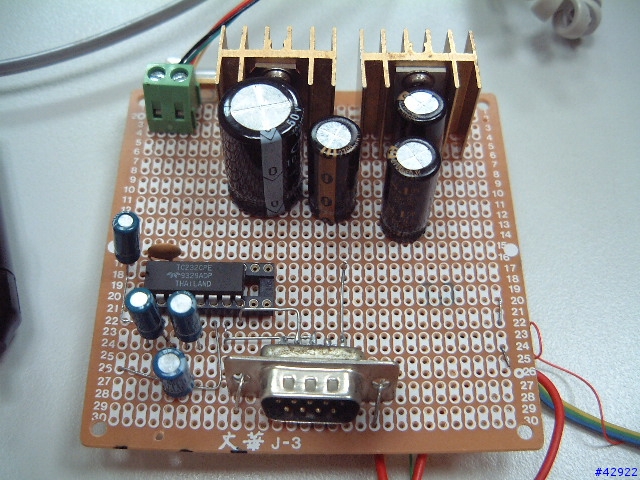

3.12V車電轉5V和3.3V的電源板

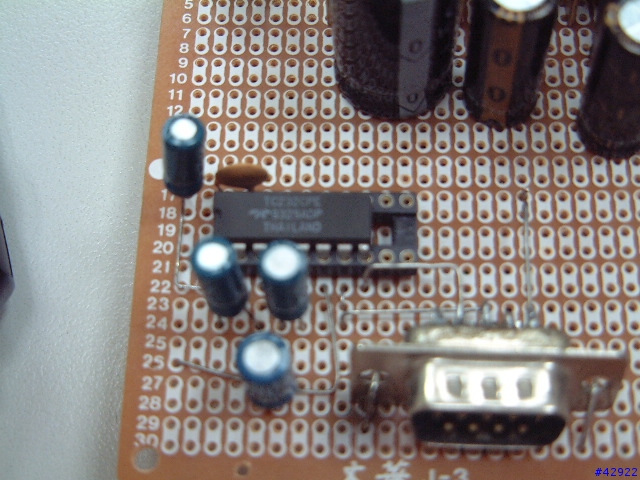

4.RS232介面轉TTL介面IC

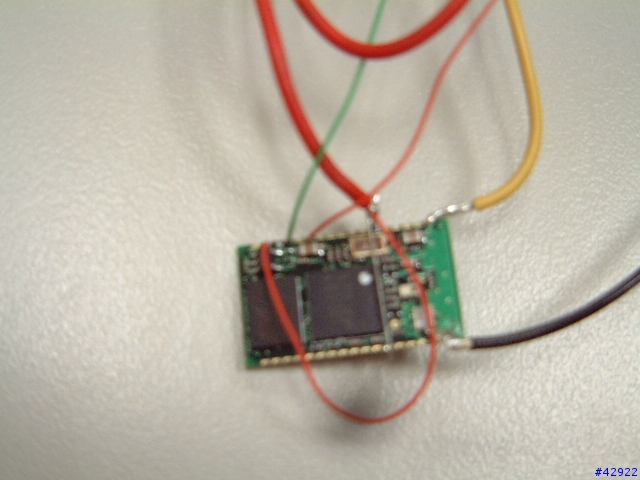

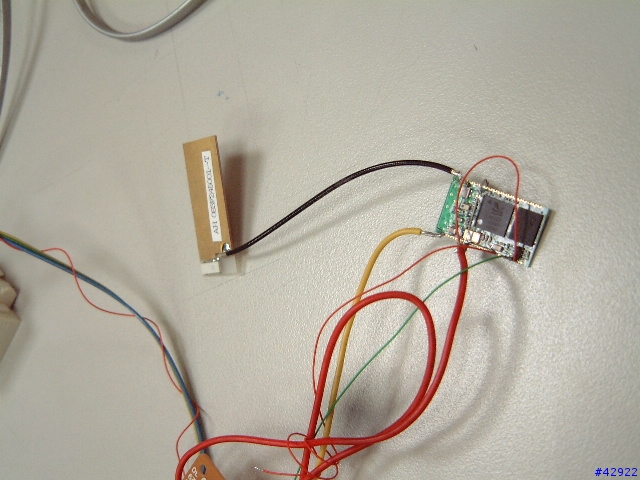

5.站上賣的BT模組

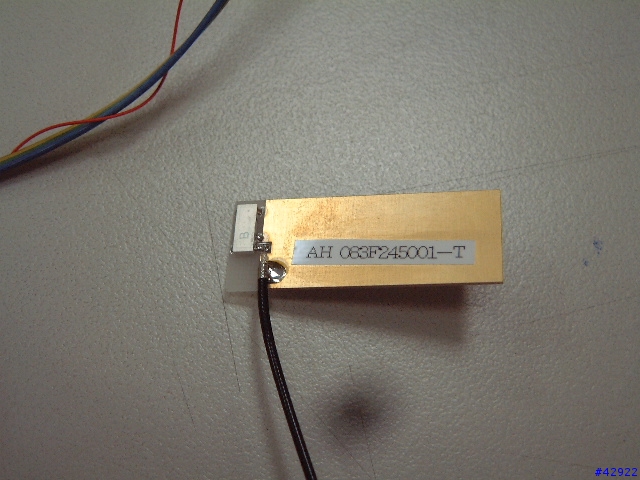

6.公司舊的chip antenna評價板


這不錯喔,有能力做的,真的要自己做一個
可以讓Garmin用車電,不用在準備一堆電池
又可讓PDA或筆電,也可以導航
再來就是找個美美的外殼,讓它們有個家囉

為什麼要用那麼好的chip antenna呢
因為要把Garmin放在陽台,才收的到訊號,這樣一來
離我的電腦桌,約10米以上,不用這麼強的天線,肯定收不到
當然囉,桌上電腦的USB BT當然也有改天線囉
那..........USB BT的圖呢
晚點再拍囉.......現在補上啦

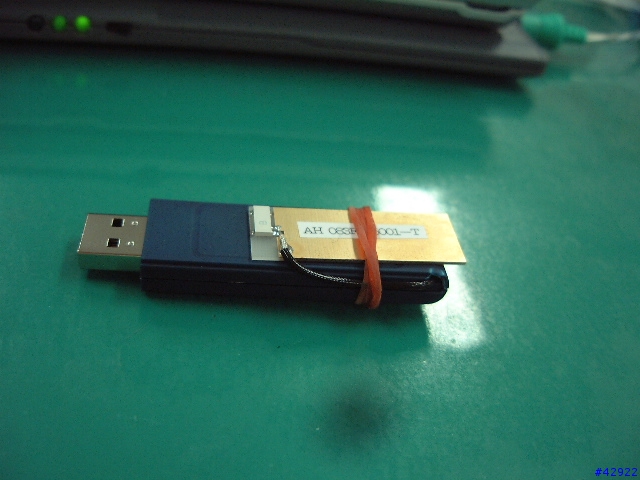

1.外觀,有點醜,但是....效能第一啦

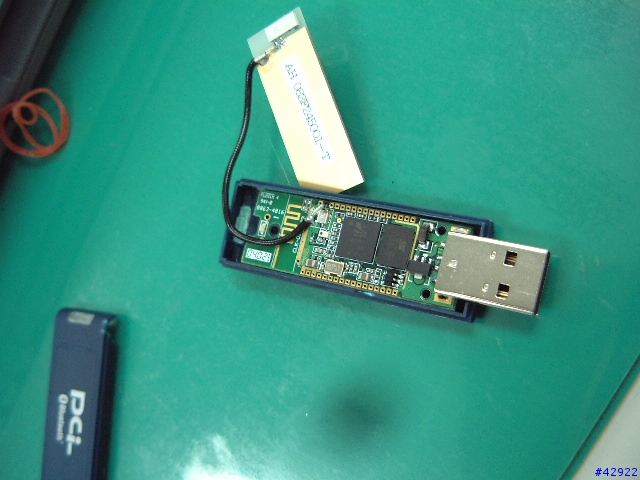

2.拆開來囉........入手買不到一個月,不管啦,效能第一啦
先把板子上的PCB天線拆掉

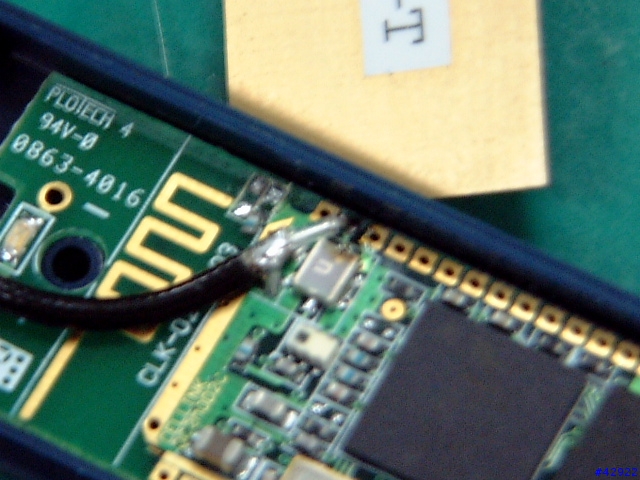

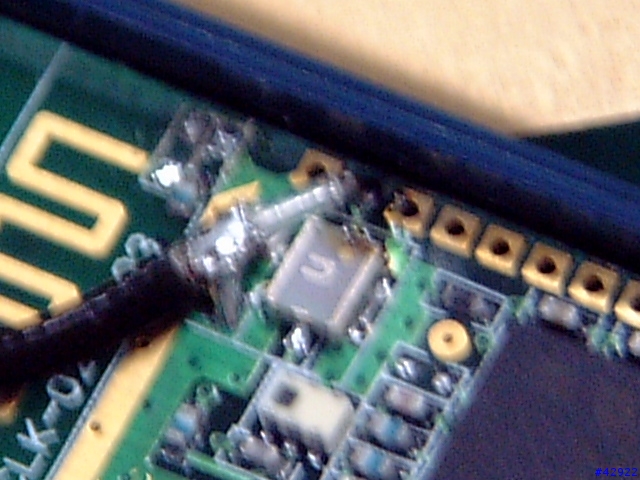

3.再焊上效果好的chip antenna啦..........完工



我有試過,用單心線當天線,但........很難固定又醜,長距離又不穩定
所以乾脆用chip antenna,效果最好
所以一分錢一份貨,量產品總是有成本的考慮,不可能用這個貴的好天線
加裝好的天線,是一定要做的啦
給大家參考
為什麼那個拆開來的pci usb裡面的藍芽模組
跟這個藍芽模組那麼像
是不是現在所有的usb藍芽模組都一模一樣
通通都有spp usb_dongle spi
因為都是CSR的晶片組
所以長的都一樣

BT有分USB介面和UART介面(給RS232或其他)

請問各位先進:
此藍牙模組可以改裝到有線滑鼠上嗎?
尚請各位指點一下,謝謝!
