[分享]Mapsource + Google Earth套圖運用

Dear all

個人對於GARMIN的自由度〈不要想歪了〉頗為讚賞，其中對於可以使用全球GPS達人所自製的圖資，以及一般使用者所分享的POI，更為使用者所喜愛，也難怪為全球GPS龍頭地位。

當然其他導航軟體也可以與Google Earth套圖運用，但之所以會以Mapsource + Google Earth套圖運用為標題，是因為Garmin以及Magellan有其他廠牌使用者所稱羨的TOPO〈等高線〉地圖，所以此篇以分享GARMIN的TAIWAN TOPO及自製全日本-日文地圖為主。

以下簡單分享套圖過程：

打開Mapsource，並且移動至套圖區域，以下以台灣第一高山-玉山為例。


使用MWSnap或Printer Screen擷圖，請記得將不要套圖的部分裁剪〈例如視窗捲動鈕等〉，以下為裁剪後的圖片。


接下來於Mapsource圖形地圖四個角落建立新航點〈建議隱藏使用者資料標籤〉。


以剛剛建立好的航點作為Google Earth圖片重疊-位置設定的基準，分別為....，請以座標相關位置判斷。


開啟Google Earth的工具列的新增-圖片重疊，或者點選圖片重疊的圖示。


圖片重疊視窗中名稱請自訂，連結指向存放圖片的的路徑，清晰度依個人喜好設定。


點選活頁標籤-位置，將上述東、南、西、北座標值輸入，然後點選確定即告完成。


不過可惜的是...Google Earth台灣部分衛星空照圖解析度不佳，套圖後成下面慘況。


接下來以自製全日本-日文地圖〈已進化為20m等高線〉套圖，套圖步驟與上述相同，以日本第一高山-富士山為例，下圖為白雪皚皚的山峰以及套圖後的等高線。

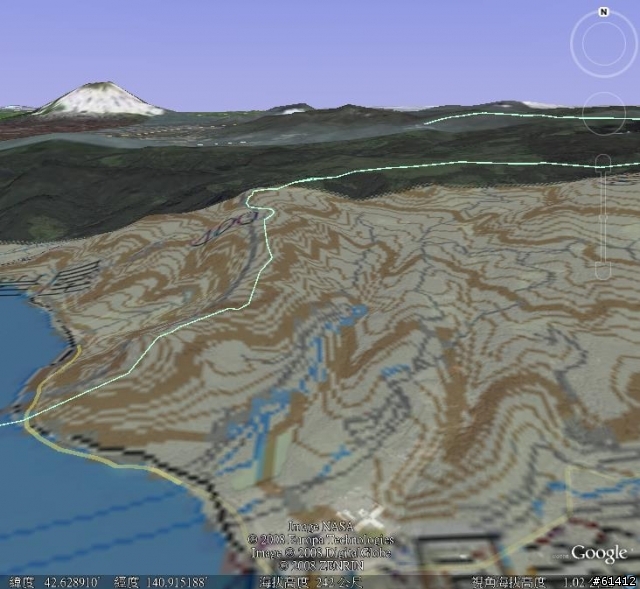

壯闊的3D鳥瞰。


放大細節部分，Google Earth及Mapsource圖資道路大致相疊，可以判斷圖資是否準確。


以上分享至此，歡迎討論，謝謝！
