[分享DIY]窮人的60CS RS232接頭

dw
個人積分：10089分
文章編號：399274

10089分

樓主

2005-01-09 22:03

Garmin的手持GPS接收機都有提供RS232的輸出跟外接電源，60CS也不例外，但是這次原廠附來的傳輸線是USB介面的，只能供資料上載下傳，不能當作PC/PDA外接的GPS設備，而且也不能由USB供電給60CS，外接電源還是要由圓形的這個接頭來供電。60CS其實很省電，出門在外多帶一組電池就夠了，但是在家裡傳景點跟路徑到PC裡還要裝電池，有點浪費，再者如果能用到車充的話，那就更完美了。
可是...殘酷的事實是原廠的外接電源傳輸線要千把塊，Haily版主的那個副廠接頭又還沒到手(聽說光那個接頭也要近2百元)，窮人沒辦法也要想辦法，所以自己做一個接頭吧，雖然簡陋又克難，窮人嘛...將就一下囉！廢話不多說，看圖識字...

先看一下60CS的接頭是長這樣子，四支腳分別是電源、接地、Rx、Tx，這個腳做的有點粗，一般單Pin的插頭是插不下去的，沒關係，窮則變變則通...
[分享DIY]窮人的60CS RS232接頭

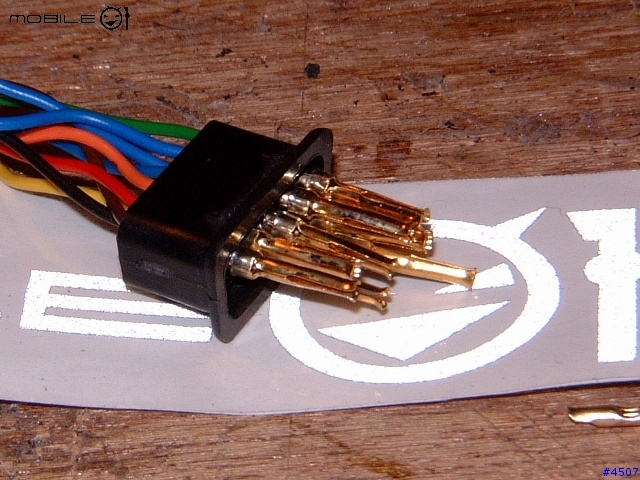

看那個接腳是不是有些面熟？哈...跟DB9的公頭接腳一般粗細，那就拿一個報廢的RS232 DB9的母頭用一點小暴力把他拆開
[分享DIY]窮人的60CS RS232接頭

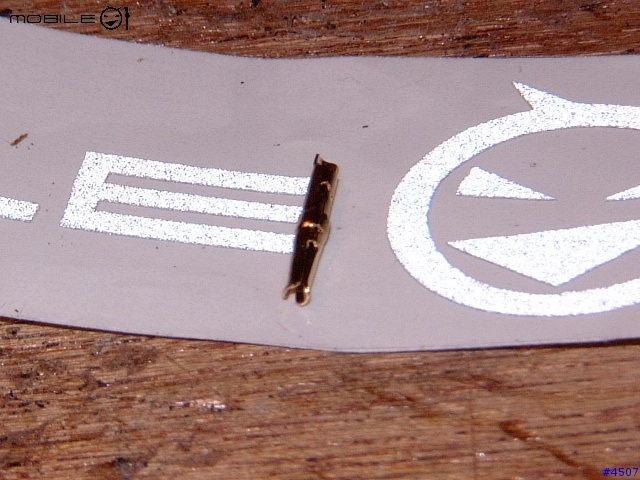

看到沒有？就是這樣一之一隻的母pin
[分享DIY]窮人的60CS RS232接頭

把他拆出來，就是長的這個模樣，就是要拿他來當成接頭
[分享DIY]窮人的60CS RS232接頭

把四條線焊上去，這個就跟焊RS232接頭一樣，沒有什麼特殊技巧，然後用熱縮套管包起來避免短路，記好顏色插上相對位置就可以了，腳位定義在原廠的手冊裡面有說明。我就不在這裡多說了。
[分享DIY]窮人的60CS RS232接頭

手冊裡面說60CS吃10~34V DC，所以插兩隻腳就可以供電了，我是拿NOKIA 2110的電源供應器來改裝，因為他供應12V 760mA，而且電源輸出端是2pin的電話接頭，我可以多做幾條長斷不同的備用，也不需要破壞充電器。
[分享DIY]窮人的60CS RS232接頭

這是做成RS232信號跟電源在一起的線，這條線就可以接NB或是PC、PDA，把60CS當成GPS接收器來個雙導航...
[分享DIY]窮人的60CS RS232接頭

花費很少又有樂趣，又讓60CS有更完備的功能，不過這可要記好哪條線是接哪個腳位喔，只要電源沒接錯是不會燒機器的，大不了就是不通而已，窮人就要多用點腦筋吧...哈哈

2005-01-09 22:03 發佈

文章關鍵字 60CS RS232 60

飛行狗

飛行狗
個人積分：28分
文章編號：399322

28分

2樓

2005-01-09 23:16

dw大大果然是高手…又有新作…
雖然只是小小的改裝，不過可是大大的有用…
小的買不起60CS，所以看看就好，吸收一下當經驗…

簽名是要負責任的～ -.-|||

Tim

Tim
個人積分：338分
文章編號：399425

338分

3樓

2005-01-10 1:25

我覺得四隻pin孤零零的散落也不是辦法,每次要用時,還得去對半天.
雖說是窮人版,但也要窮的有尊嚴啊!!
把四隻腳灌漿好不好啊?珍珠奶茶的吸管不知到直徑夠不夠塞到洞裡?
如果行的話,就可以圈住那四隻pin,裡面再灌入環氧樹脂什麼的填滿,
這樣行的通嗎?

好歹這樣固定住後,拆裝的時候也不用一根一根來了.

畫的好醜....:$

http://tw.myblog.yahoo.com/garmintim/

dw

dw
個人積分：10089分
文章編號：399465

10089分

樓主

2005-01-10 2:24

哈哈...我想過了，本來要動工了，底部用遮蔽膠帶，外面用透明膠帶繞一圈，然後直接灌熱融膠，上次玩犀牛機就是這樣搞，不過...作起來的頭也很醜。
後來我是中心就直接塞一段熱融膠，用熱縮套管包起來就好了，這還比較好看又好施工，但是一樣沒有防呆。要防呆還是用"灌漿法"。
自從Haily貼了組合頭之後，就一直在夢想那個接頭。

炎龍騎士

炎龍騎士
個人積分：0分
文章編號：407440

0分

5樓

2005-01-18 11:47

我有按照dw大大的指示也做了一個連接線
但是我是接到桌上型電腦上
可是怎麼電腦都沒反應

好像都沒抓到東西一樣，一點反應也沒有

60cs上的介面設定是不是要做改變?
電腦上面的設定是不是也要做其他設定?

freyalai

freyalai
個人積分：1397分
文章編號：407506

1397分

6樓

2005-01-18 12:49

炎龍騎士 wrote:
我有按照dw大大的指示也做了一個連接線
但是我是接到桌上型電腦上
可是怎麼電腦都沒反應
好像都沒抓到東西一樣，一點反應也沒有
60cs上的介面設定是不是要做改變?
電腦上面的設定是不是也要做其他設定?

60CS裡面的界面設定要改成NMEA才能送出衛星訊號。

eric5400

eric5400
個人積分：0分
文章編號：535555

0分

7樓

2005-05-02 15:24

小弟也有類似的問題要請教各位大大們
我也有依據dw大大的只是製作了一條車用電源線, 一邊對60CS供電, 一邊將衛星訊號傳給PDA(ipaq 3850), 但實際測試時發現, PDA上的定位與60CS上的定位點並不相同, 我指的是圖資上的差異, 衛星的訊號一模一樣, 經緯度, 高度, 速度等資訊均相同, 但就是不在同一條路上, 整個PDA上的軌跡漂移不定, 不知是哪裡出了問題, 還有我在60CS上只有裝三隻腳, 分別是power(+), ground(-) and data out, 最後的data in被我省略了, 不知是否應為省略了這隻腳才造成資料上的誤差, 還有電源的部分是否一定要接地線, 省略後是否就沒有反應? 謝謝大大們的經驗分享

freyalai

freyalai
個人積分：1397分
文章編號：535565

1397分

8樓

2005-05-02 15:37

eric5400 wrote:
小弟也有類似的問題要請教各位大大們
我也有依據dw大大的只是製作了一條車用電源線, 一邊對60CS供電, 一邊將衛星訊號傳給PDA(ipaq 3850), 但實際測試時發現, PDA上的定位與60CS上的定位點並不相同, 我指的是圖資上的差異, 衛星的訊號一模一樣, 經緯度, 高度, 速度等資訊均相同, 但就是不在同一條路上, 整個PDA上的軌跡漂移不定, 不知是哪裡出了問題, 還有我在60CS上只有裝三隻腳, 分別是power(+), ground(-) and data out, 最後的data in被我省略了, 不知是否應為省略了這隻腳才造成資料上的誤差, 還有電源的部分是否一定要接地線, 省略後是否就沒有反應? 謝謝大大們的經驗分享

先看看你的60CS及PDA的大地座標系統是虎子山還是WGS84，兩者有沒有一樣。

eric5400

eric5400
個人積分：0分
文章編號：535712

0分

9樓

2005-05-02 17:35

感謝freyalai 大大您的解說, 沒錯60CS與PDA的大地座標是不同的, 經過調整後已經沒有誤差了, 再次感謝

那在請教有關電源的問題不知您是否有相關的資訊可提供給小弟效法的, 感謝不盡

dw

dw
個人積分：10089分
文章編號：536038

10089分

樓主

2005-05-02 21:49

電源一定要有接地才會產生壓差，由原廠手冊可以得知60CS是使用10V~34V，所以直接引用12V車用電源是沒有問題的。而要產生12V的壓差，接地線就很重要的，因為它是基準也就是以接地為0V，比接地高12V的電源形成迴路才可以驅動60CS。就像妳接電池一樣，必須正負極都接才能形成一個迴路。
