[分享] 航跡分析工具 v.5

Garmin的MapSource可以看航跡檔與落差圖，但是落差圖中只顯示里程與高度的關係，有些很寶貴的資訊卻沒有顯示出來，例如 時間、速度，實在很可惜，如果可以顯示出來，會有其他的用處，例如:

. 騎單車的人如果拿到車友的航跡檔，除了想知道里程與高度的關係之外，還會很想知道A點到B點大概得花多少時間(可以作為安排行程的依據)、行車速度大概是多少(約略代表路段的難易度)
. 騎單車的人，可以比較自己走相同路段的航跡檔，一年前和一年後的速度、時間差異，看看是進步了還是退步了；如果只能顯示里程與高度的落差圖，那不管走多少次 圖看起來都是一樣的

於是，花了一點時間做了一個Excel工具，用法如下(以馬克褚網站上的136縣道航跡檔為例):

1. 用MapSource開航跡檔，檢視內容 (航跡檔限用ACTIVE LOG，因其中才有時間資料，如果儲存後時間資料會流失)
2. 捲到最下方，紀錄其最後一筆資料的索引號(以此例為 734)
3. Ctl-A全選，Ctl-C複製

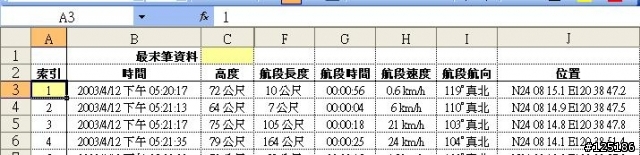

4. 打開Excel檔，點一下儲存格A3，Ctl-V貼上剛剛複製的資料 (Excel檔有用到一點巨集程式)


5. 點一下儲存格C1，輸入剛剛紀錄的最後一筆資料的索引號(以此例為 734)後按Enter，即可觀看圖表分頁




圖表說明:

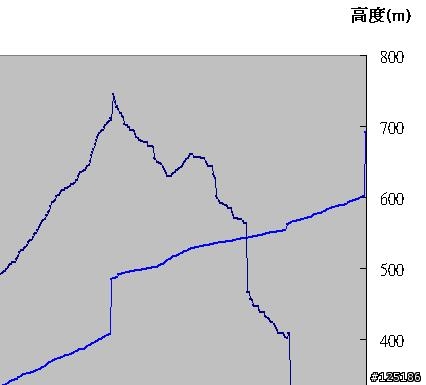

里程 vs. (高度、速度)
- 同落查圖，且加上速度與每15個航點的移動平均速度，約略可看出每段路程的難易度


時間 vs. (高度、速度)
- 同落查圖，但X軸換成時間，可以查看行程的耗用時間


時間 vs. (里程、速度)
- 把高度換成里程


時間 vs. (高度、里程)
- 同時顯示高度與里程；里程曲線比較平緩的地方，代表速度比較慢，通常也代表比較費力的地方


里程 vs. (時間、速度)
- 可檢視每段里程使用的時間，時間曲線垂直上升代表 停留點


里程 vs. (時間、高度)
- 同時顯示時間與高度，時間曲線垂直上升代表 停留點


如果有什麼分析的方式我沒有想到的，歡迎各位提出建議


航跡分析工具 v.5 (解決與 MapSource 6.13.5 的相容性)

以上測試環境為:
Garmin 60CSx TWN / 韌體: v2.4
MapSource 6.13.5 繁體中文版
MapSource 6.12.4 繁體中文版
Excel 2003

---

航跡分析工具 v.1

航跡分析工具 v.2 (修改一個Bug + 分頁一的右方可以點選叫出Google Map)

航跡分析工具 v.3 (可點選曲線圖上的圖點，叫出Google Map，並將該點標示在地圖上)

航跡分析工具 v.4 (分頁二呈現航程統計資料)
