看起來比原本的好看, 又是平的e2Plug, 連忙找人從美國寄一些回來. 今天馬上把他組合起來, 果然好看多了.
這是新的接頭
這是原本的接頭
結果我拿到的是黑色的接頭, 雖然接頭跟以前一樣, 可是拿到的時候還是覺得這東西像在做模型.

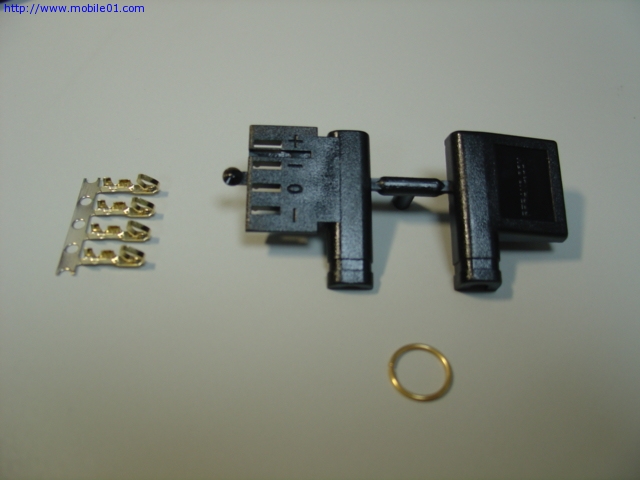

這一套接頭包含: 上下蓋, 四個接點(金的哦), 一個箍環

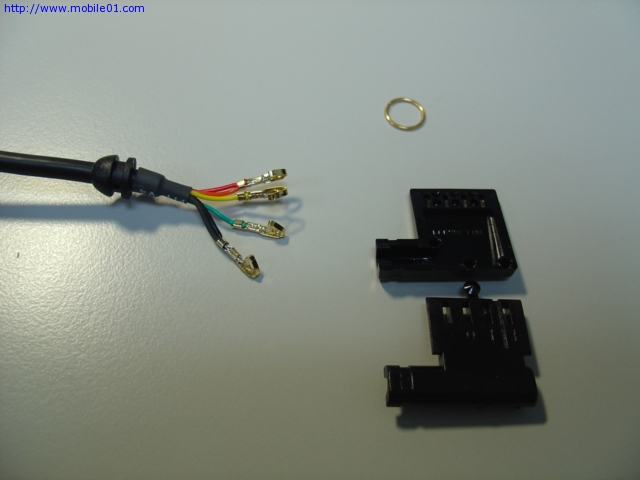

接下來把線固定在接點上, 不用焊, 把左右夾片軋下夾緊電線即可
別忘了先把箍環先套進線內(這張失焦了)
然後把接點套進上蓋的孔中

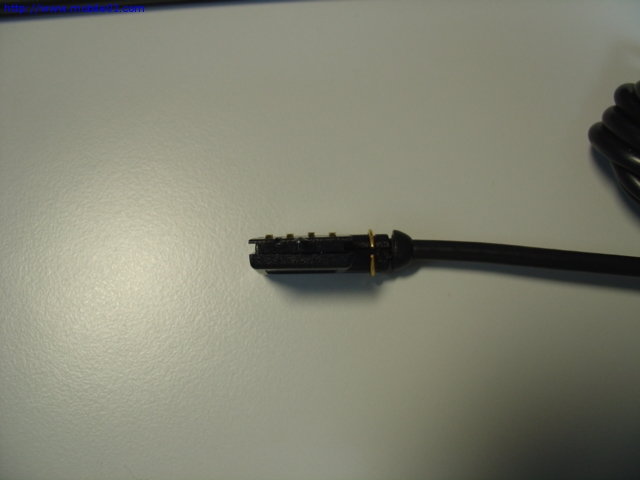

把上下蓋合上, 套上箍環

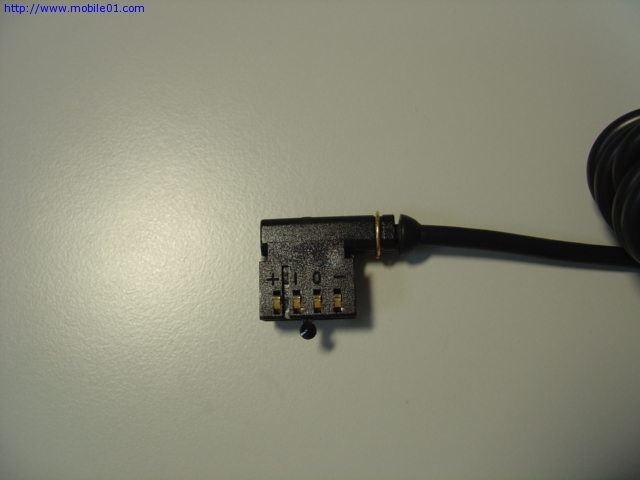

上蓋接好的照片

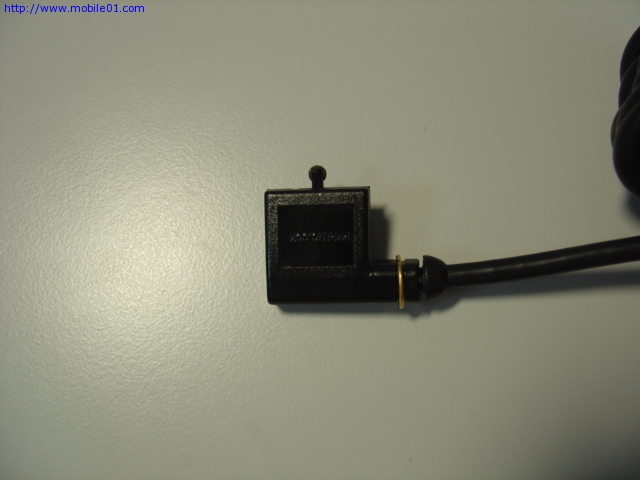

被面接好的照片
插入eTrex Vista的情形

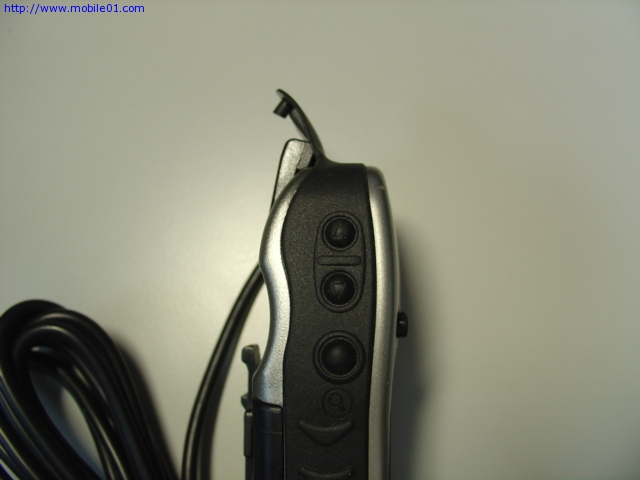

由側面看, 真的很平, 不會突起

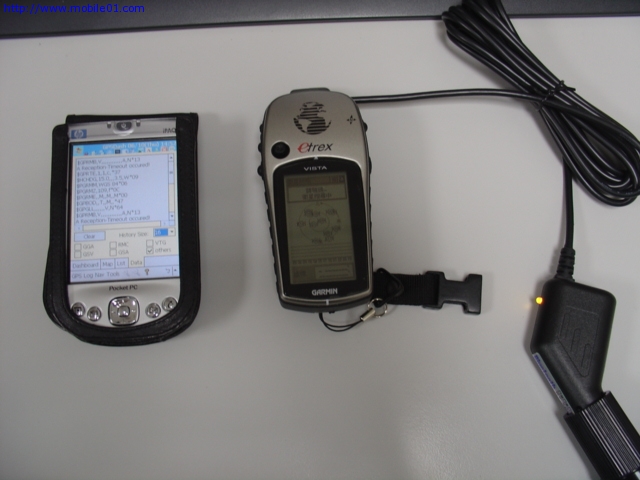

最後將接線與藍芽車充一起連上測試, 可直接吃藍芽車充的電, 也可以與PDA連線
另外也可以用壞掉的滑鼠接頭(PS2公頭) 來改成eTrex 用的 PS2, 這樣就可以接一般的GPS MOUSE用車充, 或者藍芽車充.
用這種接法是目前最多的PS2接頭
經過Larry的測試, eTrex 可由 1.75V~6V之間都可正常運作, 他還接6V連續2小時, 沒有問題. 我拿我的 eTrex Vista 接 5V 測試也沒問題.
