Mini USB 車充接頭接法

chiange122
個人積分：24分
文章編號：34595589

24分

樓主

2012-03-19 20:51

小弟買了一條車充的電源線
GARMIN GPS 未開機啟動車充都顯示傳輸資料的畫面像GPS接電腦一樣
都還要先開GPS 在插電源線才不會跑到傳輸資料的畫面
用行動電源附送的萬用充電插頭 Mini USB 就單純充電而已不會跑傳輸資料的畫面
所以買了一個Mini USB 接頭想單純充電而已請問 + - 要如何接法?
Mini USB 車充接頭接法

2012-03-19 20:51 發佈

文章關鍵字 Mini USB 車充接頭

Clslee

Clslee
個人積分：39分
文章編號：34596021

39分

2樓

2012-03-19 21:11

chiange122 wrote:
小弟買了一條車充的電...(恕刪)

樓主爬過文了嗎?? 想必是沒有....

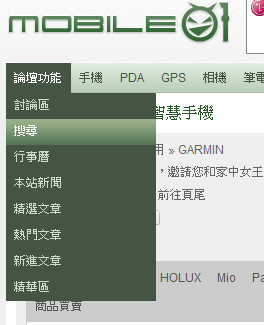

請用本論壇的搜尋功能, 爬一下 "USB 充電線", 就有了..

蛤!! 不會爬....

爬文從這裡啦..

都這樣了還爬不到....

http://www.mobile01.com/topicdetail.php?f=228&t=558997

這樣還看沒有... 幫不了你

jim77639

jim77639
個人積分：16分
文章編號：34596915

16分

3樓

2012-03-19 21:48

這還不簡單.....

+5V 和 GND地線拉出來就可以了

TXD RXD 這兩條不要拉線電腦就不會跑出傳輸訊息了

Clslee

Clslee
個人積分：39分
文章編號：34597453

39分

4樓

2012-03-19 22:11

jim77639 wrote:
這還不簡單........(恕刪)

可不這樣的, 這麼做會變成跟樓主一樣的情形..
光是那個 17.3K 的電阻就讓人傷透腦筋了..
聽說有人是直接短路...
我是省麻煩, 懶的自己做, 直接花一百元買一條...

dw

dw
個人積分：10084分
文章編號：34598685

10084分

5樓

2012-03-19 22:57

chiange122 wrote:
小弟買了一條車充的電...(恕刪)

1.要不會跳到連線畫面，Pin X 及 Pin 4間要有17.3k~22k歐姆的電組。

2.你買的接頭買錯了，少了一個Pin X的腳位。

3.Mini USB的腳位為：Pin1=+5V，Pin2=-D，Pin3=+D，PinX=ID，Pin4=GND

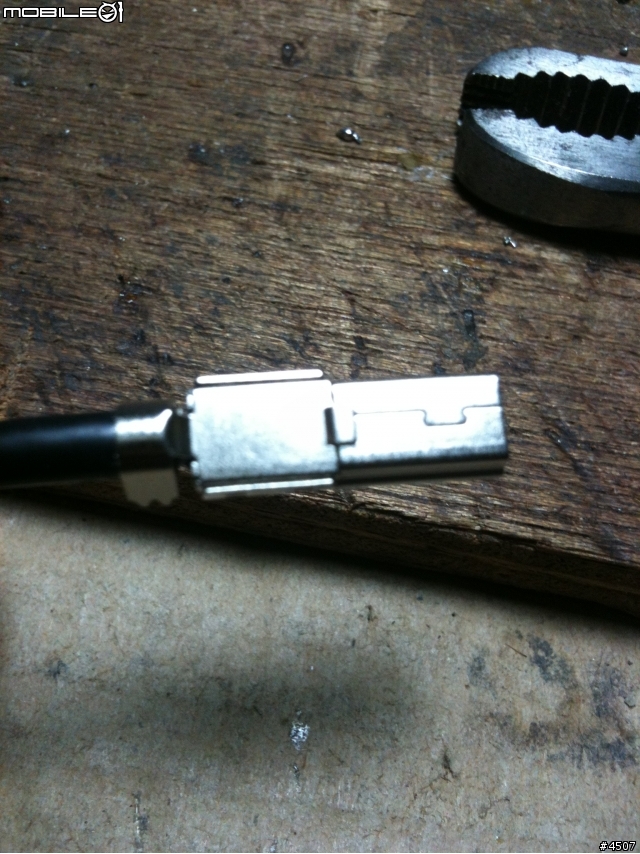

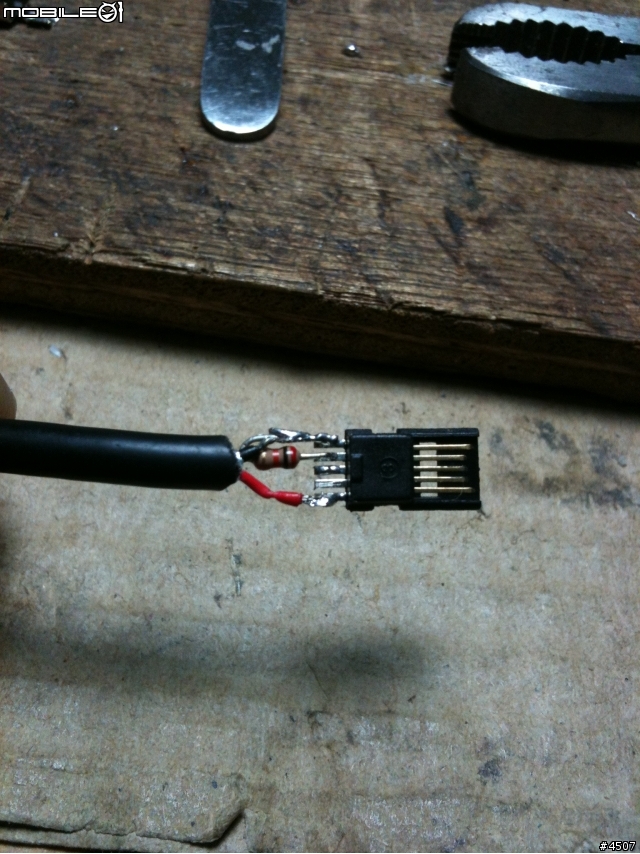

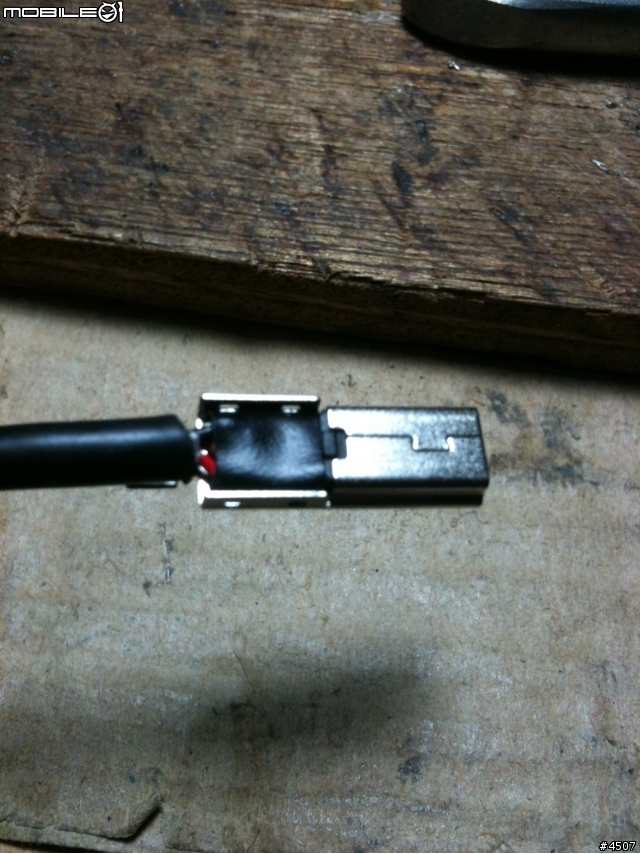

貼一個我自己作的給您參考：

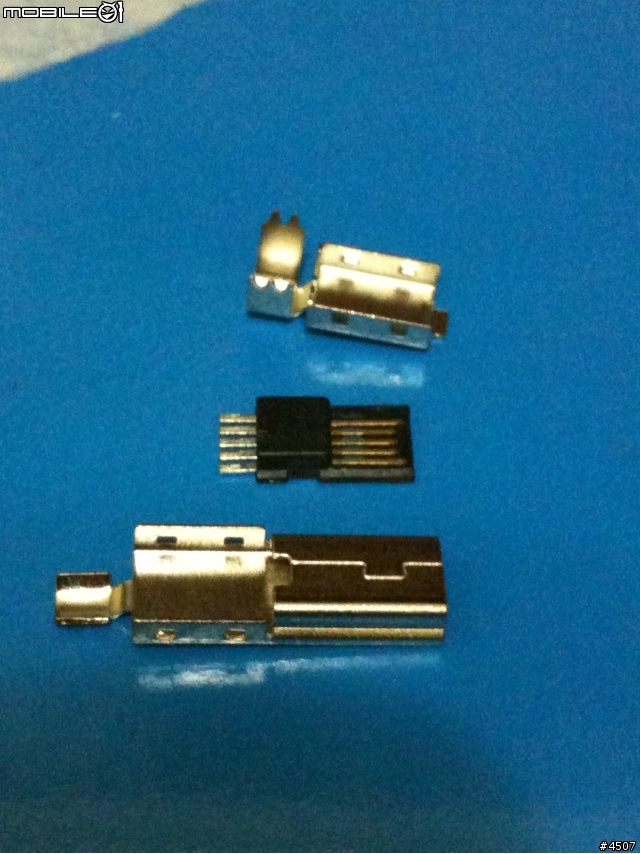

要買這種接頭五支腳的
